Aufspannscheibe für Profi(center) 700 BWV / BQV

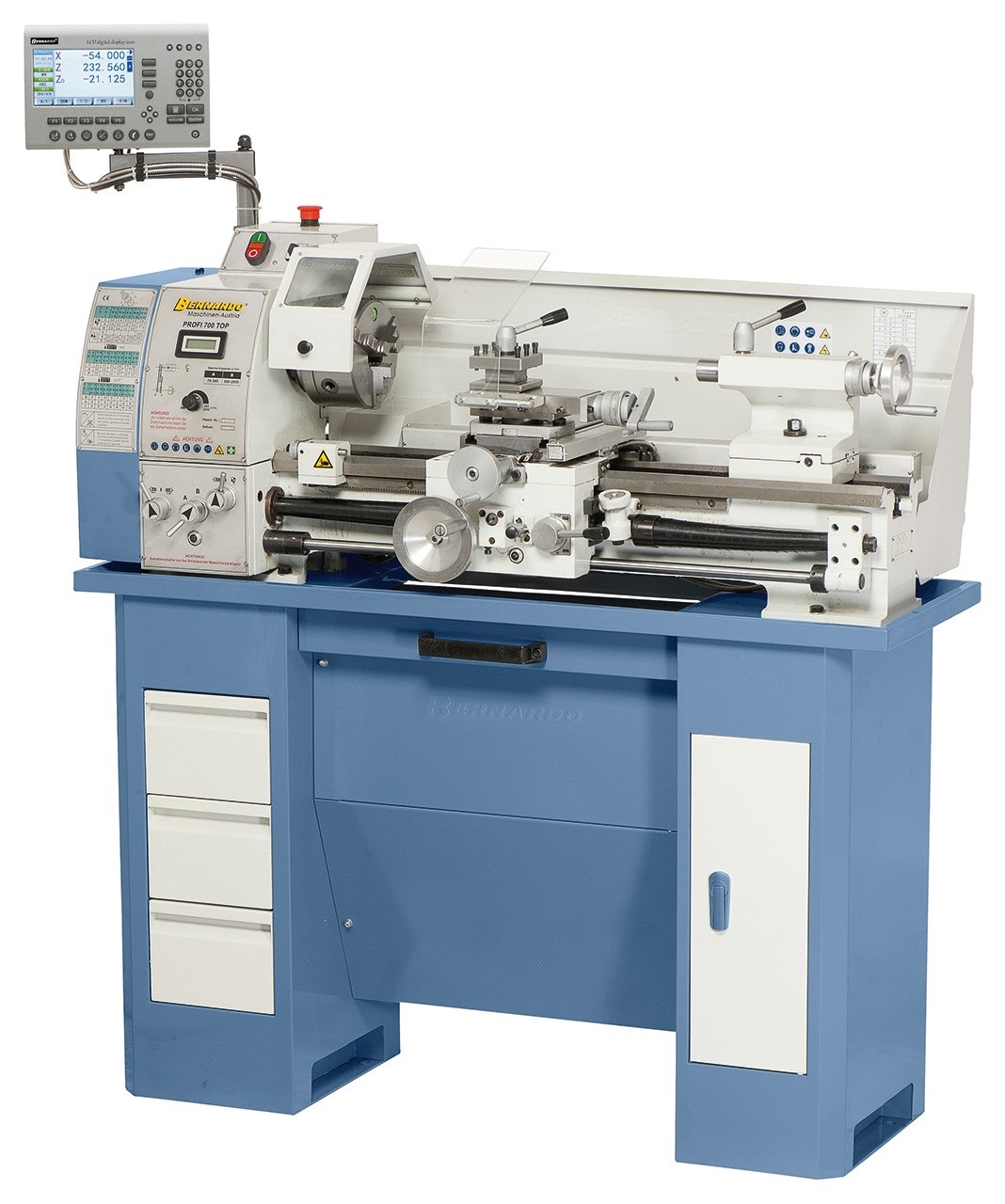

  Die Drehmaschine Profi 700 Top ist unser neues Modell, das serienmäßig mit einem hochwertigen Delta-Frequenzumrichter ausgestattet sind. Wesentliche Vorteile, die sich daraus ergeben, sind das hohe Drehmoment im unteren Drehzahlbereich und die annähernd konstante Drehzahl unter Last.   BESCHREIBUNG Drehstrommotor mit Frequenzumrichter für höhere Leistungsausbeute und hohes Drehmoment Serienmäßig mit 38 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmessern Serienmäßig mit stufenloser Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen Die Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen Prismenbett mit großer Auflagefläche, induktiv gehärtet und geschliffen Präzise Spindellagerung mit zwei nachstellbaren Präzisionskegelrollenlagern Hohe Rundlaufgenauigkeit der Spindelnase - besser als 0,009 mm Reitstockpinole und Handrad mit einstellbarer Skalierung (0,02 mm)   LIEFERUMFANG 2-Achs-Digitalanzeige i200 mit LCD-Display Feste Körnerspitzen 3-Backenfutter DK11-160 mm Futterflansch 160 mm Wechselräder Vierfachstahlhalter Rutschkupplung Mikrometerlängsanschlag Planschlitten mit Obersupport Frequenzumrichter Digitale Drehzahlanzeige Gewindeuhr Futterschutz Spänerückwand Leitspindelabdeckung Bedienwerkzeug   Technische Daten: Spitzenweite: 700 mm Spitzenhöhe: 150 mm Umlaufdurchmesser über Bett: 300 mm Bettbreite: 180 mm Spindelbohrung: 38 mm Aufnahme in der Spindelbohrung: MK 5 Drehzahlbereich, stufenlos: 70 - 380 / 380 -2000 U/min Bereich Längsvorschübe: (14) 0,07 - 0,65 mm/U Bereich Planvorschübe: (11) 0,03 - 0,12 mm/U Metrische Gewinde: (18) 0,2 - 3,5 mm Zollgewinde: (21) 8 - 56 Gg/1" Pinolenweg: 85 mm Pinolenaufnahme: MK 3 Motor-Abgabeleistung S1 100%: 1,1 kW / 230 V Motor-Aufnahmeleistung S6 40%: 1,5 kW / 230 V Maschinenabmessung (B x T x H)*: 1380 x 640 x 500 mm Gewicht ca.: 235 kg * ohne Untergestell

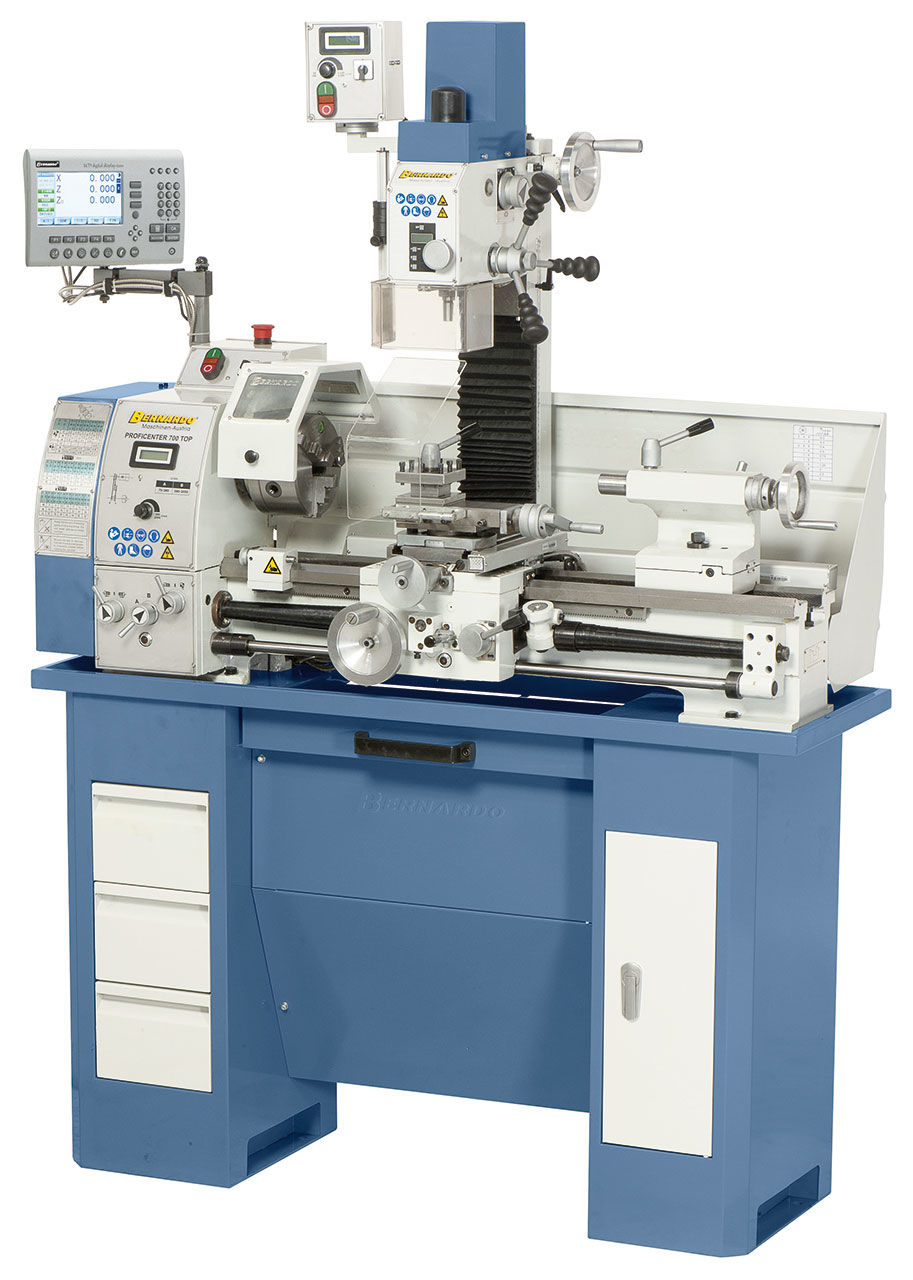

  Das neue Modell Proficenter 700 Top ist serienmäßig mit einem Frequenzumrichter ausgestattet. Wesentliche Vorteile die sich daraus ergeben, sind das hohe Drehmoment im unteren Drehzahlbereich und die annähernd konstante Drehzahl unter Last. Durch die umfangreiche Ausstattung (z.B.: Drehstommotor mit Frequenzumrichter, Hauptspindellagerung in P5-Qualität, Mikrometerlängsanschlag für Serienarbeiten, Rutschkupplung,....) ist dieses Modell ideal für den anspruchsvollen Anwender   Technische Daten: Drehmaschine Spitzenweite: 700 mm Spitzenhöhe: 150 mm Umlaufdurchmesser über Bett: 300 mm Spindelbohrung: 38 mm Aufnahme in der Spindelbohrung: MK 5 Drehzahlbereich, stufenlos: 70 - 380 / 380 - 2000 U/min Bereich Längsvorschübe: (14) 0,07 - 0,65 mm/U Bereich Planvorschübe: (11) 0,03 - 0,12 mm/U Metrische Gewinde: (18) 0,2 - 3,5 mm Zollgewinde: (21) 8 - 56 Gg/1“ Pinolenweg: 85 mm Pinolenaufnahme: MK 3 T-Nutengröße im Planschlitten: 12 mm Motor-Abgabeleistung S1 100%: 1,1 kW / 230 V Motor-Aufnahmeleistung S6 40%: 1,5 kW / 230 V   Fräsaufsatz Bohrleistung max.: 20 mm Stirnfräser max.: 63 mm Schaftfräser max.: 20 mm Ausladung: 170 mm Spindeldrehzahl, stufenlos: 50 - 2250 U/min Spindelaufnahme: MK 2 Fräskopf schwenkbar: -90° bis +90° Höhenverstellung Fräskopf: 260 mm Motor-Abgabeleistung S1 100%: 0,60 kW / 230 V Motor-Aufnahmeleistung S6 40%: 0,90 kW / 230 V Maschinenabmessung (B x T x H)*: 1380 x 640 x 1020 mm Gesamtgewicht ca.: 298 kg * ohne Untergestell   Lieferumfang: 2-Achs-Digitalanzeige i200 mit LCD-Display 3-Backenfutter DK11-160 mm Futterflansch 160 mm Zahnkranzbohrfutter 1 - 13 mm / B 16 Bohrfutterdorn MK 2 / B 16 Feste Körnerspitzen Wechselräder Vierfachstahlhalter Rutschkupplung Mikrometerlängsanschlag Planschlitten mit Obersupport Frequenzumrichter Anzugsspindel M 10 Digitale Pinolenhubanzeige Digitale Drehzahlanzeige Futterschutz Leitspindelabdeckung Spänerückwand Bedienwerkzeug

  Das neue Modell Proficenter 700 Top ist serienmäßig mit einem Frequenzumrichter ausgestattet. Wesentliche Vorteile die sich daraus ergeben, sind das hohe Drehmoment im unteren Drehzahlbereich und die annähernd konstante Drehzahl unter Last. Durch die umfangreiche Ausstattung (z.B.: Drehstommotor mit Frequenzumrichter, Hauptspindellagerung in P5-Qualität, Mikrometerlängsanschlag für Serienarbeiten, Rutschkupplung,....) ist dieses Modell ideal für den anspruchsvollen Anwender.   Eigenschaften Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen Serienmäßig mit elektronisch stufenloser Drehzahlregelung Hohe Rundlaufgenauigkeit der gehärteten Spindelnase ≤ 0,009 mm Hauptspindellagerung mit nachstellbaren Kegelrollenlager in P5-Qualität Serienmäßig mit Zugspindel für den automatischen Längs- und Quervorschub Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung Fräsaufsatz mit Digitalanzeige für den Pinolenhub und die Drehzahl Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw. Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad Drehstrommotor mit Frequenzumrichter für höhere Leistungsausbeute und hohes Drehmoment   Technische Daten: Drehmaschine Spitzenweite: 700 mm Spitzenhöhe: 150 mm Umlaufdurchmesser über Bett: 300 mm Spindelbohrung: 38 mm Aufnahme in der Spindelbohrung: MK 5 Drehzahlbereich, stufenlos: 70 - 380 / 380 - 2000 U/min Bereich Längsvorschübe: (14) 0,07 - 0,65 mm/U Bereich Planvorschübe: (11) 0,03 - 0,12 mm/U Metrische Gewinde: (18) 0,2 - 3,5 mm Zollgewinde: (21) 8 - 56 Gg/1“ Pinolenweg: 85 mm Pinolenaufnahme: MK 3 T-Nutengröße im Planschlitten: 12 mm Motor-Abgabeleistung S1 100%: 1,1 kW / 230 V Motor-Aufnahmeleistung S6 40%: 1,5 kW / 230 V   Fräsaufsatz  Bohrleistung max.: 20 mm Stirnfräser max.: 63 mm Schaftfräser max.: 20 mm Ausladung: 170 mm Spindeldrehzahl, stufenlos: 50 - 2250 U/min Spindelaufnahme: MK 2 Fräskopf schwenkbar: -90° bis +90° Höhenverstellung Fräskopf: 260 mm Motor-Abgabeleistung S1 100%: 0,60 kW / 230 V Motor-Aufnahmeleistung S6 40%: 0,90 kW / 230 V Maschinenabmessung (B x T x H)*: 1380 x 640 x 1020 mm Gesamtgewicht ca.: 298 kg * ohne Untergestell   Lieferumfang: 3-Backenfutter DK11-160 mm Futterflansch 160 mm Zahnkranzbohrfutter 1 - 13 mm / B 16 Bohrfutterdorn MK 2 / B 16 Feste Körnerspitzen Wechselräder Vierfachstahlhalter Rutschkupplung Mikrometerlängsanschlag Planschlitten mit Obersupport Frequenzumrichter Anzugsspindel M 10 Digitale Pinolenhubanzeige Digitale Drehzahlanzeige Futterschutz Leitspindelabdeckung Spänerückwand Bedienwerkzeug

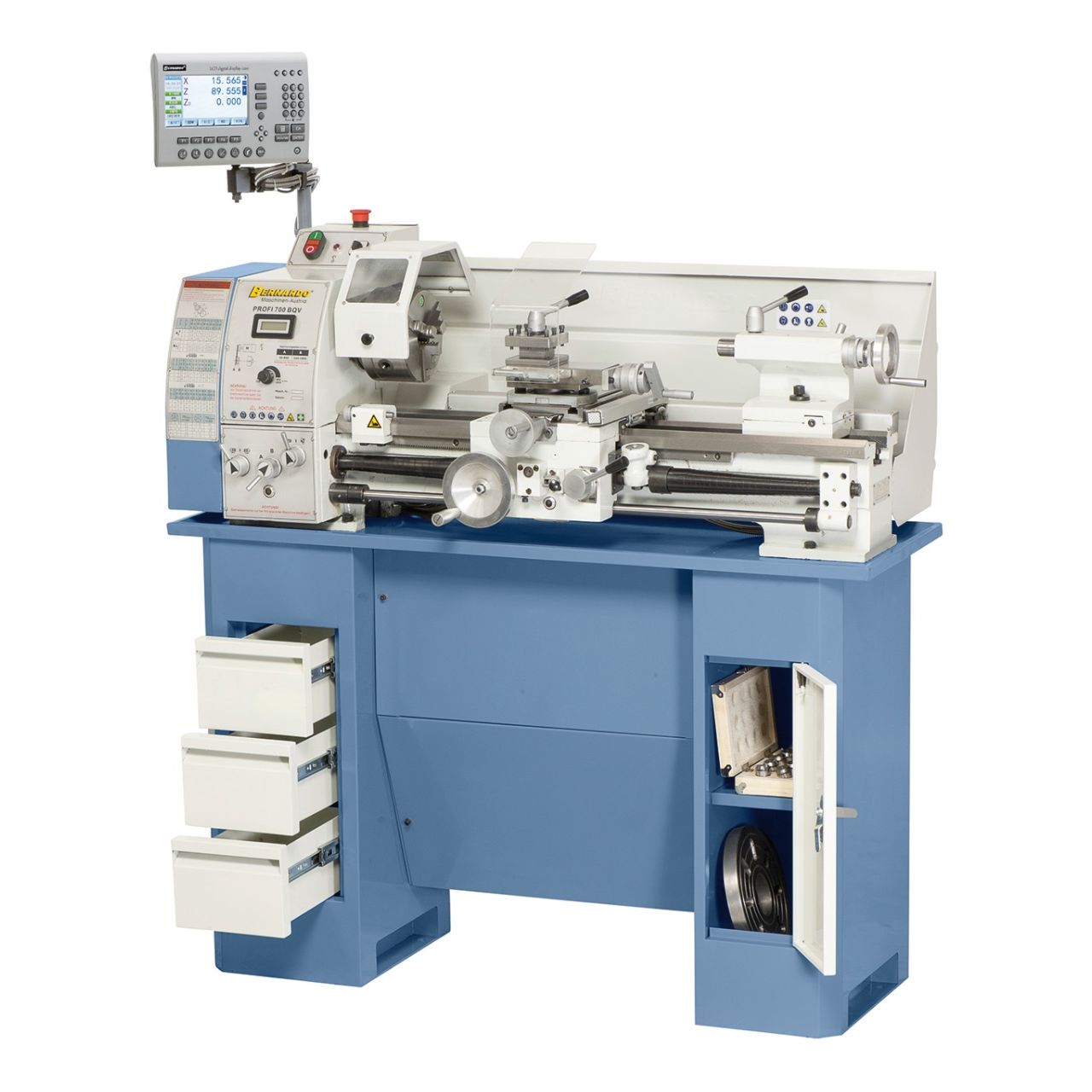

  Die Vario-Drehmaschine Profi 700 BQV wird nach Werkzeugmachergenauigkeit gefertigt. Das Ablesen der elektronisch einstellbaren Drehzahl erfolgt komfortabel über eine Digitalanzeige am Getriebekopf. Die Besonderheit dieses Modells ist außerdem der große Längsvorschubbereich mit 14 frei wählbaren Vorschüben sowie der serienmäßige Planvorschub. Zur Reduzierung der Fertigungszeiten ist dieses Modell mit einer 2-Achs-Digitalanzeige ausgestattet. Eigenschaften Serienmäßig mit elektronisch stufenloser Drehzahlregelung Serienmäßig mit Zugspindel für den automatischen Längs- und Quervorschub Thermoüberwachung inkl. Warnlampe schützt den Motor vor Überlastung Hohe Rundlaufgenauigkeit der Spindelnase (≤ 0,009 mm) aufgrund Präzisionslager Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung Durchzugsstarker Antriebsmotor, auch bei längerem Betrieb Serienmäßig mit Leitspindel zum Gewindeschneiden Reitstock kann zum Kegeldrehen verschoben werden Bedienungsfreundliche Anordnung der Schaltelemente Verschiebbarer Oberschlitten in x-Achsenrichtung Führungen über Keilleisten spielfrei nachstellbar Serienmäßig mit 38 mm Spindelbohrung Technische Daten Spitzenweite: 700 mm Spitzenhöhe: 140 mm Umlaufdurchmesser über Bett: 280 mm Spindelbohrung: 38 mm Aufnahme in der Spindelbohrung: MK 5 Drehzahlbereich, stufenlos: 50 - 850 / 110 - 1800 U/min Bereich Längsvorschübe: (14) 0,07 - 0,65 mm/U Bereich Planvorschübe: (11) 0,03 - 0,12 mm/U Metrische Gewinde: (18) 0,2 - 3,5 mm Zollgewinde: (21) 8 - 56 Gg/1“ Pinolenweg: 85 mm Pinolenaufnahme: MK 3 Motor-Abgabeleistung S1 100%: 1,1 kW / 230 V Motor-Aufnahmeleistung S6 40%: 1,5 kW / 230 V Maschinenabmessung (B x T x H)*: 1380 x 640 x 500 mm Gewicht ca.: 235 kg   Lieferumfang 2-Achs-Digitalanzeige i200 mit LCD-Display 3-Backenfutter DK11-160 mm Futterflansch 160 mm Feste Körnerspitzen Wechselräder Vierfachstahlhalter Rutschkupplung Mikrometerlängsanschlag Planschlitten mit Obersupport Digitale Drehzahlanzeige Gewindeuhr Futterschutz Spänerückwand Spindelabdeckung Bedienwerkzeug
