Bohr-, Dübel-, Stemmmaschinen

  Die Stemmmaschine HM 12 P ist ein kompaktes Tischmodell mit einfachster Bedienung, ideal geeignet für den Hobby-Heimwerker.   Eigenschaften Höhenverstellung des Bohrkopfes erfolgt über Zahnstange Zum Stemmen von Rechtecklöchern für Zapfenverbindungen, usw. Stabile Doppelsäulenführung für exakte Arbeitsergebnisse Verstellbarer Bohrtiefenanschlag für wiederholgenaues Stemmen Ideal zum Langlochbohren und Stemmen in Hart- und Weichhölzer   Technische Daten: Meißelgröße max.: 12,7 mm Bohrhub: 130 mm Max. Werkstückhöhe: 130 mm Bohrtischgröße: 340 x 140 mm Drehzahl: 1400 U/min Motorleistung: 0,37 kW (0,5 PS) Spannung: 230 V Maschinenabmessung (B x T x H): 340 x 390 x 700 mm Gewicht ca.: 26 kg   Lieferumfang: Zahnkranz-Bohrfutter 13 mm Einstellbarer Anschlag Meißelhalterung

  Die manuelle Keilnutfräsmaschine KNF 1 ist ein kompaktes Tischmodell zur Herstellung einer Keilnut pro Arbeitshub. Rahmenverbindungen aller Art, wie z.B. Bilderrahmen, Kranzrahmen, Segmentbögen, Fensterrahmen uvm. sind mit dieser Maschine schnell und kostengünstig herstellbar. Eigenschaften Form- und kraftschlüssige Verbindung ohne Einsatz von Haftmittel Je nach Anwendung und Materialstärke stehen unterschiedliche Schwalbengrößen in verschiedenen Längen zur Auswahl Die im Lieferumfang enthaltenen verstellbaren Anschläge erleichtern das Einrichten des Werkstückes auf die gewünschte Position Verbindungen schnell und kostengünstig herstellbar, besonders wirtschaftlich bei der Produktion von kleineren und mittleren Serien Durch das geringe Eigengewicht, ideal für den mobilen Einsatz auf Baustellen und im Montagebereich  Technische Daten: Fräseraufnahme Ø: 6 mm Frästiefe: 0 - 55 mm Tischgröße: 380 x 220 mm Steuerung: manuell Werkstückklemmung: manuell Anschlaglänge: 390 mm Profilbreite max.: 185 mm Durchgangshöhe max.: 95 mm Drehzahl: 32000 U/min Motorleistung: 0,85 kW Spannung: 230 V Maschinenabmessung (B x T x H): 400 x 620 x 535 mm Gewicht ca.: 10 kg  Lieferumfang: 1 Stk. Fräser für Schwalbengröße W-2 Gehrungsanschlag 45° 2 seitliche Anschläge Manueller Niederhalter

  Die Beschlagbohrmaschine BBM 35 M ist mit einem manuellen Bohrvorschub ausgestattet. Dieses Modell ist für folgende Scharniertypen erhältlich: Blum bzw. Grass, und somit das passende Arbeitsgerät für kleinere Betriebe und Hobbytischler.  Eigenschaften Inklusive einstellbaren Endanschlag für die Bohrlochtiefe Kompakte Bauweise, auch für den mobilen Einsatz geeignet Mit einfachster Bedienung, keine Druckluft notwendig Leistungsstarker 0,75 kW Motor für längeren Betrieb geeignet Zum präzisen Bohren für Möbel-Scharniere - wahlweise Blum oder Grass  Technische Daten: Bohrdurchmesser: 35 mm Anzahl Spindeln: 3 Stk. Steuerung: manuell Werkstückklemmung: manuell Abstand Tisch/Spindel max.: 85 mm Abstand Tisch/Bohrer max.: 50 mm Tischgröße: 500 x 350 mm Tisch verschiebbar: 105 mm Anschlaglänge (inkl. Verbreiterungen): 500 mm Drehzahl: 3000 U/min Motorleistung: 0,75 kW Spannung: 230 V Maschinenabmessung (B x T x H): 500 x 500 x 520 mm Gewicht ca.: 19 kg  Lieferumfang: Beschlagbohrer diam. 35 mm links 2 Stk. Bohrer diam. 2 mm rechts 3-Spindelbohrkopf 0,5 m Anschlaglineal inkl. 2 Anschlagklappen Manueller Handhebel Arbeitstisch

  Die Doppel-Keilnutfräsmaschine KNF 2 eignet sich zur Verbindung von breiteren Rahmenteilen z.B. für Handläufe, Segmentbögen, Rundbogenfenster, Eckbänke usw., da pro Arbeitshub zwei Keilnuten hergestellt werden können. Eigenschaften Die im Lieferumfang enthaltenen verstellbaren Anschläge erleichtern das Einrichten des Werkstückes auf die gewünschte Position Kostengünstige Herstellung von Rahmenverbindungen aller Art, wie z.B. Schubladen, Bilderrahmen, Türbekleidungen, Kranzrahmen, Segmentbögen, Fensterrahmen uvm. Verbindungen schnell und kostengünstig herstellbar, besonders wirtschaftlich bei der Produktion von kleineren und mittleren Serien Form- und kraftschlüssige Verbindung ohne Einsatz von Haftmittel Funktionsweise: Beim Herunterdrücken des Hebels wird das Werkstück geklemmt und die Fräser verfahren bis zur voreingestellten Frästiefe. Beim Hochheben des Hebels in die Ausgangsposition wird das gefräste Werkstück freigegeben und der Motor schaltet automatisch ab Je nach Anwendung und Materialstärke stehen unterschiedliche Schwalbengrößen in verschiedenen Längen zur Auswahl Technische Daten: Fräseraufnahme Ø: 6 mm Frästiefe: 0 - 55 mm Tischgröße: 380 x 220 mm Steuerung: manuell Werkstückklemmung: manuell Spindelabstand: 28 mm Anschlaglänge: 390 mm Profilbreite max.: 185 mm Durchgangshöhe max.: 85 mm Drehzahl: 32000 U/min Motorleistung: 0,85 kW Spannung: 230 V Maschinenabmessung (B x T x H): 400 x 500 x 730 mm Gewicht ca.: 16 kg Lieferumfang: 2 Stk. Fräser für Schwalbengröße W-2 Gehrungsanschlag 45° 2 seitliche Anschläge Manueller Niederhalter

  Die Beschlagbohrmaschine BBM 35 M ist mit einem manuellen Bohrvorschub ausgestattet. Dieses Modell ist für folgende Scharniertypen erhältlich: Blum bzw. Grass, und somit das passende Arbeitsgerät für kleinere Betriebe und Hobbytischler.  Eigenschaften Inklusive einstellbaren Endanschlag für die Bohrlochtiefe Kompakte Bauweise, auch für den mobilen Einsatz geeignet Mit einfachster Bedienung, keine Druckluft notwendig Leistungsstarker 0,75 kW Motor für längeren Betrieb geeignet Zum präzisen Bohren für Möbel-Scharniere - wahlweise Blum oder Grass  Technische Daten: Bohrdurchmesser: 35 mm Anzahl Spindeln: 3 Stk. Steuerung: manuell Werkstückklemmung: manuell Abstand Tisch/Spindel max.: 85 mm Abstand Tisch/Bohrer max.: 50 mm Tischgröße: 500 x 350 mm Tisch verschiebbar: 105 mm Anschlaglänge (inkl. Verbreiterungen): 500 mm Drehzahl: 3000 U/min Motorleistung: 0,75 kW Spannung: 230 V Maschinenabmessung (B x T x H): 500 x 500 x 520 mm Gewicht ca.: 19 kg  Lieferumfang: Beschlagbohrer diam. 35 mm links 2 Stk. Bohrer diam. 2 mm rechts 3-Spindelbohrkopf 0,5 m Anschlaglineal inkl. 2 Anschlagklappen Manueller Handhebel Arbeitstisch

  Mit der Stemmmaschine HM 25 kann man auf Grund des umfangreichen Zubehörs (Schnellspann-Schraubstock, Längsanschlag,...) eckige Langlöcher einfach, schnell und effizient in Serie herstellen. Weiterer Vorteil dieses Modells ist der um 180° verstellbare Spindelkopf zum Bearbeiten größerer Werkstücke.   Eigenschaften Serienmäßig mit Handräder zum Verfahren des Koordinatentisches Beidseitig zugängliches Zahnkranz-Bohrfutter zum Wechseln des Hohlstemmbohrers Einstellbare Schwalbenschwanzführungen in allen Achsen Spindelkopf um 180° drehbar, unerlässlich bei Stemmarbeiten an Türen Inklusive Gasdruckzylinder zur Unterstützung des Stemmvorganges Ideal zum Langlochbohren und Stemmen in Hart- und Weichhölzer Maschinenkörper aus Grausguss für vibrationsarmes und genaues Arbeiten Technische Daten: Meißelgröße max.: 25,4 mm Bohrhub: 230 mm Max. Stemmbohrtiefe: 76 mm Max. Werkstückhöhe: 200 mm Max. Werkstückbreite: 145 mm Bohrtischgröße: 400 x 150 mm Verfahrweg (x / y): 175 / 150 mm Drehzahl: 2850 U/min Motorleistung: 0,75 kW (1,0 PS) Spannung: 230 V Maschinenabmessung (B x T x H)*: 430 x 610 x 1100 mm Gewicht ca.: 100 kg * ohne Untergestell  Lieferumfang: Zahnkranz-Bohrfutter 16 mm 2 Stk. Exzenterspanner Längsanschlag Bohrtiefenanschlag mit Skala Schnellspann-Schraubstock Gasdruck-Ausgleichszylinder Verfahrbarer Koordinatentisch

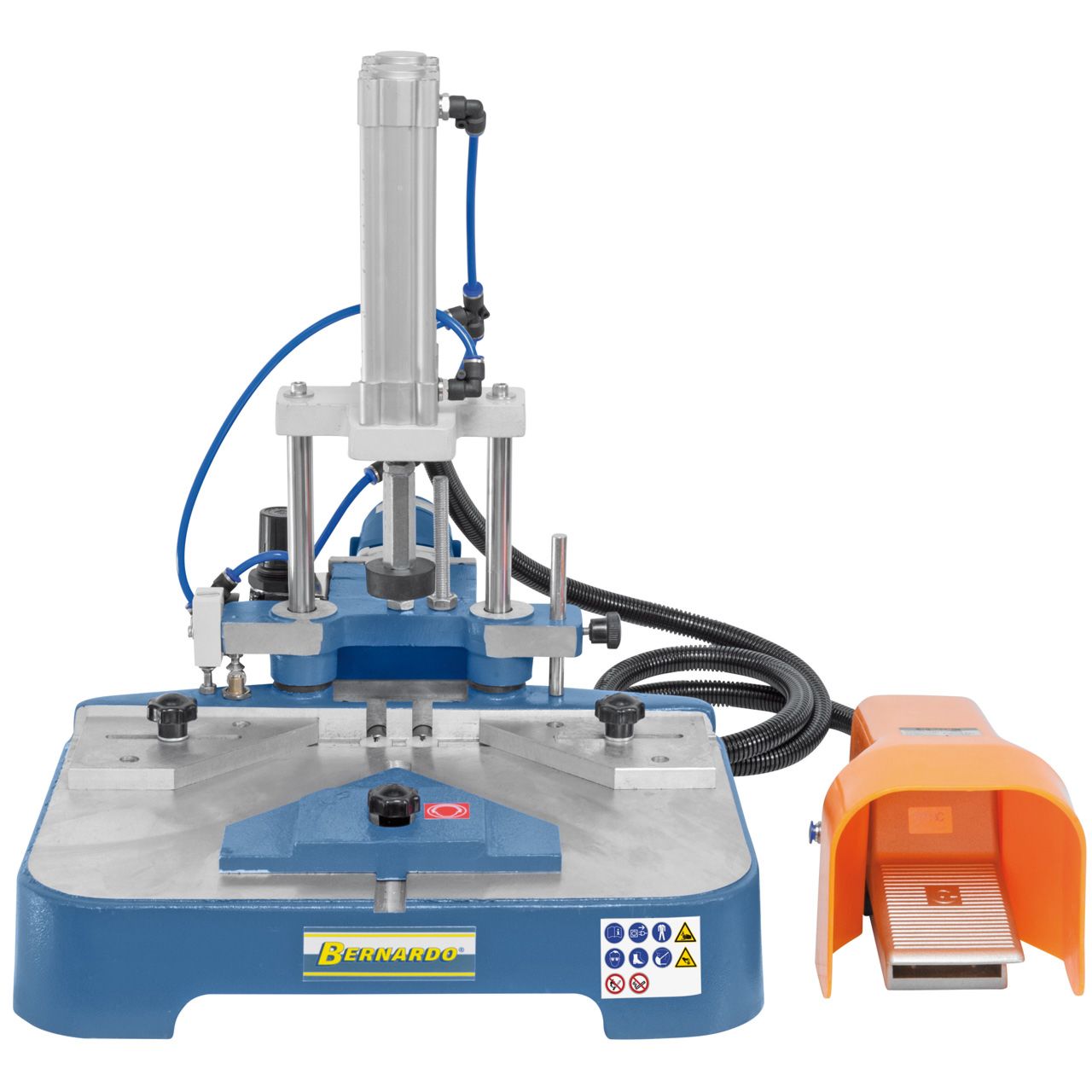

  Die Doppel-Keilnutfräsmaschine KNF 2 P eignet sich zur Verbindung von breiteren Rahmenteilen z.B. für Handläufe, Segmentbögen, Rundbogenfenster, Eckbänke usw., da pro Arbeitshub zwei Keilnuten hergestellt werden können. Dieses Modell ist zusätzlich mit einem pneumatischen Niederhalter ausgestattet, welcher über ein Fußpedal betätigt wird.   Eigenschaften Die im Lieferumfang enthaltenen verstellbaren Anschläge erleichtern das Einrichten des Werkstückes auf die gewünschte Position Kostengünstige Herstellung von Rahmenverbindungen aller Art, wie z.B. Schubladen, Bilderrahmen, Türbekleidungen, Kranzrahmen, Segmentbögen, Fensterrahmen uvm. Verbindungen schnell und kostengünstig herstellbar, besonders wirtschaftlich bei der Produktion von kleineren und mittleren Serien Form- und kraftschlüssige Verbindung ohne Einsatz von Haftmittel Funktionsweise: Beim Herunterdrücken des Hebels wird das Werkstück geklemmt und die Fräser verfahren bis zur voreingestellten Frästiefe. Beim Hochheben des Hebels in die Ausgangsposition wird das gefräste Werkstück freigegeben und der Motor schaltet automatisch ab Je nach Anwendung und Materialstärke stehen unterschiedliche Schwalbengrößen in verschiedenen Längen zur Auswahl   Technische Daten: Fräseraufnahme Ø: 6 mm Frästiefe: 0 - 55 mm Tischgröße: 390 x 220 mm Steuerung: pneumatisch Werkstückklemmung: pneumatisch Spindelabstand: 28 mm Erforderlicher Luftdruck: 6 - 8 bar Anschlaglänge: 390 mm Profilbreite max.: 185 mm Durchgangshöhe max.: 100 mm Drehzahl: 32000 U/min Motorleistung: 0,85 kW Spannung: 230 V Maschinenabmessung (B x T x H): 400 x 620 x 480 mm Gewicht ca.: 14 kg   Lieferumfang: 2 Stk. Fräser für Schwalbengröße W-2 Gehrungsanschlag 45° 2 seitliche Anschläge Pneumatischer Niederhalter Fußpedal

  Die HM 25 TOP ist eine Weiterentwicklung der Stemmmaschine HM 25. Der Spindelkopf kann bei diesem Modell sowohl rechts, als auch links um 22,5° geschwenkt werden, der Arbeitstisch ist vor- und zurück schwenkbar.   Eigenschaften Zum Stemmen von Rechtecklöchern für Zapfenverbindungen, usw. Verstellbarer Bohrtiefenanschlag für wiederholgenaues Stemmen Einstellbare Exzenterspanner klemmen das Werkstück auf den Maschinentisch Inklusive Gasdruckzylinder zur Unterstützung des Stemmvorganges Ideal zum Langlochbohren und Stemmen in Hart- und Weichhölzer Technische Daten Meißelgröße max.: 25,4 mm Bohrhub: 230 mm Max. Stemmbohrtiefe: 76 mm Max. Werkstückhöhe: 200 mm Max. Werkstückbreite: 185 mm Bohrtischgröße: 540 x 190 mm Schwenkbereich Arbeitstisch vor / zurück: 22,5° / 22,5° Schwenkbereich Spindelkopf: 22,5° / 22,5° Verfahrweg (x / y): 280 / 135 mm Drehzahl: 1400 U/min Motorleistung: 0,75 kW (1,0 PS) Spannung: 230 V Maschinenabmessung (B x T x H): 570 x 650 x 1115 mm Gewicht ca.: 110 kg Lieferumfang Zahnkranz-Bohrfutter 16 mm 2 Stk. Exzenterspanner Längsanschlag Bohrtiefenanschlag mit Skala Schnellspann-Schraubstock Hohlstemmbohrer 15,87 mm Gasdruck-Ausgleichszylinder Schwenkbarer Koordinatentisch

  Die Beschlagbohrmaschine BBM 35 P ist mit einem pneumatischen Bohrvorschub ausgestattet. Dieses Modell ist für folgende Scharniertypen erhältlich: Blum bzw. Grass, und somit das passende Arbeitsgerät für kleinere Betriebe und Hobbytischler.  Eigenschaften Inklusive einstellbaren Endanschlag für die Bohrlochtiefe Leistungsstarker 0,75 kW Motor für längeren Betrieb geeignet Zum präzisen Bohren für Möbel-Scharniere - wahlweise Blum oder Grass Serienmäßig mit umfangreichem Lieferzubehör   Technische Daten: Bohrdurchmesser: 35 mm Anzahl Spindeln: 3 Stk. Steuerung: pneumatisch Werkstückklemmung: pneumatisch Abstand Tisch/Spindel max.: 85 mm Abstand Tisch/Bohrer max.: 50 mm Tischgröße: 500 x 350 mm Tisch verschiebbar: 105 mm Anschlaglänge (inkl. Verbreiterungen): 1500 mm Erforderlicher Luftdruck: 6 - 8 bar Drehzahl: 3000 U/min Motorleistung: 0,75 kW Spannung: 230 V Maschinenabmessung (B x T x H): 500 x 520 x 500 mm* Gewicht ca.: 25 kg * ohne seitliche Anschlaglineale  Lieferumfang: Beschlagbohrer diam. 35 mm links 2 Stk. Bohrer diam. 2 mm rechts 3-Spindelbohrkopf Bohreinheit mit Pneumatikvorschub 1,5 m Anschlaglineal inkl. 2 Anschlagklappen 2 Stk. pneumatische Niederhalter Luftpistole Fußpedal Arbeitstisch

  Die Beschlagbohrmaschine BBM 35 P ist mit einem pneumatischen Bohrvorschub ausgestattet. Dieses Modell ist für folgende Scharniertypen erhältlich: Blum bzw. Grass, und somit das passende Arbeitsgerät für kleinere Betriebe und Hobbytischler.  Eigenschaften Inklusive einstellbaren Endanschlag für die Bohrlochtiefe Leistungsstarker 0,75 kW Motor für längeren Betrieb geeignet Zum präzisen Bohren für Möbel-Scharniere - wahlweise Blum oder Grass Serienmäßig mit umfangreichem Lieferzubehör   Technische Daten: Bohrdurchmesser: 35 mm Anzahl Spindeln: 3 Stk. Steuerung: pneumatisch Werkstückklemmung: pneumatisch Abstand Tisch/Spindel max.: 85 mm Abstand Tisch/Bohrer max.: 50 mm Tischgröße: 500 x 350 mm Tisch verschiebbar: 105 mm Anschlaglänge (inkl. Verbreiterungen): 1500 mm Erforderlicher Luftdruck: 6 - 8 bar Drehzahl: 3000 U/min Motorleistung: 0,75 kW Spannung: 230 V Maschinenabmessung (B x T x H): 500 x 520 x 500 mm* Gewicht ca.: 25 kg * ohne seitliche Anschlaglineale  Lieferumfang: Beschlagbohrer diam. 35 mm links 2 Stk. Bohrer diam. 2 mm rechts 3-Spindelbohrkopf Bohreinheit mit Pneumatikvorschub 1,5 m Anschlaglineal inkl. 2 Anschlagklappen 2 Stk. pneumatische Niederhalter Luftpistole Fußpedal Arbeitstisch

  Die Stemmmaschine HM 30 Porta ist durch ihre Bauweise und Ausstattung besonders für die Bearbeitung größerer Werkstücke wie Türen, Fensterrahmen etc. ausgelegt. Dieses Modell kann auch für Einzel- und Serienarbeiten optimal eingesetzt werden.   Eigenschaften Leistungsstarker Antriebsmotor, auch für längeren Betrieb geeignet Einstellbarer Exzenterspanner klemmt das Werkstück auf den Maschinentisch Zum Stemmen von Rechtecklöchern für Zapfenverbindungen, usw. Ideal zum Langlochbohren und Stemmen in Hart- und Weichhölzer Verstellbarer Bohrtiefenanschlag für wiederholgenaues Stemmen Inklusive Gasdruckzylinder zur Unterstützung des Stemmvorganges   Technische Daten Meißelgröße max.: 25,4 mm Bohrhub: 180 mm Max. Stemmbohrteife: 76 mm Max. Werkstückhöhe: 1150 mm Max. Werkstückbreite: 210 mm Bohrtischgröße: 500 x 150 mm Tisch schwenkbar links / rechts: 45° / 45° Bohrkopf seitlich verschiebbar: 235 mm Bohrkopf vor / zurück verschiebbar: 100 mm Drehzahl: 1400 U/min Motorleistung: 1,1 kW (1,5 PS) Spannung: 400 V Maschinenabmessung (B x T x H): 650 (1255)* x 550 x 1820 mm Gewicht ca.: 190 kg * mit Längsanschlag   Lieferumfang Zahnkranz-Bohrfutter 16 mm 2 Stk. Exzenterspanner Längsanschlag Bohrtiefenanschlag mit Skala Schnellspann-Schraubstock Hohlstemmbohrer 15,87 mm Gasdruck-Ausgleichszylinder Schwenkbarer Arbeitstisch Geschlossener Unterbau mit Werkzeugfach
