Proficenter 700 Top inkl. 2-Achs-Digitalanzeige

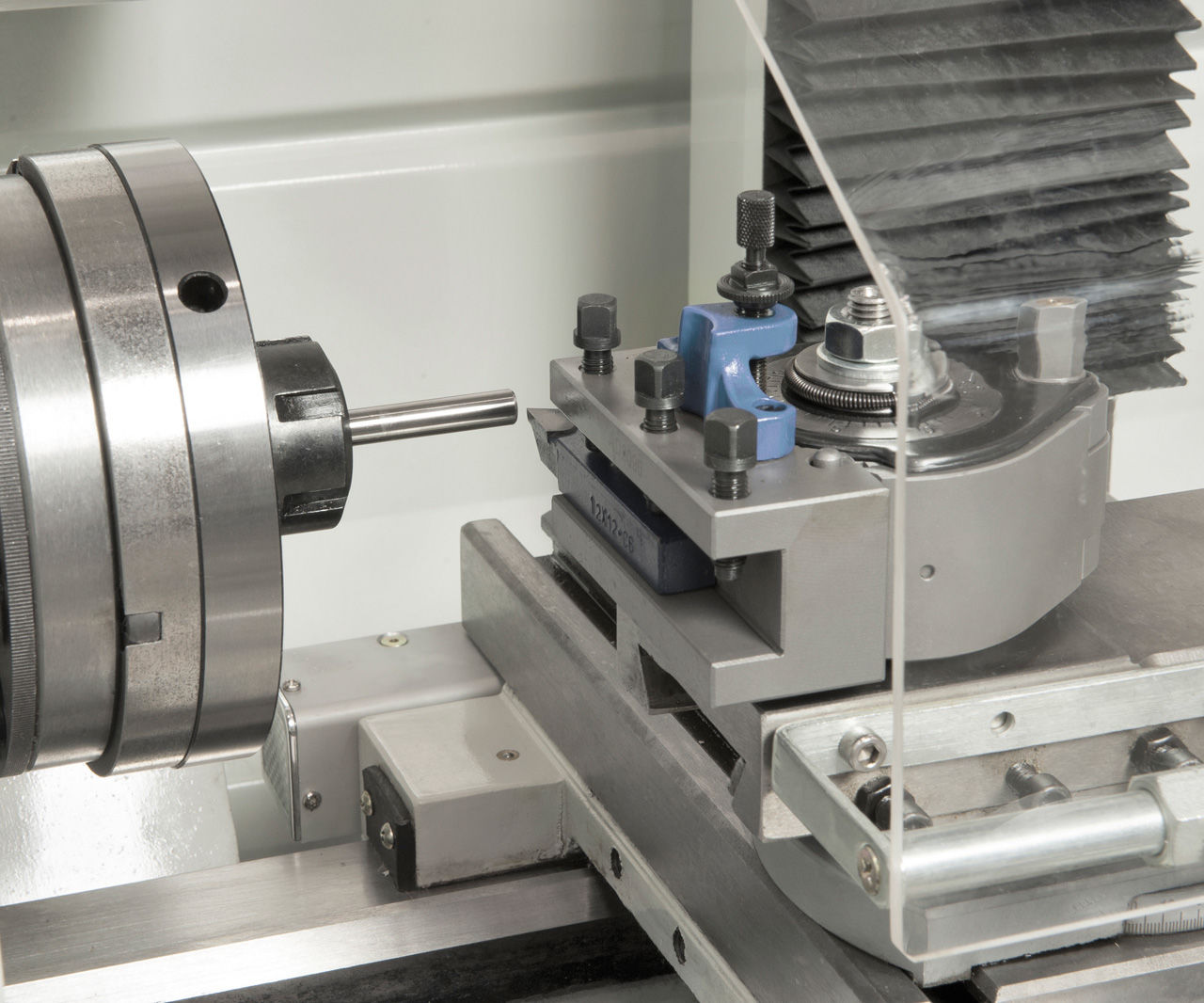

      Stahlhalter-Set bestehend aus: Stahlhalterkopf, 3 gerade Einsätze, 1 Prismeneinsatz Durch hohe Präzision wiederholbare Wechselgenauigkeit über Jahre unter 0,01 mm Einfache Bedienung 40 mögliche Winkelverstellungen der Werkzeuge Höheneinstellung ohne Unterlegen von Blechen Leichtes Lösen und Arretieren des jeweiligen Werkzeughalters durch Exzenterspannung Zur Selbstmontage ( Stahlhalter muss auf Ihre Maschine angepasst werden). Werkzeugträgerkopf und Wechselhalter sind aus hochwertigem Stahl und in profilgeschliffener Ausführung Der Werkzeughalter bildet mit dem Stahlhalterblock eine verwindungsfreie Einheit

Revolverkopf MK 2 mit 3 Stationen, inklusive Einsätze

Revolverkopf MK 2 mit 4 Stationen, inklusive Einsätze

Passend für Spannzangenfutter ER 25  Spannzangenset 1 - 16 mm, 15-tlg.

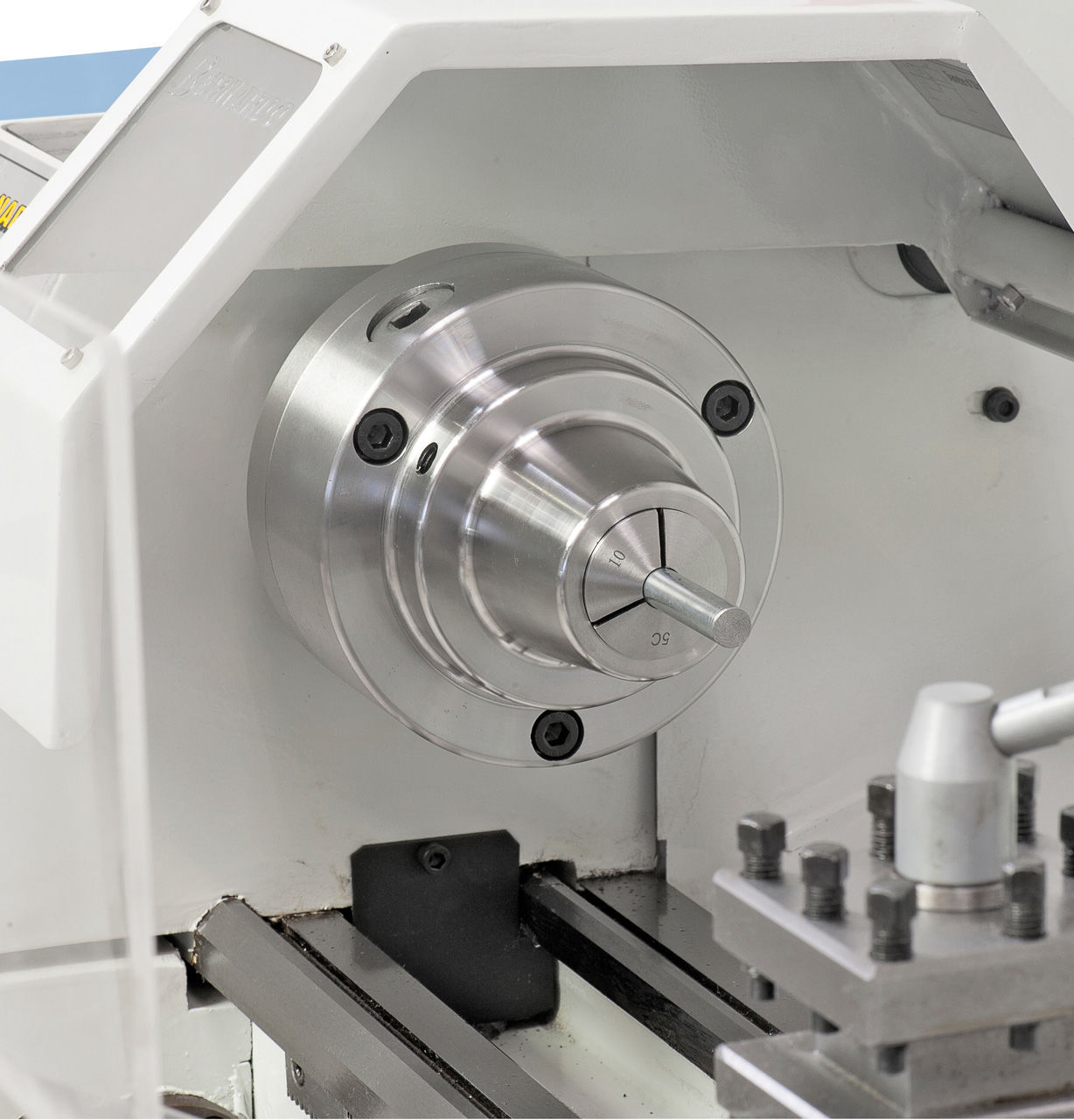

  Beschreibung: Für Spannzangenfutter 5C 24 tlg., 3 - 26 mm

Spannweite: 50 mm Backenbreite: 50 mm Gewicht: 4,0 kg

 Aufspannscheibe diam. 240 mm für folgende Modelle: Profi 700 BWV Profi 700 BQV Proficenter 700 BWV Proficenter 700 BQV

    Flansch diam. 160 mm für folgende Modelle: Profi 700 BWV Profi 700 BQV Proficenter 700 BWV Proficenter 700 BQV

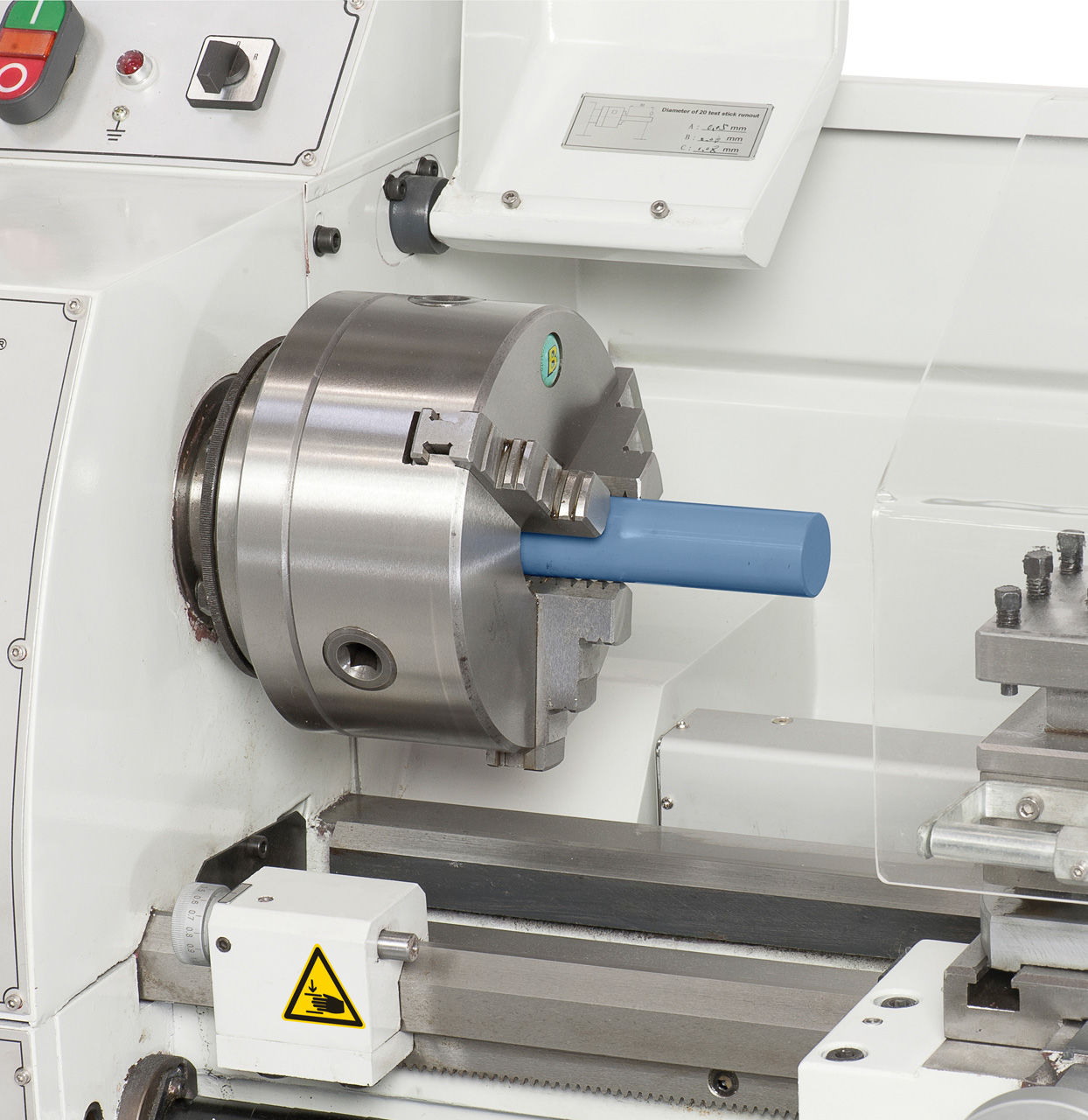

Nach DIN 6350  Durchmesser: 160 mm D1: 125 mm D2: 140 mm D3: 45 mm H: 94 mm H1: 65 mm H: 5 mm z-d: 6-M10 Max. Drehzahl: 2500 U/min    Lieferumfang: 1 Satz nach innen gestufte Drehbacken 1 Satz nach außen gestufte Bohrbacken 1 Spannschlüssel, Befestigungsschrauben

A: 70 mm Futtergröße: 160 mm B: 18,5 mm C: 53 mm D: 9 mm E: 10 mm

A: 70 mm Futtergröße: 160 mm B: 18,5 mm C: 53 mm D: 9 mm E: 10 mm

 Nach DIN 6350   Durchmesser: 160 mm D1: 65 mm D2: 95 mm D3: 45 mm H: 96,5 mm H1: 65 mm h: 5 mm z-d: 4-M10   Lieferumfang: 1 Satz harte Umkehrbacken 1 Spannschlüssel, Befestigungsschrauben

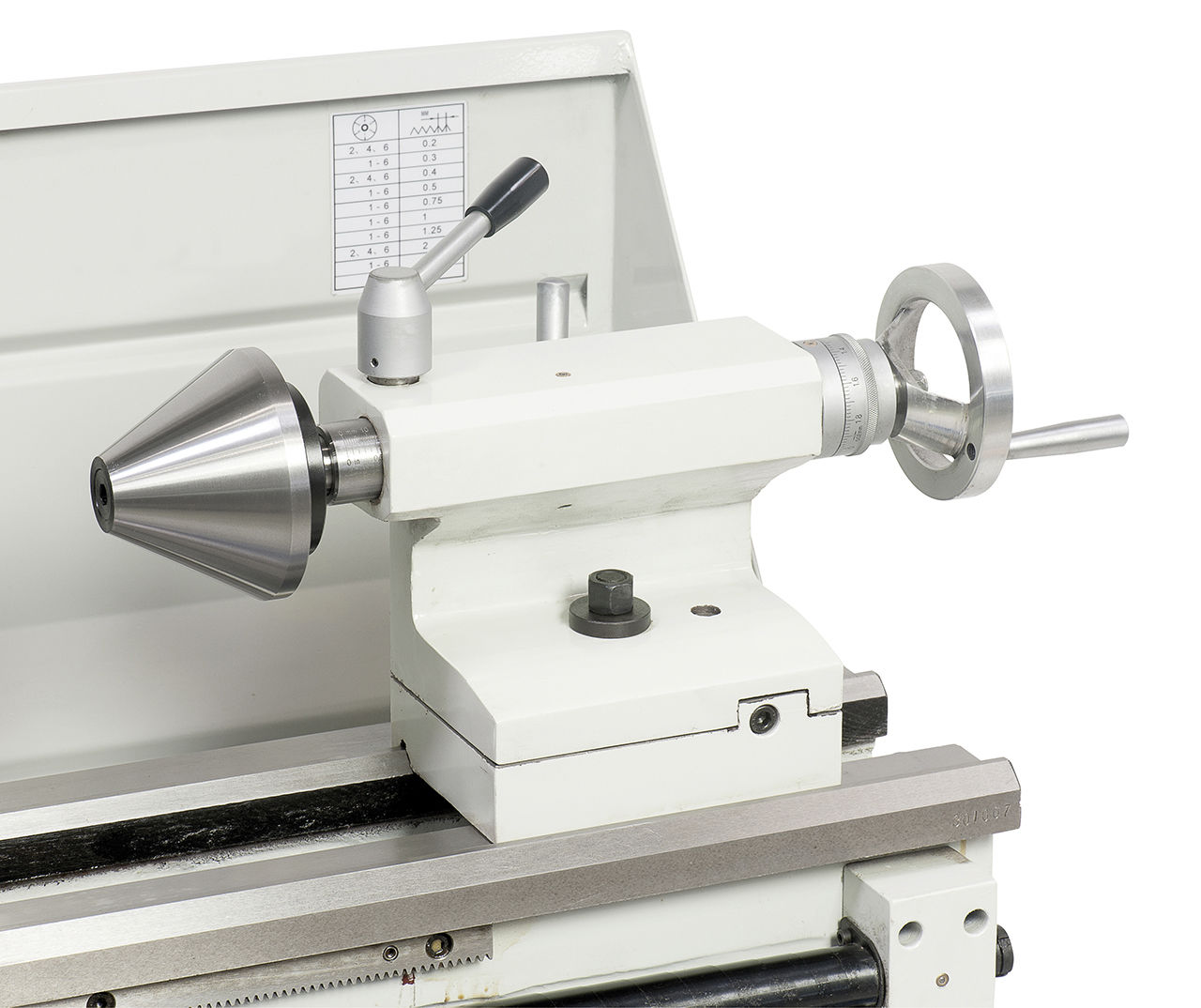

    Universalausführung für alle Arten von Dreharbeiten (Schruppen, Schlichten, Feindrehen und Kopieren). Laufkörper aus Werkzeugstahl, gehärtet und geschliffen. Hohe Rundlaufgenauigkeit, besonders leichter Lauf. Wartungsfreie Dauerschmierung, Spitzenwinkel 60°. Erhältliche Größen: MK 1 MK 2 MK 3 MK 4 MK 5

Ganz gehärtet, Innen- und Aussenkegel geschliffen, nach DIN 2185 Morsekegel innen / außen   Erhältliche Größen:   MK 3 / 2 (24-1022)

Aufnahmebohrung für Einsätze: 25 mm Kopfdurchmesser: 127 mm Aufnahmeschaft: MK 3 Eigenschaften Einsätze optional erhältlich

  Technische Spezifikationen L W H Øe Ød L1 73 mm 73 mm 51 mm 16 mm 13 mm 130 mm     Für Spitzenhöhen bis 150 mm Zur Selbstmontage ( Stahlhalter muss auf Ihre Maschine angepasst werden).   Inhalt: Stahlhalterkopf 2 gerade Einsätze 1 Prismeneinsatz 1 Abstechhalter

    Breite: 1115 mm Tiefe: 430 mm Höhe: 720 mm Gewicht: 40 kg Universell einsetzbar für Drehmaschinen Lackierung in RAL 5014 taubenblau Stabile Stahlblechkonstruktion Serienmäßig mit absperrbaren Türen und Ablagefach Spänewanne optional erhältlich

Kegel                       MK 2 Spannbereich        3 - 25 mm Anzahl                      15 Stück Typ                            ER40 Spannzangen: 3 mm 4 mm 5 mm 6 mm 7 mm 8 mm 9 mm 10 mm 11 mm 12 mm 14 mm 16 mm 18 mm 20 mm 25 mm

D1: 10 mm D: 20 mm L: 160 mm L1: 85 mm L2: 50 mm Gewicht ca.: 0,4 kg

   20-tlg., je 10 Stk. 2- bzw. 4-Schneiden   Inhalt: 3 mm  4 mm 5 mm 6 mm 8 mm 10 mm 12 mm 14 mm 16 mm 20 mm

  Maße: Tiefe: 380 mm Breite: 1115 mm Höhe: 740 mm Gewicht ca.: 40 kg Beschreibung  Lackierung in RAL 5014 taubenblau Stabile Stahlblechkonstruktion Serienmäßig mit 3 Schubladen Ablagefach Spänewanne im Lieferumfang der Drehmaschine enthalten

  Mitlaufende Lünette für Profi(center) 700 TOP / PRO

  Spannzangenfutter ER 25 - D 100  Technische Daten D D1 d T L Spannzangen 100 mm 132 mm 25 mm M32 x 1,5 34 mm ER 25

  Eigenschaften Universell einsetzbar für Drehmaschinen Lackierung in RAL 5014 taubenblau Stabile Stahlblechkonstruktion Serienmäßig mit Ablagefach und Schubläden Inklusive ausziebarer Schublade für die Späne Spänewanne optional erhältlich Technische Daten Breite: 1160 mm Tiefe: 380 mm Höhe: 780 mm Gewicht ca.: 55 kg

  Eigenschaften Mit Innenkegel B 16 Für schlüsselloses Spannen der Werkzeuge Hohe Rundlaufgenauigkeit und maximale Spannkraft Alle Verschleißteile einsatzgehärtet und geschliffen   Technische Daten: Spannbereich: 0 - 16 mm Kurzkegel: B 16 d: 15,773 mm l: 24,000 mm D: 54 mm L: 112,2 mm L1: 102 Gewicht ca.: 1,268 kg
