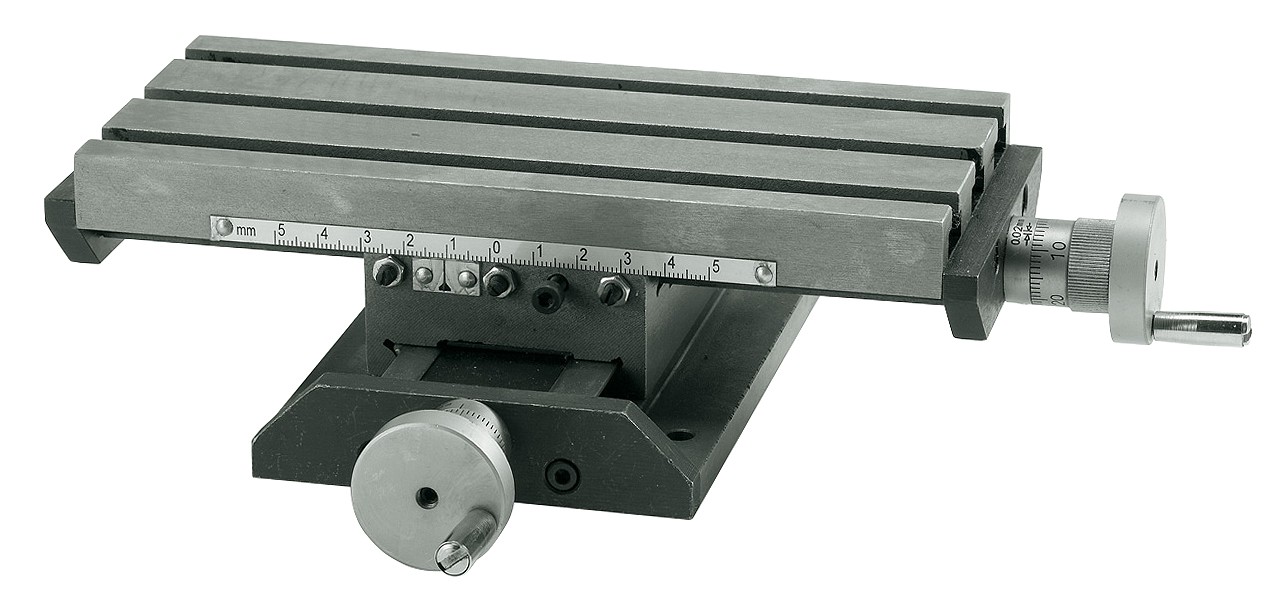

Kreuztisch KT 90
  Technische Daten: Länge: 290 mm Breite: 250 mm Höhe: 72 mm T-Nutengröße: 8 mm Anzahl T-Nuten: 3 Stk. Tischlänge: 200 mm Tischbreite: 90 mm Traglast: 20 kg Fußbreite: 100 mm Fußlänge: 160 mm Verfahrweg x-Achse: 100 mm Verfahrweg y-Achse: 70 mm Nonius Handräder: 0,02 mm Gewicht ca. 5,40 kg

185,18 €* 194,92 €* (5% gespart)
(-15,31 € gespart)

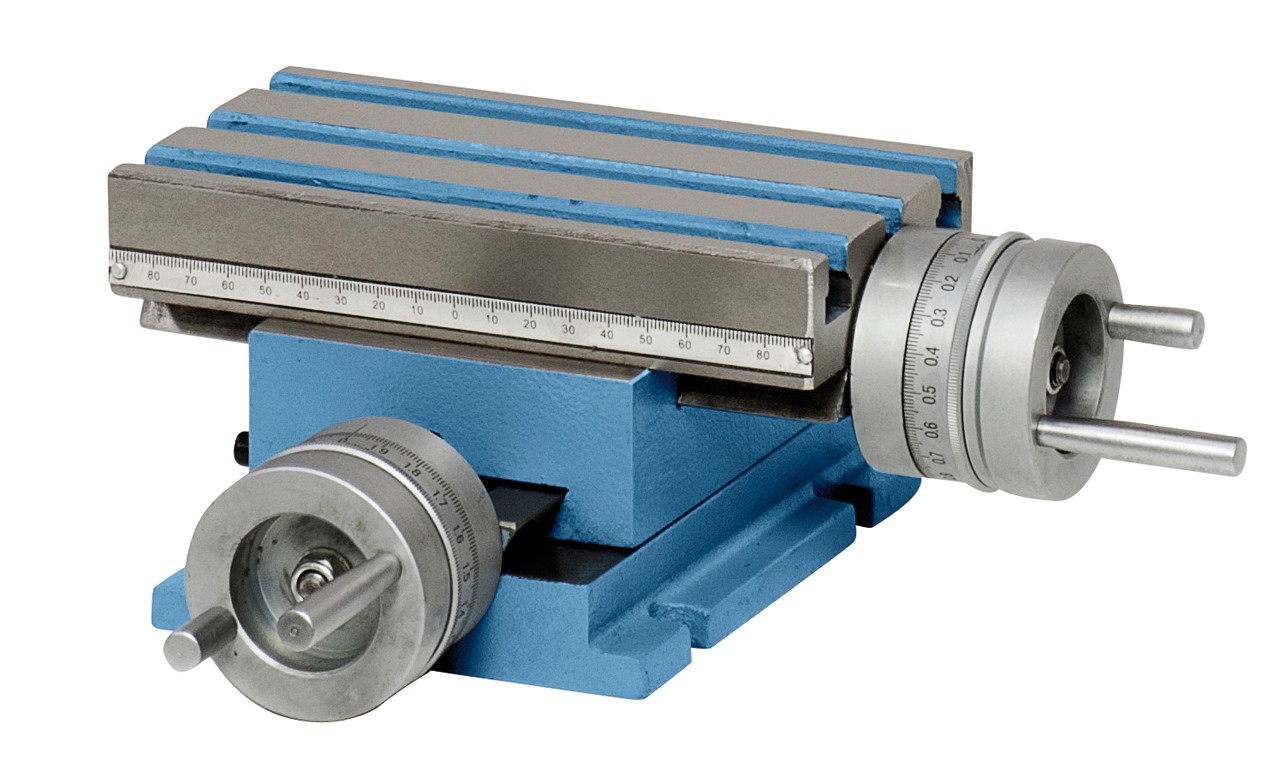

Kreuztisch KT 185 x 100
  Technische Daten:   Länge: 285 mm Breite: 270 mm Höhe: 102 mm T-Nutengröße: 10 mm Anzahl T-Nuten: 3 Stk. Tischlänge: 185 mm Tischbreite: 100 mm Traglast: 40 kg Fußbreite: 130 mm Fußlänge: 170 mm Verfahrweg x-Achse: 110 mm Verfahrweg y-Achse: 70 mm Nonius Handräder: 0,01 mm Gewicht ca.10,5 kg

290,82 €* 306,13 €* (5% gespart)
(-17,75 € gespart)

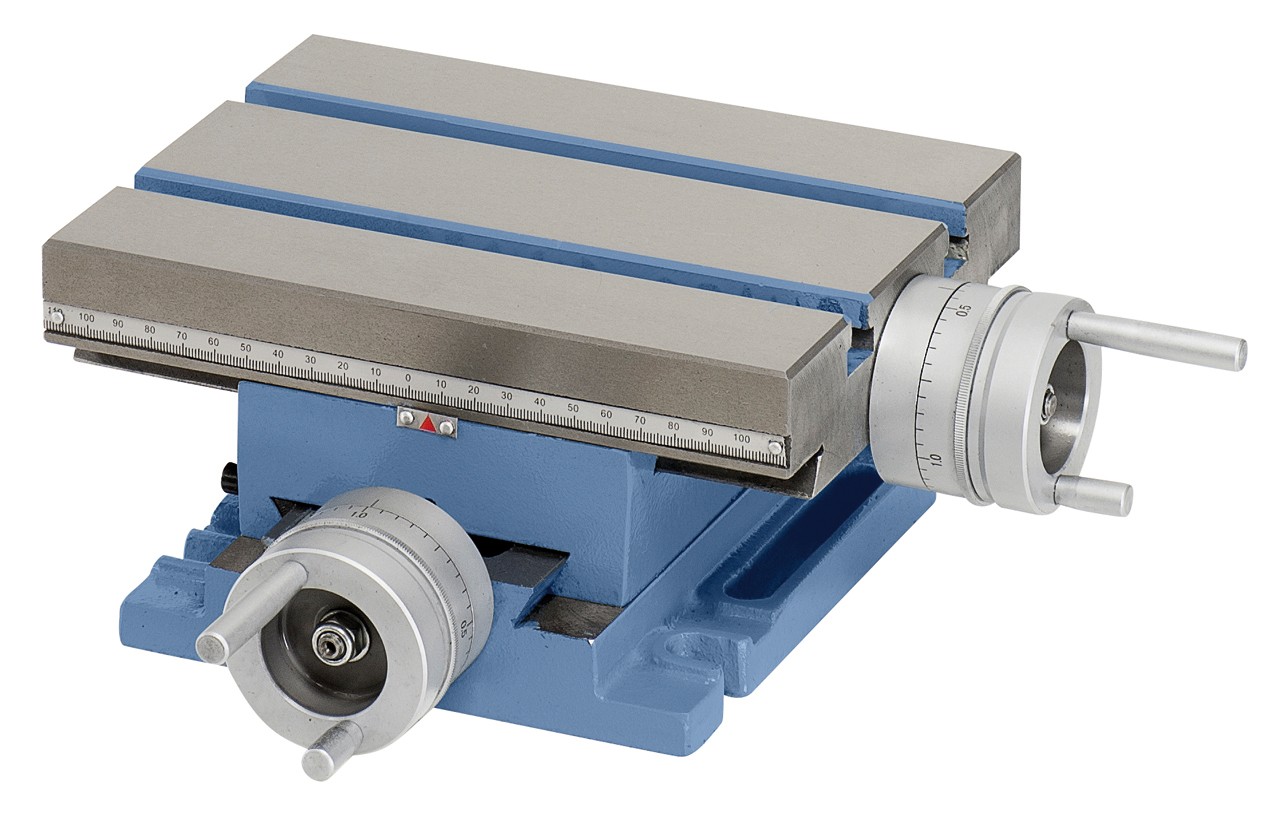

Kreuztisch KT 225 x 175
  Technische Daten: Länge: 325 mm Breite: 325 mm Höhe: 110 mm T-Nutengröße: 12 mm Anzahl T-Nuten:  2 Stk. Tischlänge: 225 mm Tischbreite: 175 mm Traglast: 40 kg Fußbreite: 175 mm Fußlänge: 225 mm Verfahrweg x-Achse: 105 mm Verfahrweg y-Achse: 90 mm Nonius Handräder: 0,01 mm Gewicht ca. 16 kg

337,11 €* 354,86 €* (5% gespart)
(-20,67 € gespart)

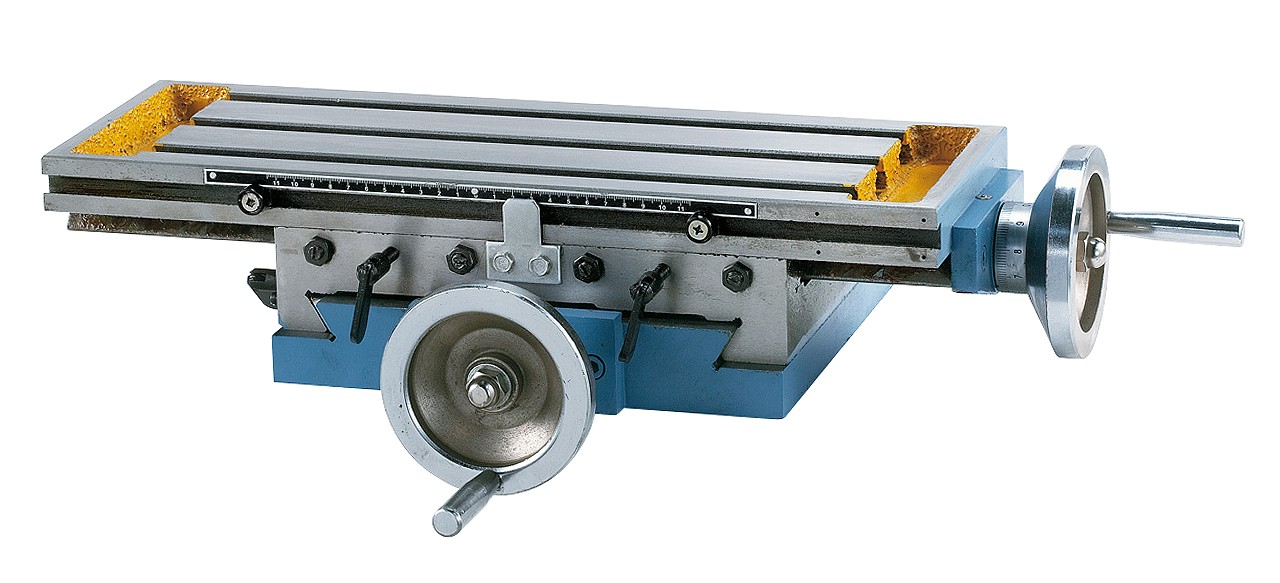

Kreuztisch KT 165
  Technische Daten: Länge: 610 mm Breite: 380 mm Höhe: 115 mm T-Nutengröße: 10 mm Anzahl T-Nuten: 3 Stk. Tischlänge: 495 mm Tischbreite: 165 mm Traglast: 40 kg Fußbreite: 280 mm Fußlänge: 260 mm Verfahrweg x-Achse: 230 mm Verfahrweg y-Achse: 105 mm Nonius Handräder: 0,04 mm Gewicht ca. 36 kg   FEATURES für leichte Fräsarbeiten auf Tisch- oder Säulenbohrmaschinen Aufspannfläche geschliffen Schwalbenschwanzführung durch Keilleisten nachstellbar

392,91 €* 413,58 €* (5% gespart)
(-21,24 € gespart)

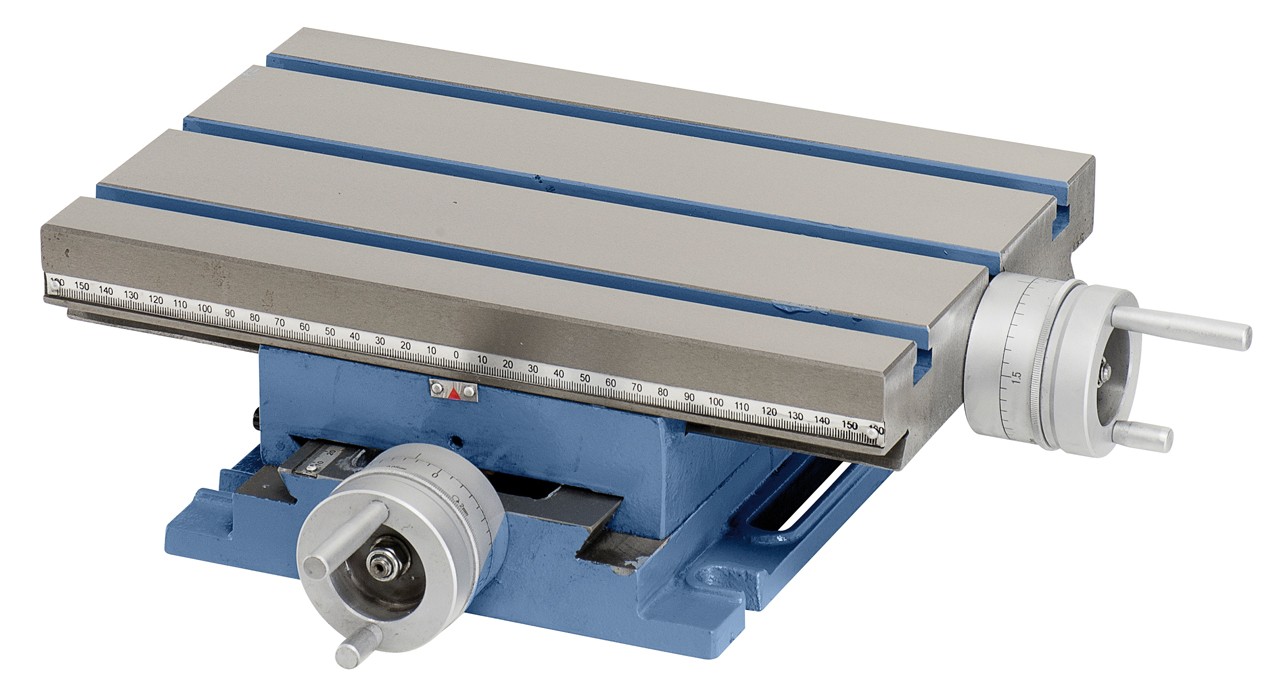

Kreuztisch KT 330 x 220
  Technische Daten:   Länge: 430 mm Breite: 375 mm Höhe: 110 mm T-Nutengröße: 12 mm Anzahl T-Nuten: 3 Stk. Tischlänge: 330 mm Tischbreite: 220 mm Traglast: 55 kg Fußbreite: 215 mm Fußlänge: 280 mm Verfahrweg x-Achse: 190 mm Verfahrweg y-Achse: 100 mm Nonius Handräder: 0,01 mm Gewicht ca. 23 kg

403,59 €* 424,83 €* (5% gespart)

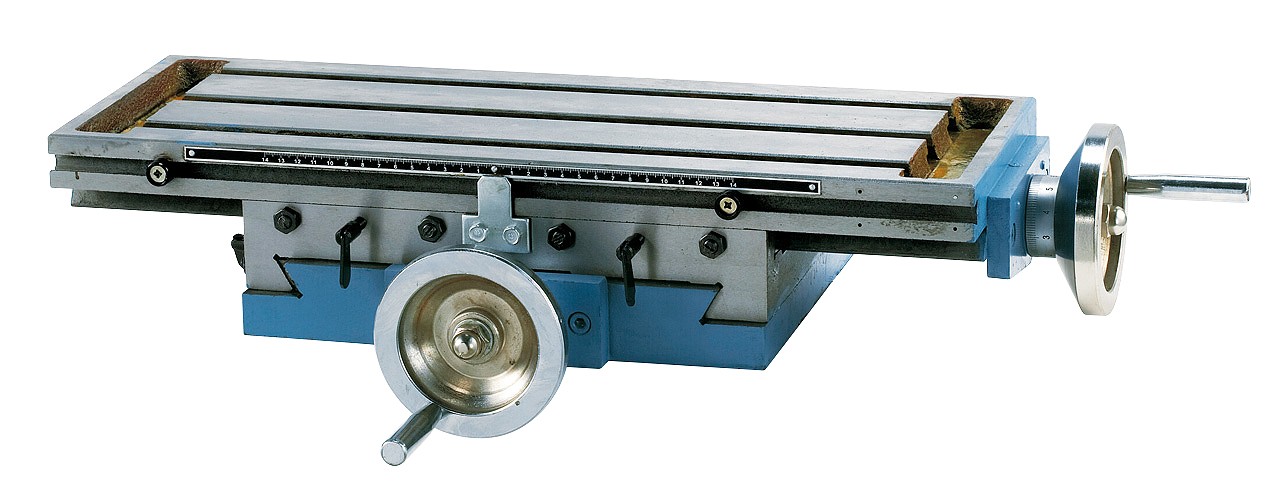

Kreuztisch KT 195
  Technische Daten: Länge: 685 mm Breite: 460 mm Höhe: 115 mm T-Nutengröße: 10 mm Anzahl T-Nuten: 3 Stk. Tischlänge: 555 mm Tischbreite: 195 mm Traglast: 40 kg Fußbreite: 315 mm Fußlänge: 340 mm Verfahrweg x-Achse: 285 mm Verfahrweg y-Achse: 140 mm Nonius Handräder: 0,04 mm Gewicht ca. 45 kg   FEATURES für leichte Fräsarbeiten auf Tisch- oder Säulenbohrmaschinen Aufspannfläche geschliffen Schwalbenschwanzführung durch Keilleisten nachstellbar

471,25 €* 496,05 €* (5% gespart)
(-25,56 € gespart)

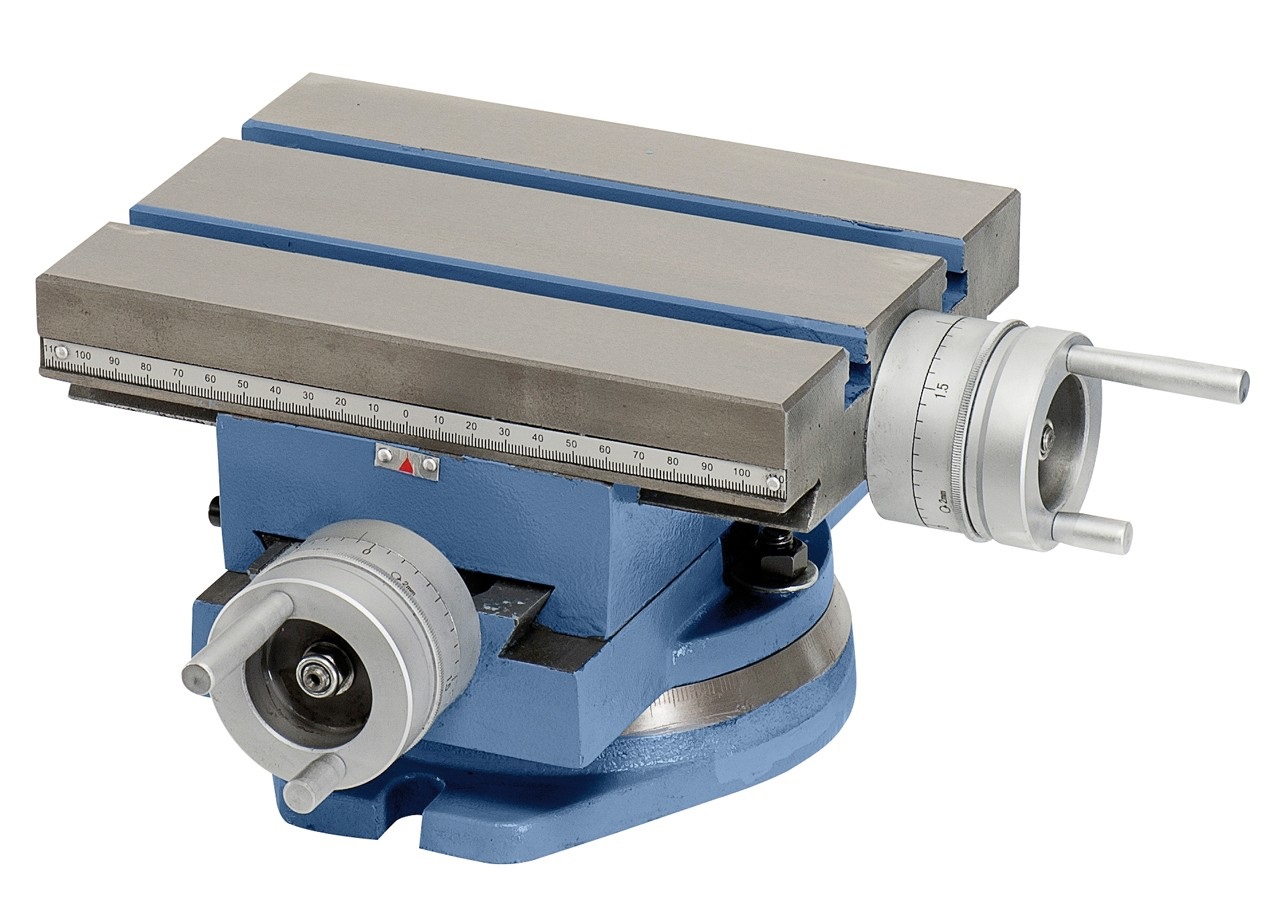

Schwenkbarer Kreuztisch KT 225 x 175 S
  Technische Daten: Länge: 325 mm Breite: 325 mm Höhe: 145 mm T-Nutengröße: 17 mm Anzahl T-Nuten: 2 Stk. Tischlänge: 225 mm Tischbreite: 175 mm Traglast: 40 kg Fußbreite: 175 mm Fußlänge: 230 mm Verfahrweg x-Achse: 120 mm Verfahrweg y-Achse: 115 mm Schwenkbereich: 360° Nonius Handräder: 0,05 mm Gewicht ca.: 18 kg

485,49 €* 511,05 €* (5% gespart)

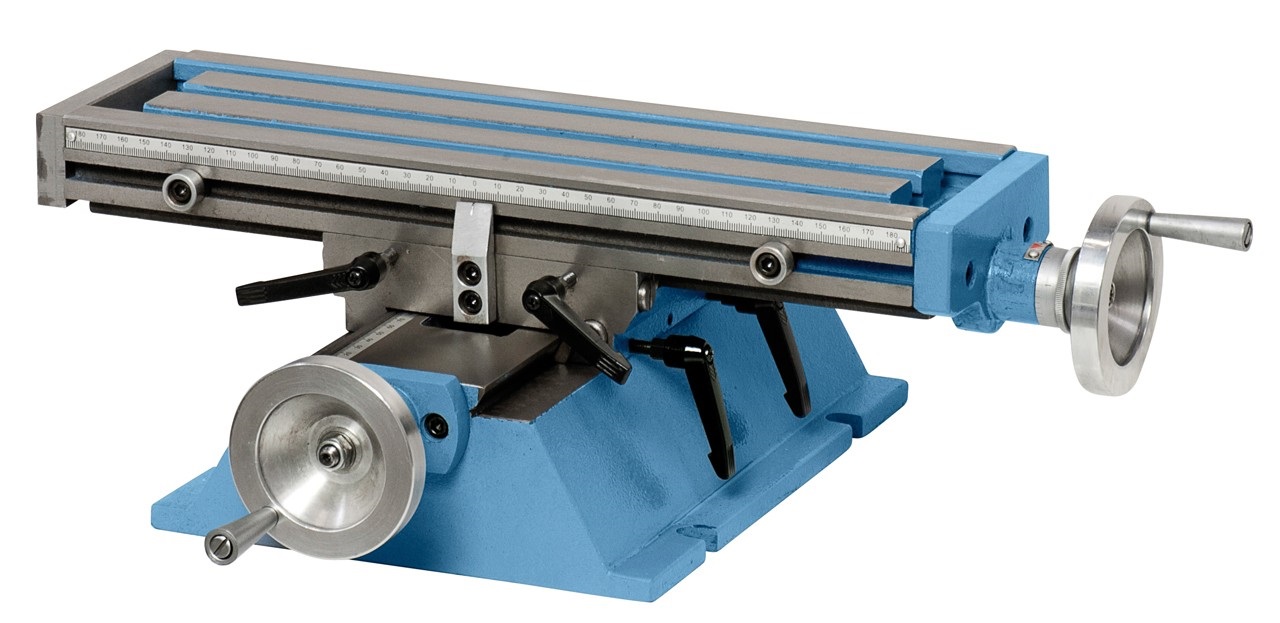

Kreuztisch KT 400 x 120
  Technische Daten: Länge: 515 mm Breite: 392 mm Höhe: 145 mm T-Nutengröße: 10 mm Anzahl T-Nuten: 3 Stk. Tischlänge: 400 mm Tischbreite: 120 mm Traglast: 55 kg Fußbreite: 222 mm Fußlänge: 282 mm Verfahrweg x-Achse: 230 mm Verfahrweg y-Achse: 140 mm Nonius Handräder: 0,05 mm Gewicht ca. 23,5 mm

542,47 €* 571,02 €* (5% gespart)
(-29,54 € gespart)

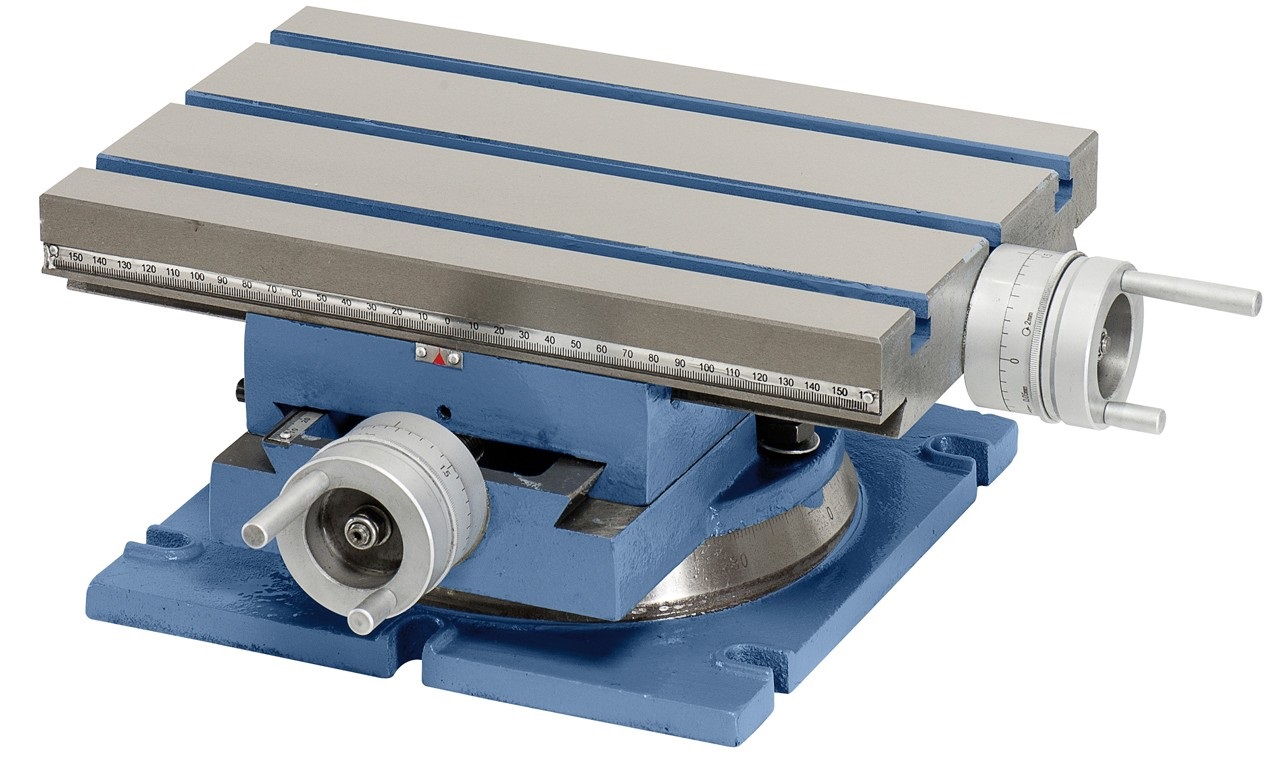

Schwenkbarer Kreuztisch KT 330 x 220 S
  Technische Daten: Länge: 430 mm Breite: 380 mm Höhe: 150 mm T-Nutengröße: 17 mm Anzahl T-Nuten: 3 Stk. Tischlänge: 330 mm Tischbreite: 220 mm Traglast: 55 kg Fußbreite: 260 mm Fußlänge: 280 mm Verfahrweg x-Achse: 210 mm Verfahrweg y-Achse: 125 mm Schwenkbereich: 360° Nonius Handräder: 0,05 mm Gewicht ca. 28 kg

561,47 €* 591,01 €* (5% gespart)
(-32,68 € gespart)

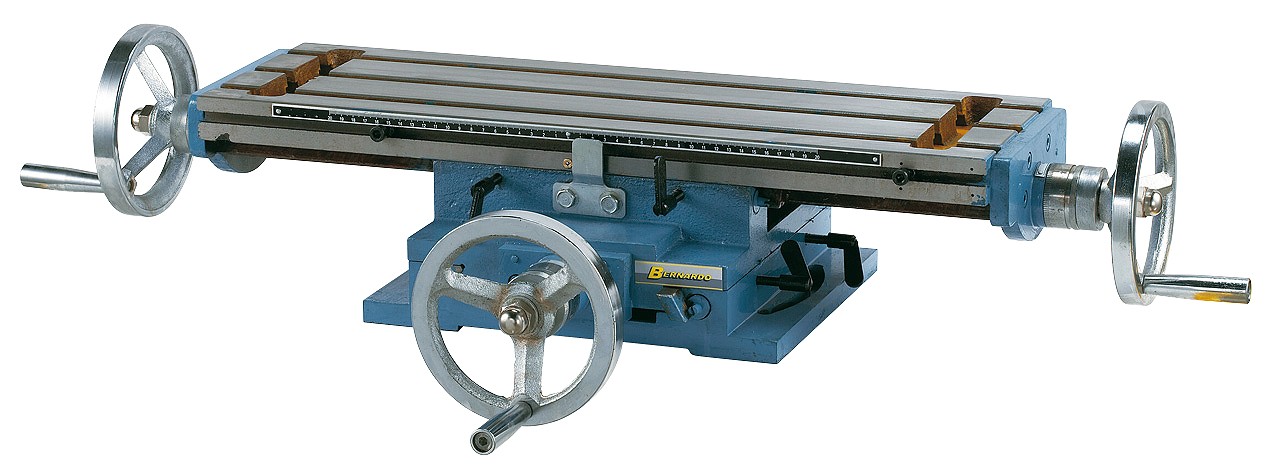

Kreuztisch KT 205
  Technische Daten: Länge: 920 mm Breite: 420 mm Höhe: 160 mm T-Nutengröße: 10 mm Anzahl T-Nuten: 3 Stk. Tischlänge: 640 mm Tischbreite: 205 mm Traglast: 50 kg Fußbreite: 340 mm Fußlänge: 270 mm Verfahrweg x-Achse: 370 mm Verfahrweg y-Achse: 200 mm Nonius Handräder: 0,04 mm Gewicht ca. 65 kg   FEATURES für leichte Fräsarbeiten auf Tisch- oder Säulenbohrmaschinen Aufspannfläche geschliffen Schwalbenschwanzführung durch Keilleisten nachstellbar

620,81 €* 653,49 €* (5% gespart)

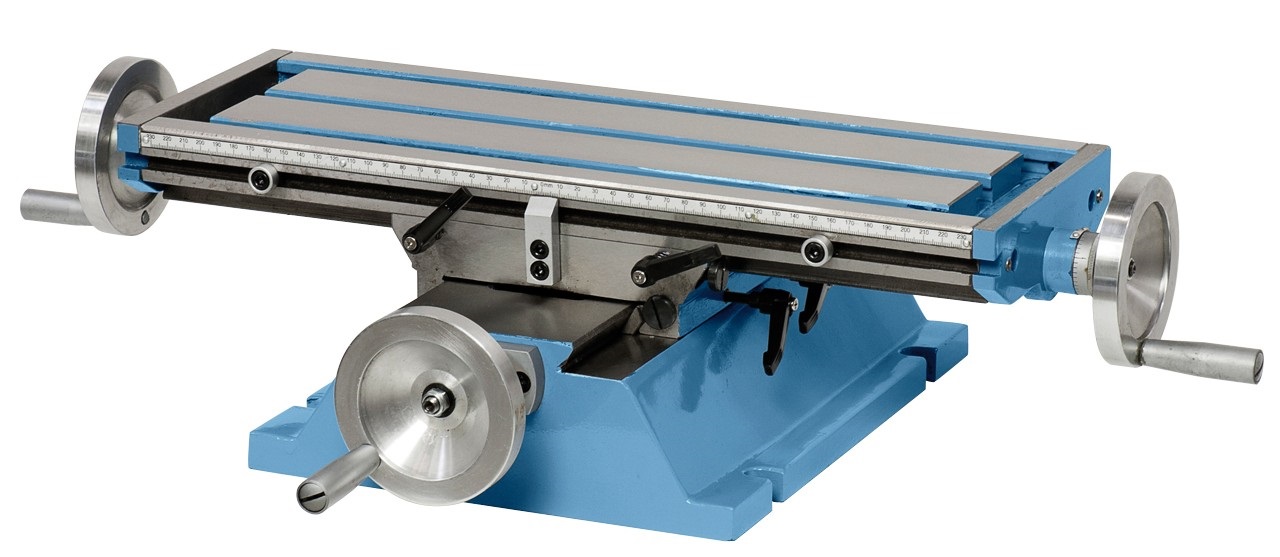

Kreuztisch KT 500 x 180
  Technische Daten: Länge: 633 mm Breite: 473 mm Höhe: 156 mm T-Nutengröße: 12 mm Anzahl T-Nuten: 3 Stk. Tischlänge: 500 mm Tischbreite: 180 mm Traglast: 40 kg Fußbreite: 275 mm Fußlänge: 340 mm Verfahrweg x-Achse: 280 mm Verfahrweg y-Achse: 190 mm Nonius Handräder: 0,05 mm Gewicht ca. 35 kg

756,14 €* 795,93 €* (5% gespart)

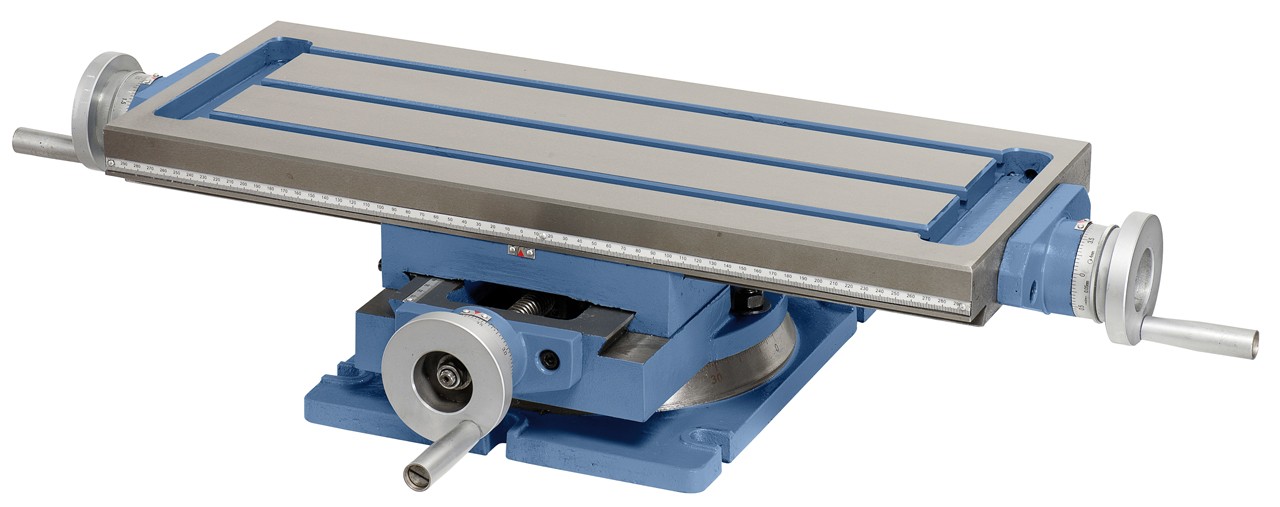

Schwenkbarer Kreuztisch KT 600 x 240 S
  Technische Daten: Länge: 900 mm Breite: 490 mm Höhe 165 mm T-Nutengröße: 17 mm Anzahl T-Nuten: 3 Stk. Tischlänge: 600 mm Tischbreite: 240 mm Traglast: 80 kg Fußbreite: 280 mm Fußlänge: 340 mm Verfahrweg x-Achse: 390 mm Verfahrweg y-Achse: 150 mm Schwenkbereich: 360° Nonius Handräder: 0,05 mm Gewicht ca. 56 kg

756,14 €* 795,93 €* (5% gespart)
(-44,05 € gespart)

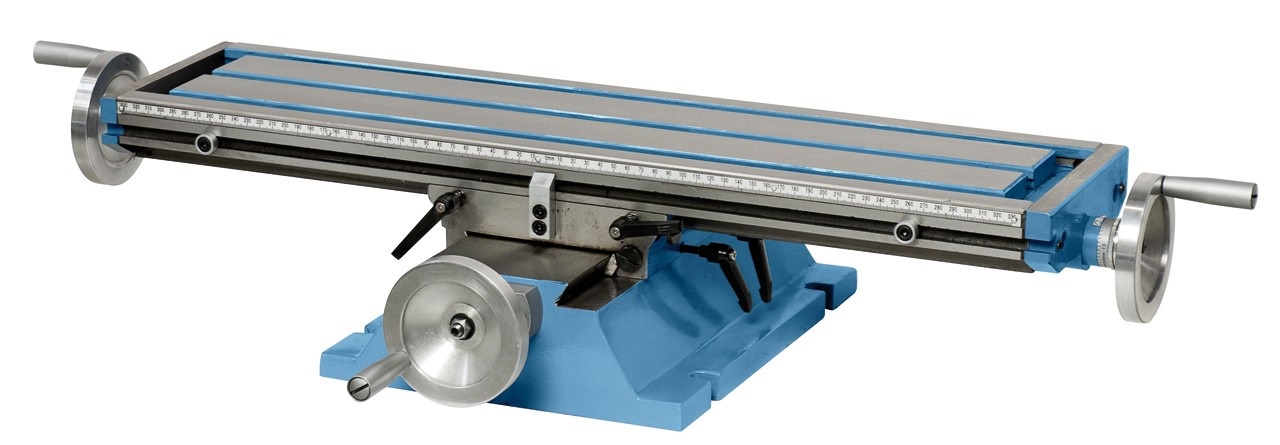

Kreuztisch KT 700 x 180
  Technische Daten: Länge: 838 mm Breite: 468 mm Höhe: 60 mm T-Nutengröße: 12 mm Anzahl T-Nuten: 3 Stk. Tischlänge: 705 mm Tischbreite: 180 mm Traglast: 40 kg Fußbreite: 270 mm Fußlänge: 335 mm Verfahrweg x-Achse: 490 mm Verfahrweg y-Achse: 170 mm Nonius Handräder: 0,05 mm Gewicht ca.: 53 kg

836,85 €* 880,90 €* (5% gespart)
(-48,29 € gespart)

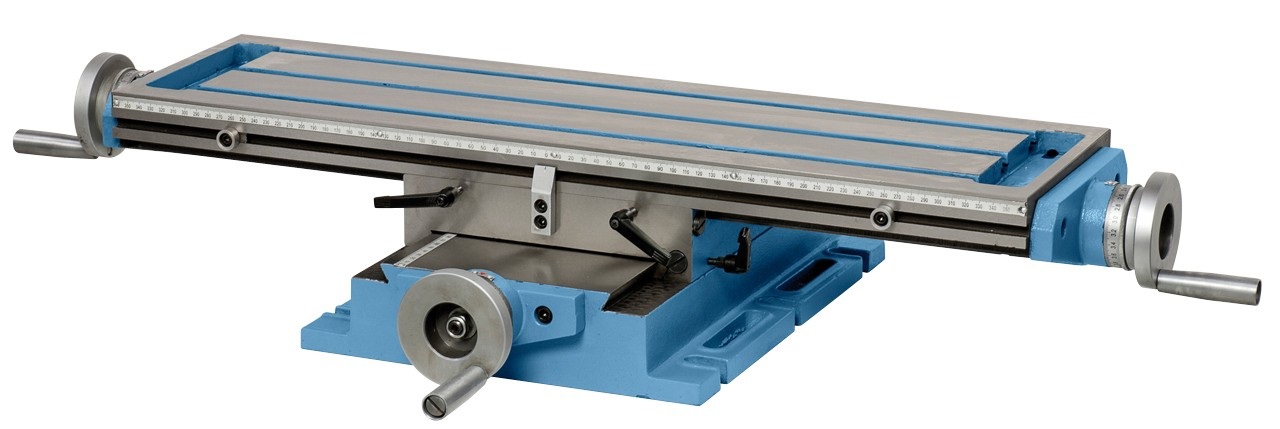

Kreuztisch KT 730 x 210
  Technische Daten: Länge: 1020 mm Breite: 535 mm Höhe: 154 mm T-Nutengröße: 12 mm Anzahl T-Nuten: 3 Stk. Tischlänge: 730 mm Tischbreite: 210 mm Traglast: 80 kg Fußbreite: 315 mm Fußlänge: 390 mm Verfahrweg x-Achse: 490 mm Verfahrweg y-Achse: 200 mm Nonius Handräder: 0,02 mm Gewicht ca.: 67 kg

917,57 €* 965,86 €* (5% gespart)

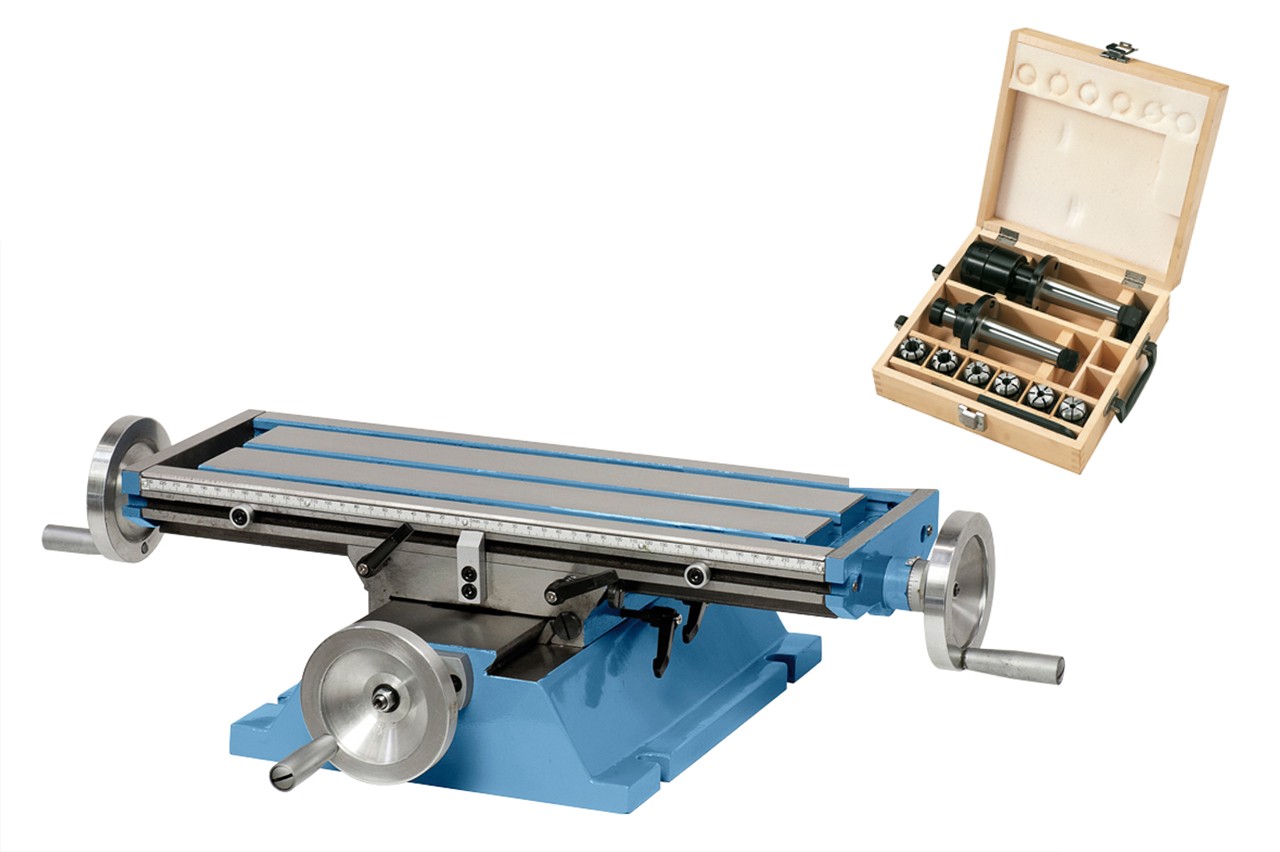

Kreuztisch und Fräseraufnahme für SRB 40
  Kreuztisch und Fräseraufnahme mit Spannzangen 6 - 16 mm 8-tlg. für Schnellradialbohrmaschine SRB 40

1.412,57 €* 1.486,91 €* (5% gespart)

Wissenswertes über Kreuztische

Bei punktgenauen Bohrungen oder Fräsarbeiten wird im Normalfall nicht mit der freien Hand gearbeitet, weil es fast unmöglich ist, die Hand so ruhig zu halten. Deshalb gibt es viele Hilfsgeräte die eine genaue Bohrung ermöglichen, wie zum Beispiel ein Bohrständer oder auch Kreuztische.

Mit einem Kreuztisch lassen sich die Materialien millimetergenau platzieren und zur Ausarbeitung ausrichten. Sie sind also behilflich für die Genauigkeit bei den Arbeiten. Es gibt jedoch Unterschiede zwischen den Modellen.

Die Unterschiede:

Der erste Unterschied der Modelle liegt in der Größe. Welche Maße der Tisch haben muss und welche Quer- und Längshub er benötigt, hängt von seinem späteren Einsatzgebiet ab. Der größte Unterschied macht sich in der Verarbeitungsqualität bemerkbar. Umso hochwertiger der Kreuztisch gebaut ist, umso besser und genauer kann er die Bohrungen durchführen. Er unterscheidet sich auch in der Verstellbarkeit. Lässt er sich in zwei Richtungen verstellen oder ist er auch schwenkbar?

Info:

Er hat zwei Achsen, weswegen er auch als XY-Tisch oder Koordinatentisch genannt wird. Auf den Achsen sind zwei Führungen zu finden und ein Arbeitstisch, der sich auf den Führungen hin- und herschieben lässt. Es sind mehrere T-Nuten eingebaut, mit diesen kann man das Produkt auf dem Tisch platzieren. Die Führungen sind zusammen gekreuzt, so lässt sich ein Material in zwei Richtungen verrücken.

Je länger der Verfahrweg und somit der Hub der beiden Achsen ist, umso größer ist der Platz, in der sich ein Material bearbeiten lässt. Mithilfe von Kurbeln kann man den Koordinatentisch ausrichten. Falls ein Kreuztisch noch nicht in einer Maschine integriert ist, ist es möglich ihn gesondert zu erwerben.

Quintessenz:

Um Materialien ganz genau ausrichten und diese zum Beispiel mit einer Fräsmaschine wirklich explizit bearbeiten zu können, sind Kreuz- oder Koordinatentische ein wertvolles Hilfsmittel. Die Kosten richten sich meistens nach der Qualität, der Ausstattung und der Größe des jeweiligen Produkts.
