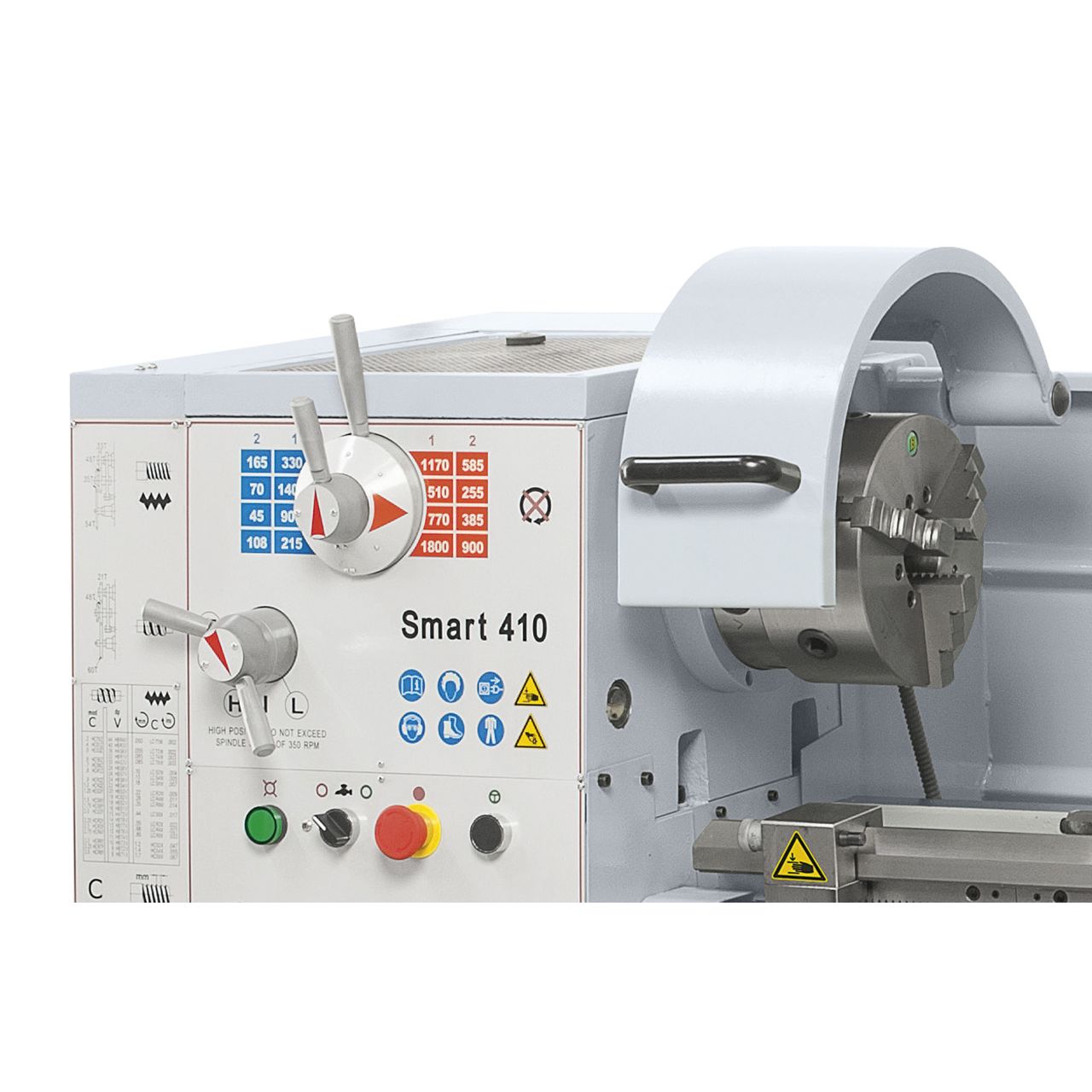

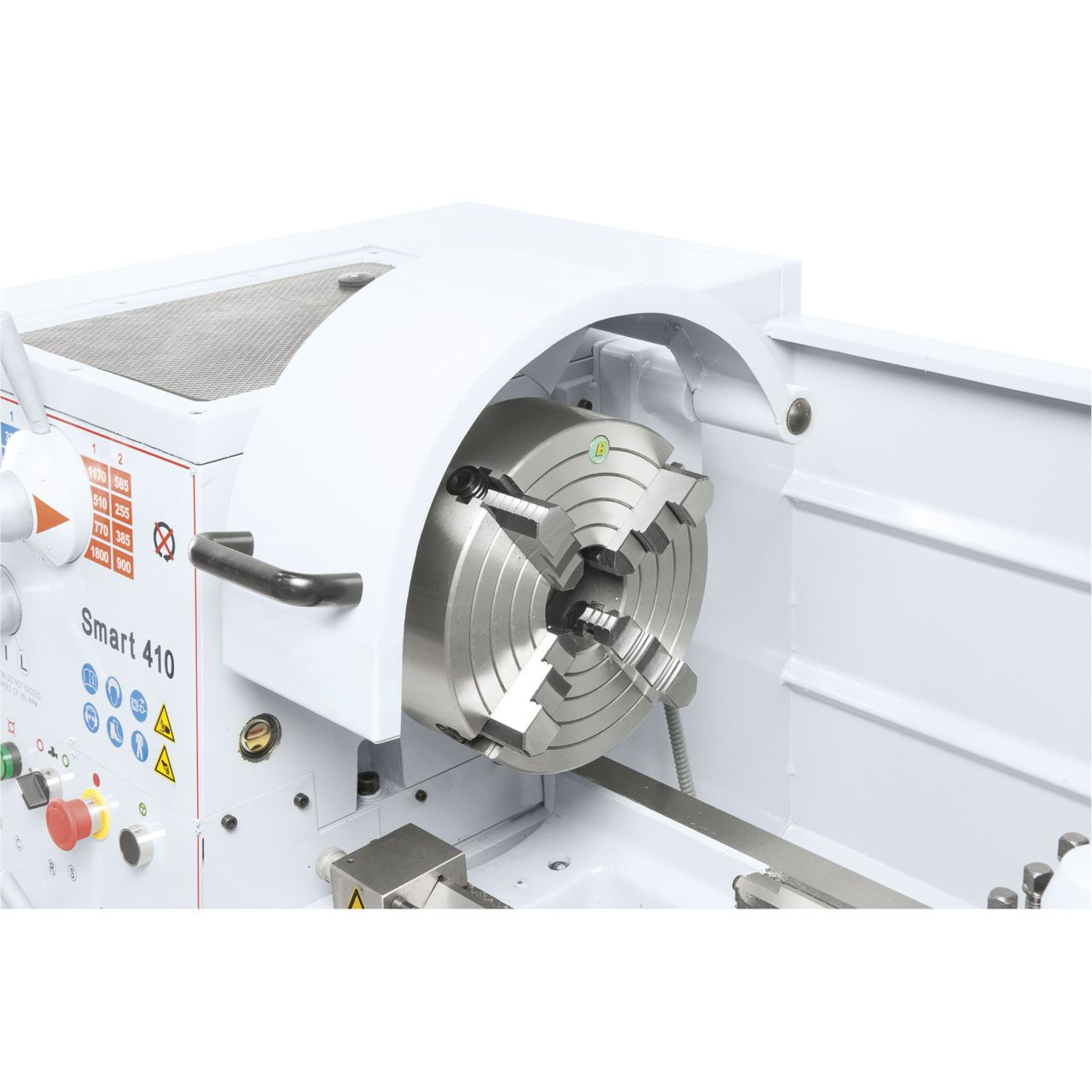

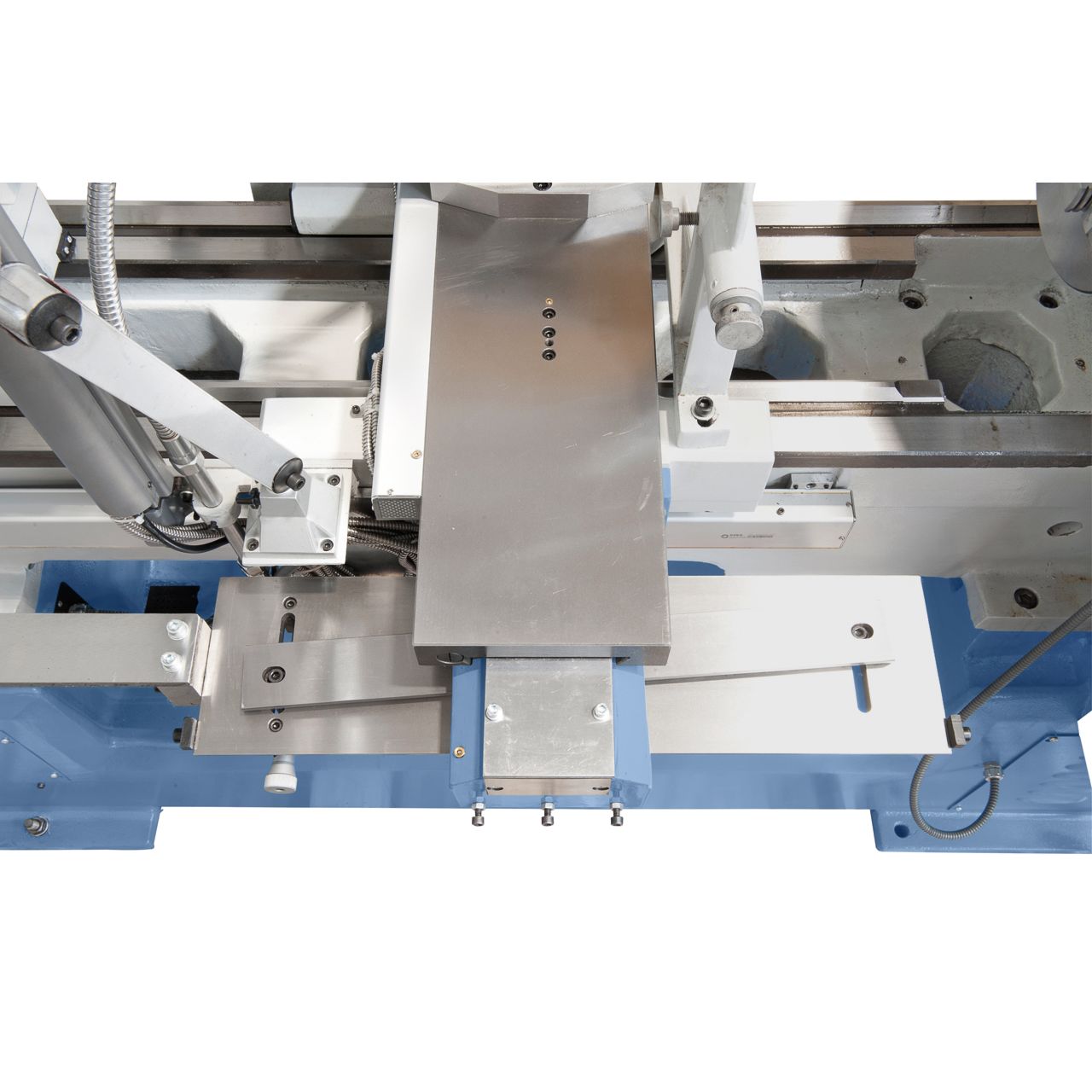

Universal-Drehmaschine Smart 410 x 1000

14.669,00 €*

Versandkostenfrei

Nicht mehr verfügbar

Produktnummer: 03-1297XL

Produktinformationen "Universal-Drehmaschine Smart 410 x 1000"

Die Universaldrehmaschine Smart 410 eignet sich zur Ausführung von leichten und mittelschweren Dreharbeiten.
Schon die Grundausstattung behinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, ...),
wodurch diese Maschine universell einsetzbar ist. Zur Reduzierung der Fertigungszeiten ist dieses Modell serienmäßig mit einer 3-Achs-Digitalanzeige ausgestattet.

Beschreibung

Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
Moderne Hauptspindellagerung mit Schrägkugellagern in Präzisionsausführung
Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen
Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe

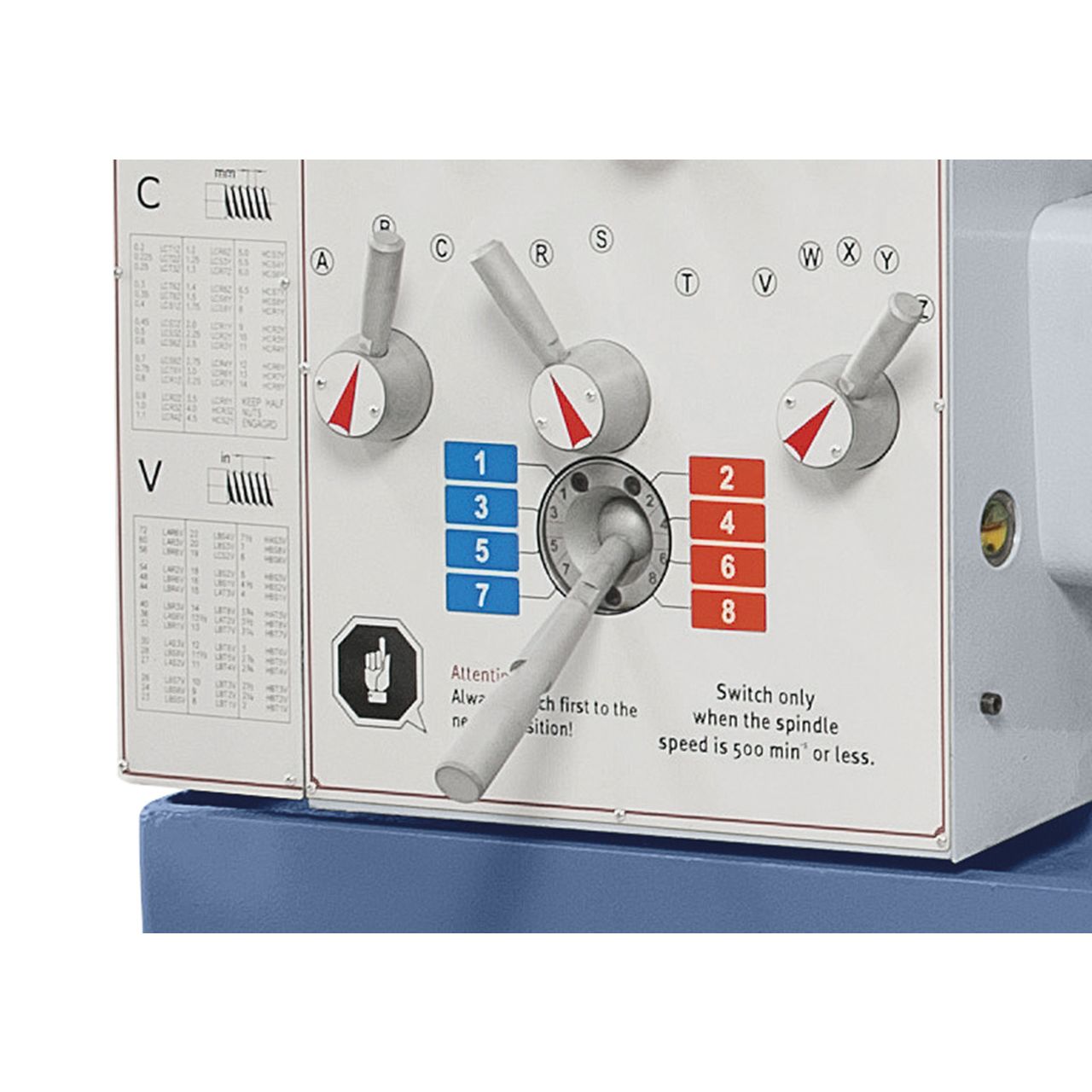

Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,02 mm)
Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser

Technische Daten:

Spitzenweite: 1000 mm
Spitzenhöhe: 205 mm
Umlaufdurchmesser über Bett: 410 mm
Umlaufdurchmesser über Kröpfung: 580 mm
Umlaufdurchmesser über dem Planschlitten: 255 mm
Bettbreite: 250 mm
Spindelbohrung: 52 mm
Spindelaufnahme: DIN 55029, D1 - 6
Drehzahlbereich: (16) 45 - 1800 U/min
Bereich Längsvorschübe: (17) 0,05 - 1,7 mm/U
Bereich Planvorschübe: (17) 0,025 - 0,85 mm/U
Metrische Gewinde: (42) 0,2 - 14 mm
Zollgewinde: (45) 2 - 72 Gg/1“
Pinolendurchmesser: 50 mm
Pinolenweg: 120 mm
Pinolenaufnahme: MK 4
Motorleistung: 3,0 / 4,5 kW
Maschinenabmessung (B x T x H): 2030 x 1000 x 1450 mm
Gewicht ca.: 1550 kg

Lieferumfang:

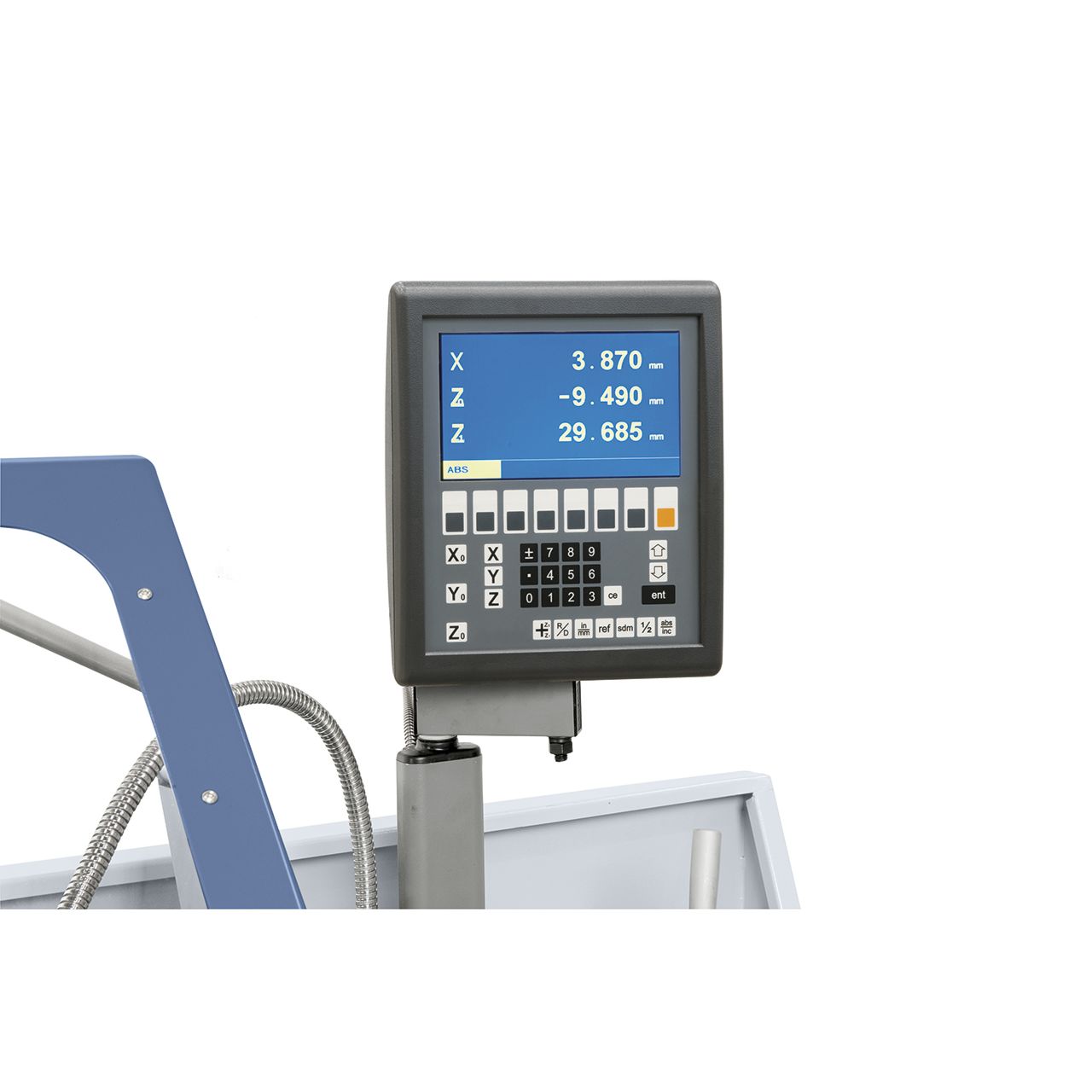

3-Achs-Digitalanzeige ES-12 V mit LCD-Display
3-Backenfutter DK11-200 mm / D6
Aufspannscheibe 350 mm
Feststehende Lünette- Durchlass diam. max. 135 mm
Mitlaufende Lünette- Durchlass diam. max. 65 mm
Kühlmitteleinrichtung

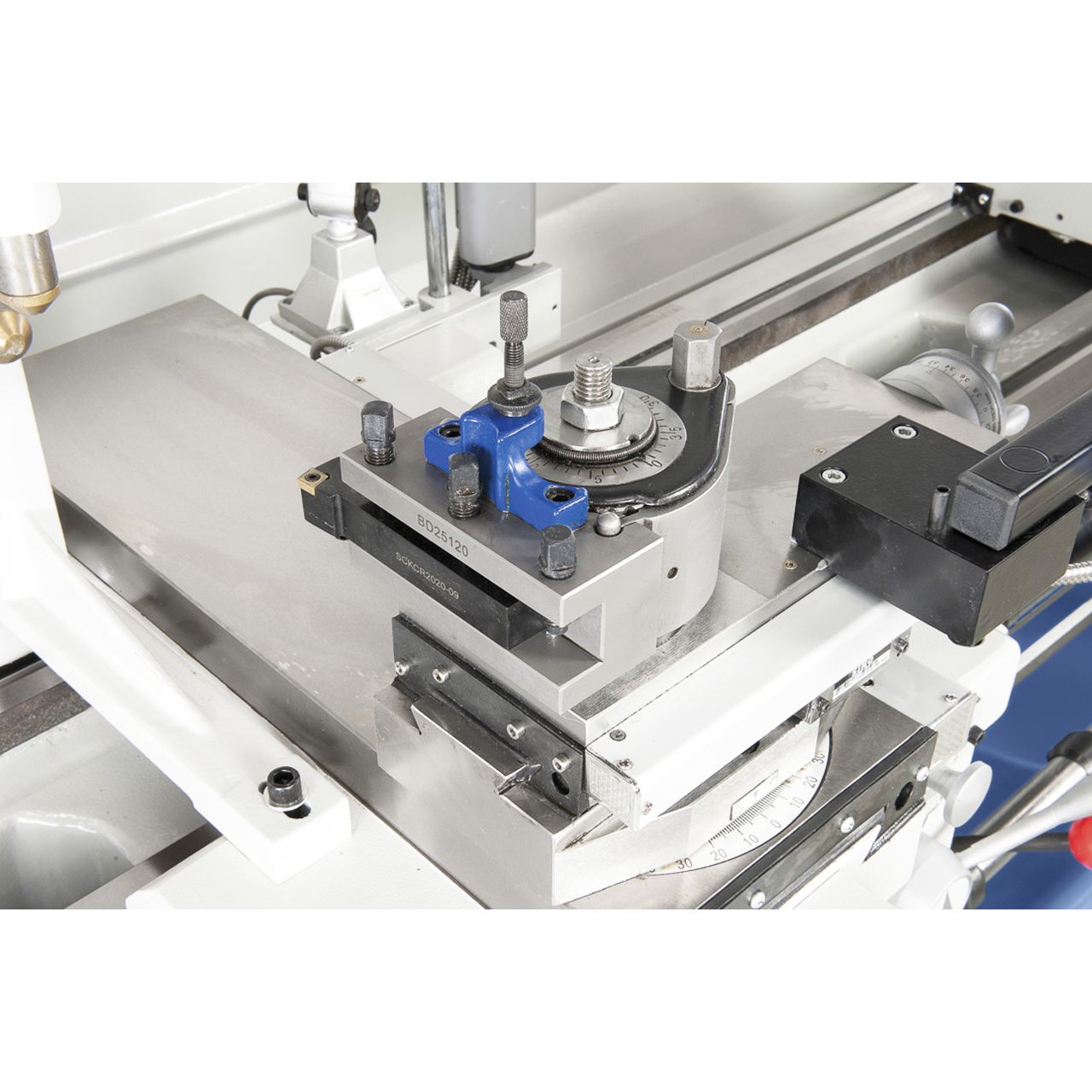

Vierfachstahlhalter
Schutzeinrichtung bei Vierfachstahlhalter
Mikrometer-Längsanschlag
Rutschkupplung

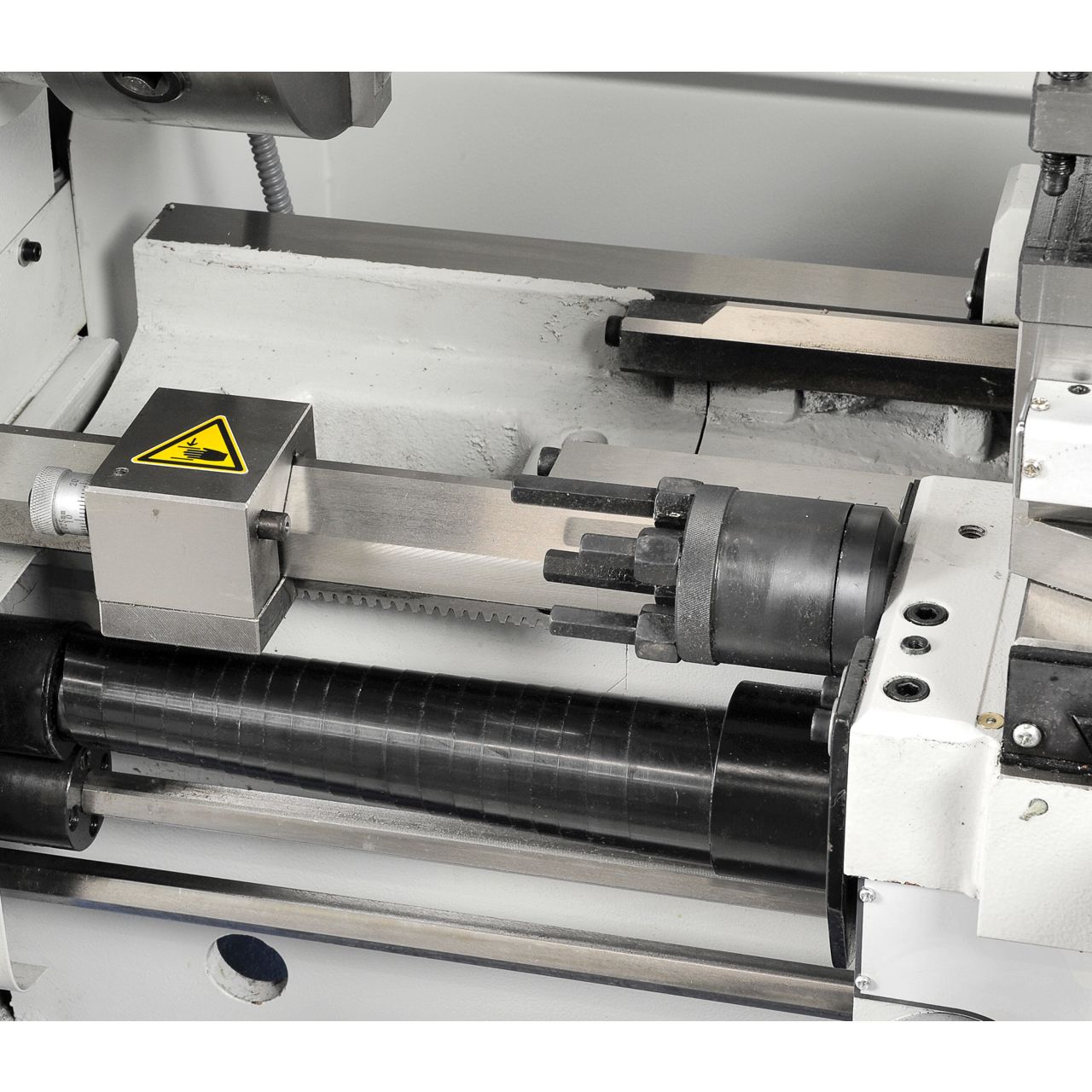

Revolveranschlag mit Feineinstellung
Gewindeuhr
Motor mit Magnetbremse nach CE-Norm
Fußpedal mit Bremsfunktion nach CE
Erstbefüllung mit Shell Tellus 46
LED-Maschinenleuchte

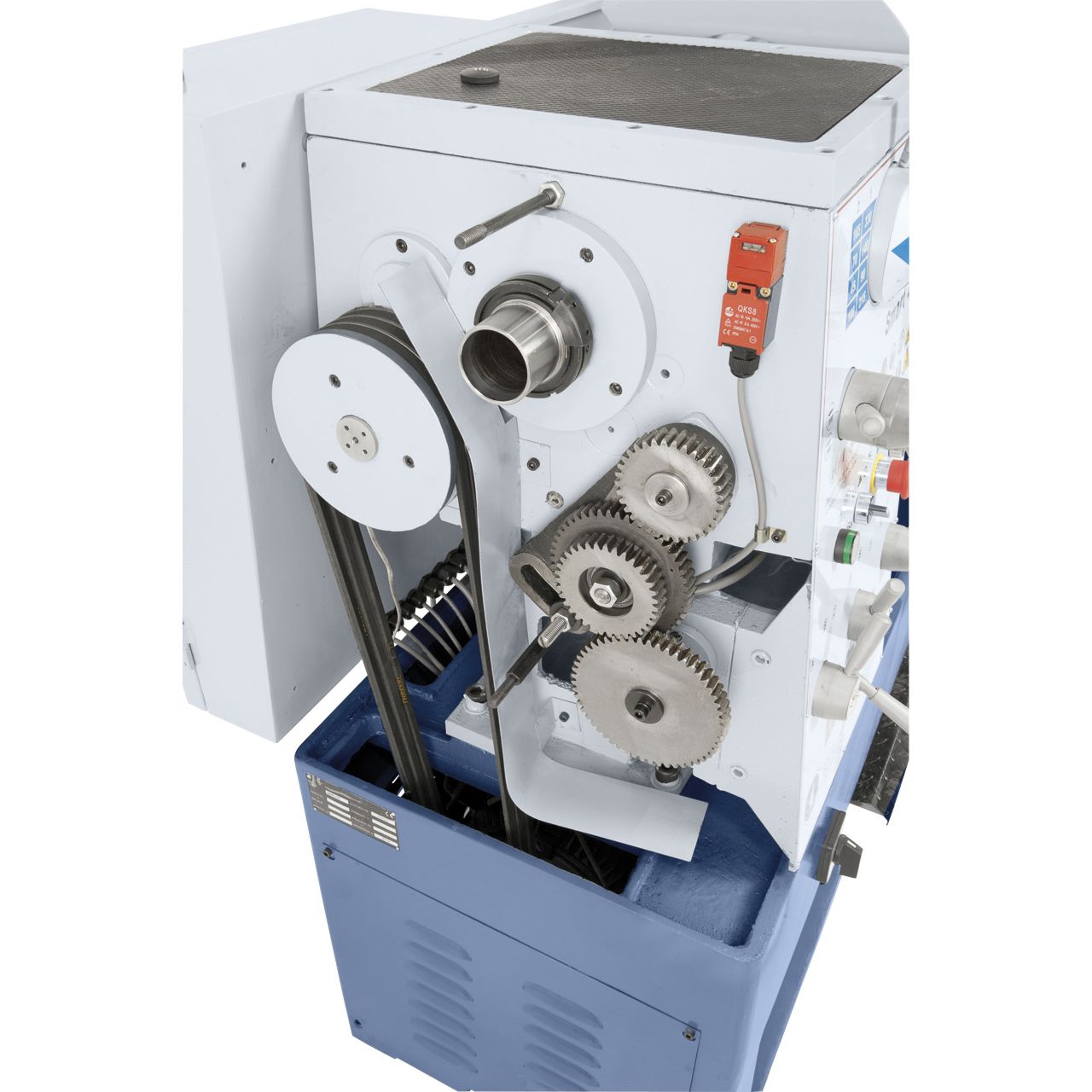

Wechselräder
Reduzierhülse
2 Zentrierspitzen
Spänerückwand
Bedienungswerkzeug

(-2,63 € gespart)

Universal-Kühlmittelkonzentrat RK 12, 5 Liter

Anwendungskonzentration je nach Zerspannung 3 - 10 % 5 L Kanister

Inhalt: 5 Liter (9,97 €* / 1 Liter)

49,85 €* 52,48 €* (5.01% gespart)

(-18,42 € gespart)

Spannzangenset 5C

Beschreibung: Für Spannzangenfutter 5C 24 tlg., 3 - 26 mm

350,18 €* 368,60 €* (5% gespart)

(-6,44 € gespart)

Weiche Monoblockbacken DSJ-DK12-200

Futtergröße: 200 mm A: 85 mm B: 22 mm C: 57 mm D: 10 mm E: 10 mm

122,26 €* 128,70 €* (5% gespart)

(-4,37 € gespart)

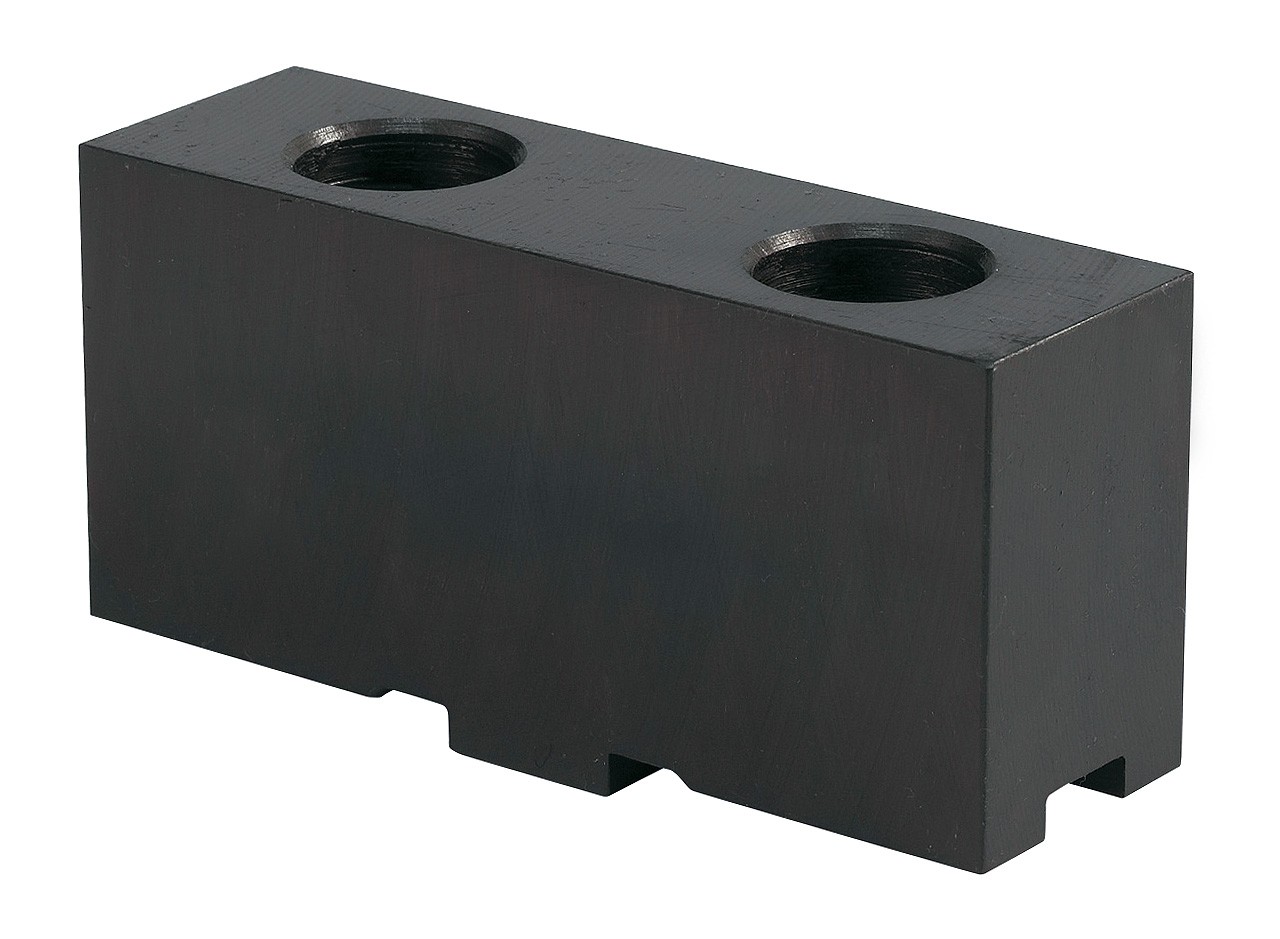

Weiche Aufsatzbacken DSTJ-DK11-200

Futtergröße: 200 mm A: 90 mm B: 27 mm C: 43,5 mm D: 7,95 mm E: 24 mm F: 44,5 mm G: 12,69 mm H: 40 mm I: 3,2 mm J: 4 mm Bolzengröße: M10

83,10 €* 87,47 €* (5% gespart)

(-4,37 € gespart)

Umkehr-Aufsatzbacken DTJ-DK11-200

Futtergröße: 200 mm L: 80 mm B: 30 mm H: 45 mm h: 10,5 mm a: 12,69 mm b: 7,95 mm e: 22,2 mm t: 3 mm t1: 4 mm z-d: 2-11

83,10 €* 87,47 €* (5% gespart)

Mitl. Körnerspitze Typ PC - MK 4

Eigenschaften Universalausführung für alle Arten von Dreharbeiten (Schruppen, Schlichten, Feindrehen und Kopieren). Laufkörper aus Werkzeugstahl, gehärtet und geschliffen. Hohe Rundlaufgenauigkeit, besonders leichter Lauf. Wartungsfreie Dauerschmierung, Spitzenwinkel 60°. Technische Daten: L: 192,7 mm D: 60 mm L1: 36,5 mm d: 32 mm D1: 31,267 mm Radiallast: 1280 N Max. Drehzahl: 3500 U/min Genauigkeit: 0,005 mmL: 192,7 mm

104,45 €* 109,96 €* (5.01% gespart)

Details

(-10,74 € gespart)

Mitl. Körnerspitze SMA - MK 4

Mitl. Körnerspitze mit 7 auswechselbaren Einsätzen erhältliche Größen: MK 2 MK 3 MK 4 MK 5

204,17 €* 214,91 €* (5% gespart)

(-10,31 € gespart)

Mitl. Zentrierkegel MK 4 / 125 mm

Technische Daten: L: 206 mm L1: 102,5 mm D: 130 mm D1: 31,267 mm d: 40 mm Ө: 60° Erhältliche Größen: MK 2 - 60 mm MK 3 - 100 mm MK 4 - 125 mm MK 5 - 150 mm

195,86 €* 206,17 €* (5% gespart)

(-9,81 € gespart)

Revolverkopf MK 4 mit 6 Stationen

Technische Daten: Kopfdurchmesser: 127 mm Aufnahmebohrung für Einsätze: 25 mm Aufnahmeschaft: MK 4 Eigenschaften Einsätze optional erhältlich

186,36 €* 196,17 €* (5% gespart)

(-16,92 € gespart)

Einsätze für Revolverkopf MK4

Eigenschaften Inhalt: 1 Stk. Spannzangenfutter für ER20 Spannzangen (Spannbereich 1 - 13 mm) 2 Stk. Zahnkranzbohrfutter 1 - 16 mm inkl. Bohrfutterdorn 1 Stk. Rollkörner MK 2 6 Stk. Schneidkluppen M3 - M16 9 Stk. Einsätze für Gewindebohrer M3 - M16 2 Stk. Halterung für Schneidkluppen bzw. Einsätze für Gewindebohrer

321,69 €* 338,61 €* (5% gespart)

(-10,19 € gespart)

Weiche Monoblockbacken SJ-PS3-250

Technische Daten: Futtergröße: 250 mm A: 105 mm B: 28 mm C: 63 mm D: 11 mm E: 12 mm

193,48 €* 203,67 €* (5% gespart)

(-9,13 € gespart)

Mitlaufende Hochleistungs-Körnerspitze NCK-A MK 4

Technische Daten: L: 205,5 mm D: 70 mm L1: 40 mm d: 32 mm D1: 31,267 mm Max. Belastung: 800 kg Max. Drehzahl: 3800 U/min Genauigkeit: 0,005 mm

173,30 €* 182,43 €* (5% gespart)

(-40,56 € gespart)

Schnellwechsel-Stahlhalter System Multifix Größe B

Eigenschaften Stahlhalter-Set bestehend aus: Stahlhalterkopf, 3 gerade Einsätze, 1 Prismeneinsatz Durch hohe Präzision wiederholbare Wechselgenauigkeit über Jahre unter 0,01 mm Einfache Bedienung 40 mögliche Winkelverstellungen der Werkzeuge Höheneinstellung ohne Unterlegen von Blechen Leichtes Lösen und Arretieren des jeweiligen Werkzeughalters durch Exzenterspannung Zur Selbstmontage Werkzeugträgerkopf und Wechselhalter sind aus hochwertigem Stahl und in profilgeschliffener Ausführung Der Werkzeughalter bildet mit dem Stahlhalterblock eine verwindungsfreie Einheit Technische Daten: Stahlhalter Drehdurchmesser der Maschine Antriebsleistung der Maschine Type B 300 – 500 mm 7,0 kW

770,37 €* 810,93 €* (5% gespart)

(-8,24 € gespart)

Wechselhalter mit geradem Einsatz 25 x 120 mm f. Größe B

Technische Daten: L: 25 mm h: 120 mm

156,69 €* 164,93 €* (5% gespart)

(-7,69 € gespart)

Wechselhalter mit geradem Einsatz 32 x 140 mm f. Größe B

Technische Daten: L: 32 mm h: 140 mm

146,00 €* 153,69 €* (5% gespart)

(-7,12 € gespart)

Wechselhalter mit Prismeneinsatz diam. 32 x 130 mm f. Gr. B

Technische Daten: L: 130 mm D Ø max: 32 mm

135,32 €* 142,44 €* (5% gespart)

(-11,75 € gespart)

Drehmeisselsatz 6-tlg., 20 mm

Eigenschaften 6-tlg. Drehmeisselsatz mit HM-Wendeplatten TiN-beschichtet Schaftgröße 20 mm Inklusive Bohrstange Lieferung in Holzkassette

223,16 €* 234,91 €* (5% gespart)

(-3,30 € gespart)

Maschinenschuh NE 160

Technische Daten: Belastbarkeit: 1000 kg Durchmesser: 160 mm

62,92 €* 66,22 €* (4.98% gespart)

Kegeldreheinrichtung f. Smart 410 / Vario

Eigenschaften Kegeldreheinrichtung zur nachträglichen Montage an den Maschinen: Smart 410 x 1000 Smart 410 x 1500 Smart 410 x 1000 Vario Smart 410 x 1500 Vario

616,07 €* 648,49 €* (5% gespart)

Details

(-7,81 € gespart)

Kurzkegelflansch FL-200/D6

Eigenschaften Ausführung: Kurzkegelflansch in Gussausführung Mit Camlock-Direktaufnahme nach DIN 55029 Maschinenseitig fertig bearbeitet Futterseitig plan gedreht Anwendungsbereich: Für die Befestigung von Planspiral-Drehfutter und Planscheiben mit zylindrischer Aufnahme Technische Daten: Flanschgröße: 200/D6 Durchmesser: 200 mm Kegel: 6 A: 203 mm B: 39 mm Durchlass: 103 mm

148,38 €* 156,19 €* (5% gespart)

(-22,94 € gespart)

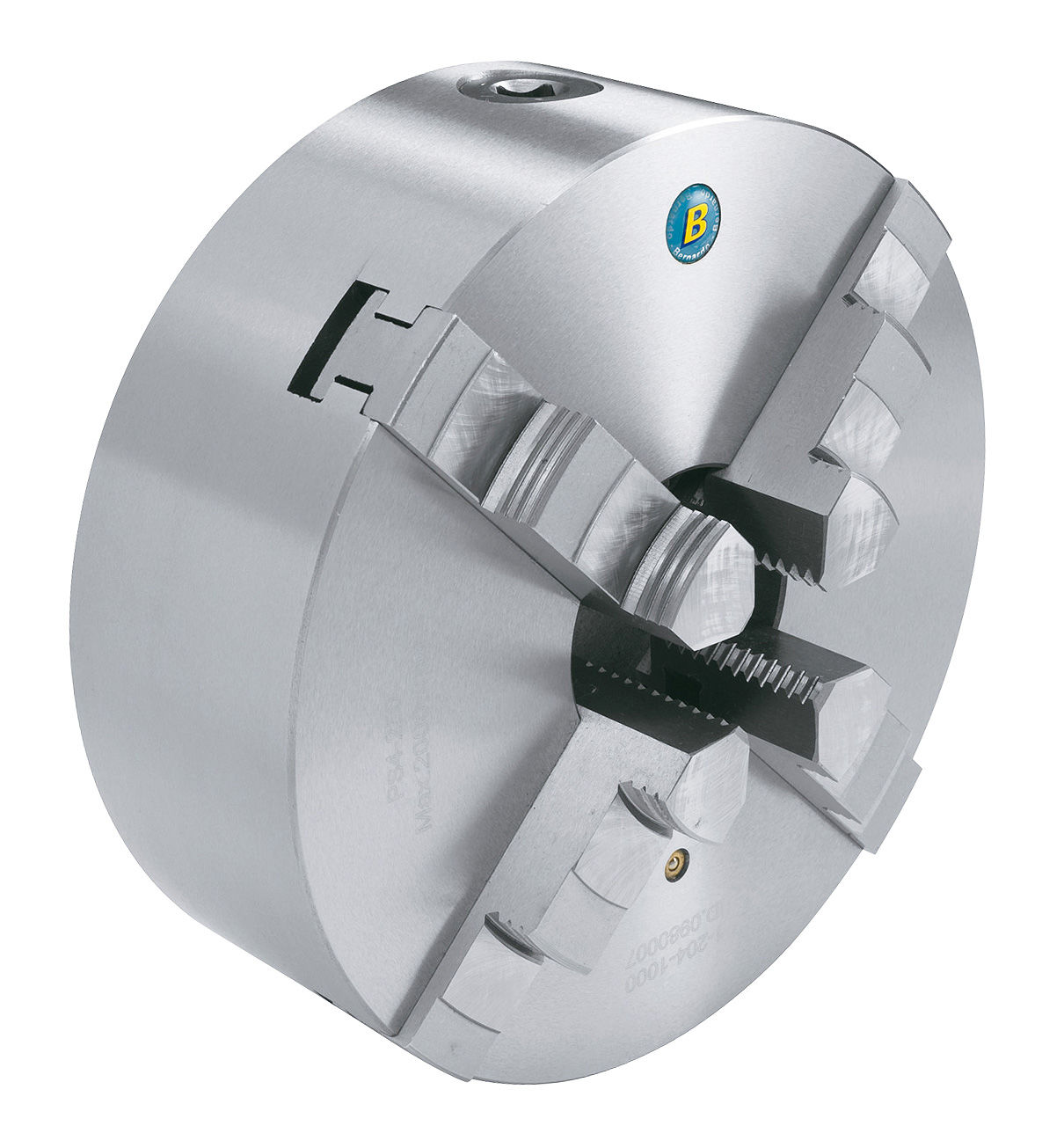

Standard-4-Backenfutter DK12-200/D6

Eigenschaften Ausführung: Standard-Vierbackendrehfutter mit hochwertigem Gusskörper Mit Camlock-Direktaufnahme nach DIN 55029 Inklusive je 1 Satz Dreh- und Bohrbacken Anwendungsbereich: Geeignet für konventionelle Drehmaschinen Standardzubehör: 1 Satz Drehbacken DIJ-DK11 1 Satz Bohrbacken DOJ-DK11 Technische Daten: Futtergröße: 200/D6 D - Durchmesser: 200 mm Taper: 6 D1 (max.): 106,390 mm D2: 133,4 mm D3: 60 mm H1: 90 mm Max. Drehzahl: 2000 U/min Gewicht ca.: 19 kg

435,63 €* 458,57 €* (5% gespart)

(-4,37 € gespart)

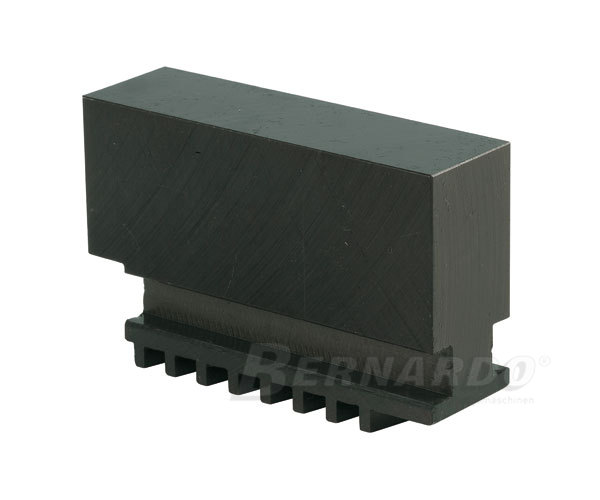

Weiche Monoblockbacken DSJ-DK11-200
