Universal-Drehmaschine Smart 410 x 1000 Vario

15.935,00 €*

Versandkostenfrei

Sofort verfügbar, Lieferzeit: 3-6 Tage

Produktnummer: 03-1301XL

Produktinformationen "Universal-Drehmaschine Smart 410 x 1000 Vario"

Die Universaldrehmaschine Smart 410 Vario eignet sich zur Ausführung von leichten und mittelschweren Dreharbeiten.
Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, 3-Achs-Positionsanzeige,….)
wodurch diese Maschine universell einsetzbar ist. Weiters ist dieses Modell mit einer stufenlos regelbaren Spindeldrehzahl bis 3000 U/min ausgestattet,
dadurch kann die Drehzahl optimal an das Werkstück und die Vorschubgeschwindigkeit angepasst werden.

Eigenschaften

Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last
Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen

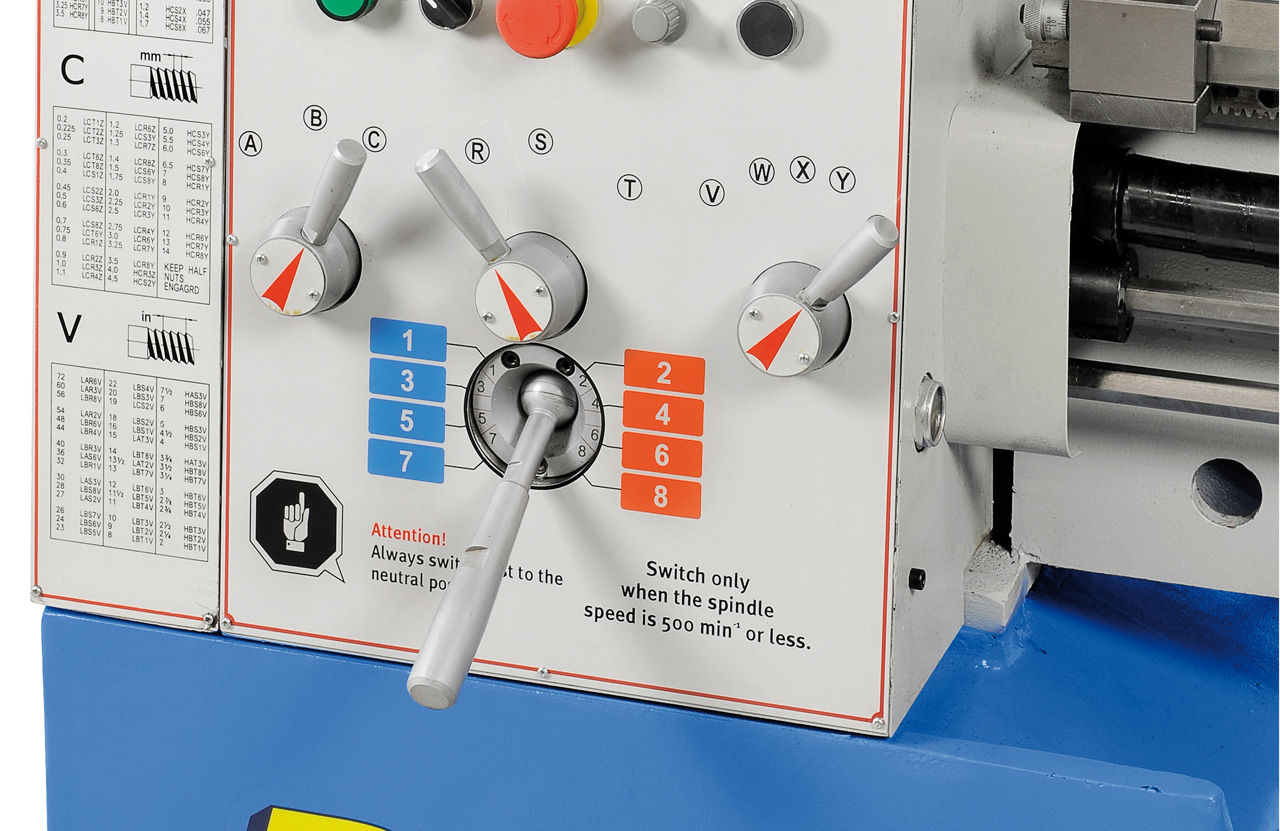

Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
Moderne Hauptspindellagerung mit Schrägkugellagern in Präzisionsausführung
Serienmäßig mit Frequenzumrichter und 3-Achs-Positionsanzeige

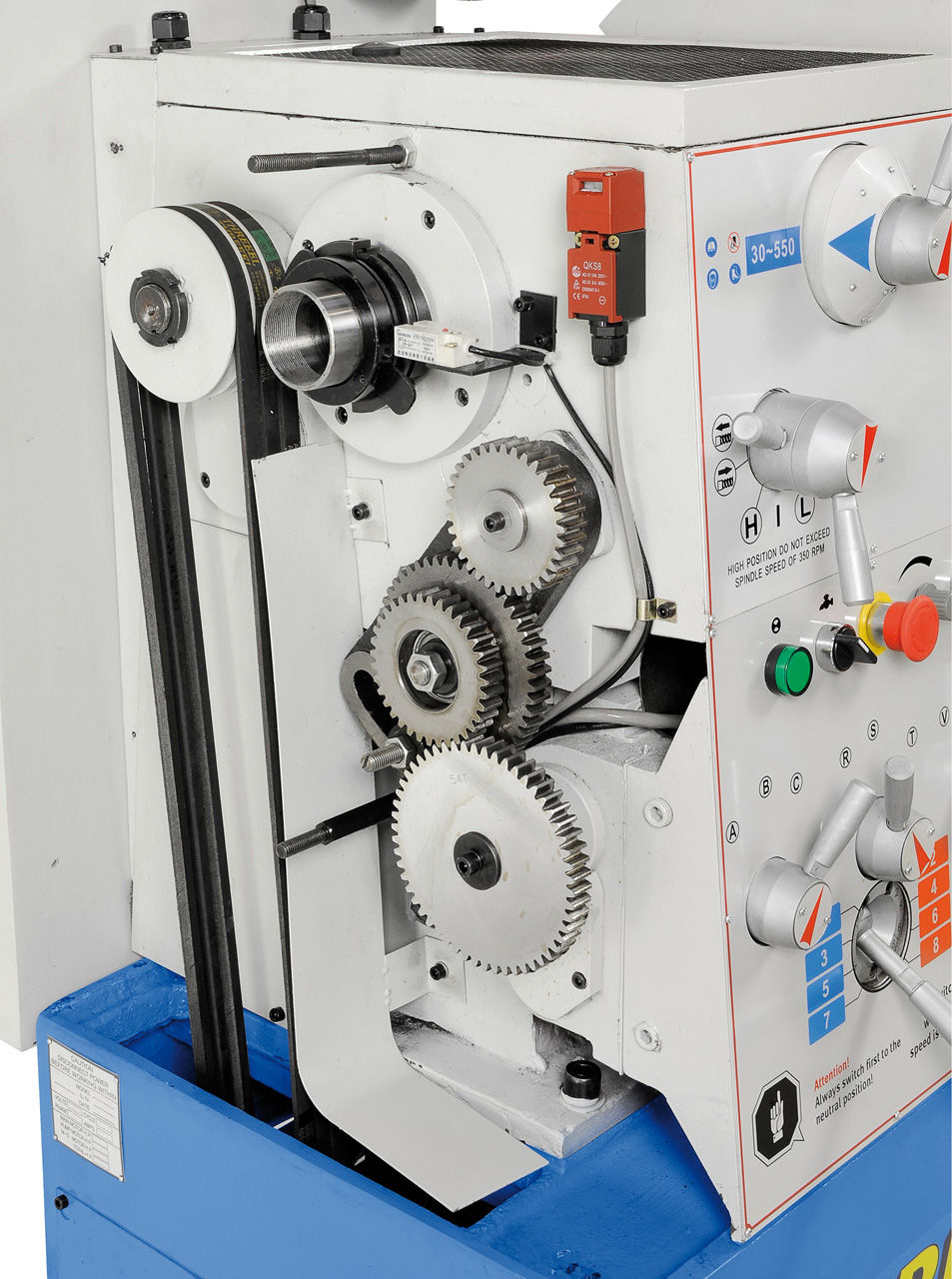

Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar

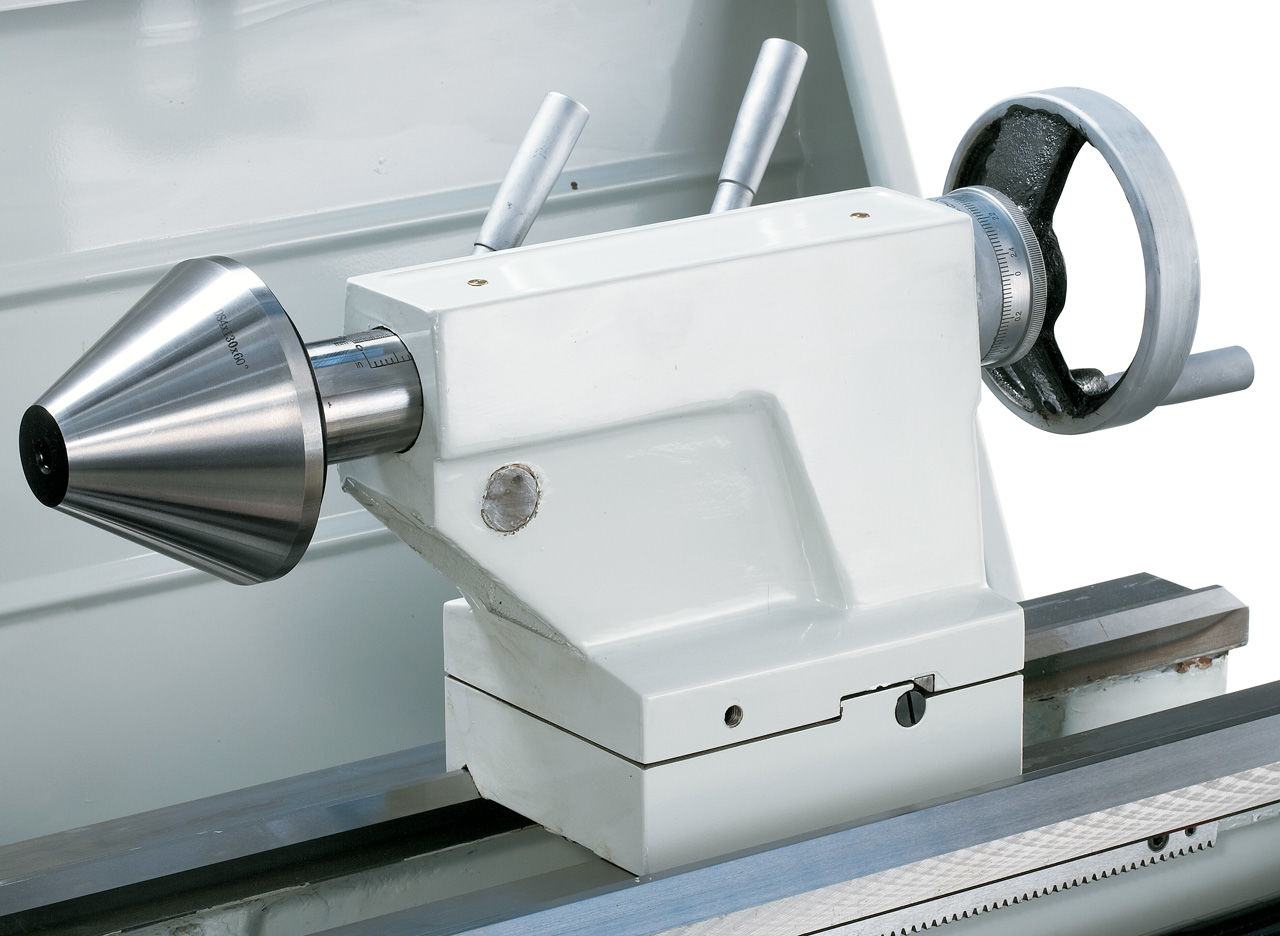

Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,02 mm)
Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser

Technische Daten:

Spitzenweite: 1000 mm
Spitzenhöhe: 205 mm
Umlaufdurchmesser über Bett: 410 mm
Umlaufdurchmesser über Kröpfung: 580 mm
Umlaufdurchmesser über dem Planschlitten: 255 mm
Bettbreite: 250 mm
Spindelbohrung: 52 mm
Spindelaufnahme: DIN 55029, D1 - 6
Drehzahlbereich, 2 Stufen: 30 - 550 / 550 - 3000 U/min
Bereich Längsvorschübe: (17) 0,05 - 1,7 mm/U
Bereich Planvorschübe: (17) 0,025 - 0,85 mm/U
Metrische Gewinde: (42) 0,2 - 14 mm
Zollgewinde: (45) 2 - 72 Gg/1“
Pinolendurchmesser: 50 mm
Pinolenweg: 120 mm
Pinolenaufnahme: MK 4
Motorleistung: 5,5 kW (7,5 PS)
Maschinenabmessung (B x T x H): 2030 x 1000 x 1450 mm
Gewicht ca.: 1550 kg

Lieferumfang:

3-Achs-Digitalanzeige ES-12 V mit LCD-Anzeige

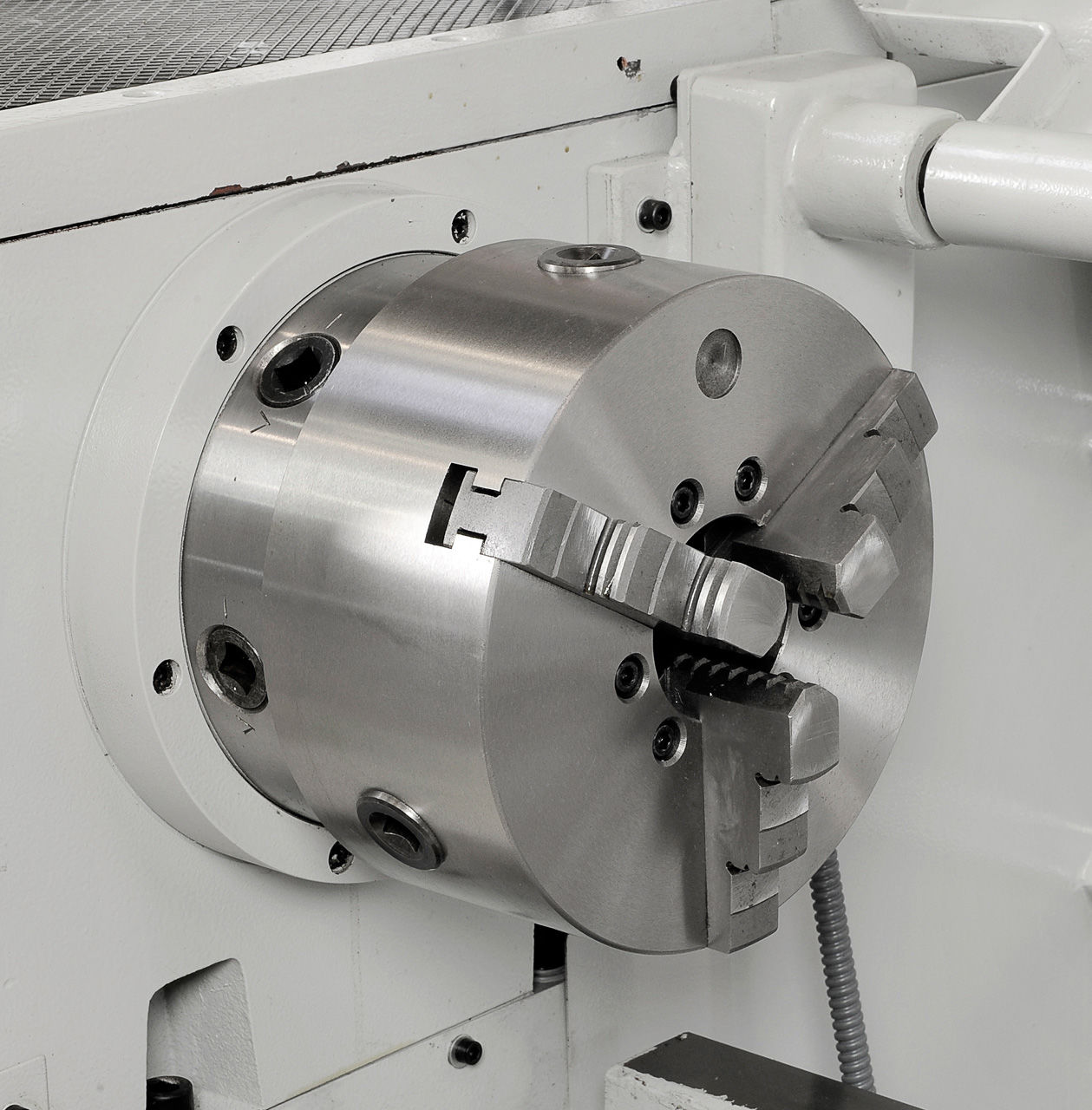

3-Backen-Stahlfutter PO3-200 mm / D6
Aufspannscheibe 350 mm

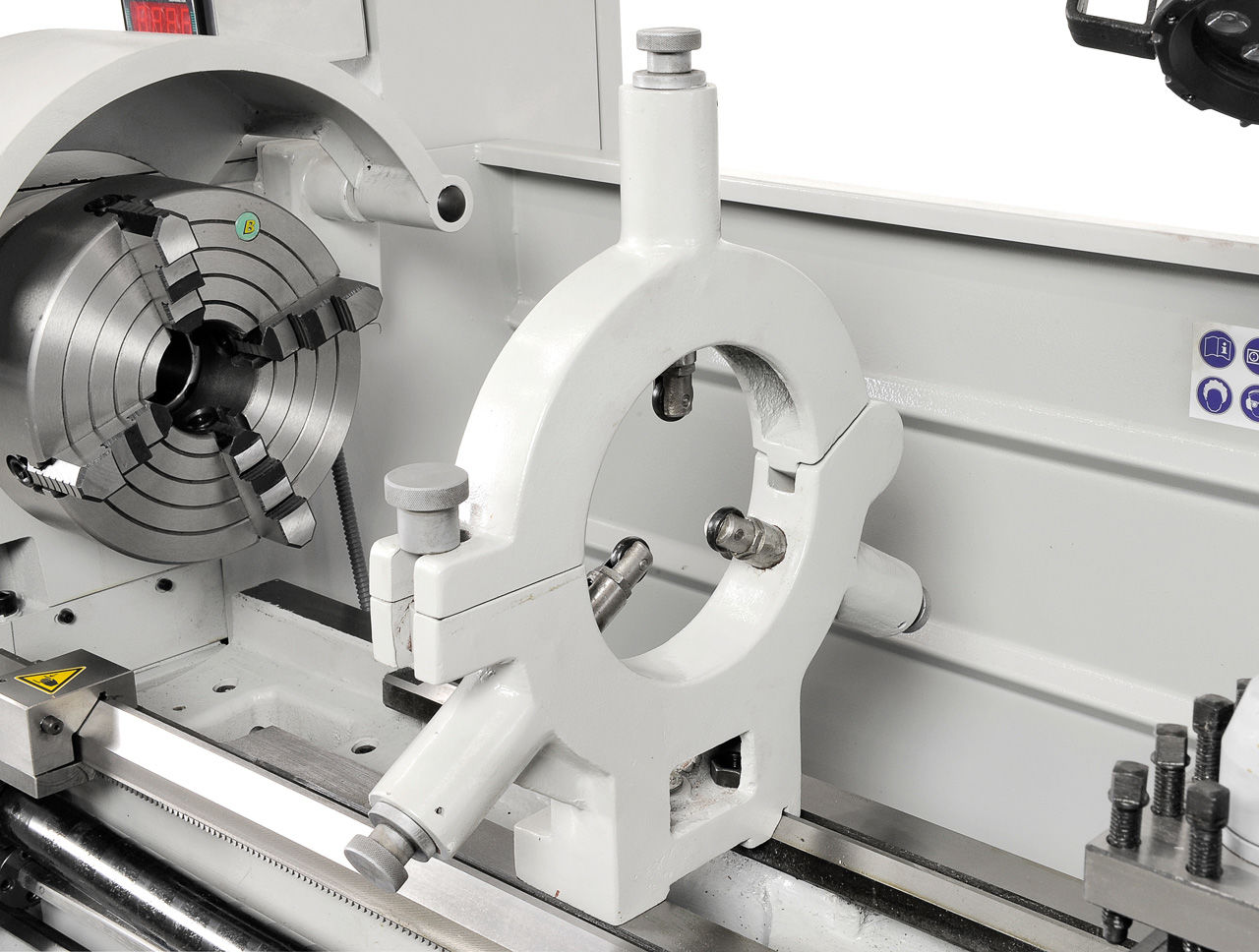

Feststehende Lünette - Durchlass diam. max. 135 mm
Mitlaufende Lünette - Durchlass diam. max. 65 mm
Fußpedal mit Bremsfunktion nach CE

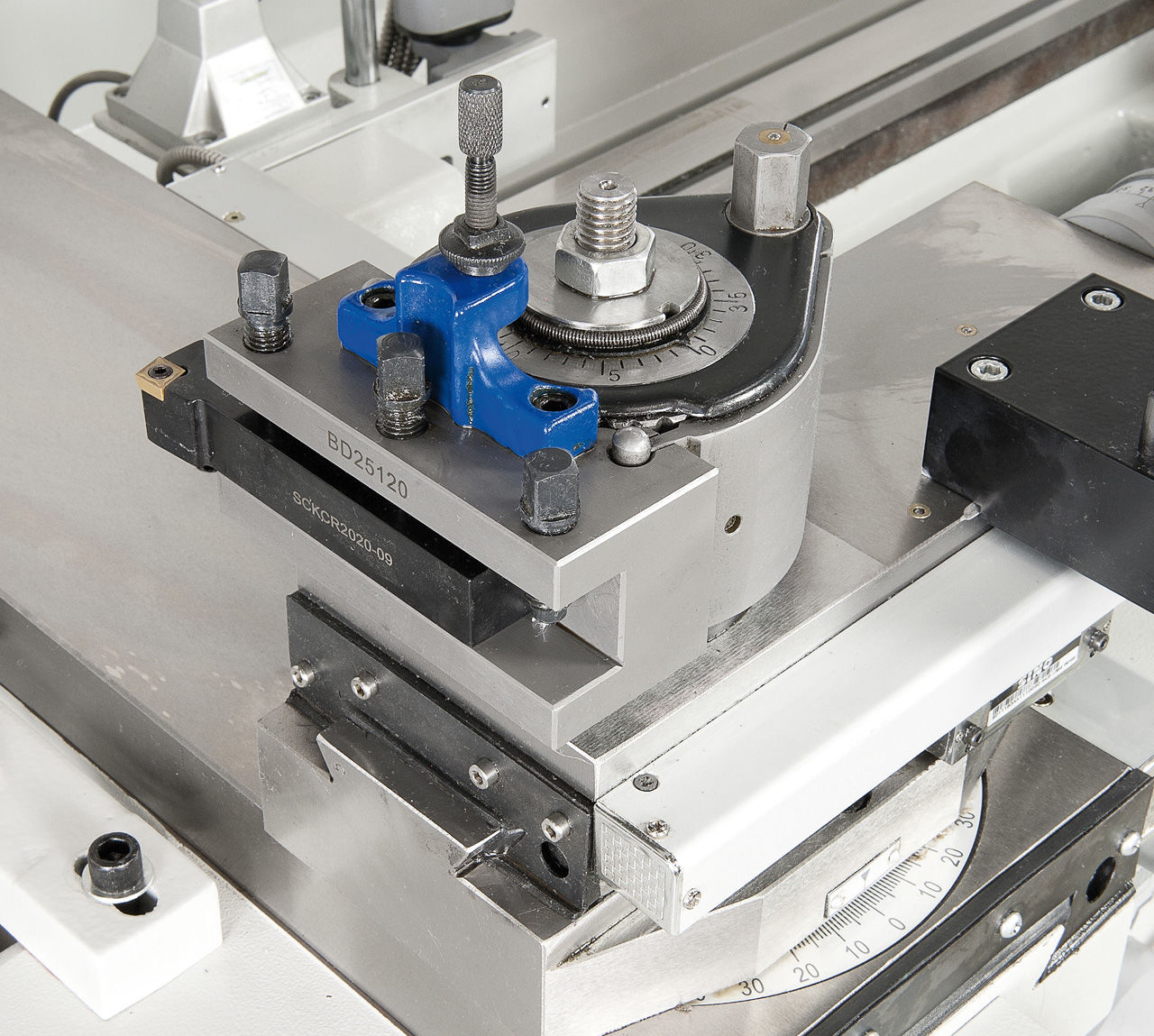

Vierfachstahlhalter
Schutzeinrichtung bei Vierfachstahlhalter
Mikrometer-Längsanschlag
Revolveranschlag mit Feineinstellung
Frequenzumrichter
Erstbefüllung mit Shell Tellus 46
Kühlmitteleinrichtung
Rutschkupplung
Gewindeuhr
LED-Maschinenleuchte
Wechselräder
Reduzierhülse
2 Zentrierspitzen
Spänerückwand
Bedienwerkzeug
