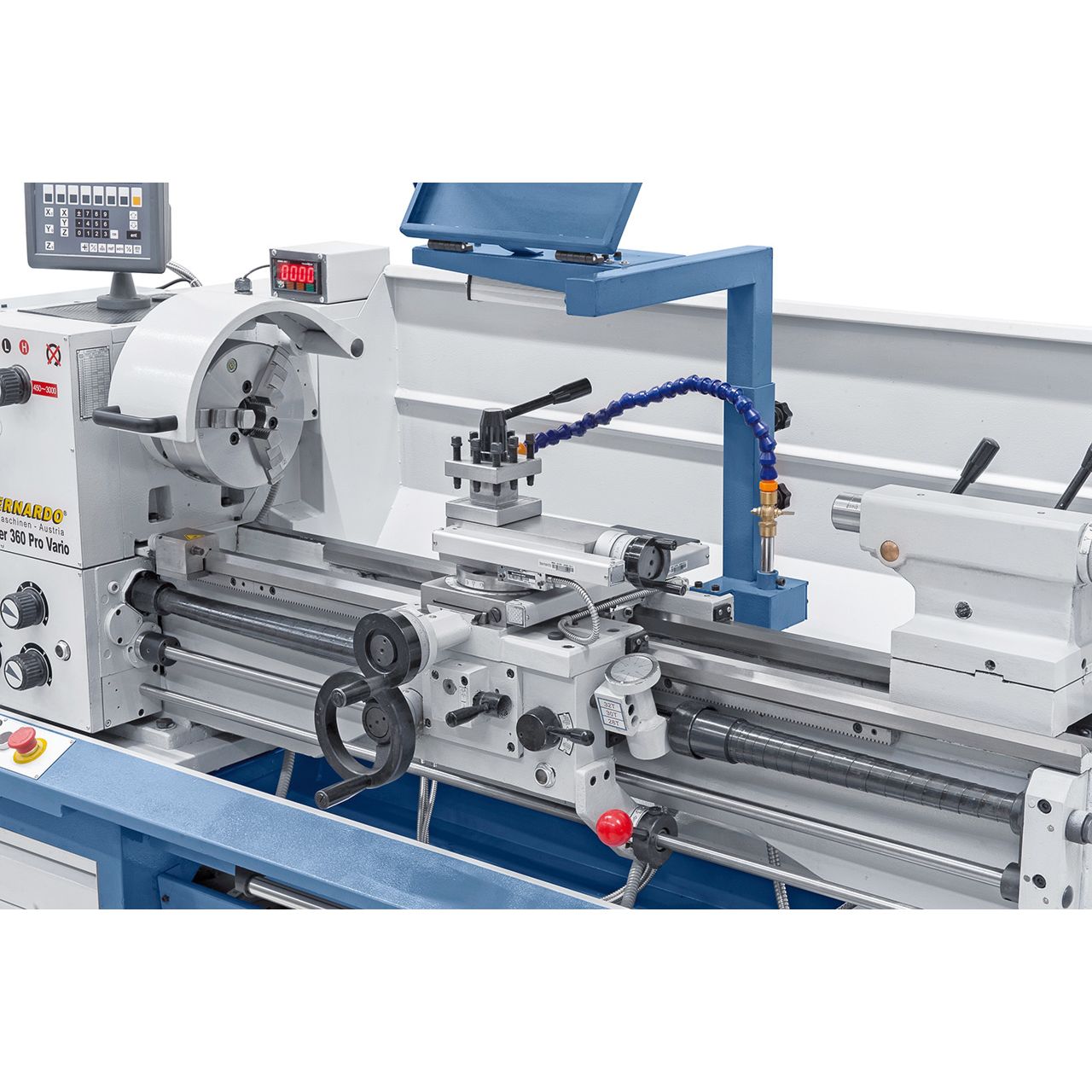

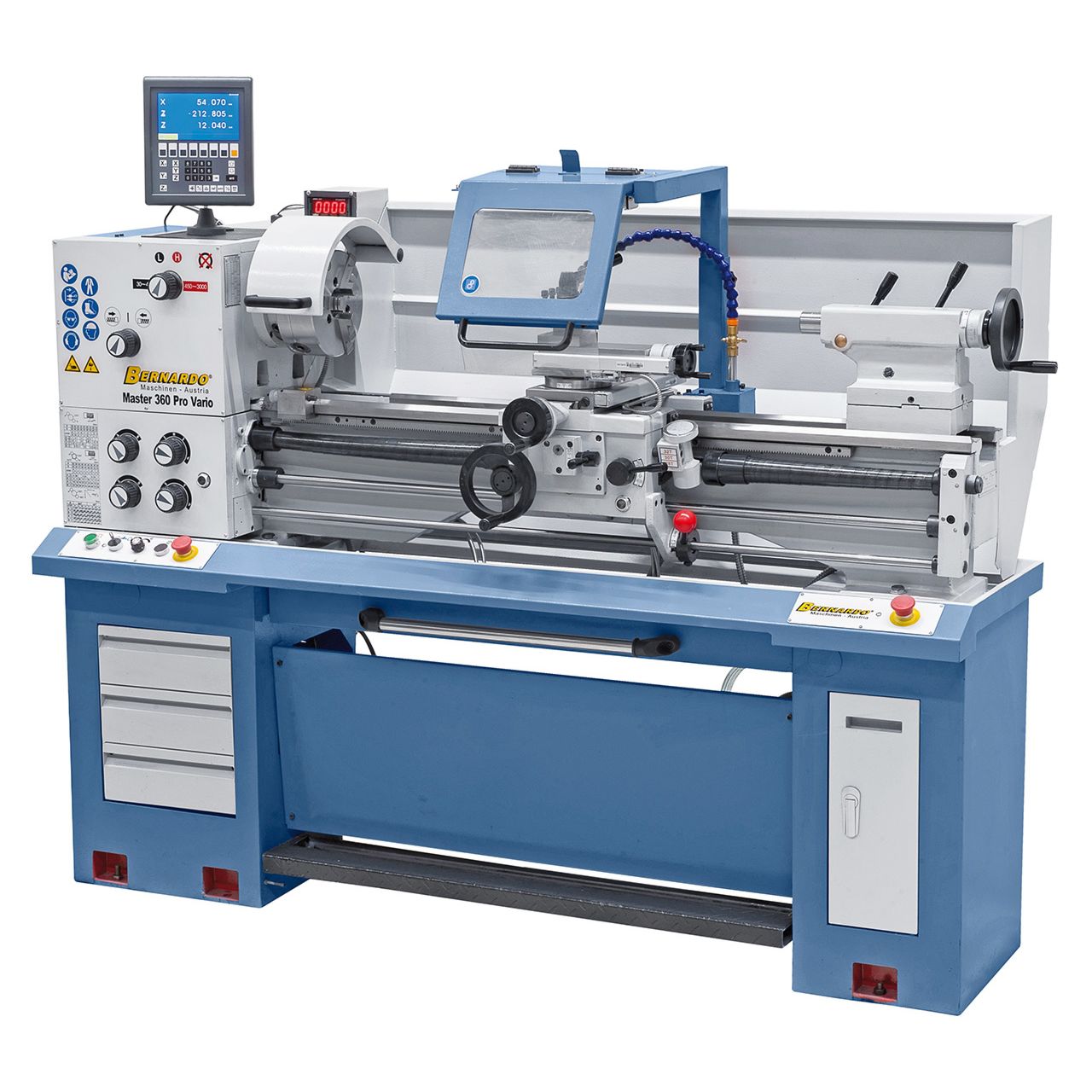

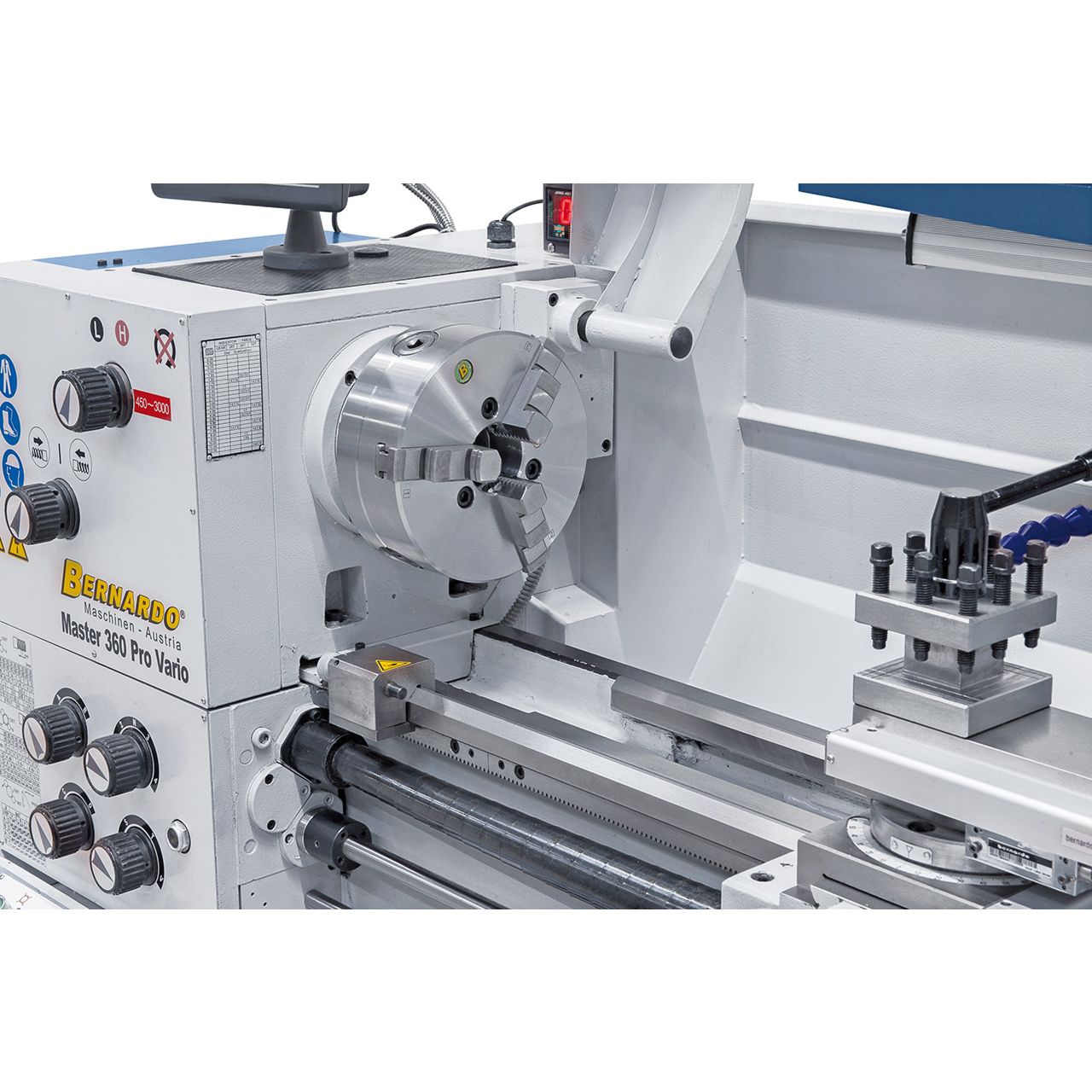

Universal-Drehmaschine Master 360 Pro Vario inkl. 3-Achs-Digitalanzeige, Bernardo

9.852,31 €*

% 10.370,85 €* (5% gespart)

Versandkostenfrei

Nicht mehr verfügbar

Produktnummer: 03-1276XL
Produktinformationen "Universal-Drehmaschine Master 360 Pro Vario inkl. 3-Achs-Digitalanzeige, Bernardo"



Die Master 360 Pro Vario ist eine kompakt gebaute Universaldrehmaschine mit großem Einsatzbereich und überzeugt vor allem durch den Drehdurchmesser von 360 mm, sowie der Spindelbohrung von 52 mm. Aufgrund ihrer Konstruktion (Bauart, Leistung, Vorschübe,….) kann sie sowohl in Ausbildungswerkstätten, aber auch für den Werkzeugbau und Reparaturbetriebe erfolgreich eingesetzt werden. Zusätzlich ist dieses Modell serienmäßig mit einer variablen Drehzahlregelung für ein optimales Einstellen der Schnittgeschwindigkeit ausgestattet.

 Eigenschaften

  • Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstanter Drehzahl unter Last
  • Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
  • Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
  • Serienmäßig mit 52 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
  • Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängg und präzise schaltbar
  • Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
  • Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
  • Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
  • Garantierte Rundlaufgenauigkeit der Spindelnase (≤ 0,009 mm)
  • Hauptspindel gehärtet und geschliffen, im Ölbad laufend
  • Reitstock kann zum Kegeldrehen ± 5 mm verschoben werden

Technische Daten

  • Spitzenweite:  1000 mm
  •  Spitzenhöhe:  180 mm
  •  Umlaufdurchmesser über Bett:  360 mm
  •  Umlaufdurchmesser über Planschlitten:  230 mm
  •  Bettbreite:  185 mm
  •  Spindelbohrung:  52 mm
  •  Spindelaufnahme:  DIN 55029, D1-5
  •  Drehzahlbereich:  30 – 450 / 450 – 3000 U/min
  •  Bereich Längsvorschübe:  (32) 0,052 – 1,392 mm/U
  •  Bereich Planvorschübe:  (32) 0,14 – 0,380 mm/U
  •  Metrische Gewinde:  (26) 0,4 – 7,0 mm
  •  Zollgewinde:  (34) 4 – 56 Gg/1“
  •  Pinolendurchmesser:  42 mm
  •  Pinolenweg:  100 mm
  •  Pinolenaufnahme:  MK 3
  •  Motor-Abgabeleistung S1 100%:  1,5 kW (400 V)
  •  Motor-Aufnahmeleistung S6 40%:  2,2 kW (400 V)
  •  Maschinenabmessung (B x T x H):  1825 x 750 x 1600 mm
  •  Gewicht ca.:  600 kg

Lieferumfang

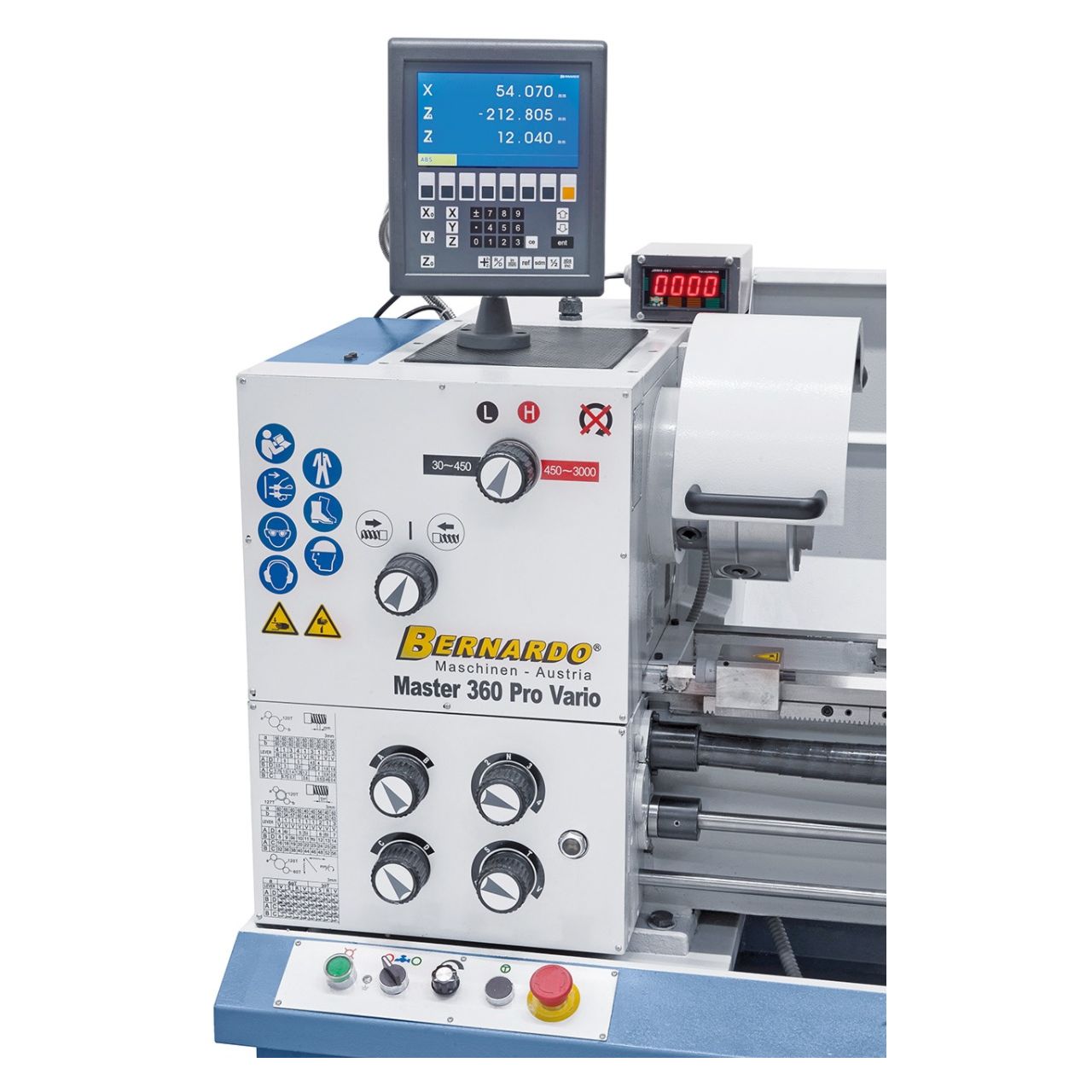

  • 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
  • 3-Backenfutter PO3-200 mm / D5
  • Planscheibe 200 mm / D5, nach DIN 55029

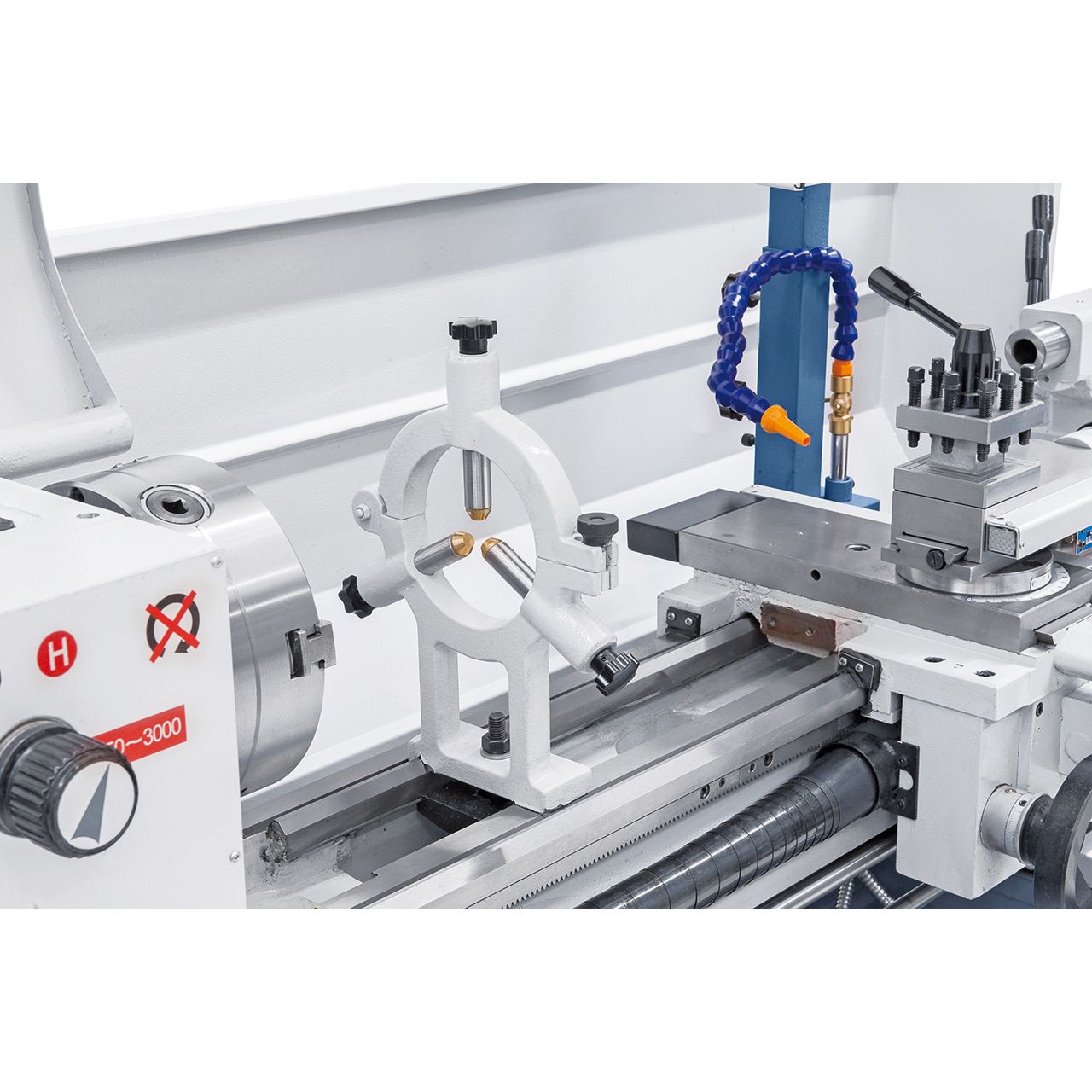

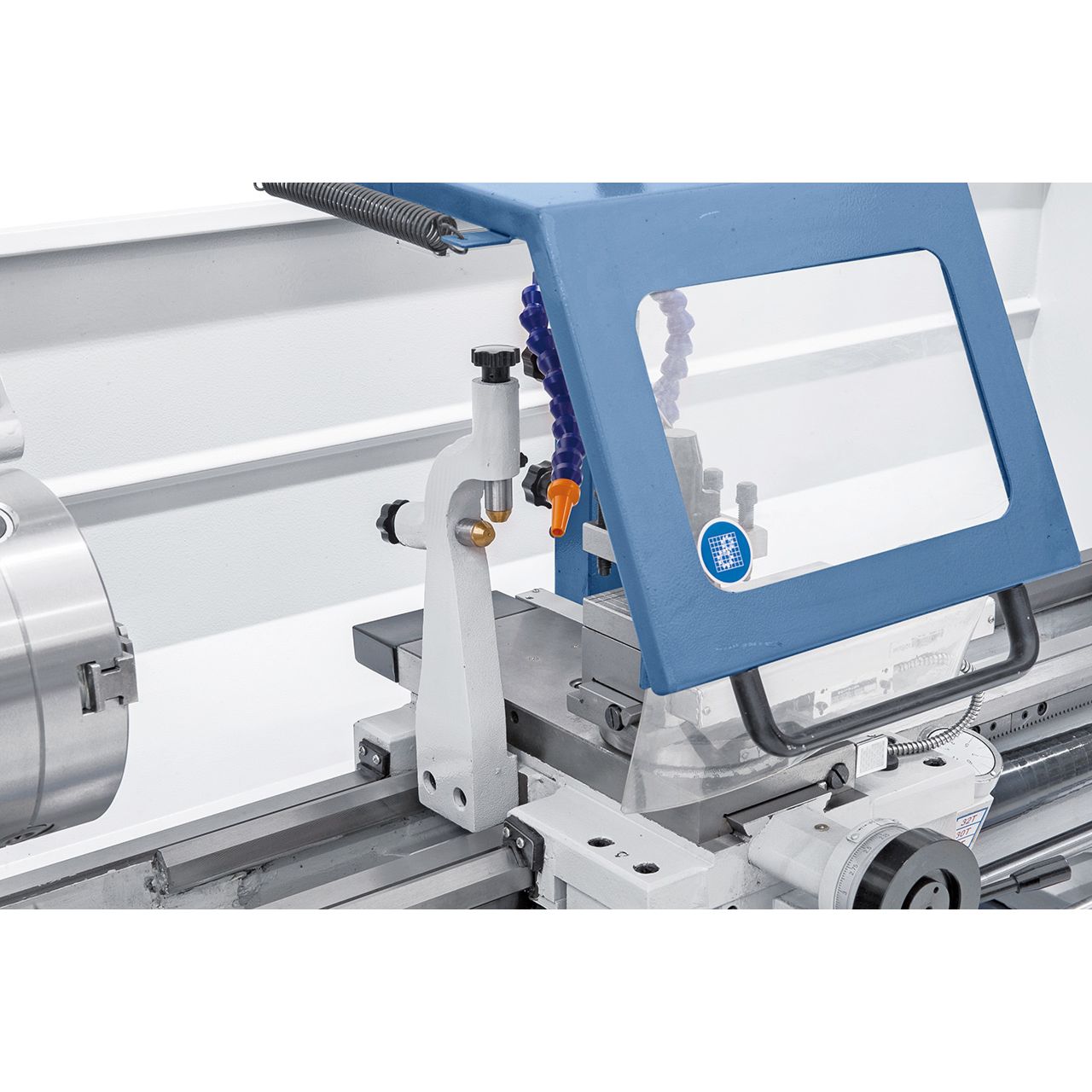

  • Feststehende Lünette - Durchlass diam. max. 70 mm
  • Mitlaufende Lünette - Durchlass diam. max. 60 mm

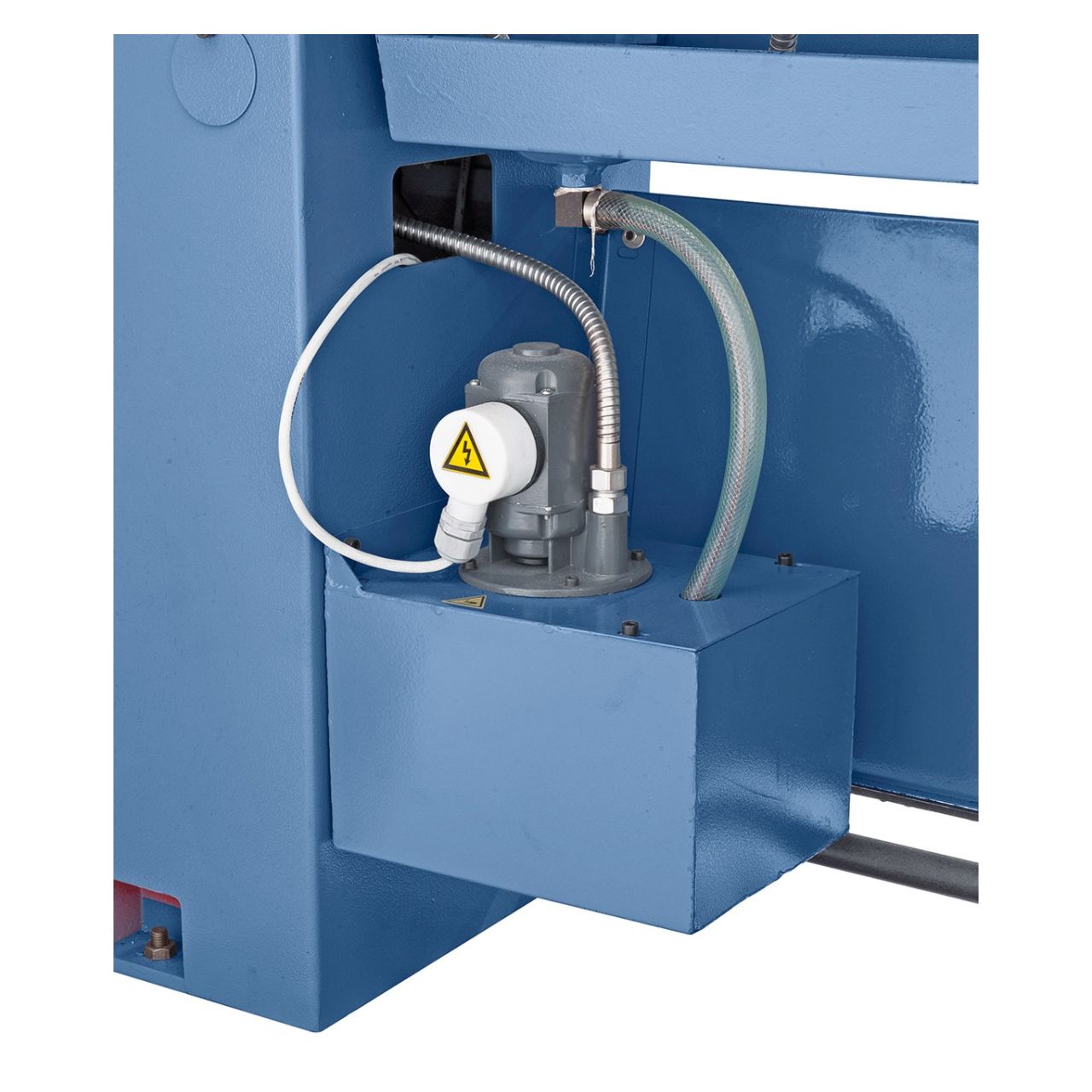

  • Kühlmitteleinrichtung
  • Erstbefüllung mit Shell Tellus 46
  • Ausziehbare Spänewanne
  • Aufspannscheibe 280 mm
  • Vierfachstahlhalter
  • Schutzeinrichtung bei Vierfachstahlhalter
  • Rutschkupplung
  • Mikrometerlängsanschlag
  • Gewindeuhr
  • Frequenzumrichter
  • Digitale Drehzahlanzeige

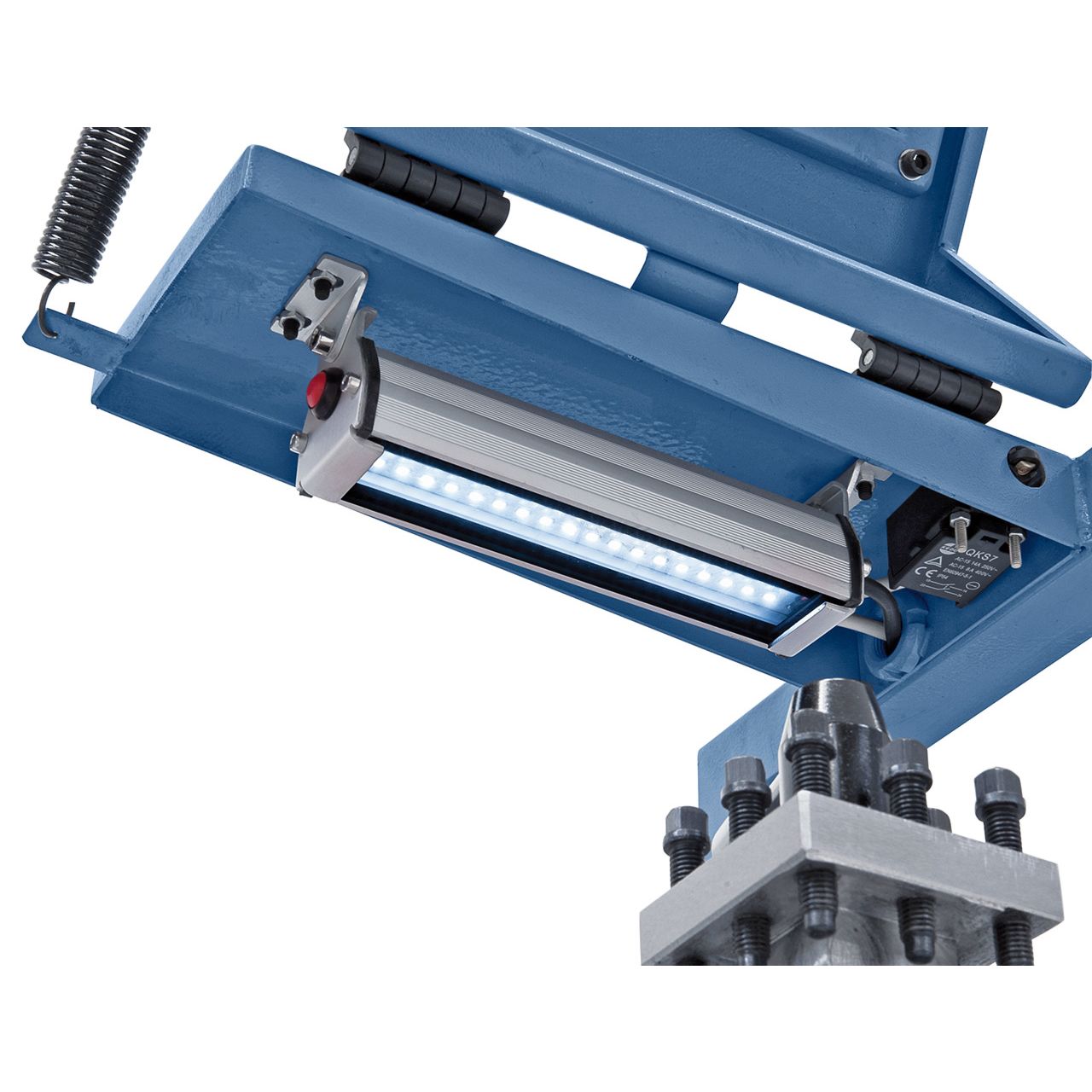

  • LED-Maschinenleuchte
  • Reduzierhülse

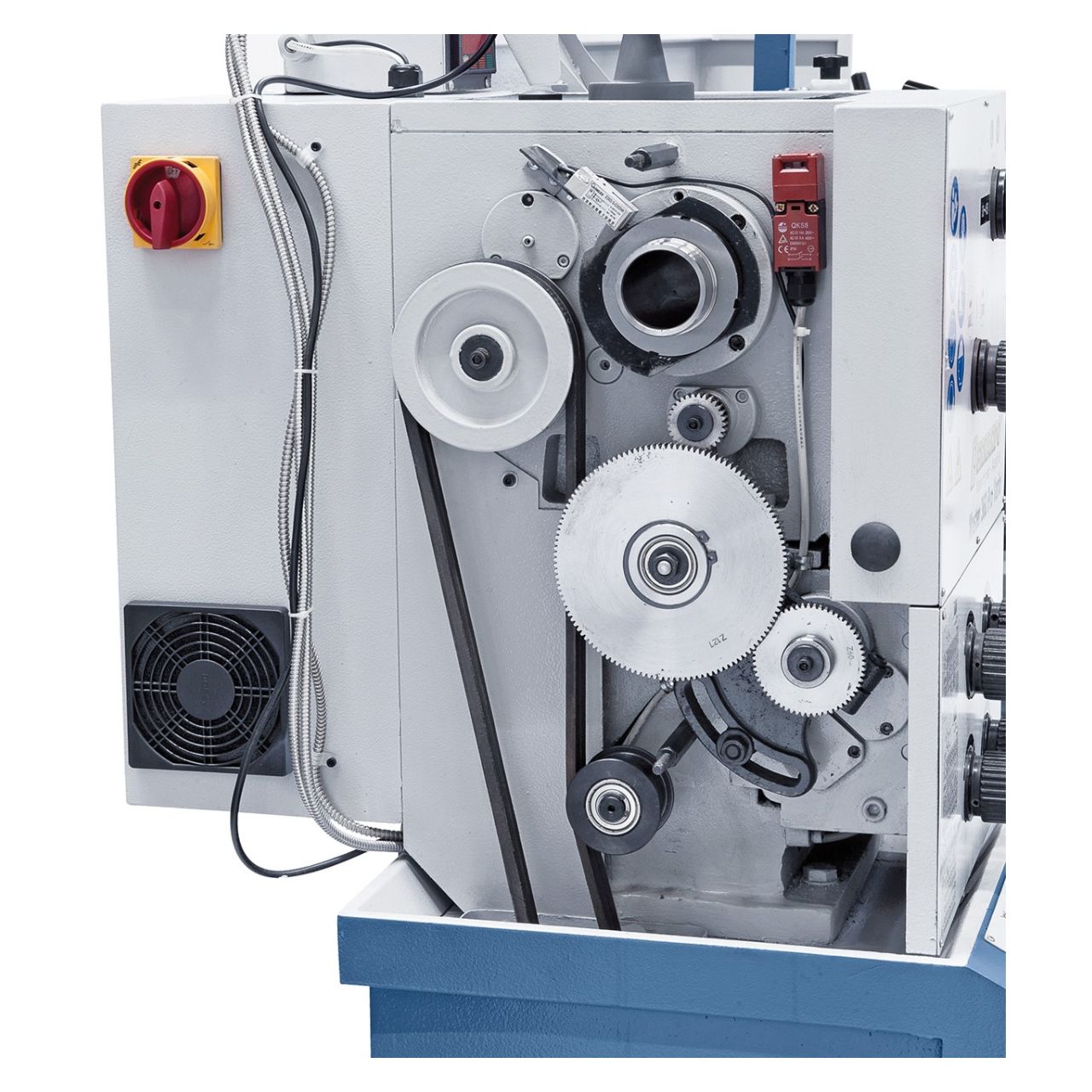

  • Wechselräder
  • 2 Zentrierspitzen
  • Fußpedal mit Bremsfunktion nach CE
  • Untergestell
  • Bedienwerkzeug



(-2,63 € gespart)
Universal-Kühlmittelkonzentrat RK 12, 5 Liter
Anwendungskonzentration je nach Zerspannung 3 - 10 % 5 L Kanister

Inhalt: 5 Liter (9,97 €* / 1 Liter)

49,85 €* 52,48 €* (5.01% gespart)
(-18,42 € gespart)

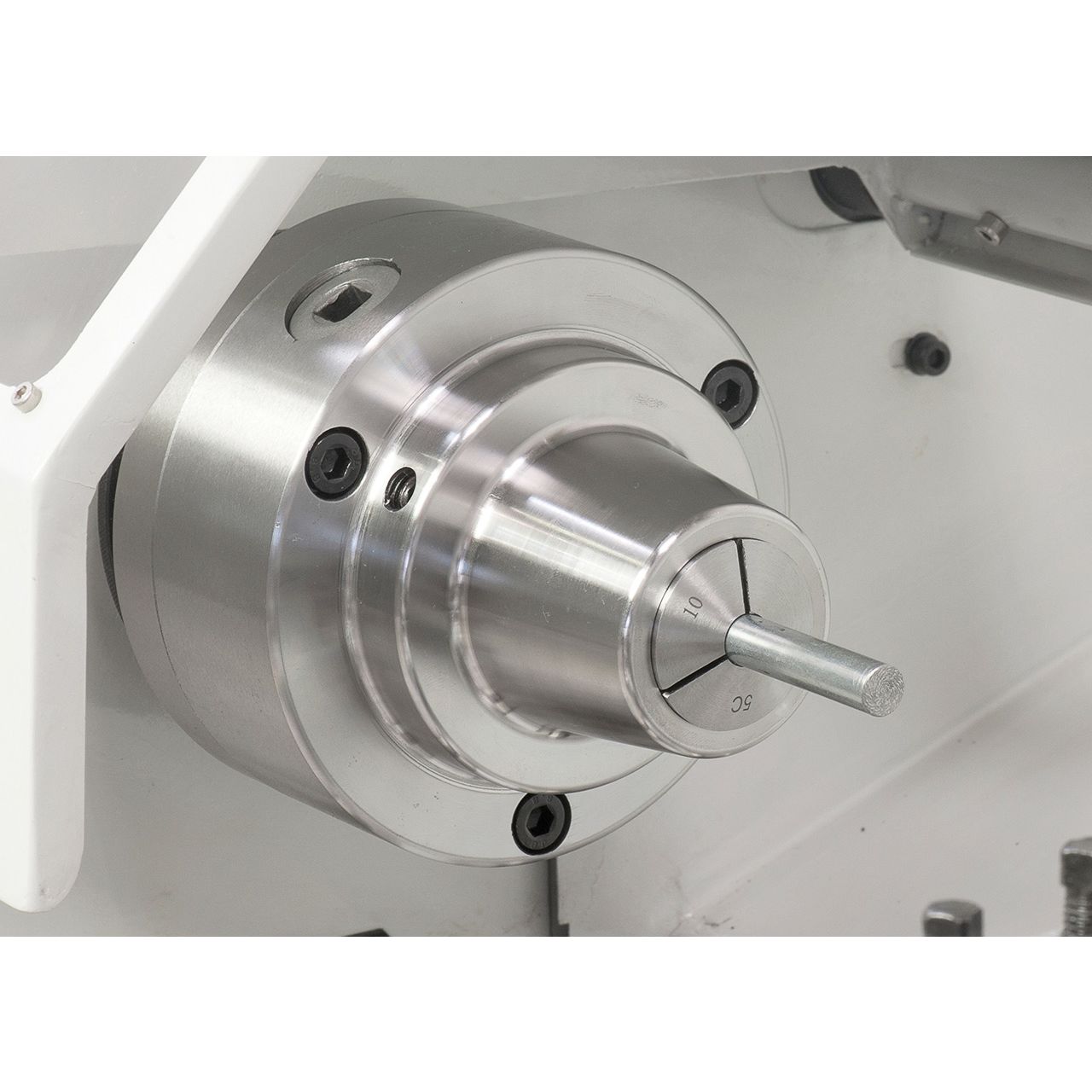

Spannzangenset 5C
  Beschreibung: Für Spannzangenfutter 5C 24 tlg., 3 - 26 mm

350,18 €* 368,60 €* (5% gespart)
(-4,55 € gespart)

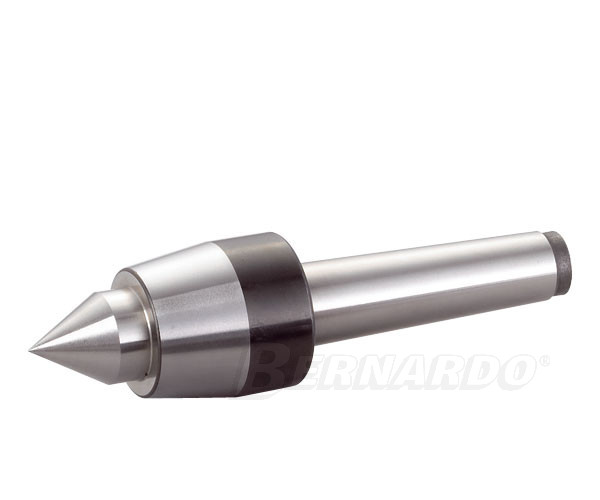

Mitlaufende Körnerspitze Typ PC - MK 3
    Universalausführung für alle Arten von Dreharbeiten (Schruppen, Schlichten, Feindrehen und Kopieren). Laufkörper aus Werkzeugstahl, gehärtet und geschliffen. Hohe Rundlaufgenauigkeit, besonders leichter Lauf. Wartungsfreie Dauerschmierung, Spitzenwinkel 60°. Erhältliche Größen: MK 1 MK 2 MK 3 MK 4 MK 5

86,66 €* 91,21 €* (4.99% gespart)
(-9,62 € gespart)

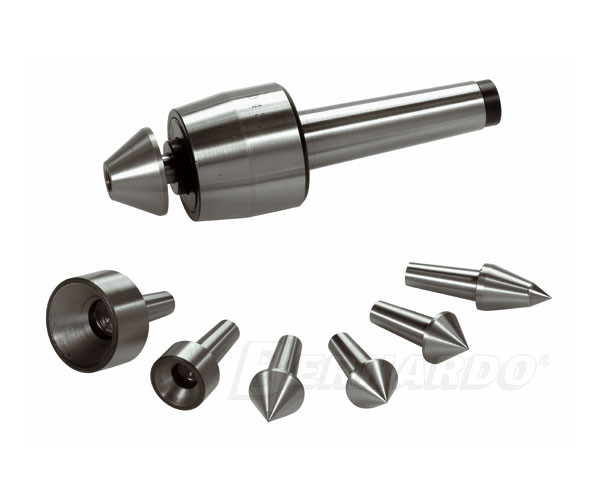

Mitlaufende Körnerspitze SMA - MK 3
  Mitlaufende Körnerspitze SMA - MK 3 Mit 7 auswechselbaren Einsätzen

182,80 €* 192,42 €* (5% gespart)

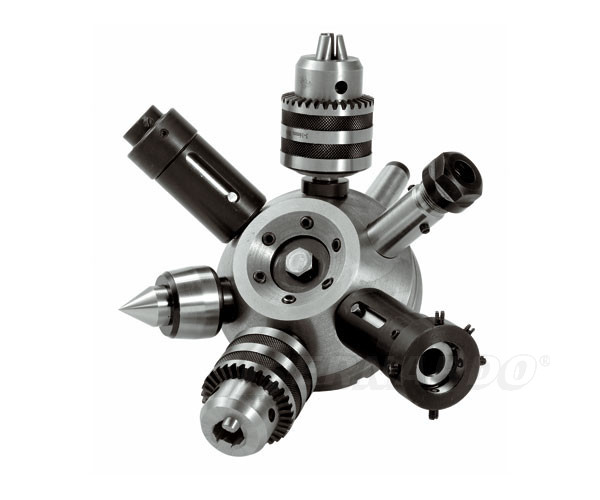

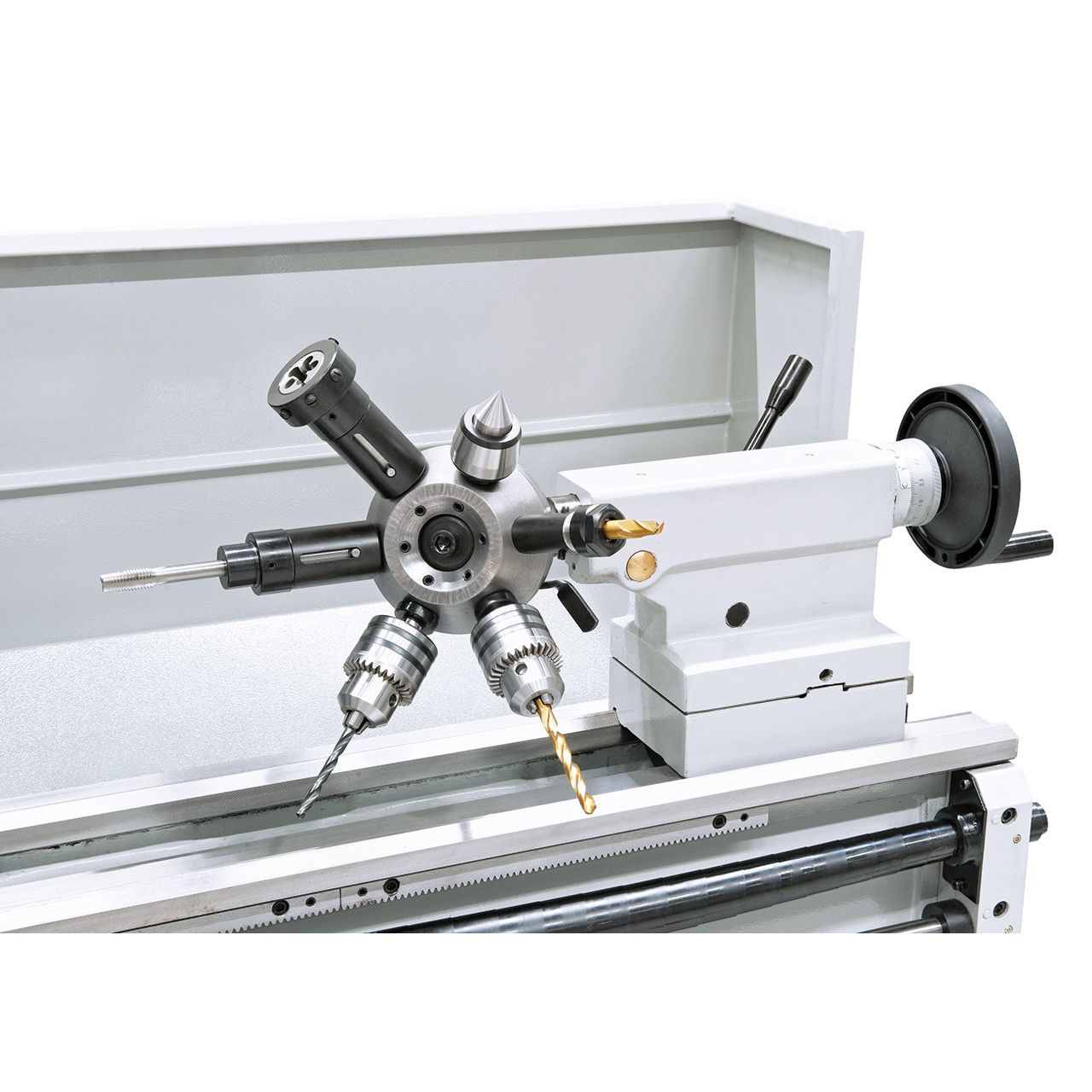

Revolverkopf MK 3 mit 6 Stationen
Aufnahmebohrung für Einsätze: 25 mm Kopfdurchmesser: 127 mm Aufnahmeschaft: MK 3 Eigenschaften Einsätze optional erhältlich

178,06 €* 187,43 €* (5% gespart)
Einsätze für Revolverkopf MK 3
 Inhalt: 1 Stk. Spannzangenfutter für ER20 Spannzangen (Spannbereich 1 - 13 mm) 2 Stk. Zahnkranzbohrfutter 1 - 16 mm inkl. Bohrfutterdorn 1 Stk. Rollkörner MK 2 6 Stk. Schneidkluppen M3 - M16 9 Stk. Einsätze für Gewindebohrer M3 - M16 2 Stk. Halterung für Schneidkluppen bzw. Einsätze für Gewindebohrer

295,56 €* 311,13 €* (5% gespart)
(-9,81 € gespart)

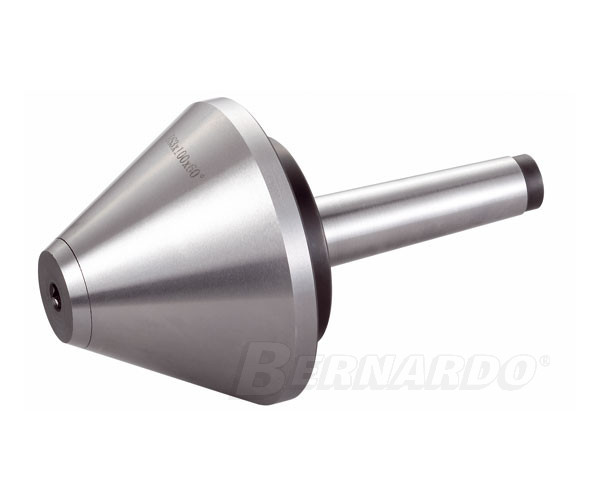

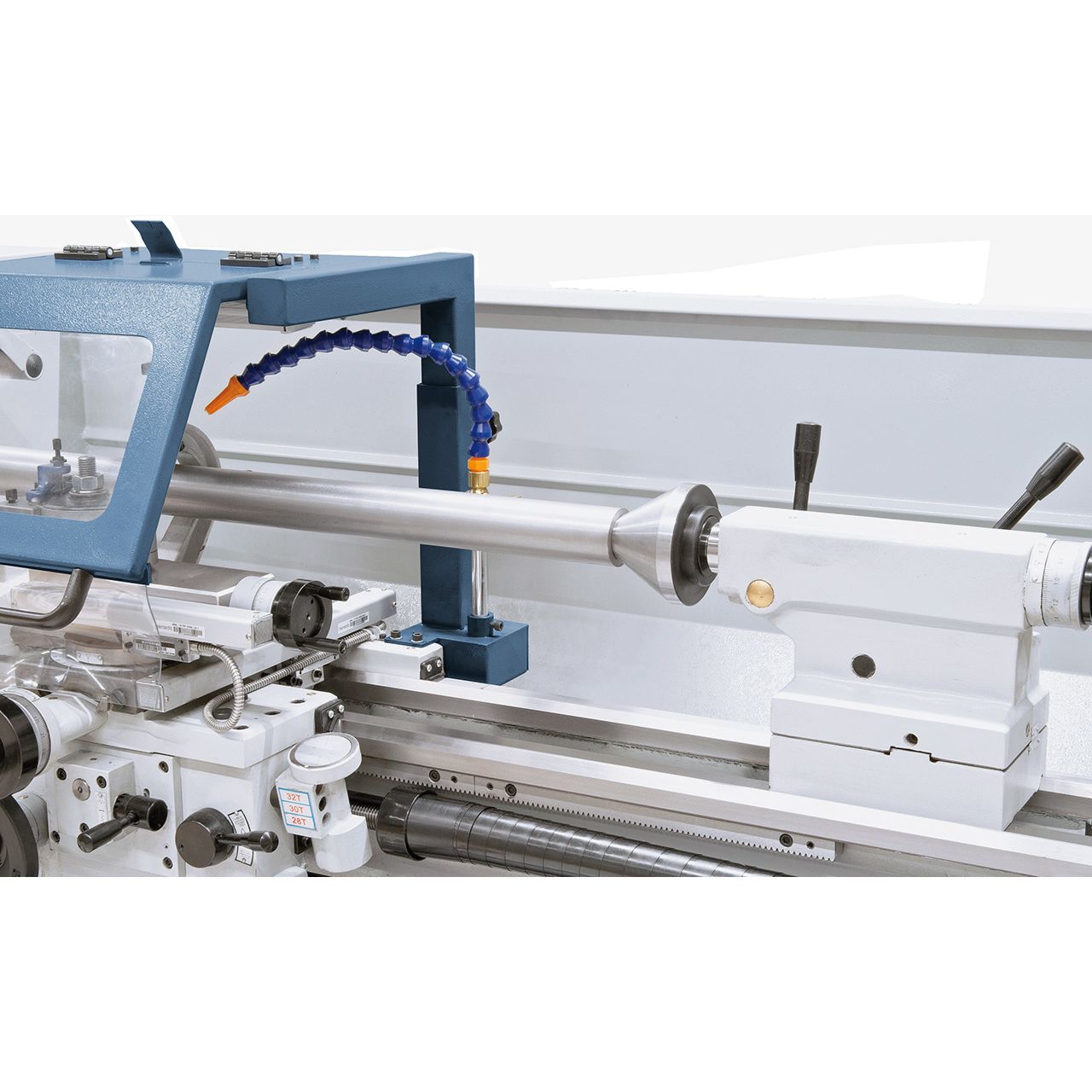

Mitlaufender Zentrierkegel MK 3 / 100 mm
  Mitlaufender Zentrierkegel MK 3 / 100 mm Erhältliche Größen: MK 2 - 60 mm MK 3 - 100 mm MK 4 - 125 mm MK 5 - 150 mm

186,36 €* 196,17 €* (5% gespart)
(-2,56 € gespart)
Maschinenschuh MS 80
Durchmesser: 80 mm Belastbarkeit: 500 kg

48,67 €* 51,23 €* (5% gespart)
(-33,23 € gespart)

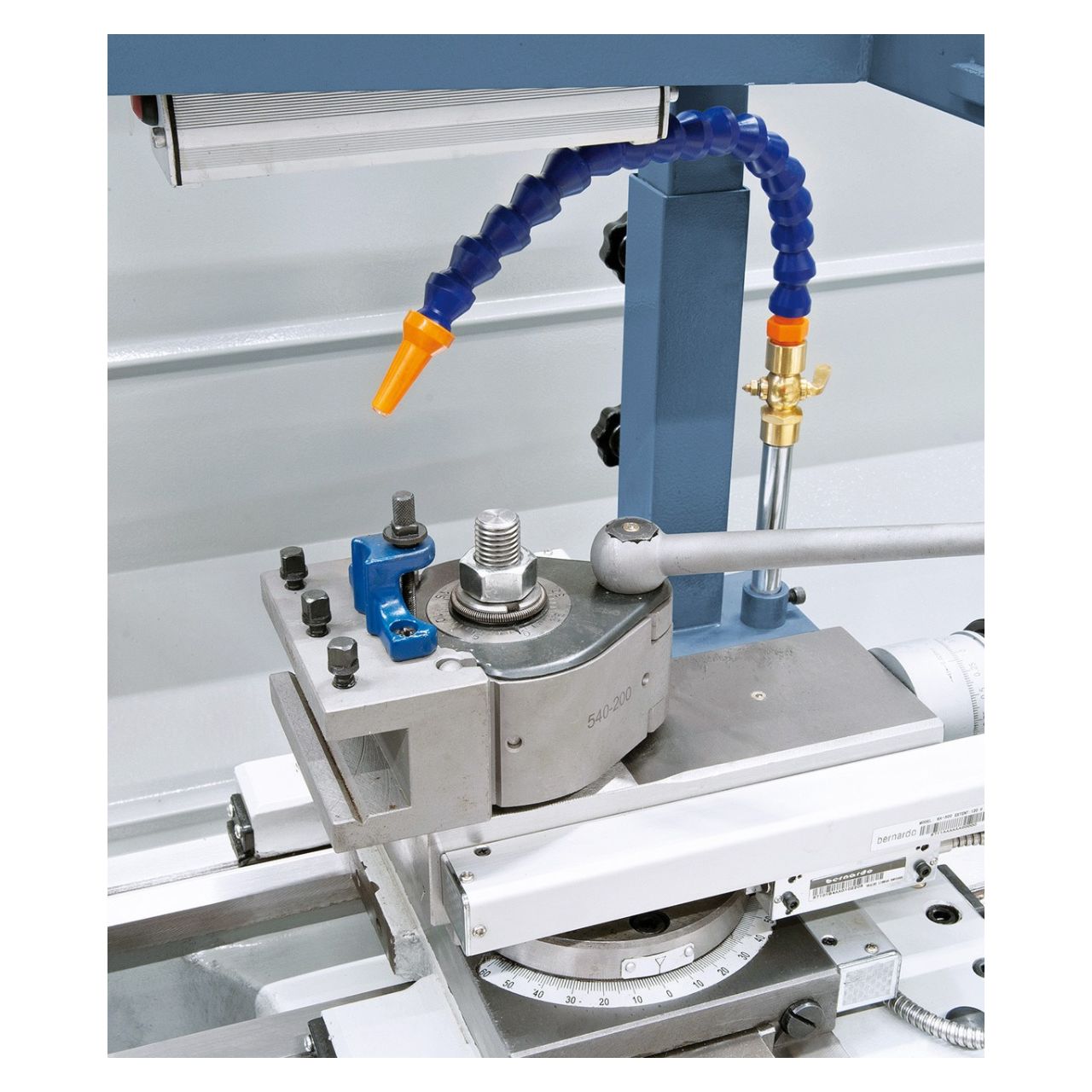

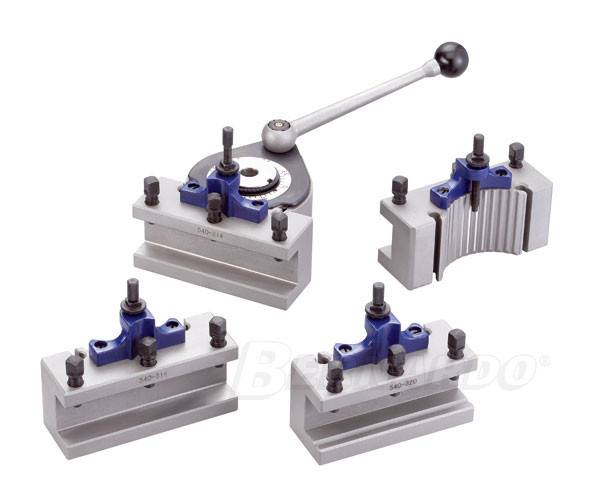

Schnellwechsel-Stahlhalter System Multifix Größe E
Stahlhalter-Set bestehend aus: Stahlhalterkopf, 3 gerade Einsätze, 1 Prismeneinsatz Durch hohe Präzision wiederholbare Wechselgenauigkeit über Jahre unter 0,01 mm Einfache Bedienung 40 mögliche Winkelverstellungen der Werkzeuge Höheneinstellung ohne Unterlegen von Blechen Leichtes Lösen und Arretieren des jeweiligen Werkzeughalters durch Exzenterspannung Zur Selbstmontage ( Stahlhalter muss auf Ihre Maschine angepasst werden). Werkzeugträgerkopf und Wechselhalter sind aus hochwertigem Stahl und in profilgeschliffener Ausführung Der Werkzeughalter bildet mit dem Stahlhalterblock eine verwindungsfreie Einheit Technische Daten: Stahlhalter Drehdurchmesser der Maschine Antriebsleistung der Maschine Type E 200 – 400 mm 4,5 kW

631,50 €* 664,73 €* (5% gespart)

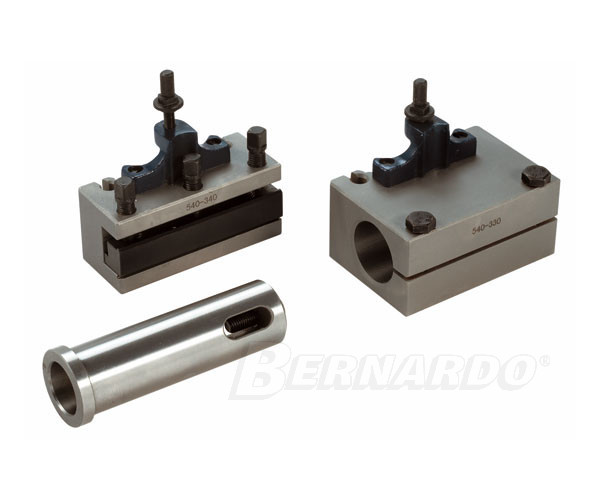

Wechselhalter mit geradem Einsatz 25 x 100 mm für Größe E
 Wechselhalter mit geradem Einsatz 25 x 100 mm für Größe E

125,82 €* 132,45 €* (5.01% gespart)
(-7,81 € gespart)

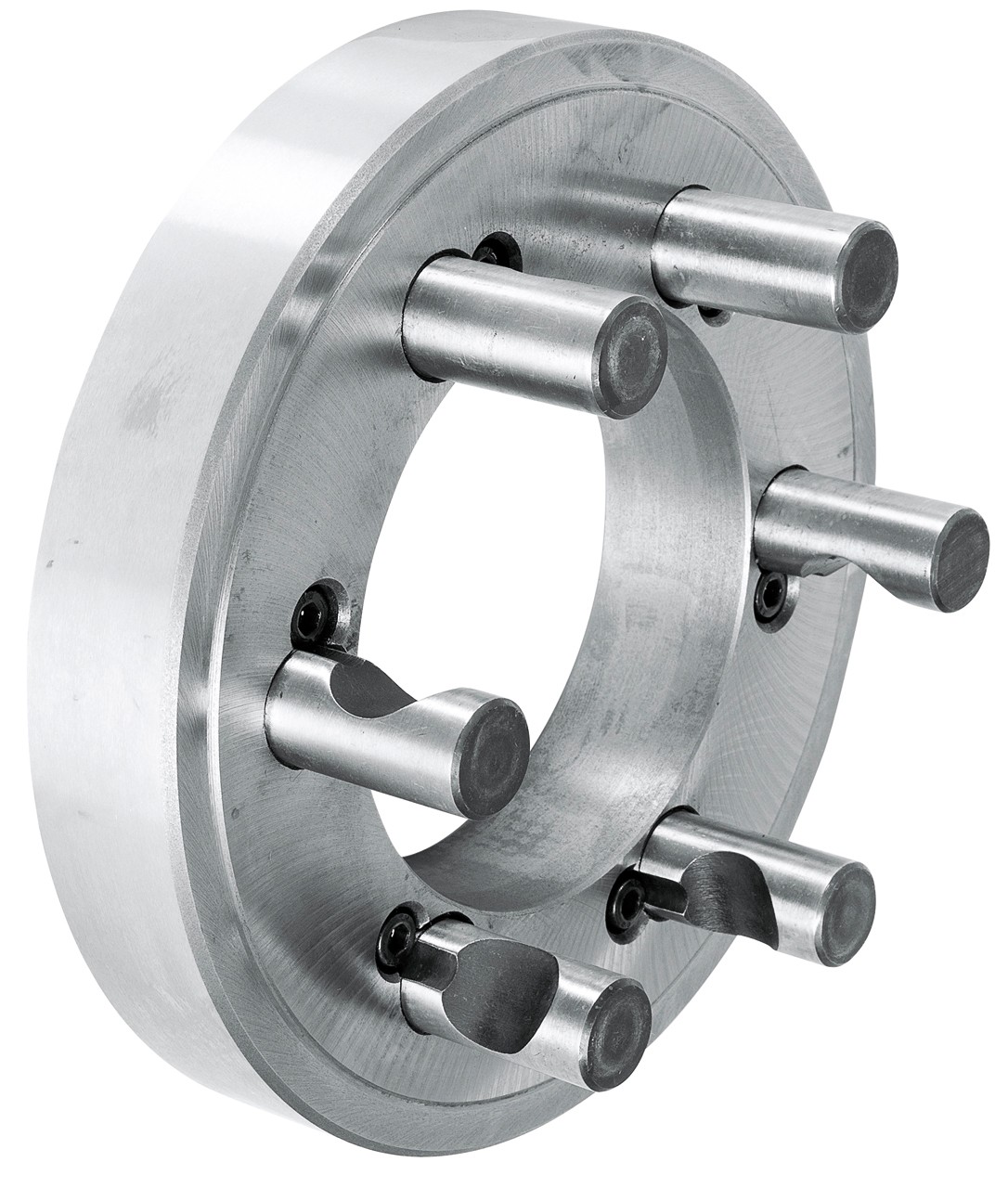

Kurzkegelflansch FL-200/D5
  Ausführung: Kurzkegelflansch in Gussausführung Mit Camlock-Direktaufnahme nach DIN 55029 Maschinenseitig fertig bearbeitet Futterseitig plan gedreht   Anwendungsbereich: Für die Befestigung von Planspiral-Drehfutter und Planscheiben mit zylindrischer Aufnahme Technische Daten: Flanschgröße: 200/D5 Durchmesser: 200 mm Kegel: 5 A: 203 mm B: 32 mm Durchlass: 79,5 mm

148,38 €* 156,19 €* (5% gespart)
(-7,37 € gespart)
Weiche Monoblockbacken SJ-PS3-200
  Technische Daten: Futtergröße: 200 mm A: 85 mm B: 25 mm C: 54 mm D: 9 mm E: 10 mm

140,07 €* 147,44 €* (5% gespart)
Weiche Aufsatzbacken STJ-PS3-200
  Technische Daten: Futtergröße: 200 mm A: 90 mm B: 27 mm C: 43,5 mm D: 7,95 mm E: 24 mm F: 44,5 mm G: 12,69 mm H: 40 mm I: 3,2 mm J: 4 mm Bolzengröße: M10

98,52 €* 103,71 €* (5% gespart)
(-7,94 € gespart)
Grundbacken MJ-PS3-200
  Technische Daten: Futtergröße: 200 mm K: 22,25 mm H: 34,9 mm G+0,01: 12,69 mm F-0,03: 7,94 mm J: 4 mm S: 3,2 mm C: 33 mm L: 14 mm D: 9 mm E: 10 mm B: 25 mm A: 79 mm Bolzengröße: M10

150,75 €* 158,69 €* (5% gespart)
(-7,94 € gespart)
Umkehr-Aufsatzbacken TJ-PS3-200
  Technische Daten: Futtergröße: 200 mm M: 22,25 mm H: 34,9 mm G: 12,69 mm L: 12 mm J: 11 mm K: 17 mm D: 7,95 mm E: 4 mm F: 3,2 mm R: 19 mm N: 10,5 mm C: 45 mm B: 27 mm A: 80 mm O: 25 mm P: 53 mm

150,75 €* 158,69 €* (5% gespart)
Weiche Monoblockbacken SJ-PS4-200
  Technische Daten: Futtergröße: 200 mm A: 85 mm B: 25 mm C: 54 mm D: 9 mm E: 10 mm

189,92 €* 199,92 €* (5% gespart)

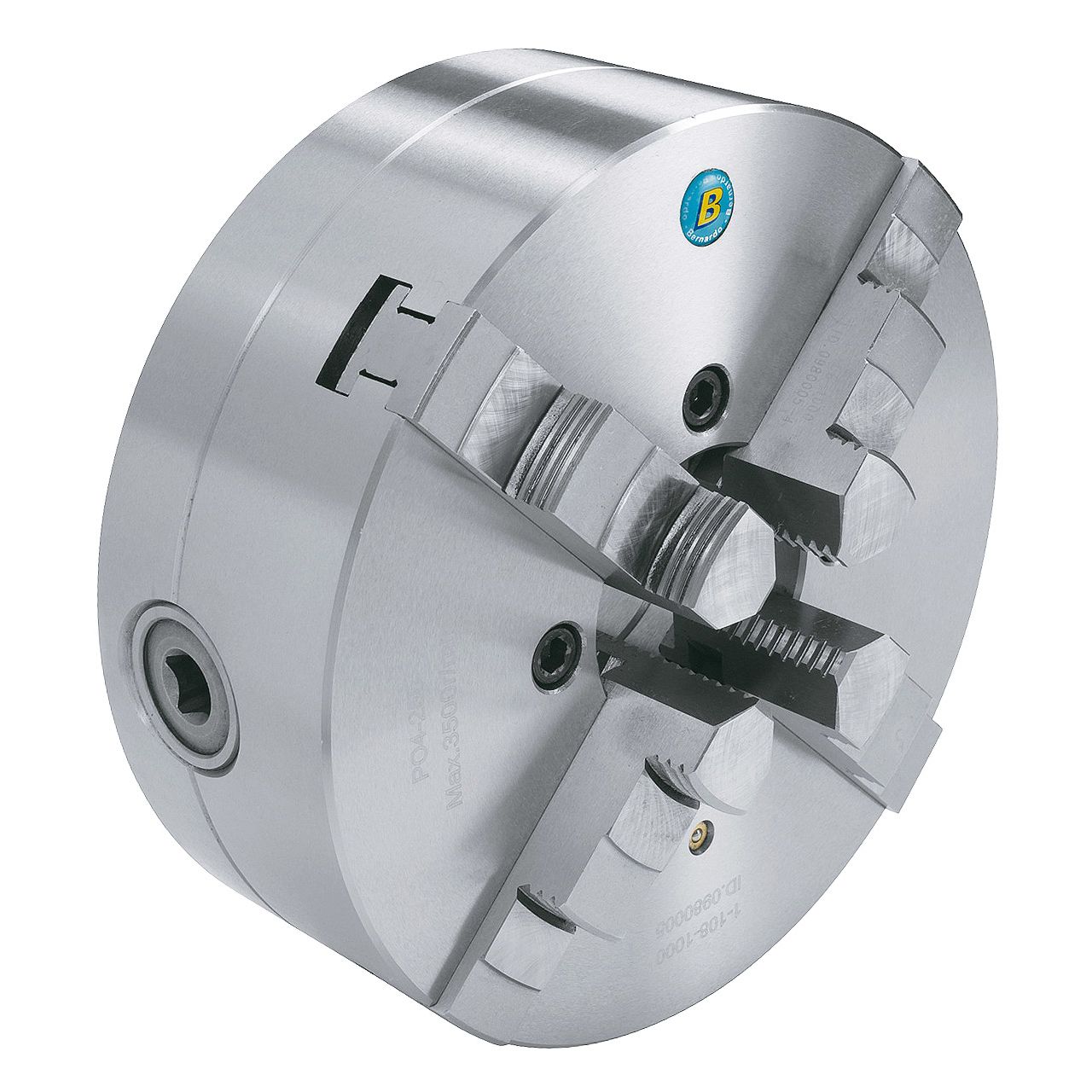

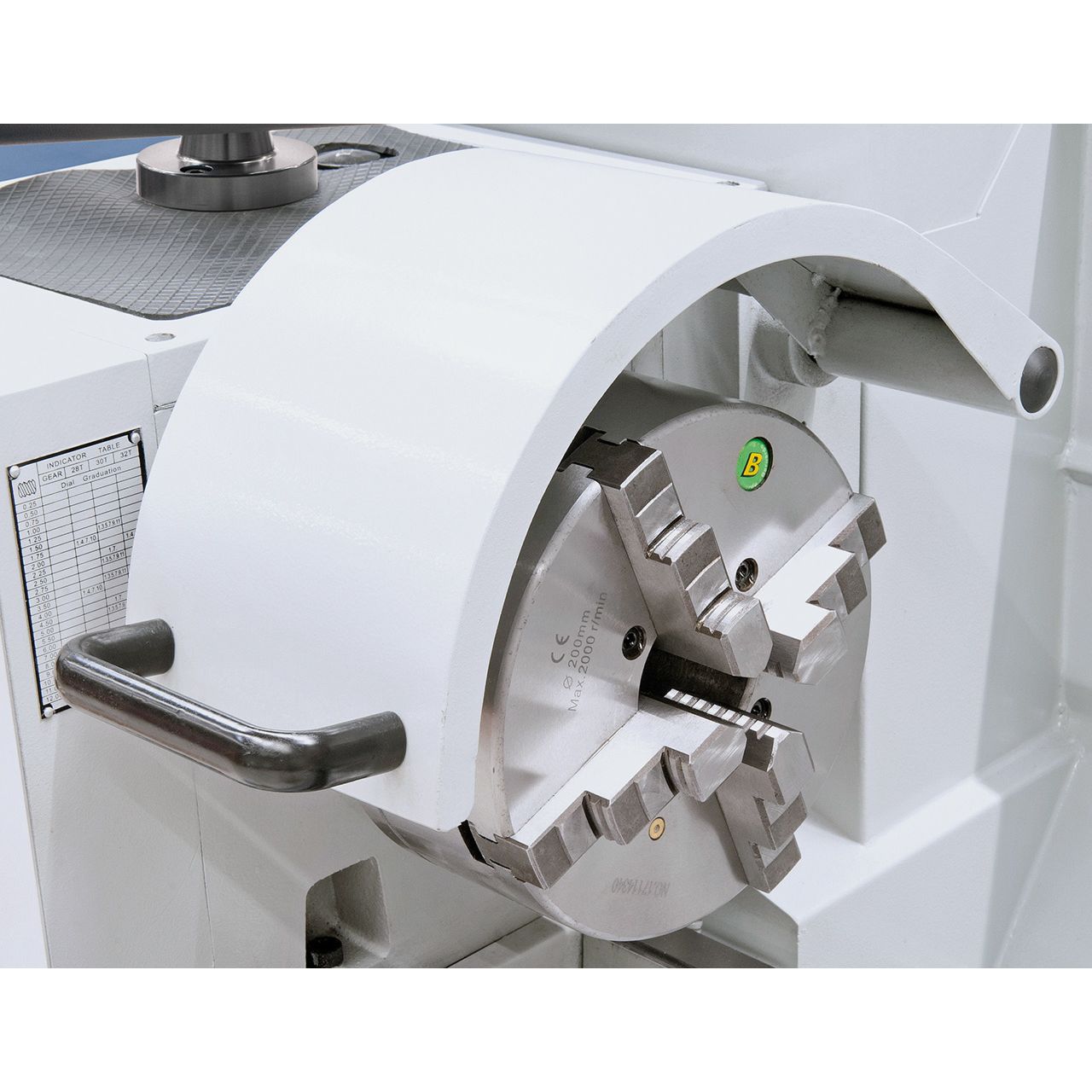

Präzisions-4-Backenfutter PO4-200/D5
