Produktions-Drehmaschine Titan 660 x 1500

30.010,00 €*

% 30.012,99 €* (0.01% gespart)

Versandkostenfrei

Nicht mehr verfügbar

Produktnummer: 03-1350XL

Produktinformationen "Produktions-Drehmaschine Titan 660 x 1500"

Die Produktionsdrehmaschine Titan 660 x 1500 ist eine moderne, dem heutigen Stand der Technik entsprechende Maschine.
Durch die große Bedienerfreundlichkeit (Eilgang, Schnellwechselstahlhalter, mechanische Lamellenkupplung,
digitale Positionsanzeige und hoher Leistungsbereich) eignet sich dieses Modell besonders für den Maschinenbau, Anlagenbau, Produktion und Einzelanfertigung.

Beschreibung

Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, ...
Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
Moderne Hauptspindellagerung mit Schrägrollenlager in Präzisionsausführung
Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
Serienmäßig mit Eilgang längs und plan zur Reduzierung der Nebenzeiten
Große Spindelbohrung (105 mm) für Werkstücke mit großem Durchmesser
Sanftanlauf durch die mechanische Lamellenkupplung
Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
Beste Zerspannungsleistung auch beim Plandrehen
Zur Versteifung der Bettführung und zur Minimierung von Schwingungseinflüssen wurde das Bett mit kräftigen Rippen versehen

Technische Daten:

Spitzenweite: 1500 mm
Spitzenhöhe: 330 mm
Umlaufdurchmesser über Bett: 660 mm
Umlaufdurchmesser über Kröpfung: 900 mm
Umlaufdurchmesser über Planschlitten: 460 mm
Bettbreite: 400 mm
Spindelbohrung: 105 mm
Spindelaufnahme: DIN 55029, D1-8
Drehzahlbereich: (16) 25 - 1600 U/min
Bereich Längsvorschübe: (25) 0,044 - 1,48 mm/U
Bereich Planvorschübe: (25) 0,022 - 0,740 mm/U
Metrische Gewinde: (54) 0,45 - 120 mm
Zollgewinde: (54) 7/16 - 80 Gg/1“
Pinolendurchmesser: 90 mm
Pinolenweg: 235 mm
Pinolenaufnahme: MK 5
Motorleistung: 7,5 kW (10,0 PS)
Maschinenabmessung (B x T x H): 3130 x 1200 x 1520 mm
Gewicht ca.: 2700 kg

Lieferumfang:

3-Achs-Digitalanzeige ES-12 V mit LCD-Display
Rutschkupplung
Eilgang längs und plan
LED-Maschinenleuchte
3-Backen-Stahlfutter PO3-315 mm / D8
Aufspannscheibe 450 mm

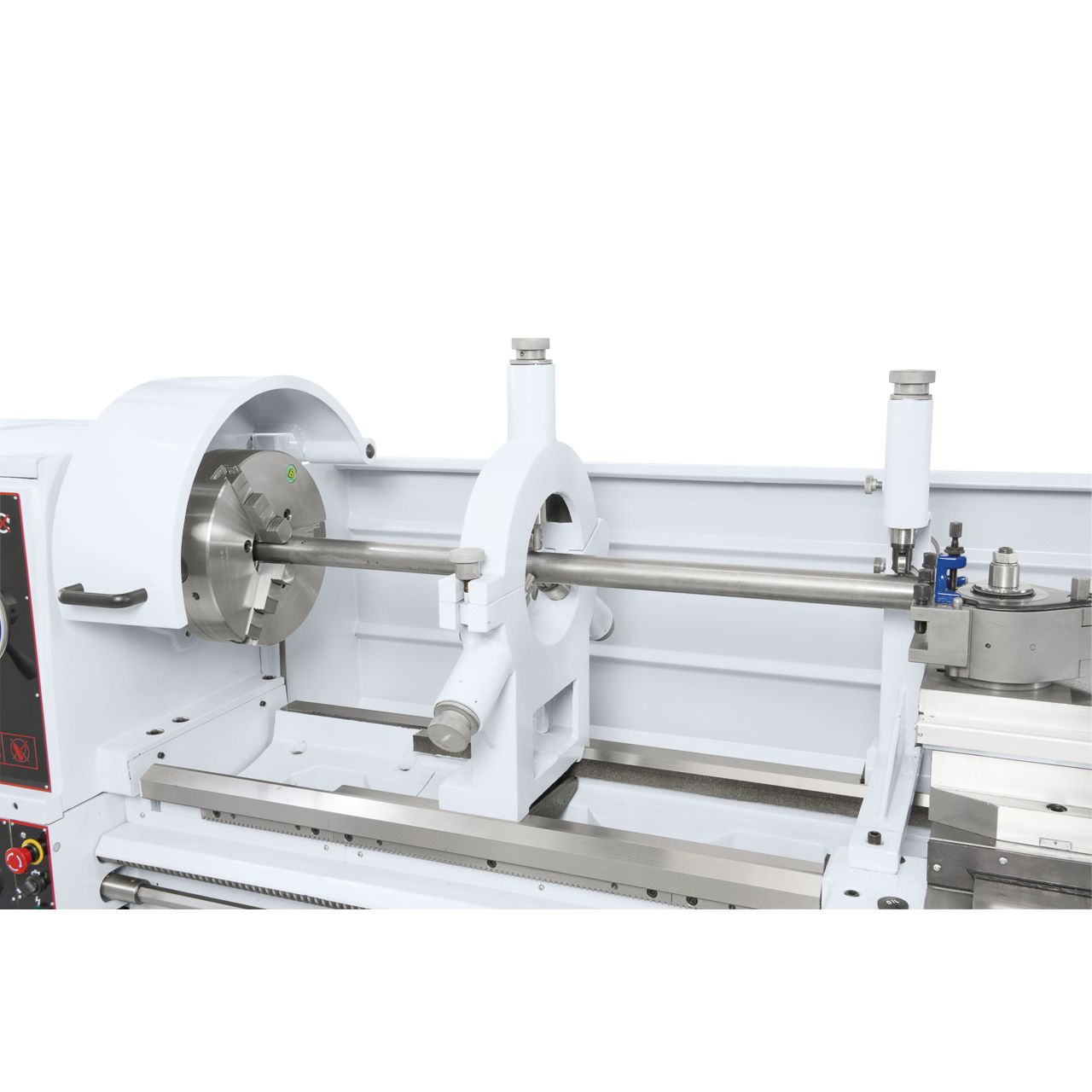

Feststehende Lünette - Durchlass diam. max. 180 mm
Mitlaufende Lünette - Durchlass diam. max. 120 mm
2 Zentrierspitzen
Motor mit Magnetbremse nach CE-Norm
Fußpedal mit Bremsfunktion nach CE
Erstbefüllung mit Shell Tellus 46
Kühlmitteleinrichtung
Schnellwechselstahlhalter mit 4 Einsätzen
Schutzeinrichtung bei Schnellwechselstahlhalter
Wechselräder
Reduzierhülse
Spänerückwand

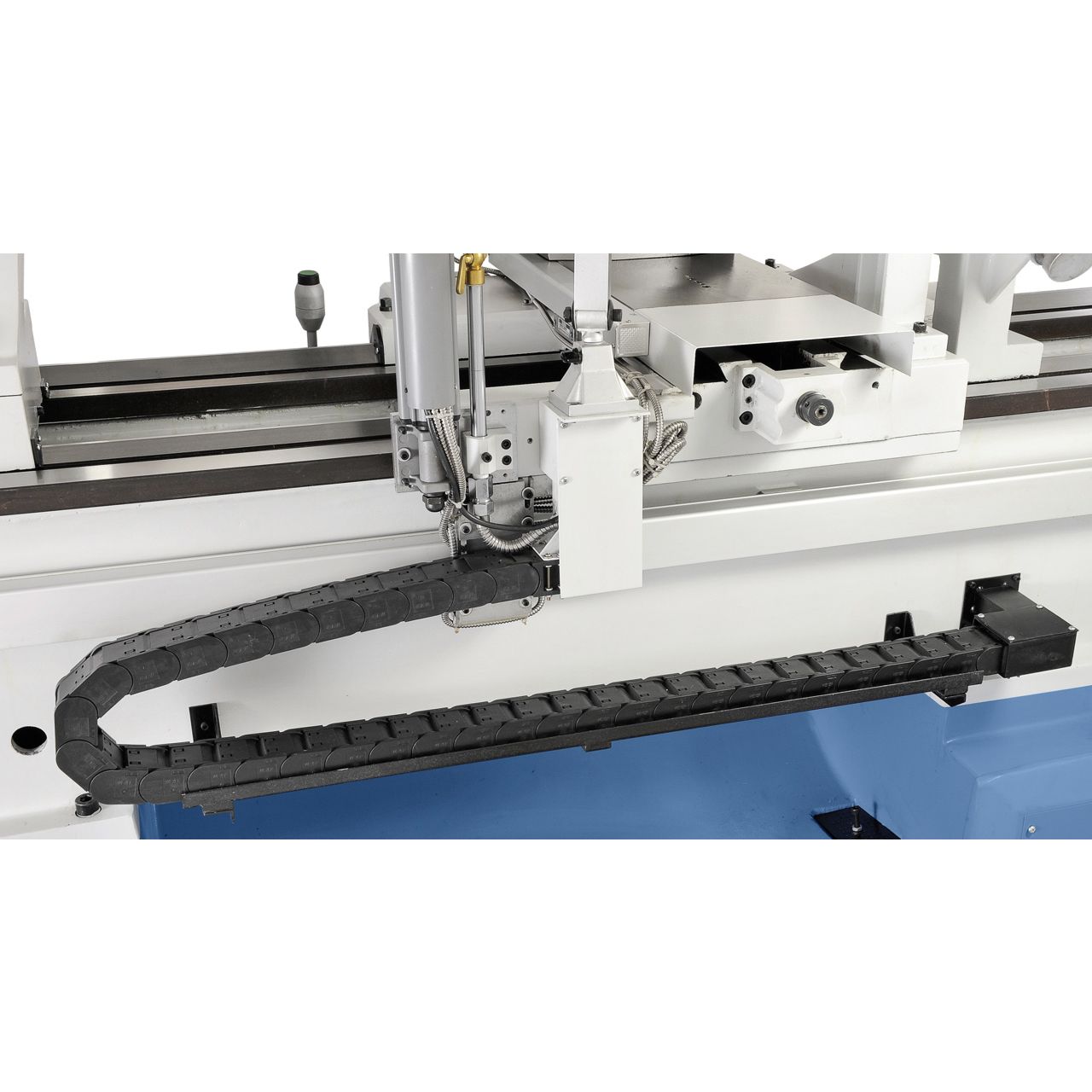

Kabelführung über Energiekette
Bedienwerkzeug
