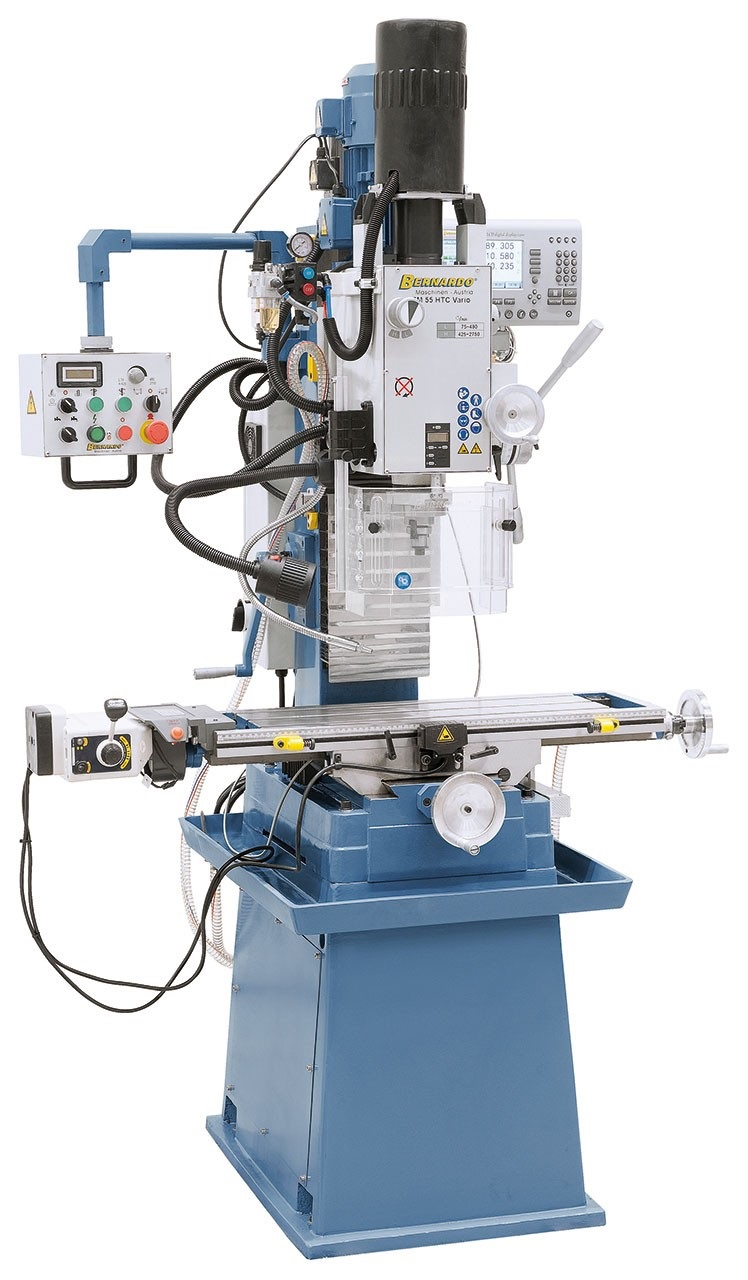

Bohr- und Fräsmaschine FM 55 HTC Vario inkl. 3-Achs-Digitalanzeige

7.478,26 €*

% 7.871,85 €* (5% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Versandkostenfrei

Sofort verfügbar, Lieferzeit: 2-5 Tage

Produktnummer: 02-1102

Produktinformationen "Bohr- und Fräsmaschine FM 55 HTC Vario inkl. 3-Achs-Digitalanzeige"

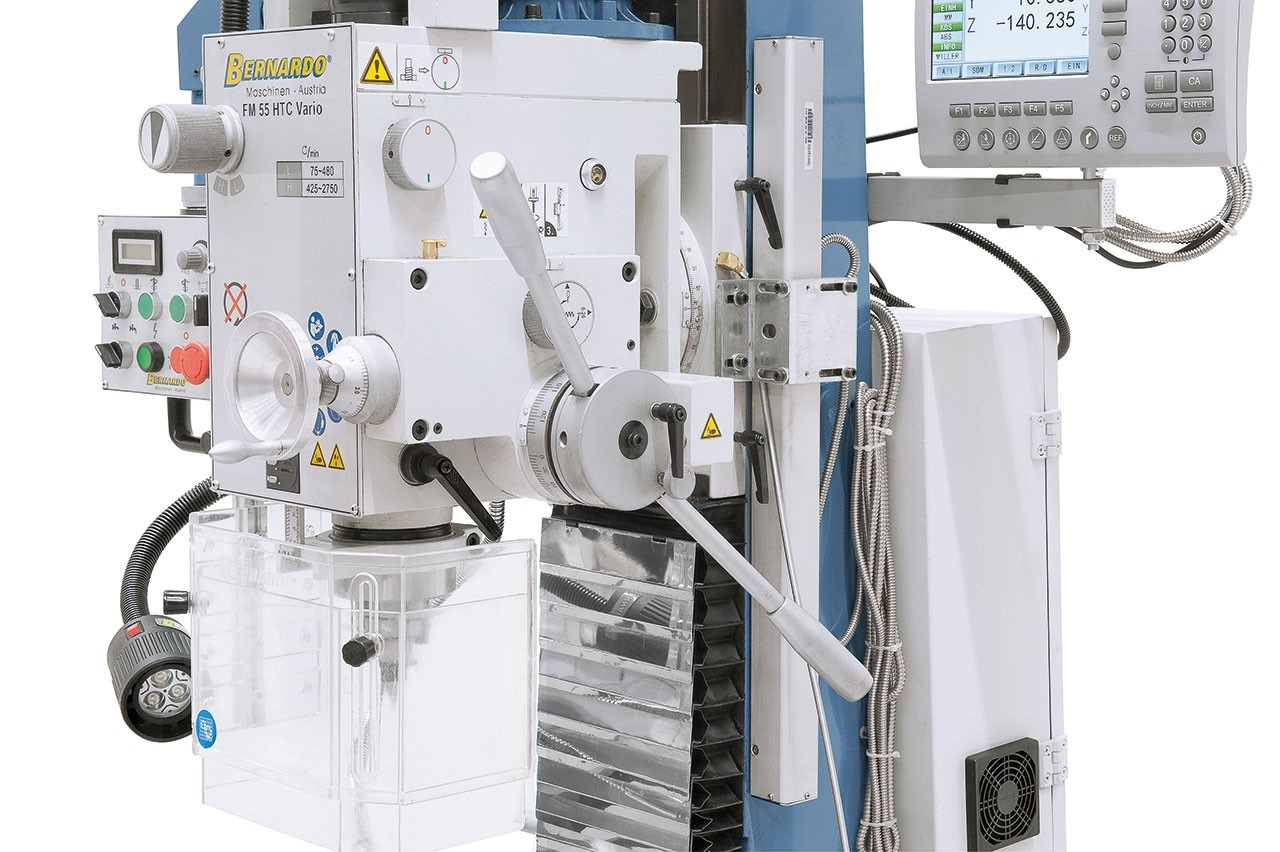

Bohr- und Fräsmaschine mit pneumatischer Werkzeugklemmung.

BESCHREIBUNG

Kurze Umrüstzeiten durch serienmäßige pneumatische Werkzeugklemmung
Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
Variable Drehzahleinstellung durch Delta-Frequenzumrichter mit optimiertem Drehmomentverlauf
Vielseitige Anwendungsmöglichkeiten wie z.B.: Schlitzfräsen, Planfräsen, Ausspindeln, usw.
Komfortable Höhenverstellung des Fräskopfes mittels Hubmotor
Hohe Stabilität durch Schwalbenschwanzführung des Getriebekopfes
Serienmäßig mit Digitalanzeige für Drehzahl und Pinolenhub
Manuelle Zentralschmierung für alle Führungsbahnen

LIEFERUMFANG

3-Achs-Digitalanzeige i200 mit LCD-Display
Schnellspannbohrfutter 3 – 16 mm / B 16
Bohrfutterdorn ISO 30 – B 16
Anzugsspindel M 16
Adapter ISO 30 / MK 2
Kombi-Aufsteckfräsdorn ISO 30 / 27 mm
Automatischer Pinolenvorschub

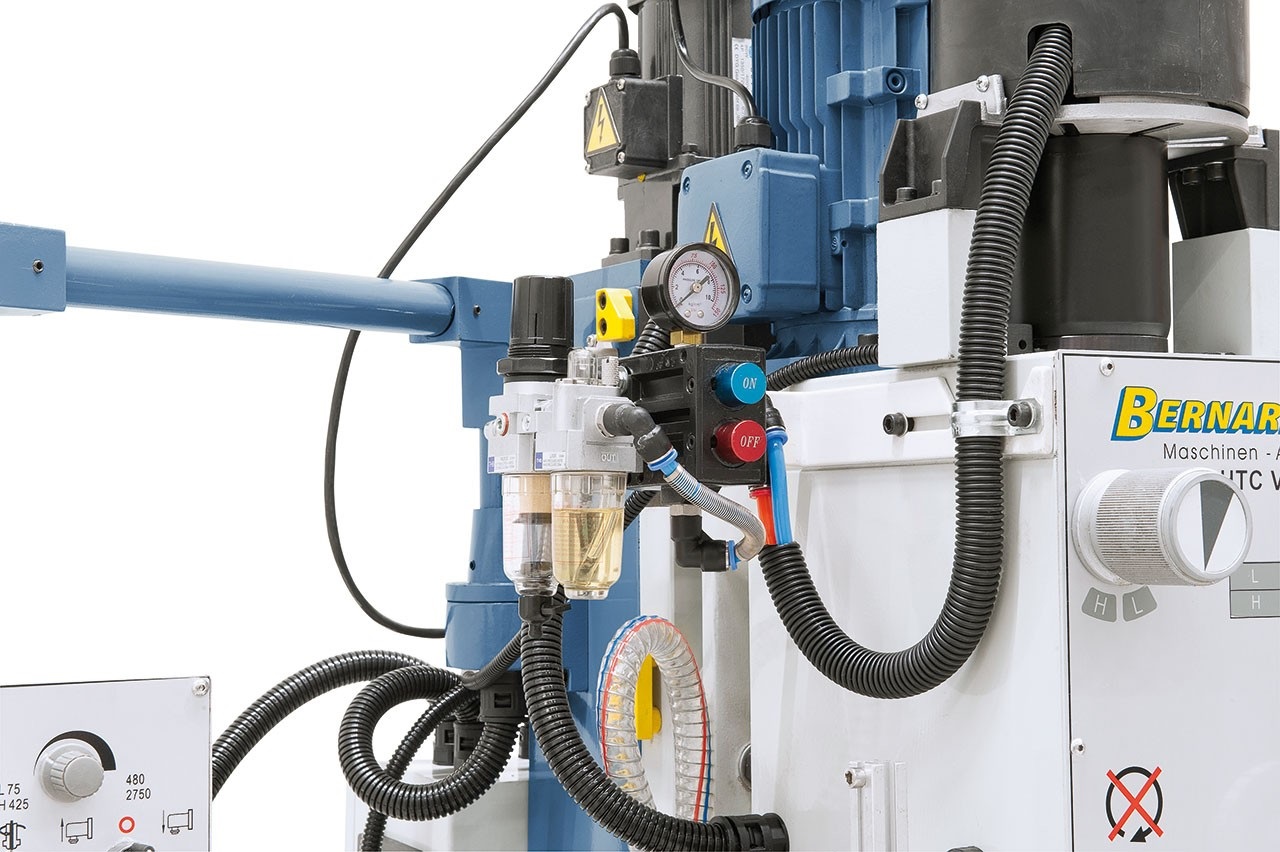

Pneumatische Werkzeugklemmung
Höhenverstellbare Schutzabdeckung
Hubmotor für Fräskopf
Zentralschmierung

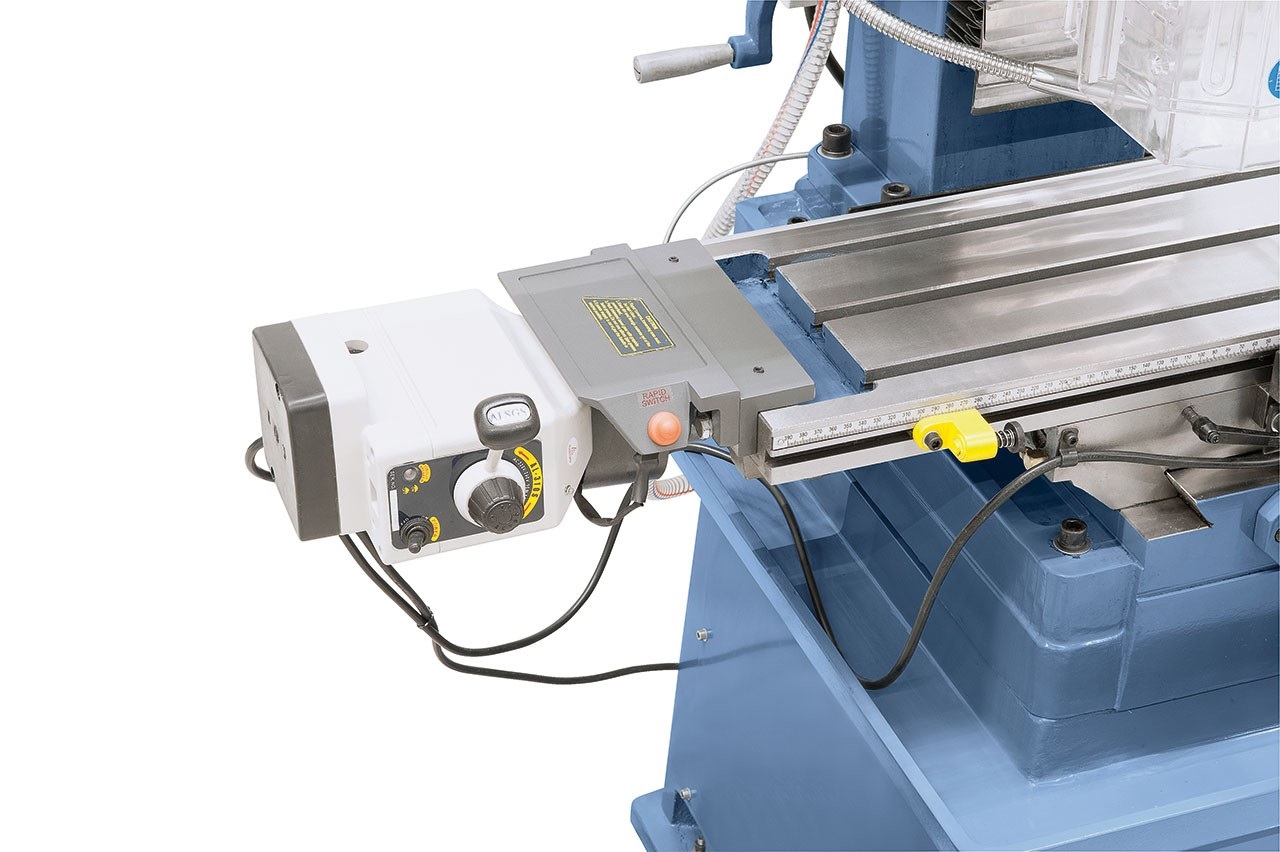

x-Achsenvorschub AL 450 D
Frequenzumrichter Delta VFD-E
LED-Maschinenleuchte
Digitale Drehzahlanzeige
Digitale Pinolenhubanzeige
Gewindeschneideinrichtung
Lamellen-Schutzabdeckung
Kühlmitteleinrichtung
Längsmeßskala
Gussuntergestell mit Kühlmittelrinne

Technische Daten:

Bohrleistung in Stahl: 32 mm
Bohrleistung in Guss: 40 mm
Messerkopffräser max.: 80 mm
Ausladung: 220 mm
Spindeldrehzahl, stufenlos: 75 – 480 / 425 – 2750 U/min
Spindelaufnahme: ISO 30
Pinolenhub: 125 mm
Pinolenvorschub: (3) 0,10 / 0,18 / 0,26 mm/U
Tischgröße / T-Nutengröße: 800 x 240 mm / 14 mm
Verfahrweg (x / y): 420 / 200 mm
Fräskopf schwenkbar: -60° bis +60°
Abstand Spindel / Tisch: 95 - 485 mm
Höhenverstellung Fräskopf: 390 mm
Hubmotor: 90 W
Motorleistung: 1,5 kW (400 V)
Maschinenabmessung (B x T x H): 1270 x 960 x 2120 mm
Gewicht ca.: 455 kg
