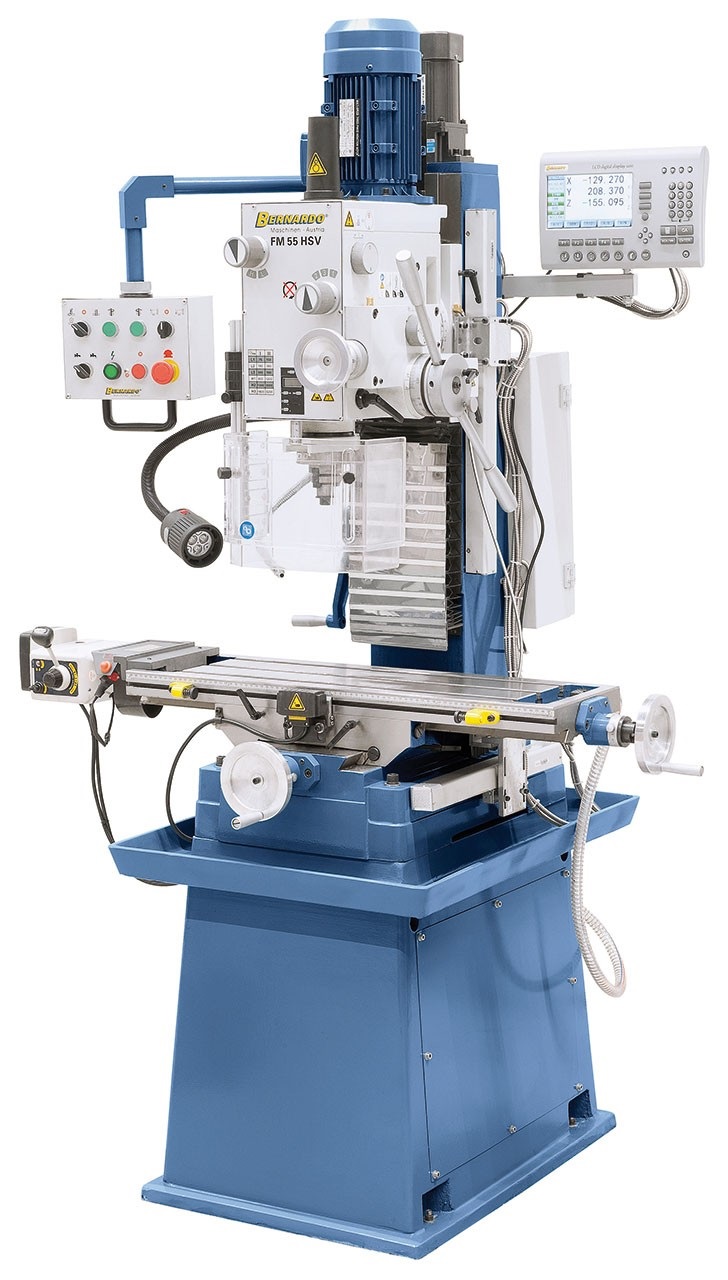

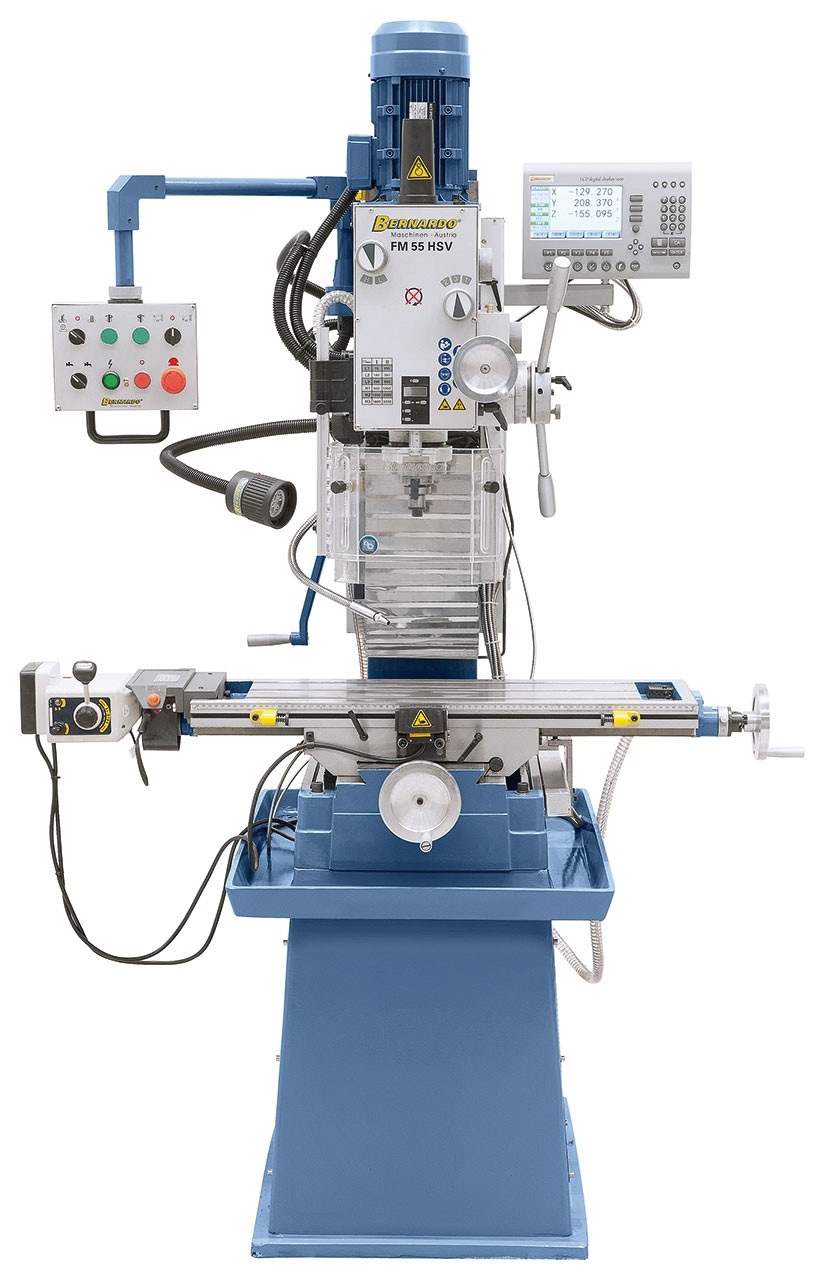

Bohr- und Fräsmaschine FM 55 HSV inkl. 3-Achs-Digitalanzeige i200 und Vorschub f. x-Achse
6.374,33 €
% 6.709,82 € (5% gespart)
Versandkostenfrei
Nicht mehr verfügbar
Produktinformationen "Bohr- und Fräsmaschine FM 55 HSV inkl. 3-Achs-Digitalanzeige i200 und Vorschub f. x-Achse"

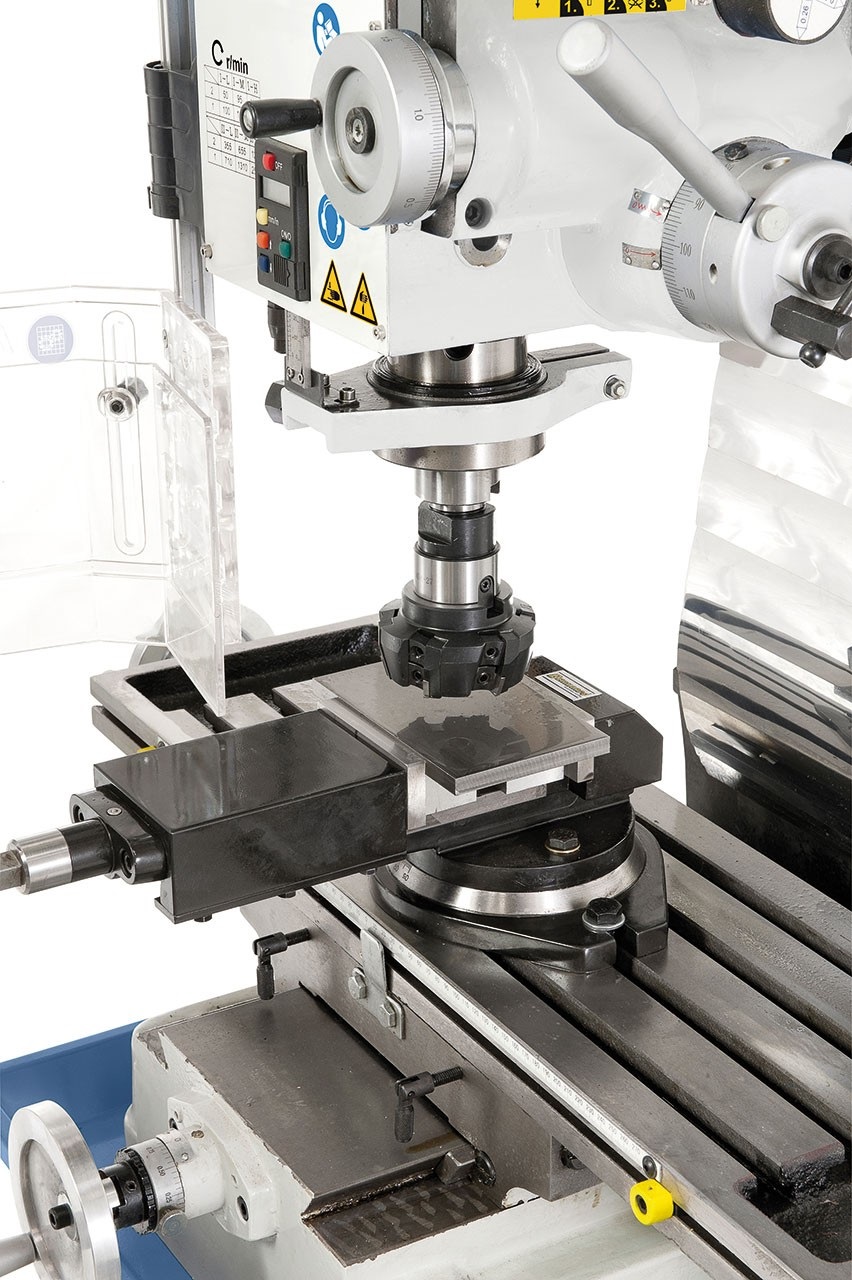

Die Bohr- und Fräsmaschine FM 55 HSV überzeugt durch ihre stabile Konstruktion und einfache Handhabung.
Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digitalanzeige, Frästisch- vorschub,
Hubmotor, Zentralschmierung, Kühlmitteleinrichtung, LED-Arbeitsleuchte, Graugussuntergestell mit Kühlmittelrinne,
Sicherheitseinrichtungen nach CE-Norm, …), wodurch diese Maschine universell einsetzbar ist.
BESCHREIBUNG
- Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
- Schnelle Tischverstellung in x-Achse durch automatischen Tischvorschub mit Eilgang
- Schwerer Maschinenständer aus Grauguss für vibrationsfreies Arbeiten
- Erhöhte Produktivität durch serienmäßige Digitalanzeige in allen 3 Achsen
- 2-Stufenmotor mit 12 schaltbaren Geschwindigkeiten (75 - 3200 U/min)
- Vielseitige Anwendungsmöglichkeiten, Schlitzfräsen, Planfräsen, Ausspindeln, ...
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.

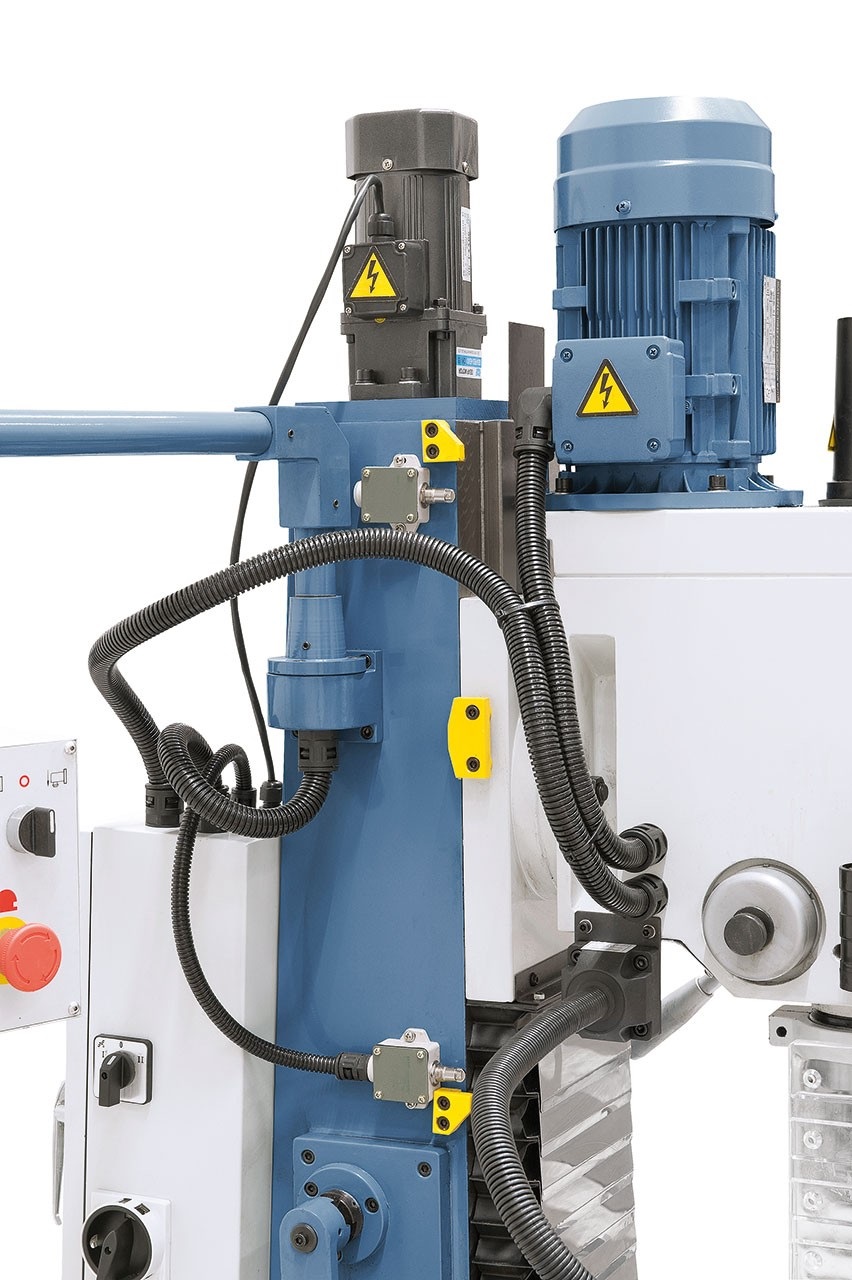

- Komfortable Höhenverstellung des Fräskopfes mittels Hubmotor
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Hohe Stabilität durch Schwalbenschwanzführung des Getriebekopfes
- Manuelle Zentralschmierung für alle Führungsbahnen
LIEFERUMFANG
- 3-Achs-Digitalanzeige i200 mit LCD-Display
- Schnellspannbohrfutter 3 – 16 mm / B 16
- Bohrfutterdorn MK 4 – B 16
- Anzugsspindel M 16
- Reduzierhülse MK 4 / 3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Automatischer Pinolenvorschub
- Höhenverstellbare Schutzabdeckung
- Hubmotor für Fräskopf
- Zentralschmierung
- x-Achsenvorschub AL 450 D
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Lamellen-Schutzabdeckung
- Kühlmitteleinrichtung
- Längsmeßskala
- Gussuntergestell mit Kühlmittelrinne
- Bedienwerkzeug
Technische Daten:
- Bohrleistung in Stahl: 32 mm
- Bohrleistung in Guss: 40 mm
- Messerkopffräser max.: 80 mm
- Ausladung: 220 mm
- Spindeldrehzahl: (12) 75 – 3200 U/min
- Spindelaufnahme: MK 4
- Pinolenhub: 120 mm
- Pinolenvorschub: (3) 0,10 / 0,18 / 0,26 mm/U
- Tischgröße: 800 x 240 mm
- Verfahrweg (x / y): 420 / 200 mm
- Fräskopf schwenkbar: -60° bis +60°
- Abstand Spindel / Tisch: 95 - 485 mm
- Höhenverstellung Fräskopf: 390 mm
- T-Nutengröße: 14 mm
- Hubmotor: 90 W
- Motor-Abgabeleistung S1 100%: 1,1 / 1,5 kW (400 V)
- Motor-Aufnahmeleistung S6 40%: 1,5 / 2,2 kW (400 V)
- Maschinenabmessung (B x T x H): 1270 x 960 x 2120 mm
- Gewicht ca.: 447 kg
