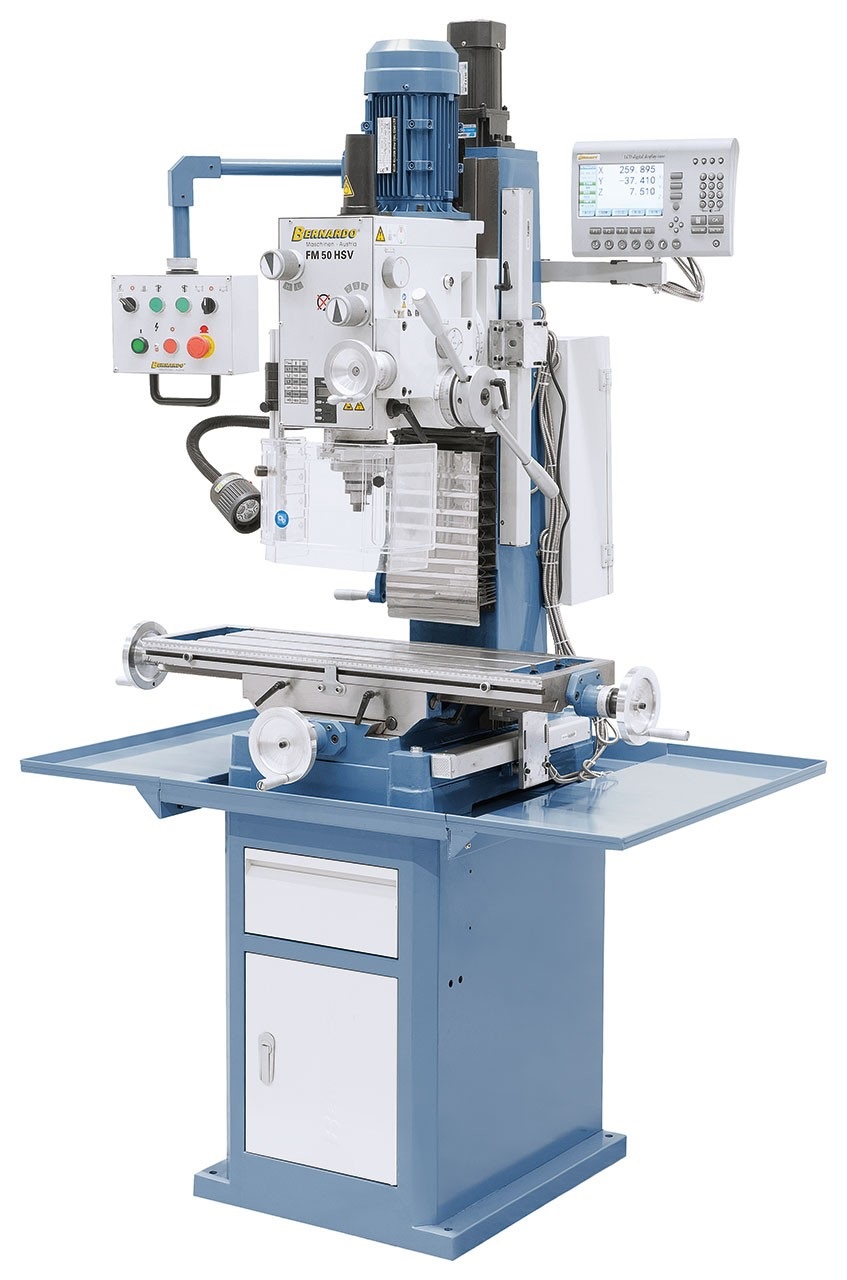

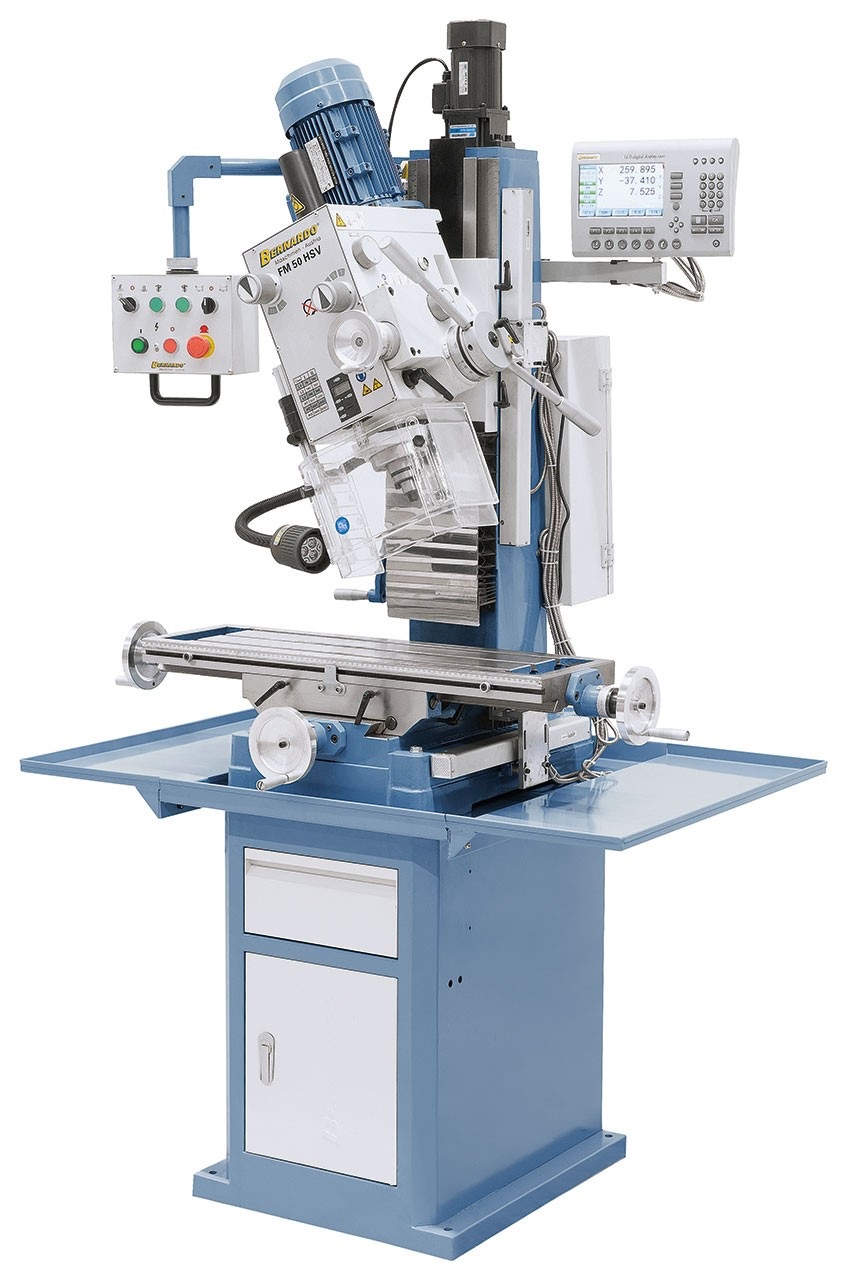

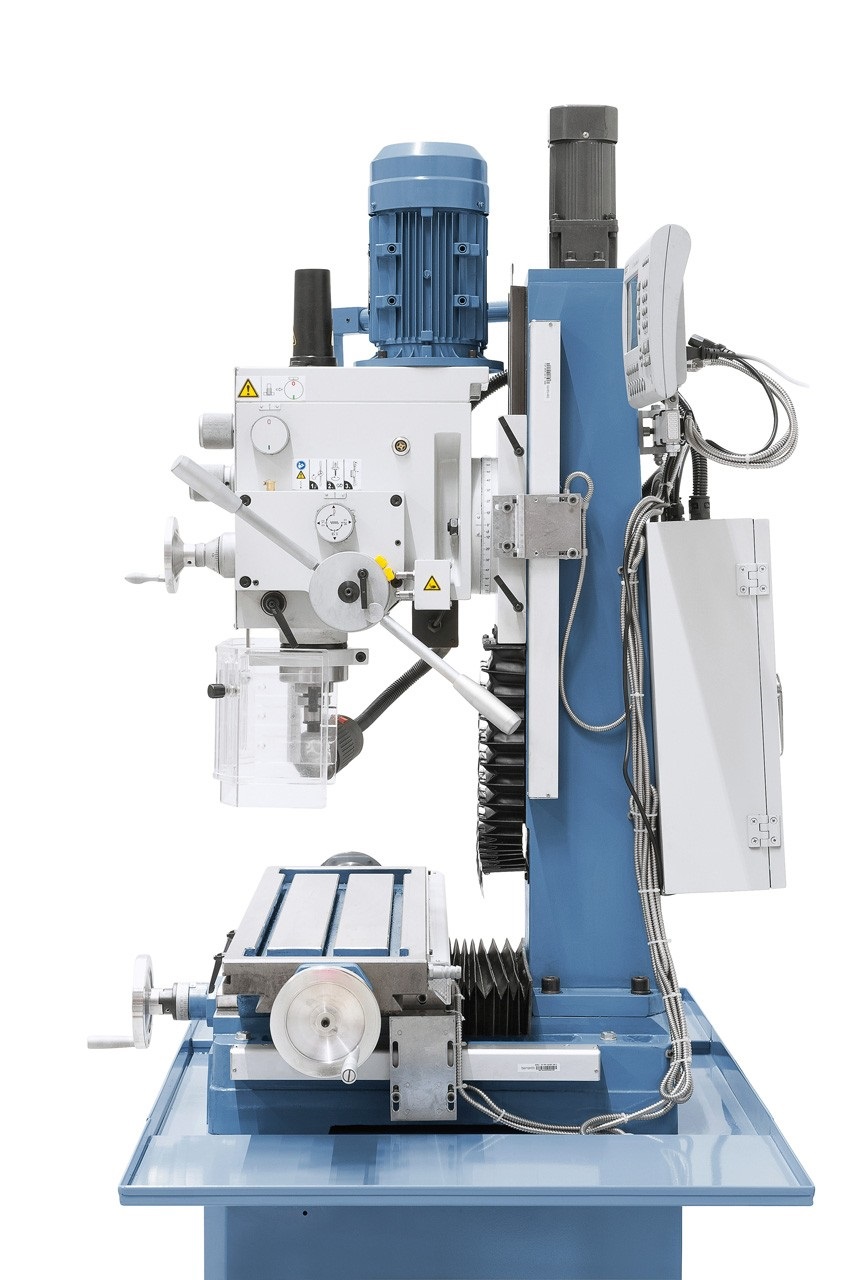

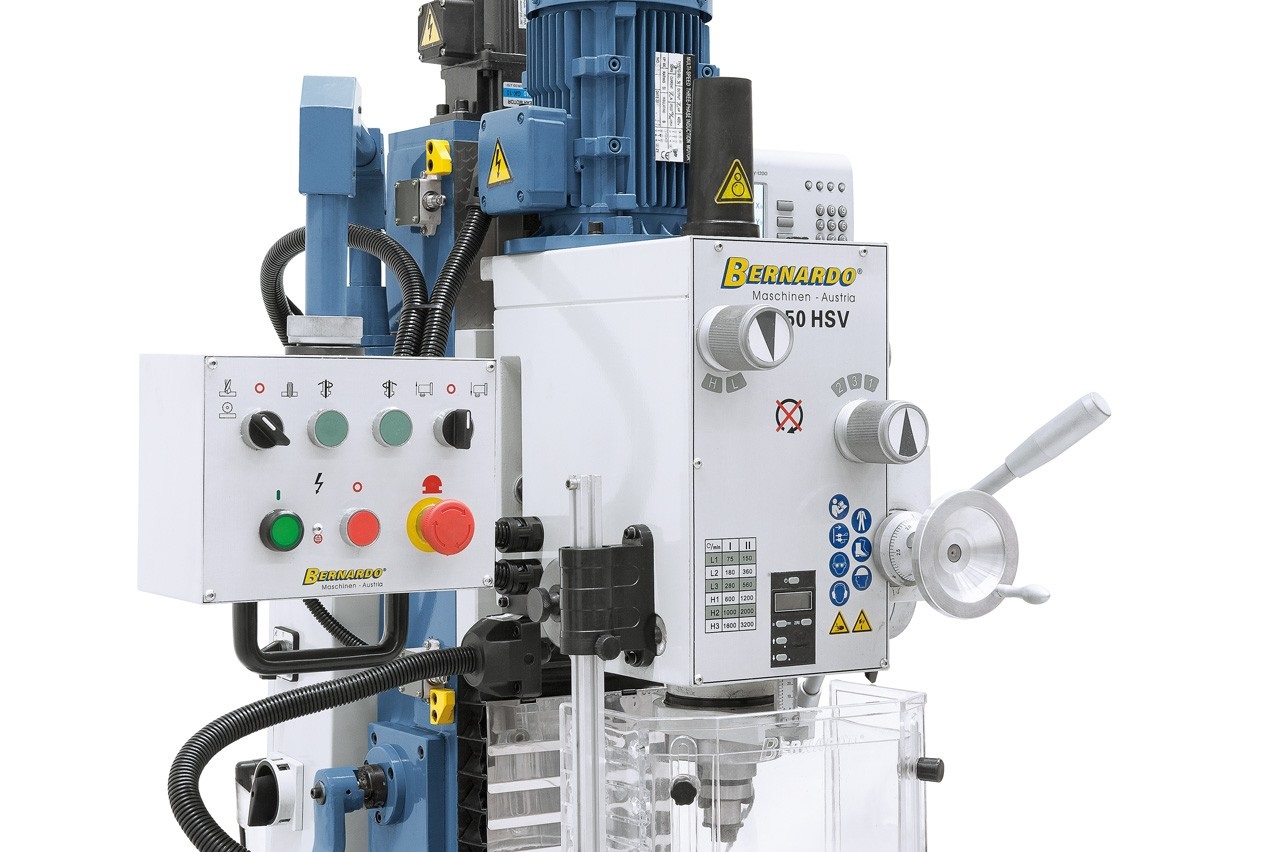

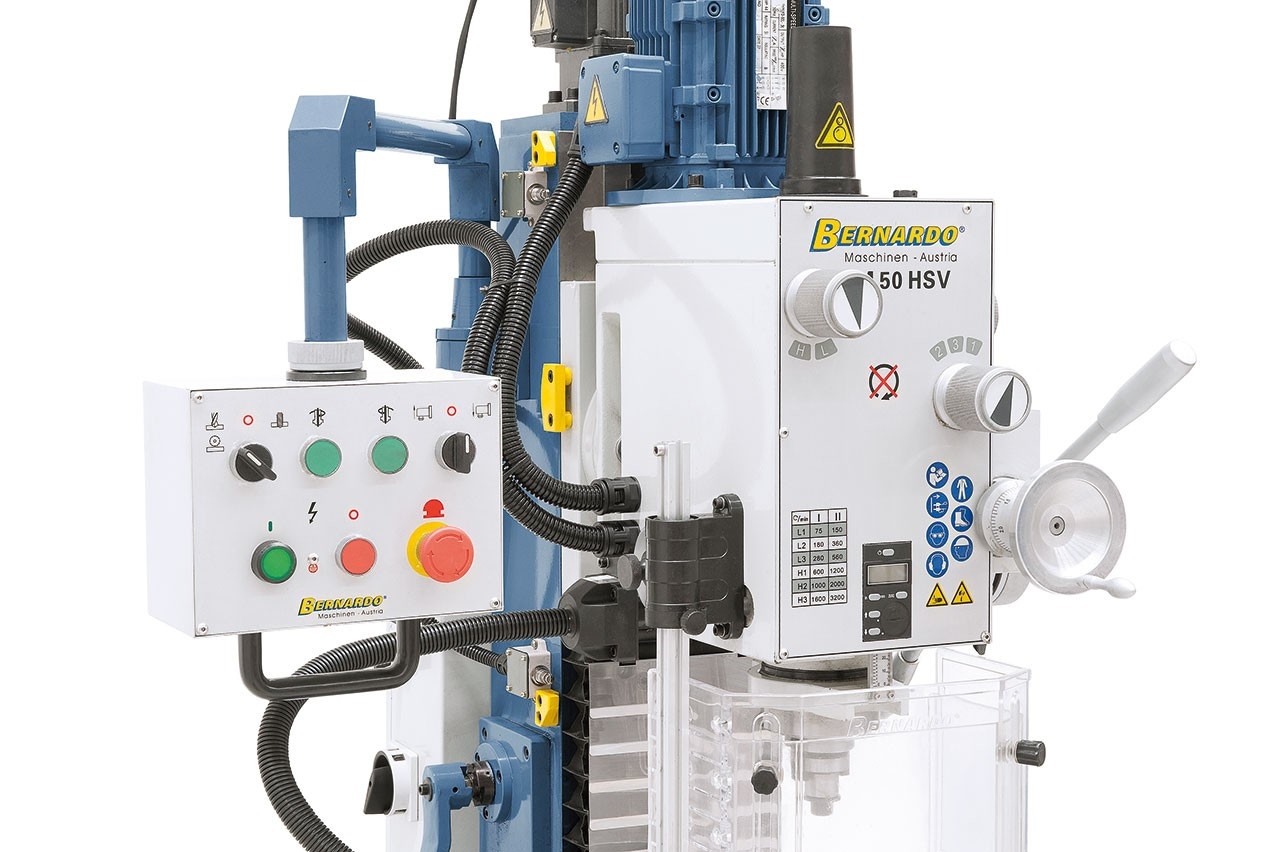

Bohr- und Fräsmaschine FM 50 HSV inkl. 3-Achs-Digitalanzeige

Kopfdurchmesser                       75 mm Aufnahme                                      MK 4 Bohrstangendurchmesser        18 mm Feinverstellung                             0,01 mm / Teilstrich Bohrdurchmesser                        10 - 225 mm Querschlitten-Verstellung           25 mm Höhe (ohne Schaft)                      80,2 mm Lieferumfang: Ausdrehknopf Aufnahmeschaft MK 3 12 Stück Bohrstangen

Anschluss 230 V Mit Plastikbehälter (10 Liter) und flexiblem Schlauch

HSS-TiN beschichtet, 3 - 12 mm Je 6 Stk. Schaft- bzw. Radiusfräser

HSS, TiN-beschichtet 10-tlg. Inhalt: 6 mm 8 mm 10 mm 12 mm 14 mm 16 mm 18 mm 20 mm 22 mm 25 mm

   20-tlg., je 10 Stk. 2- bzw. 4-Schneiden   Inhalt: 3 mm  4 mm 5 mm 6 mm 8 mm 10 mm 12 mm 14 mm 16 mm 20 mm

 Erhältliche Größen: MK 2 von M3 - M12 MK 3 von M3 - M12 MK 4 von M3 - M12 MK 3 von M12 - M24 MK 4 von M12 - M24 MK 5 von M12 - M24

  52-teiliges Basissortiment mit den am meisten benötigten Spannelementen zum schnellen Aufspannen von Werkstücken oder Vorrichtungen auf T-Nutentischen. Lieferung kompl. mit Plastikkassette, als Wandhalter verwendbar  Anzugsgewinde:  M12 T-Nutensteine: 14 mm

Morsekonus MK 2 / MK 3 TiN-beschichtet 9-teilig Lieferung in Holzkassette Inhalt: MK 2: 14,5 / 16 / 18 / 20 / 22 mm MK 3: 24 / 25 / 28 / 30 mm

Technische Spezifikationen Breite: 530 mm Tiefe: 600 mm Höhe: 700 mm Gewicht ca.: 38 kg FEATURES Universell einsetzbar für Bohrmaschinen, Bohr- und Fräsmaschinen,.... Lackierung in RAL 5014 taubenblau Serienmäßig mit Ablagefach und Schuzblade Spänewanne im Lieferumfang enthalten

  Technische Daten: Tischdurchmesser: 25 mm Spitzenhöhe: 4 mm Bauhöhe: 5 mm Übersetzung: 60:1 Gewicht: 7,1 kg

  Technische Daten: Übersetzung: 40:1 Bauhöhe: 170 mm Breite mit Zentrierspitze: 195 mm Länge: 230 mm Zentrierspitze: MK 2 Backenfutterflansch: 125 mm Schwenkbar: 0° bis 90° Spindelbohrung: 18 mm Nutenbreite: 16 mm Direkt-Teilscheibe (Teilung): 24 (15°) Gewicht ca.: 16,8 kg  Features Spindel in Präzisionskegelrollenlagern Schnecke aus Chrom-Nickel-Stahl, gehärtet und geschliffen Phosphor-Bronze-Schneckenrad Übersetzung ausrastbar zum direkten Teilen (40:1) Schwenkbar von horizontal bis vertikal (-10° bis +90°) Direktes Teilen mit 24er-Raster Jede Teilung von 2 bis 50 und viele Teilungen von 52 bis 380 möglich Lieferumfang: Reitstock 2 Teilscheiben Zentrierspitze Mitnehmer Futterflansch

  Technische Daten: Backenbreite: 100 mm Spannweite: 100 mm Gewicht: 17,5 kg

  Technische Daten: A: 460 B: 180 C: 152 D: 130 E: 80 F: 39 G:  210 H: 35 I: 12,5 J: 357 Gewicht netto: 13,5 kg   FEATURES robuste Bauweise für Fräs-, Hobel- und Bohrmaschinen Schraubstockkörper aus hochwertigem Guss hergestellt Führungsteile und Spannbacken gehärtet und geschliffen mechanisches Spannsystem komplett mit Drehteller und 360°-Skala

  Technische Daten: Abmessungen in mm A: 127 B: 46 C: 220 D: 670 E: 540 F: 165 G: 185 H: 118 I: 72 J: 97 K: 117 L: 185 kg: 45    FEATURES extrem große Spannweite lange Flachbahnführung der beweglichen Spannweite Führungsteile und Spannbacken gehärtet und geschliffen Spindel schmutz- und spänegeschützt mechanisches Spannsystem komplett mit Drehteller und 360°-Skala

  Technische Daten: Modell: SOE 20  Durchmesser: 20 mm Länge: 20 mm

  Zum Zentrieren, Ausrichten, Anreißen, Nullpunkt einstellen

FEATURES Erhältliche Durchmesser: 80 mm 100 mm 125 mm

  Technische Daten: Breite: 800 mm Tiefe: 590 mm Höhe: 640 mm Gewicht ca.: 30 kg   Universell einsetzbar für Bohrmaschinen, Bohr- und Fräsmaschinen,.... Lackierung in RAL 5014 taubenblau Spänewanne im Lieferumfang enthalte

  BESCHREIBUNG Einsetzbar bei Fräs- und Bohrarbeiten auf Horizontal- oder Vertikalfräsmaschinen, Bohrmaschinen usw. Die Tischplatte ist aus hochwertigem Meehaniteguß hergestellt Schneckenwelle gehärtet und geschliffen, Schneckenrad aus Spezialguß Klemmung der Tischplatte erfolgt durch zwei Klemmhebel Übersetzung im Schneckengetriebe 90:1 Grad-Teilarbeiten über Skalentrommel mit verstellbarem Nonius Direkt-Teilarbeiten über die am Tisch angebrachte 360° Skala   Technische Daten: Tischdurchmesser: 150 mm Übersetzung: 90:1 Morsekonus: MK 2 Anzahl T-Nuten: 4 Stk. Max. Tragkraft horizontal: 40 kg Max. Tragkraft vertikal: 20 kg A: 200 mm B: 160 mm C: 100 mm D: 150 mm E: 11 mm G: 17 mm H: 83 mm N: 78 mm Gewicht. 14 kg

  Vorschubapparat AL 450 D für x-Achse
