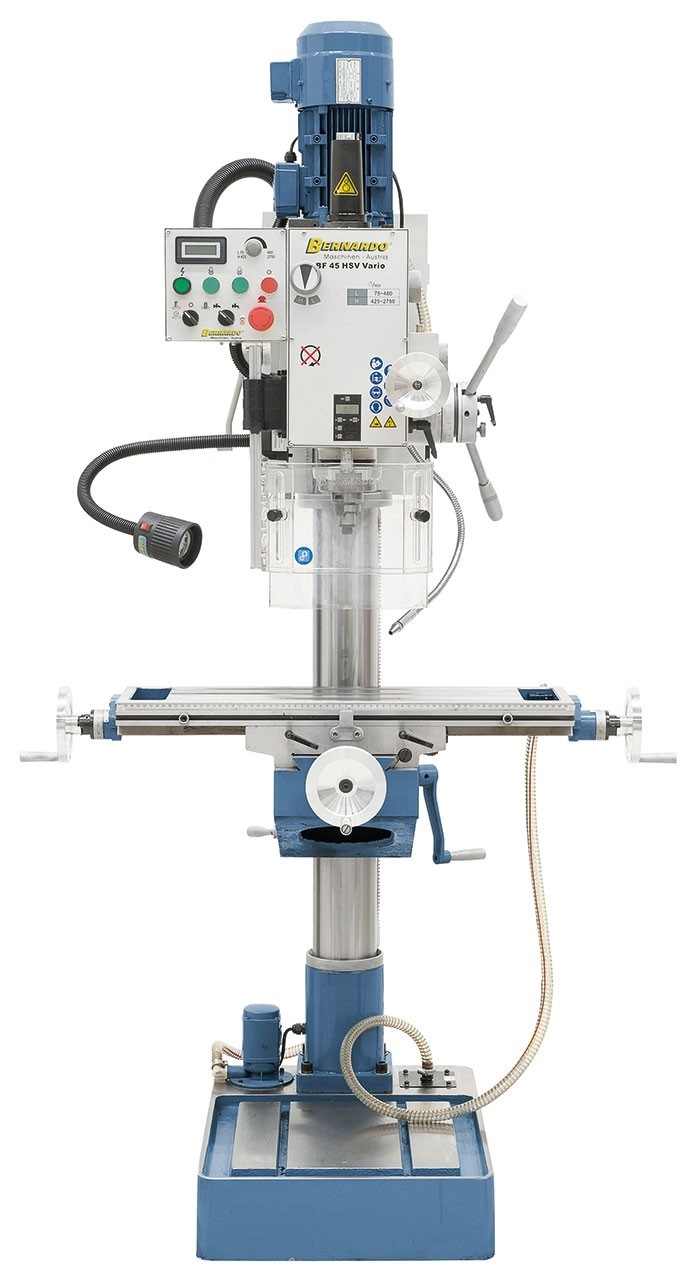

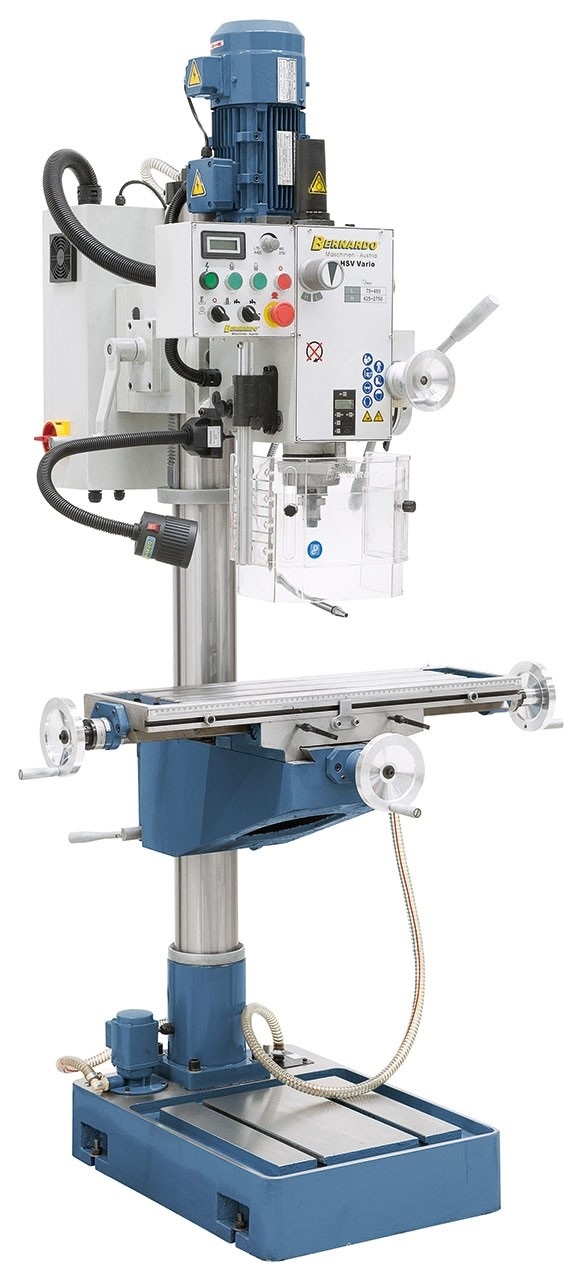

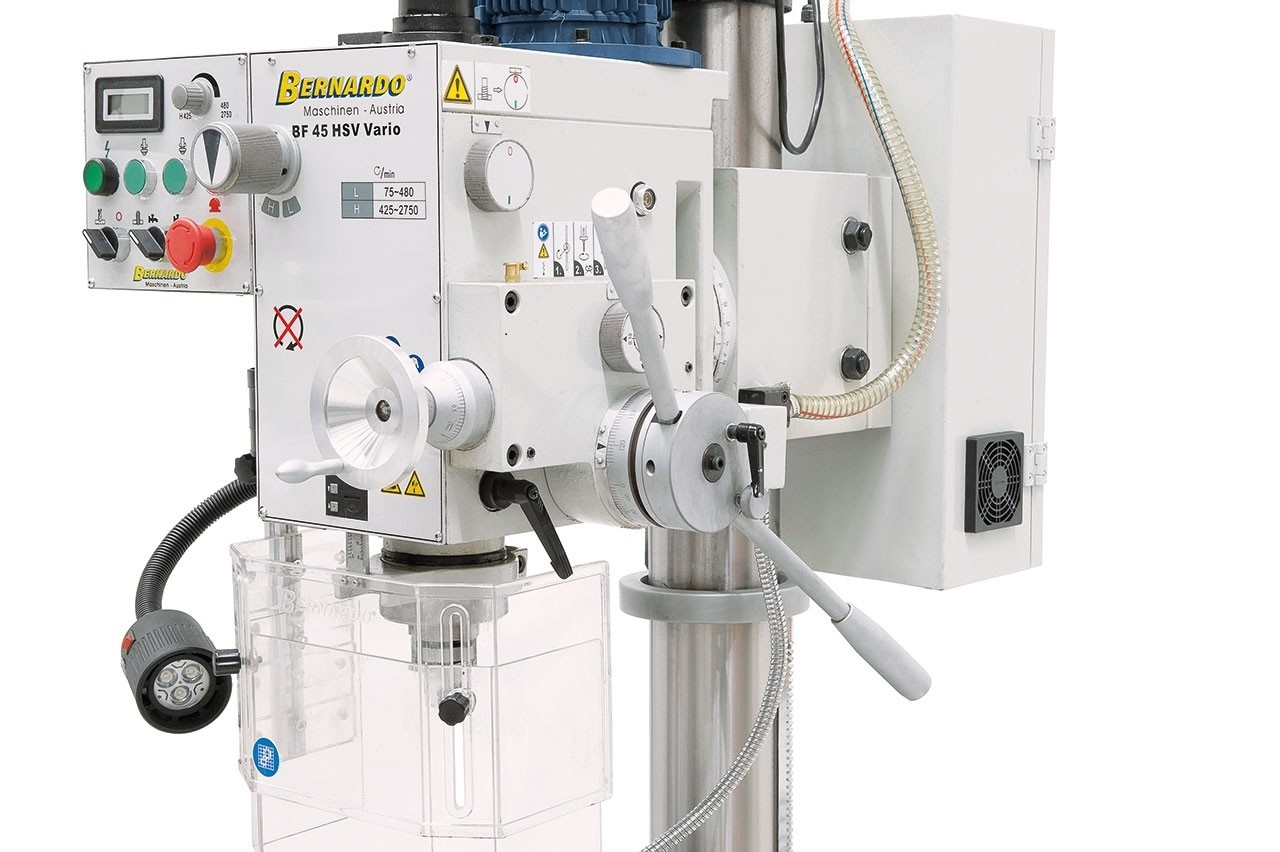

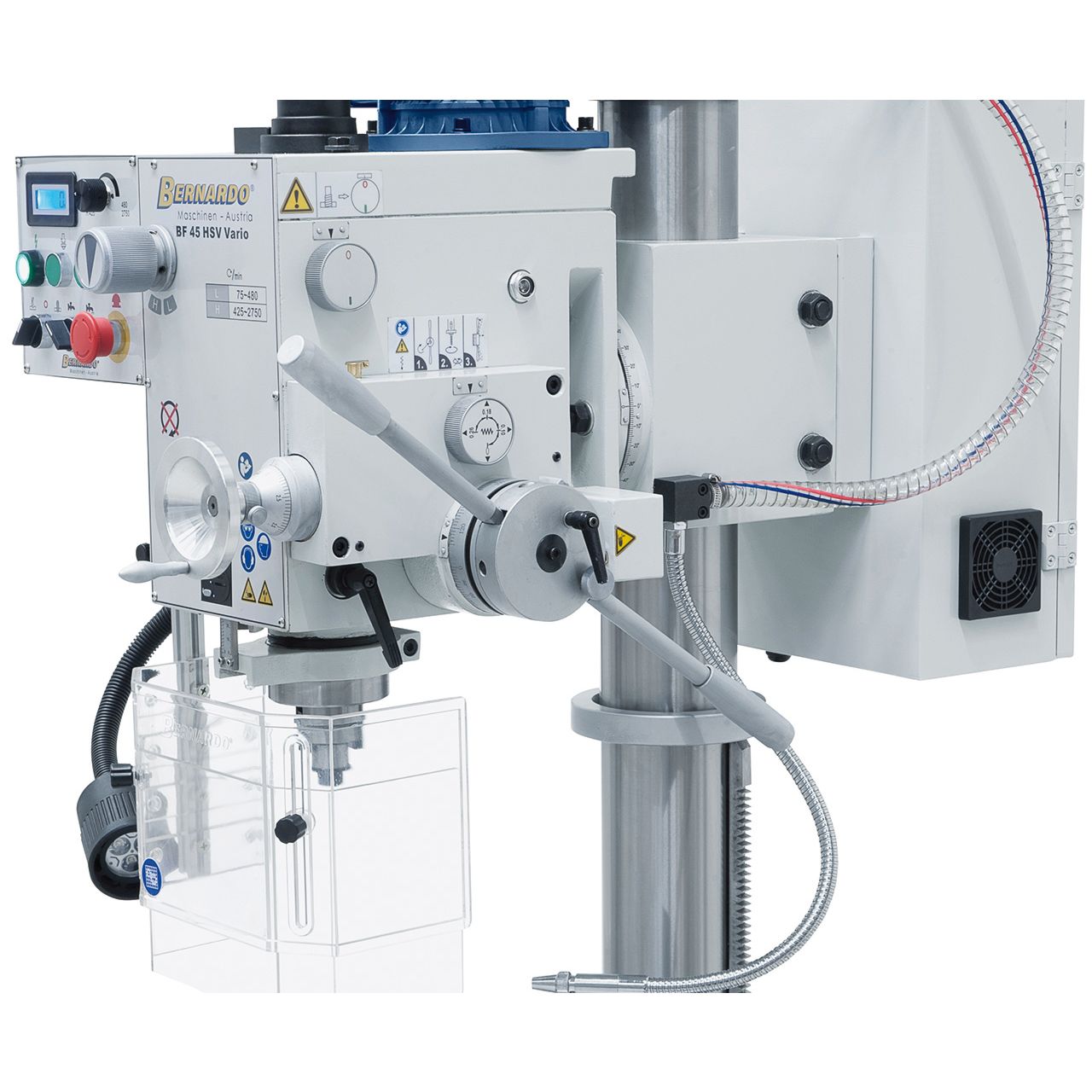

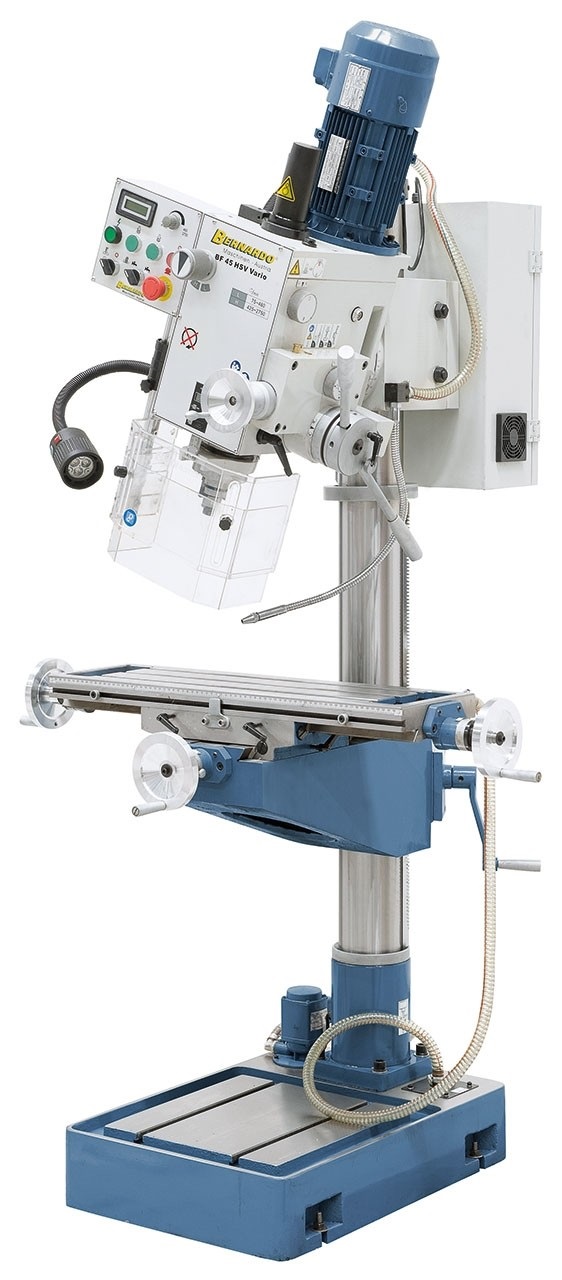

Bohr- und Fräsmaschine BF 45 HSV Vario

4.522,57 €*

% 4.760,60 €* (5% gespart)

Versandkostenfrei

Sofort verfügbar, Lieferzeit: 2-5 Tage

Produktnummer: 02-1108
Produktinformationen "Bohr- und Fräsmaschine BF 45 HSV Vario"



Mit der Bohr- und Fräsmaschine BF 45 HSV Vario hat man die Möglichkeit Bohr- und Fräsarbeiten in horizontaler,
vertikaler und schräger Ebene durchzuführen. Durch die kompakte Bauweise, dem serienmäßigen Pinolenvorschub,
der digitalen Pinolenhubanzeige und der stufenlosen Drehzahlregelung ist dieses Modell für Modellbauer, Handwerker und Reparaturwerkstätten optimal geeignet.

 BESCHREIBUNG

  • Variable Drehzahleinstellung durch Delta-Frequenzumrichter mit optimiertem Drehmomentverlauf
  • Hohe Sicherheit durch höhenverstellbarer Schutzabdeckung nach CE-Norm
  • Vielseitige Anwendungsmöglichkeiten wie z.B.: Schlitzfräsen, Planfräsen, Ausspindeln, usw.
  • Großdimensionierter Kreuztisch mit T-Nuten und Kühlmittelrinne
  • Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder

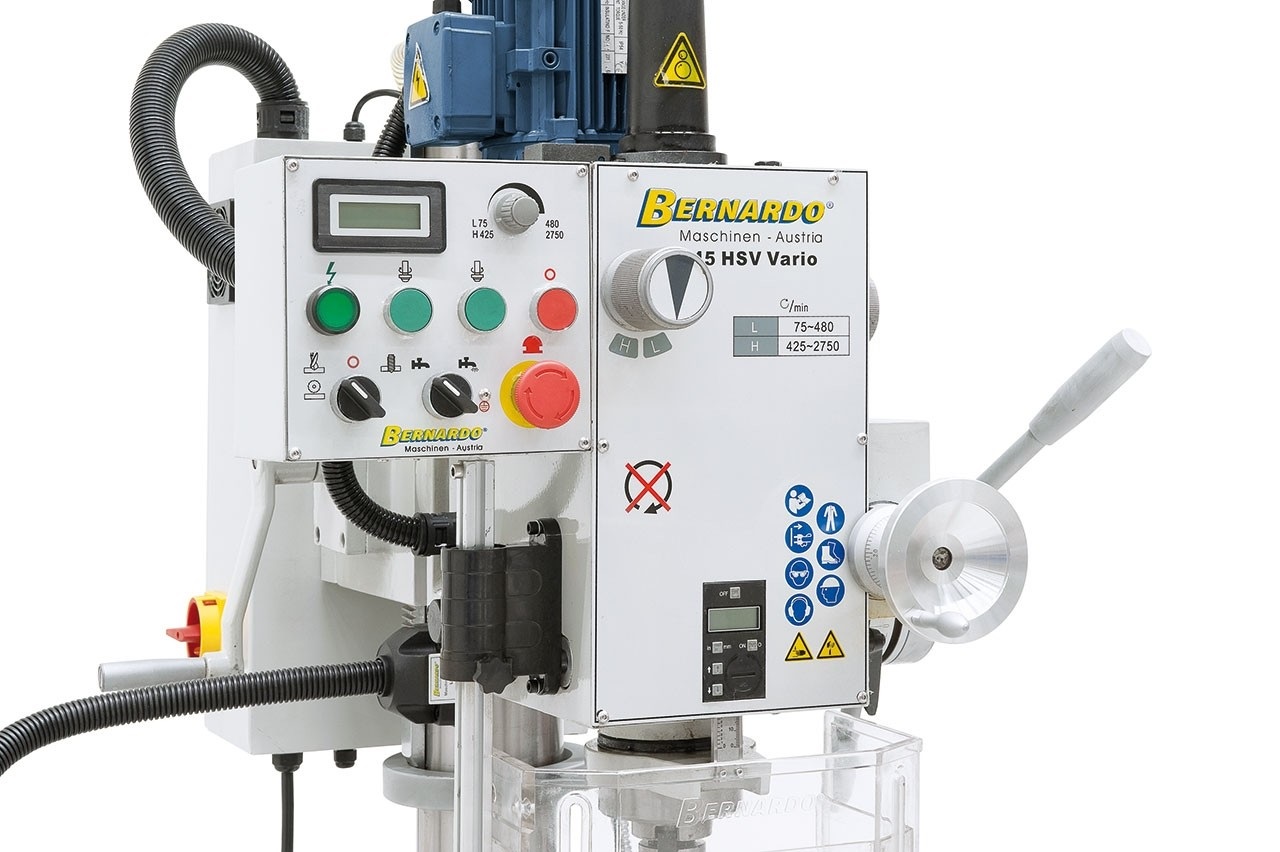

  • Serienmäßig mit Digitalanzeige für Drehzahl und Pinolenhub

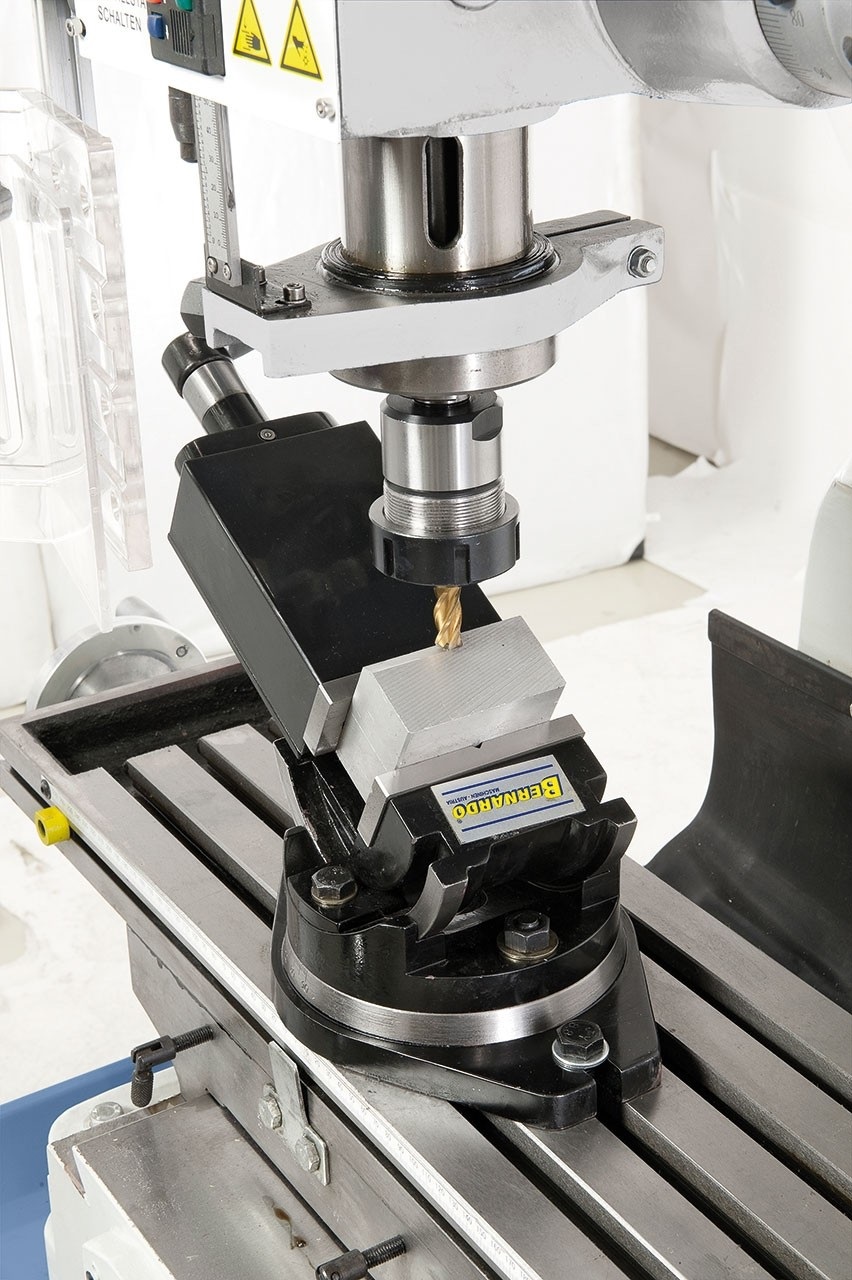

  • Beiseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen uvm.
  • Schwalbenschwanzführung für x- und y-Achse, nachstellbar über Keilleisten
  • Stabile und geschliffene Stahlsäule, ausgelegt für hohe Beanspruchung
  • Serienmäßig mit automatischem Pinolenvorschub
  • Rechts-Linkslaufeinrichtung zum Gewindeschneiden

LIEFERUMFANG

  • Schnellspannbohrfutter 1 – 16 mm / B 16
  • Bohrfutterdorn MK 4 / B 16
  • Anzugsspindel M 16
  • Reduzierhülse MK 4 / 3
  • Kombi-Aufsteckfräsdorn MK 4 / 27 mm
  • Automatischer Pinolenvorschub
  • Höhenverstellbare Schutzabdeckung
  • Digitale Pinolenhubanzeige
  • Digitale Drehzahlanzeige

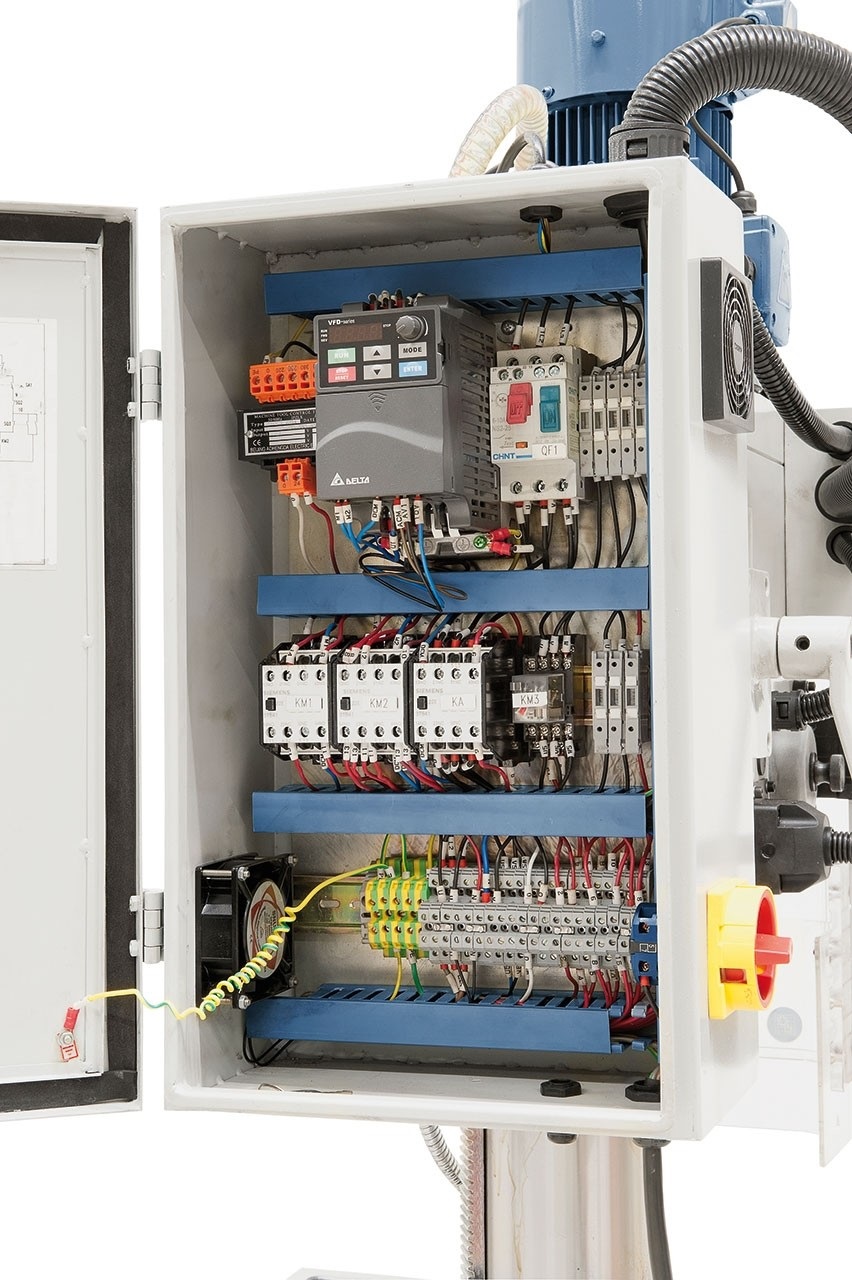

  • Frequenzumrichter
  • Gewindeschneideinrichtung
  • Kühlmitteleinrichtung
  • LED-Maschinenleuchte
  • Längsmeßskala
  • Bedienwerkzeug

 Technische Daten:

  • Bohrleistung in Stahl: 32 mm
  • Bohrleistung in Guss: 40 mm
  • Messerkopffräser max.: 80 mm
  • Ausladung: 280 mm
  • Spindeldrehzahl, stufenlos: 75 - 2750 U/min
  • Spindelaufnahme: MK 4
  • Pinolenhub: 120 mm
  • Pinolenvorschub: (3) 0,10 / 0,18 / 0,26 mm/U
  • Tischgröße: 730 x 210 mm
  • T-Nutengröße: 14 mm
  • Abstand Spindel / Tisch max.: 640 mm
  • Abstand Spindel / Bodenplatte max.: 1190 mm
  • Verfahrweg (x / y): 495 / 200 mm
  • Fräskopf schwenkbar: -90° bis +90°
  • Höhenverstellung Fräskopf: 260 mm
  • Säulendurchmesser: 115 mm

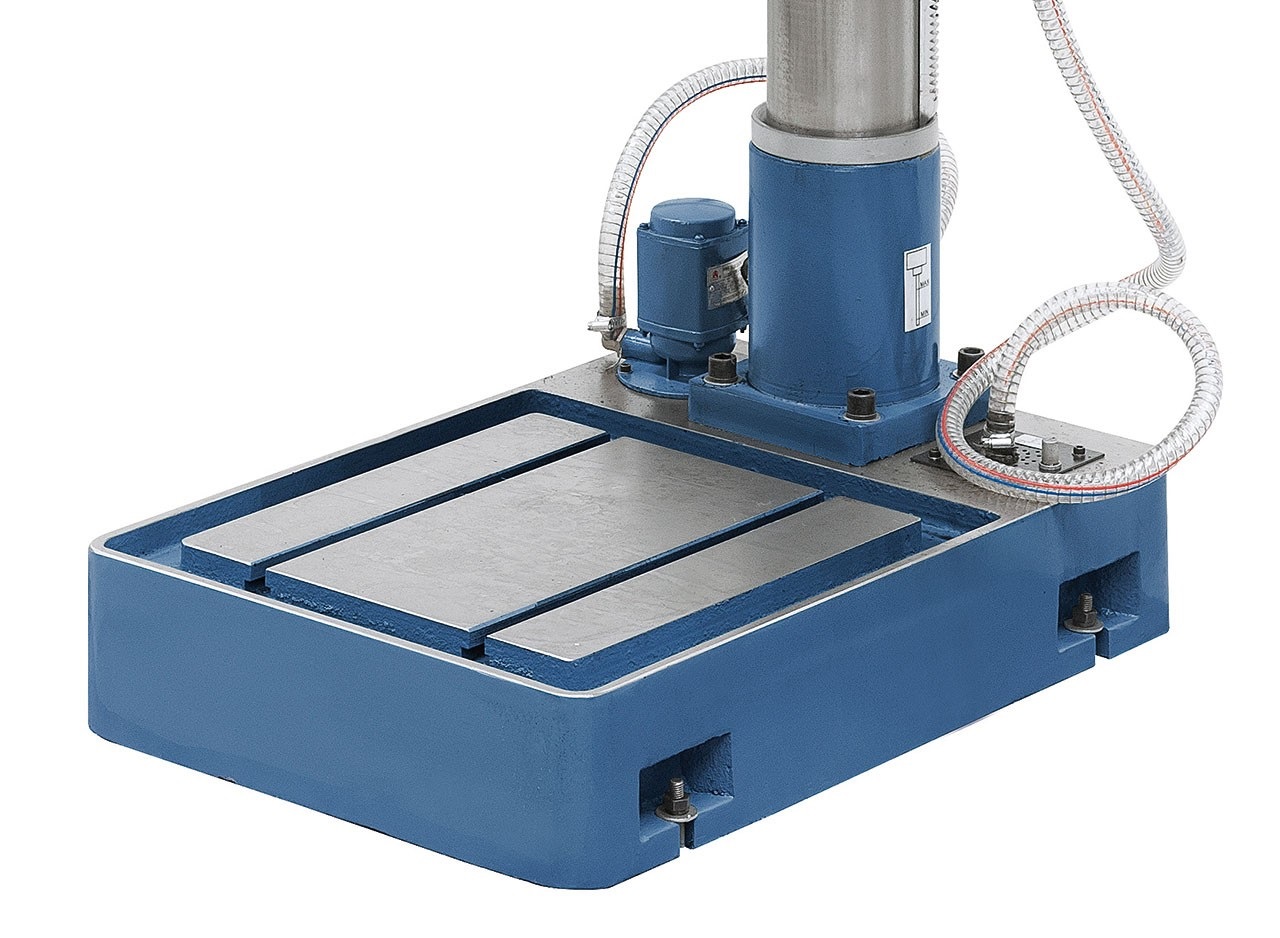

  • Arbeitsfläche Bodenplatte: 365 x 375 mm
  • Motor-Abgabeleistung S1 100%: 1,5 kW (400 V)
  • Motor-Aufnahmeleistung S6 40%: 2,2 kW (400 V)
  • Maschinenabmessung (B x T X H): 1070 x 800 x 2060 mm
  • Gewicht ca.: 362 kg





(-17,94 € gespart)
Plan- und Ausdrehkopfset diam. 75 mm mit Aufnahme MK 4
Kopfdurchmesser                       75 mm Aufnahme                                      MK 4 Bohrstangendurchmesser        18 mm Feinverstellung                             0,01 mm / Teilstrich Bohrdurchmesser                        10 - 225 mm Querschlitten-Verstellung           25 mm Höhe (ohne Schaft)                      80,2 mm Lieferumfang: Ausdrehknopf Aufnahmeschaft MK 3 12 Stück Bohrstangen

340,67 €* 358,61 €* (5% gespart)
(-2,63 € gespart)
Universal-Kühlmittelkonzentrat RK 12, 5 Liter
Anwendungskonzentration je nach Zerspannung 3 - 10 % 5 L Kanister

Inhalt: 5 Liter (9,97 €* / 1 Liter)

49,85 €* 52,48 €* (5.01% gespart)
(-5,12 € gespart)
Kombi-Fräserkassette, TiN-beschichtet 12-tlg.
HSS-TiN beschichtet, 3 - 12 mm Je 6 Stk. Schaft- bzw. Radiusfräser

97,34 €* 102,46 €* (5% gespart)
(-9,32 € gespart)
Schaft-Schruppfräser HSS, TiN-beschichtet
HSS, TiN-beschichtet 10-tlg. Inhalt: 6 mm 8 mm 10 mm 12 mm 14 mm 16 mm 18 mm 20 mm 22 mm 25 mm

176,86 €* 186,18 €* (5.01% gespart)
(-6,37 € gespart)
TITAN-Schaftfräserkassette 20-tlg.
   20-tlg., je 10 Stk. 2- bzw. 4-Schneiden   Inhalt: 3 mm  4 mm 5 mm 6 mm 8 mm 10 mm 12 mm 14 mm 16 mm 20 mm

121,08 €* 127,45 €* (5% gespart)
(-13,30 € gespart)

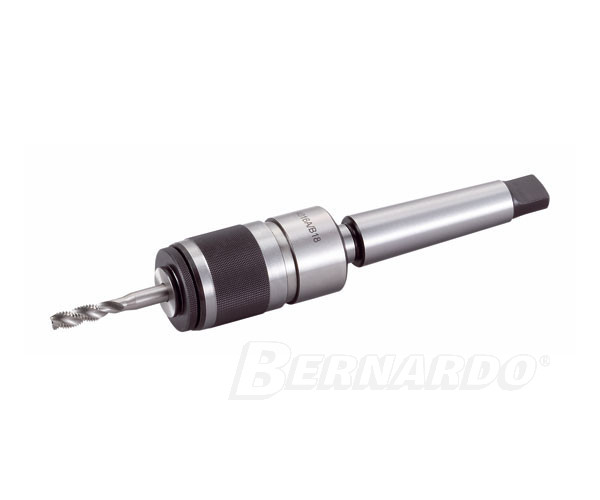

Gewindeschneid-Apparat MK 4 / M3 - M12
 Erhältliche Größen: MK 2 von M3 - M12 MK 3 von M3 - M12 MK 4 von M3 - M12 MK 3 von M12 - M24 MK 4 von M12 - M24 MK 5 von M12 - M24

252,84 €* 266,14 €* (5% gespart)
(-6,06 € gespart)

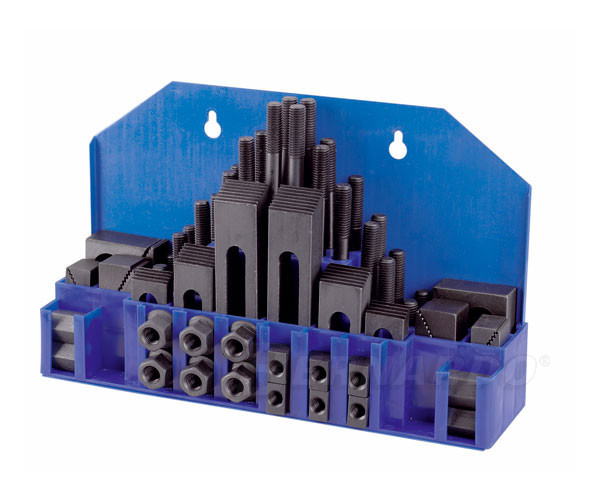

Spannwerkzeug-Sortiment 52-tlg., 14 mm, M 12
  52-teiliges Basissortiment mit den am meisten benötigten Spannelementen zum schnellen Aufspannen von Werkstücken oder Vorrichtungen auf T-Nutentischen. Lieferung kompl. mit Plastikkassette, als Wandhalter verwendbar  Anzugsgewinde:  M12 T-Nutensteine: 14 mm

115,14 €* 121,20 €* (5% gespart)
Sprialbohrer HSS mit Morsekonus Satz B
Morsekonus MK 2 / MK 3 TiN-beschichtet 9-teilig Lieferung in Holzkassette Inhalt: MK 2: 14,5 / 16 / 18 / 20 / 22 mm MK 3: 24 / 25 / 28 / 30 mm

138,88 €* 146,19 €* (5% gespart)
(-11,37 € gespart)

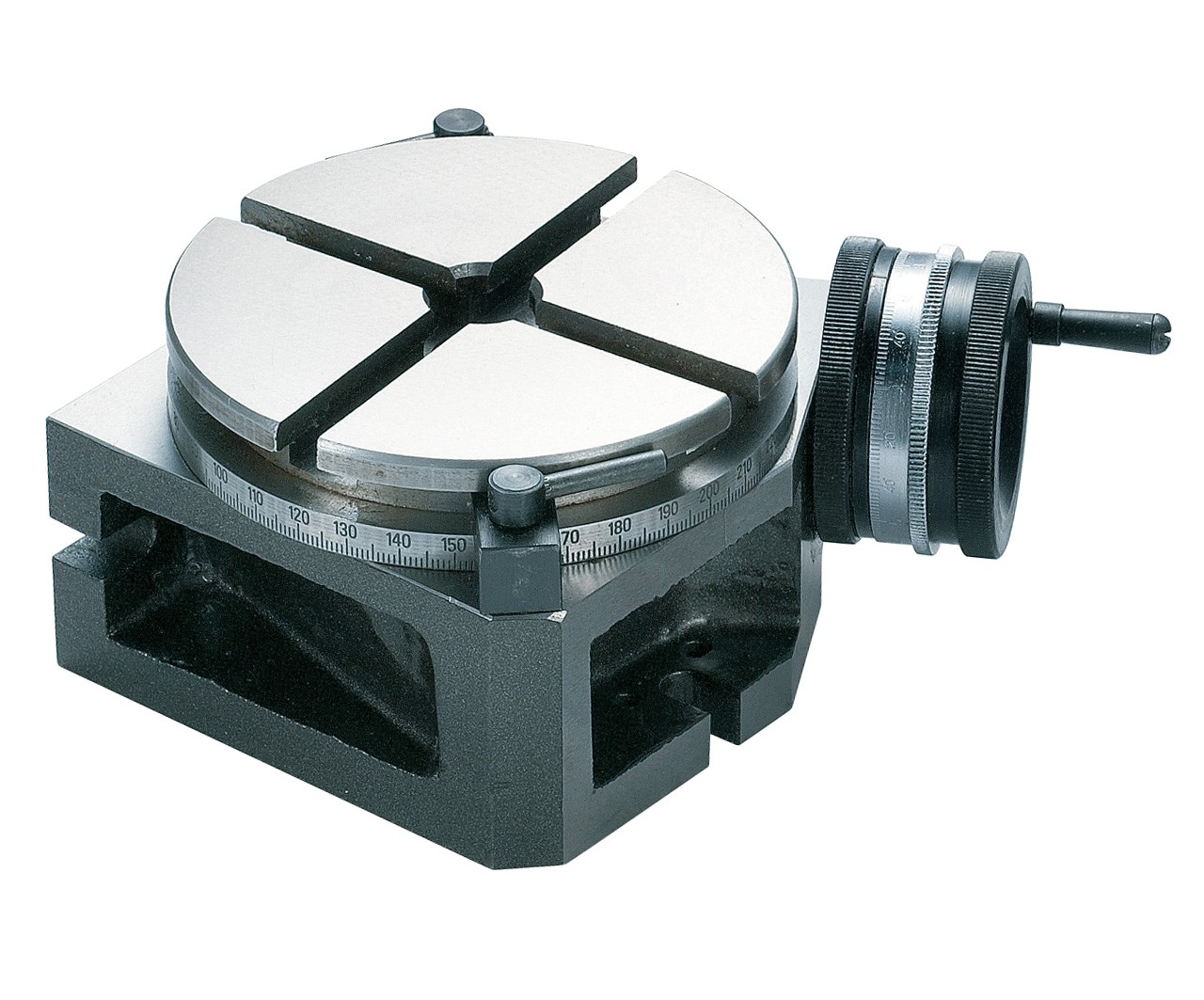

Horizontal- und Vertikalrundtisch RT 5
  Technische Daten: Tischdurchmesser: 25 mm Spitzenhöhe: 4 mm Bauhöhe: 5 mm Übersetzung: 60:1 Gewicht: 7,1 kg

216,04 €* 227,41 €* (5% gespart)
(-29,25 € gespart)
Halbuniversal-Teilkopf BS-0
  Technische Daten: Übersetzung: 40:1 Bauhöhe: 170 mm Breite mit Zentrierspitze: 195 mm Länge: 230 mm Zentrierspitze: MK 2 Backenfutterflansch: 125 mm Schwenkbar: 0° bis 90° Spindelbohrung: 18 mm Nutenbreite: 16 mm Direkt-Teilscheibe (Teilung): 24 (15°) Gewicht ca.: 16,8 kg  Features Spindel in Präzisionskegelrollenlagern Schnecke aus Chrom-Nickel-Stahl, gehärtet und geschliffen Phosphor-Bronze-Schneckenrad Übersetzung ausrastbar zum direkten Teilen (40:1) Schwenkbar von horizontal bis vertikal (-10° bis +90°) Direktes Teilen mit 24er-Raster Jede Teilung von 2 bis 50 und viele Teilungen von 52 bis 380 möglich Lieferumfang: Reitstock 2 Teilscheiben Zentrierspitze Mitnehmer Futterflansch

555,52 €* 584,77 €* (5% gespart)
(-15,18 € gespart)

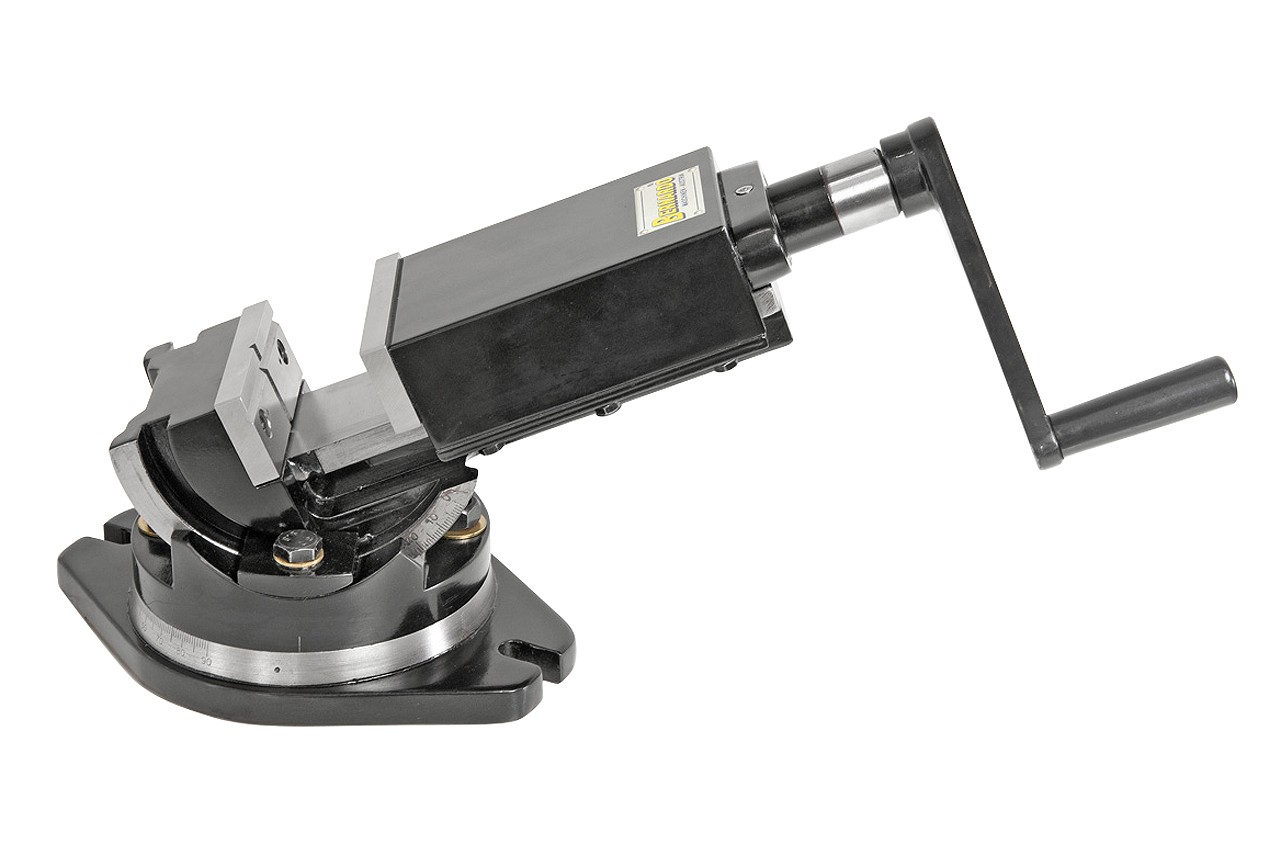

Zweiachs-Präzisionsschraubstock PTS 100
  Technische Daten: Backenbreite: 100 mm Spannweite: 100 mm Gewicht: 17,5 kg

288,45 €* 303,63 €* (5% gespart)
(-12,56 € gespart)

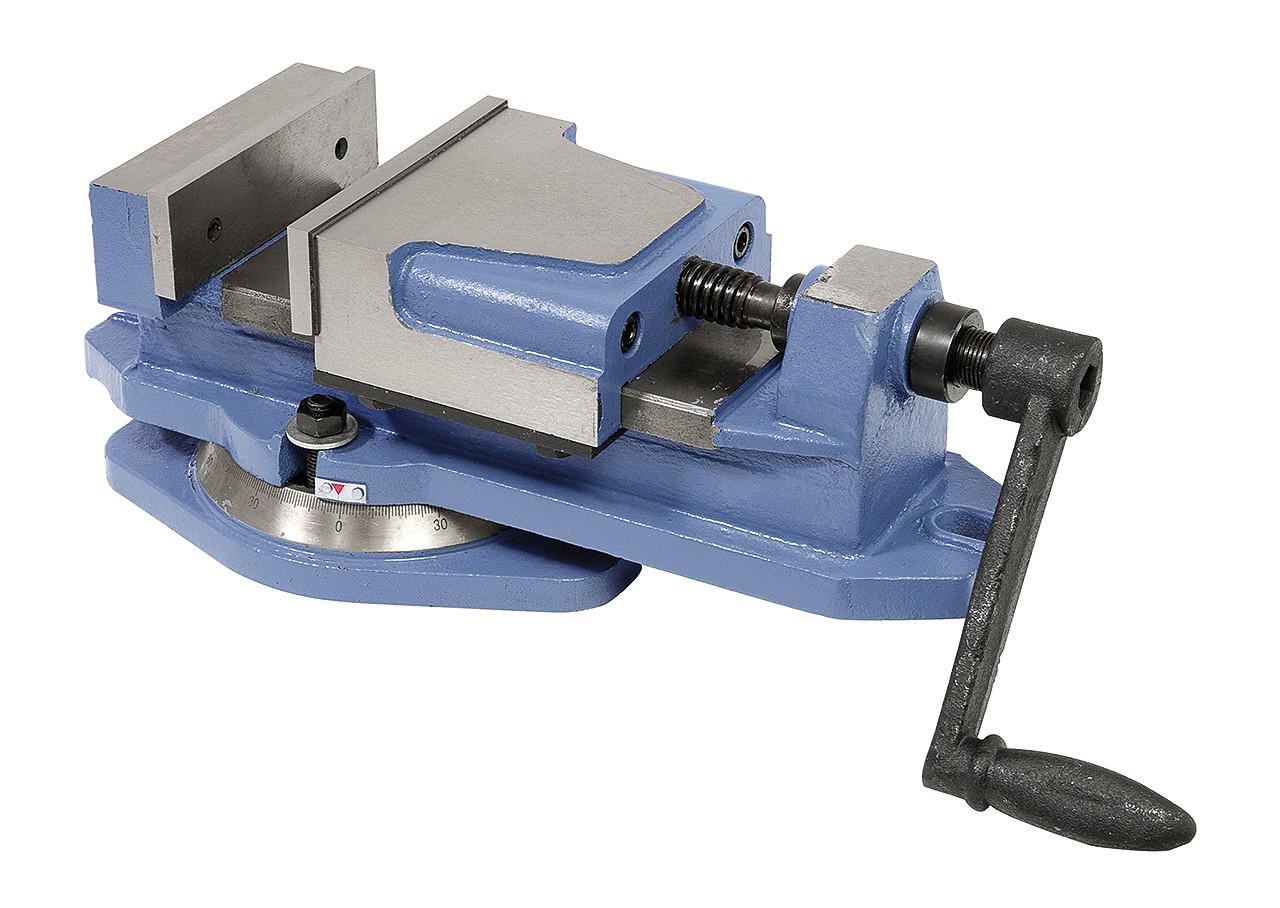

Maschinenschraubstock KV 125
  Technische Daten: A: 460 B: 180 C: 152 D: 130 E: 80 F: 39 G:  210 H: 35 I: 12,5 J: 357 Gewicht netto: 13,5 kg   FEATURES robuste Bauweise für Fräs-, Hobel- und Bohrmaschinen Schraubstockkörper aus hochwertigem Guss hergestellt Führungsteile und Spannbacken gehärtet und geschliffen mechanisches Spannsystem komplett mit Drehteller und 360°-Skala

238,59 €* 251,15 €* (5% gespart)
(-24,37 € gespart)

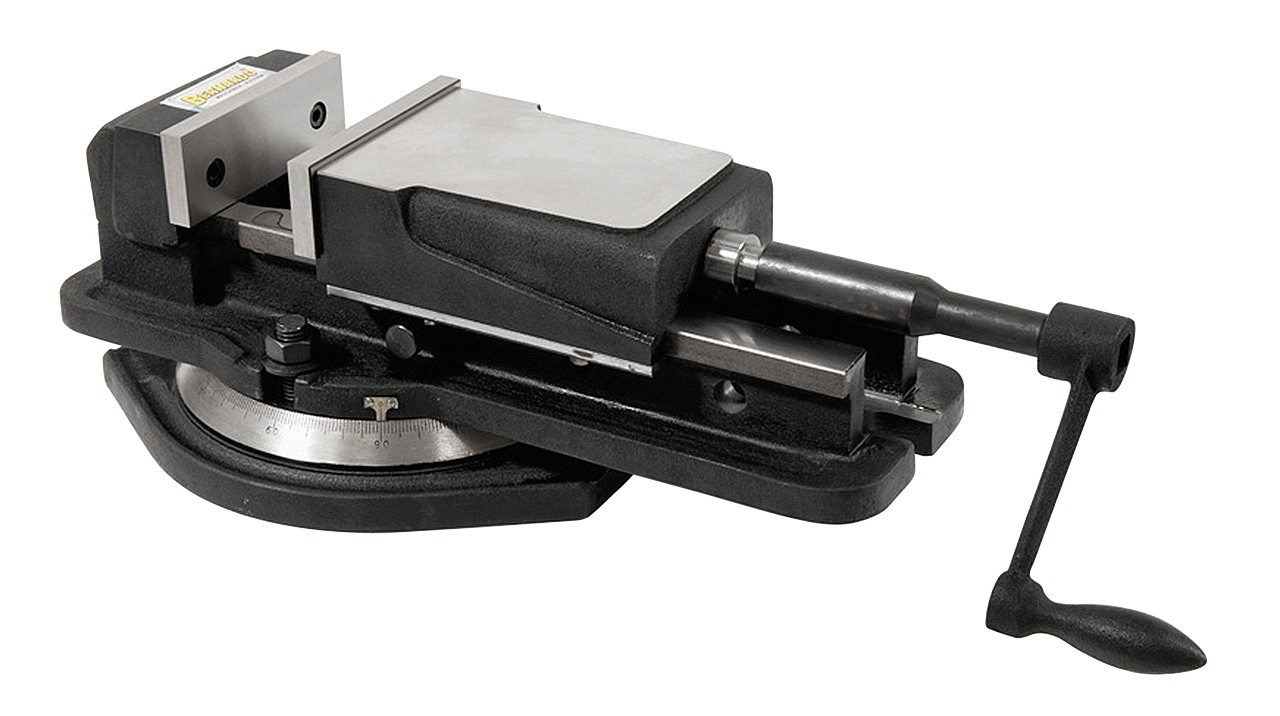

Weitspann-Maschinenschraubstock FJ 125
  Technische Daten: Abmessungen in mm A: 127 B: 46 C: 220 D: 670 E: 540 F: 165 G: 185 H: 118 I: 72 J: 97 K: 117 L: 185 kg: 45    FEATURES extrem große Spannweite lange Flachbahnführung der beweglichen Spannweite Führungsteile und Spannbacken gehärtet und geschliffen Spindel schmutz- und spänegeschützt mechanisches Spannsystem komplett mit Drehteller und 360°-Skala

462,94 €* 487,31 €* (5% gespart)

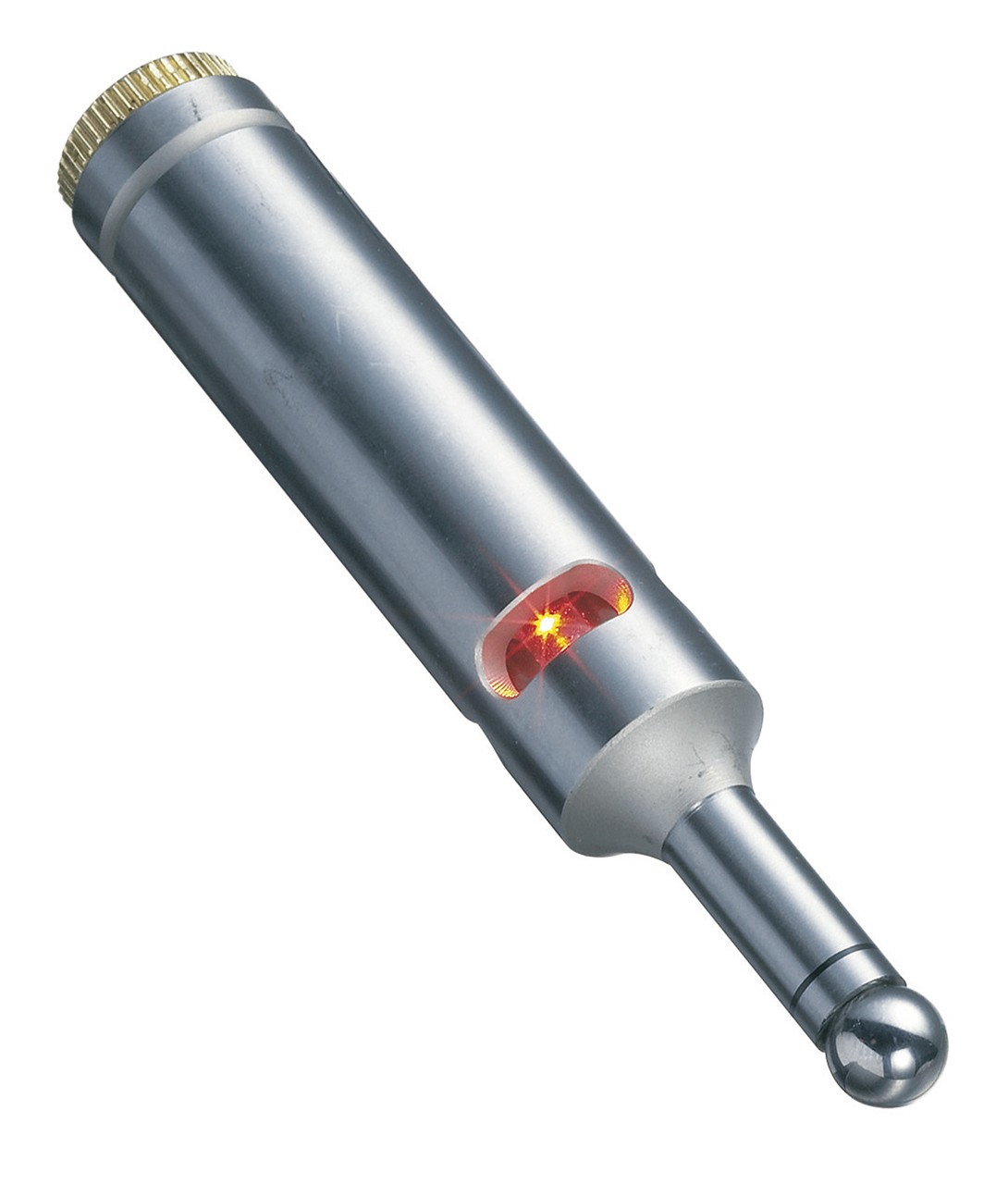

Kantentaster SOE 20 S
  Technische Daten: Modell: SOE 20  Durchmesser: 20 mm Länge: 20 mm

96,15 €* 101,21 €* (5% gespart)
(-7,69 € gespart)
2D-Taster
  Zum Zentrieren, Ausrichten, Anreißen, Nullpunkt einstellen

146,00 €* 153,69 €* (5% gespart)
(-10,67 € gespart)

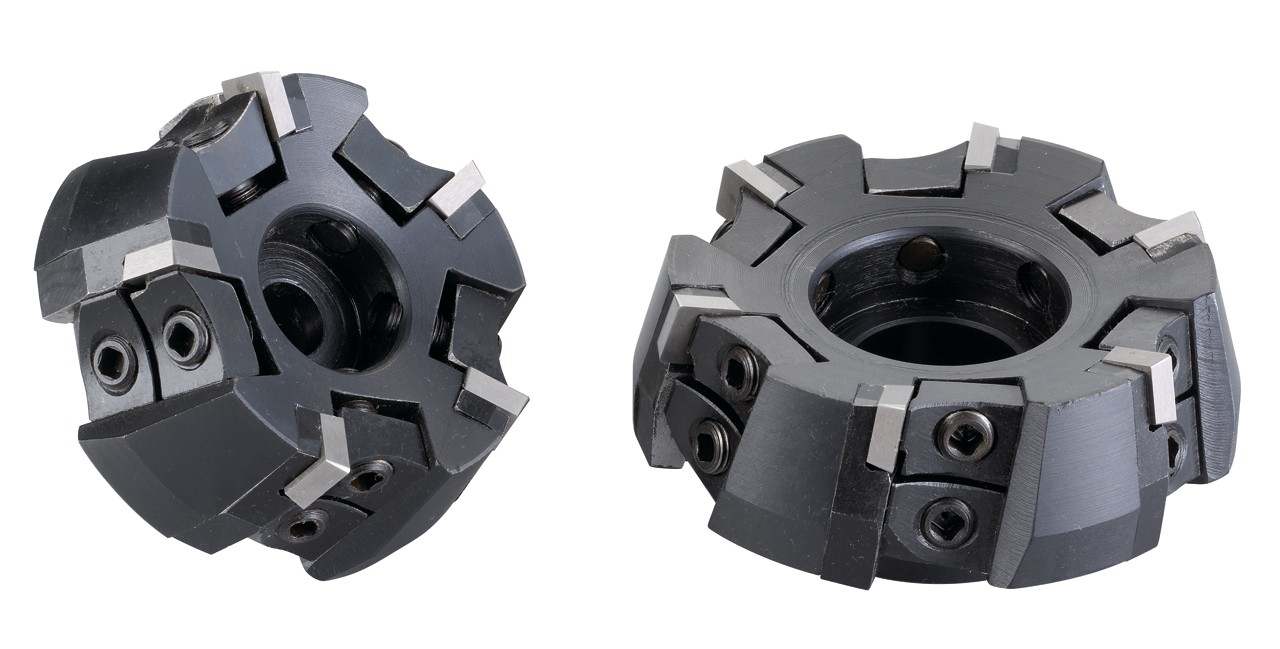

Planfräser 75° - diam. 80 mm
FEATURES Erhältliche Durchmesser: 80 mm 100 mm 125 mm

202,99 €* 213,66 €* (4.99% gespart)
(-144,57 € gespart)
Fräser-Spannzangenfutter-Set ER40, MK 4, 3 - 25 mm

299,00 €* 443,57 €* (32.59% gespart)
(-20,25 € gespart)

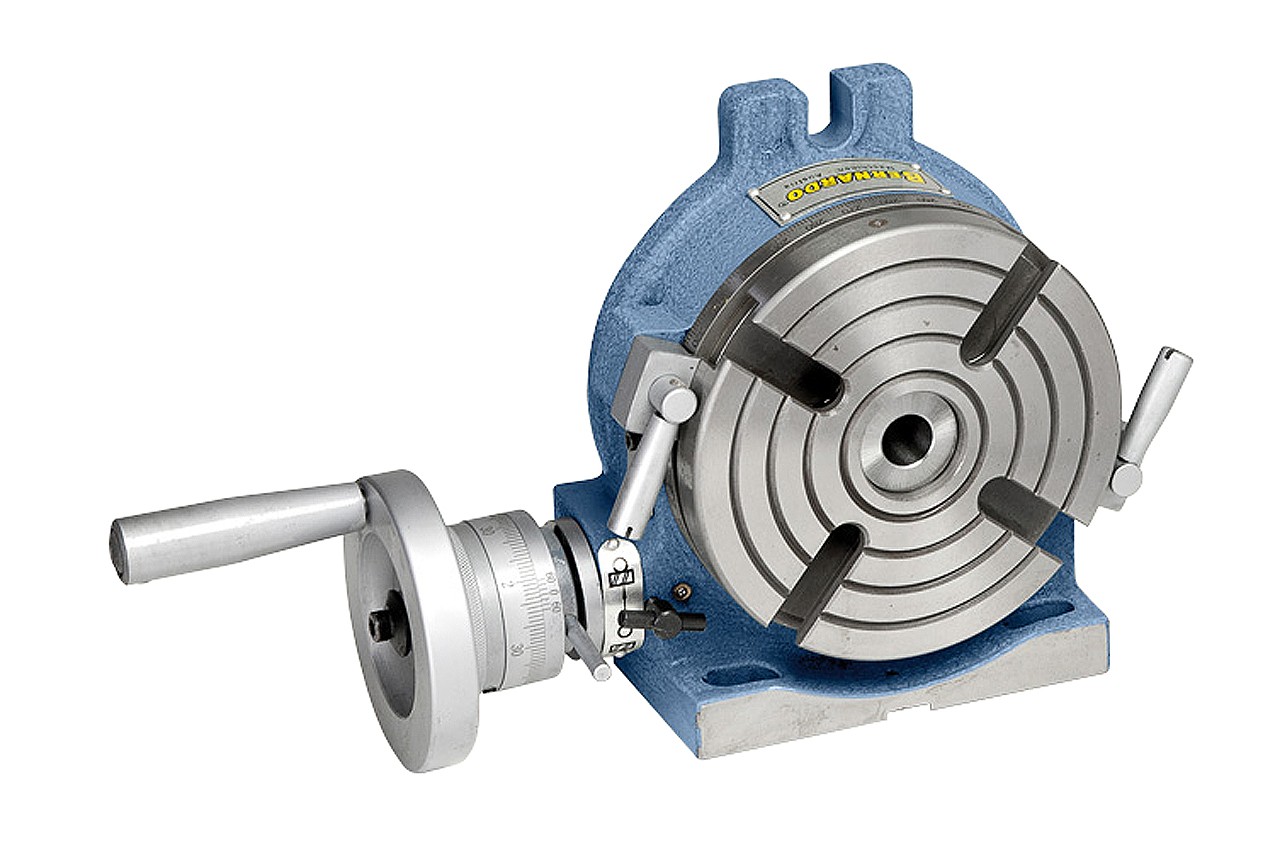

Horizontal- und Vertikalrundtisch
