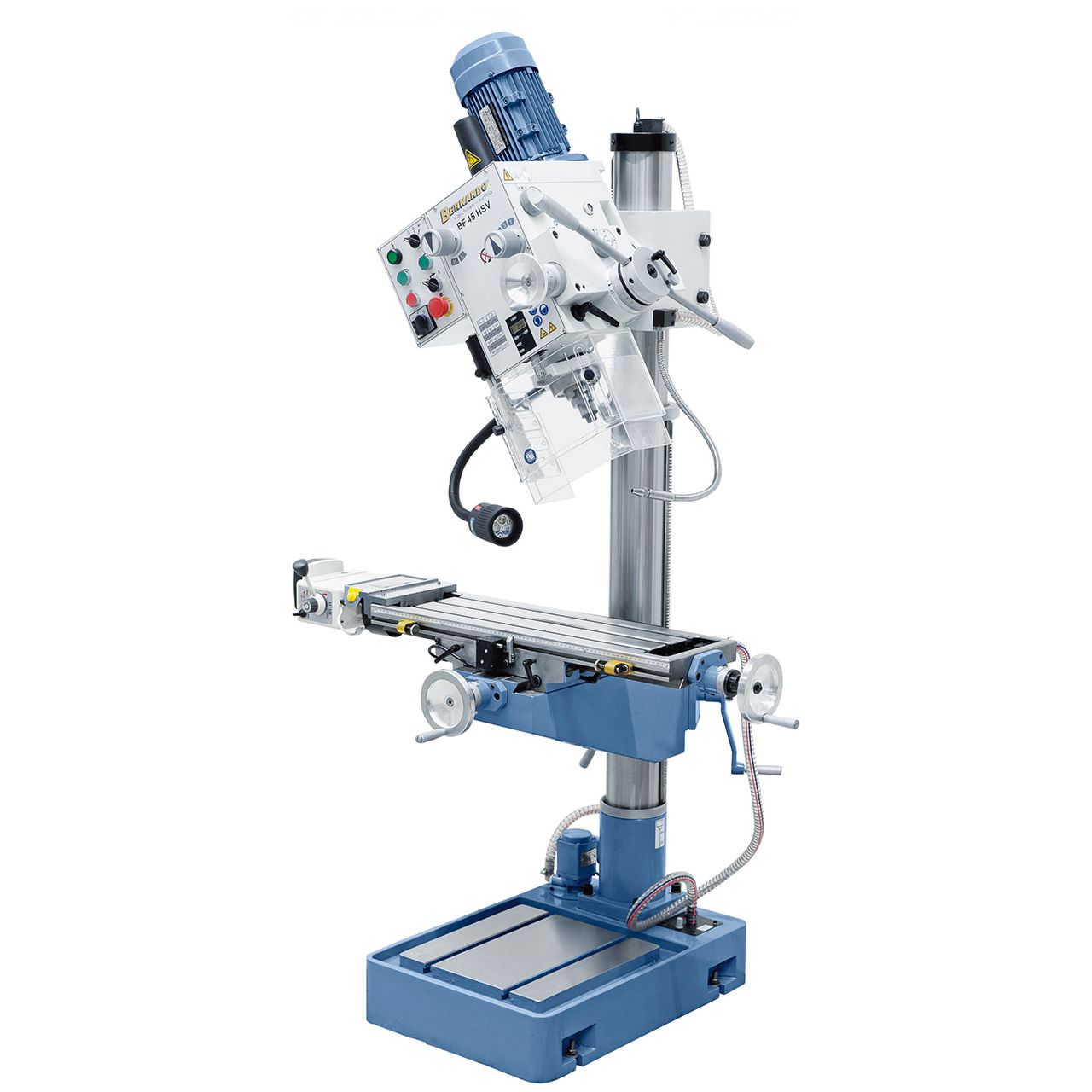

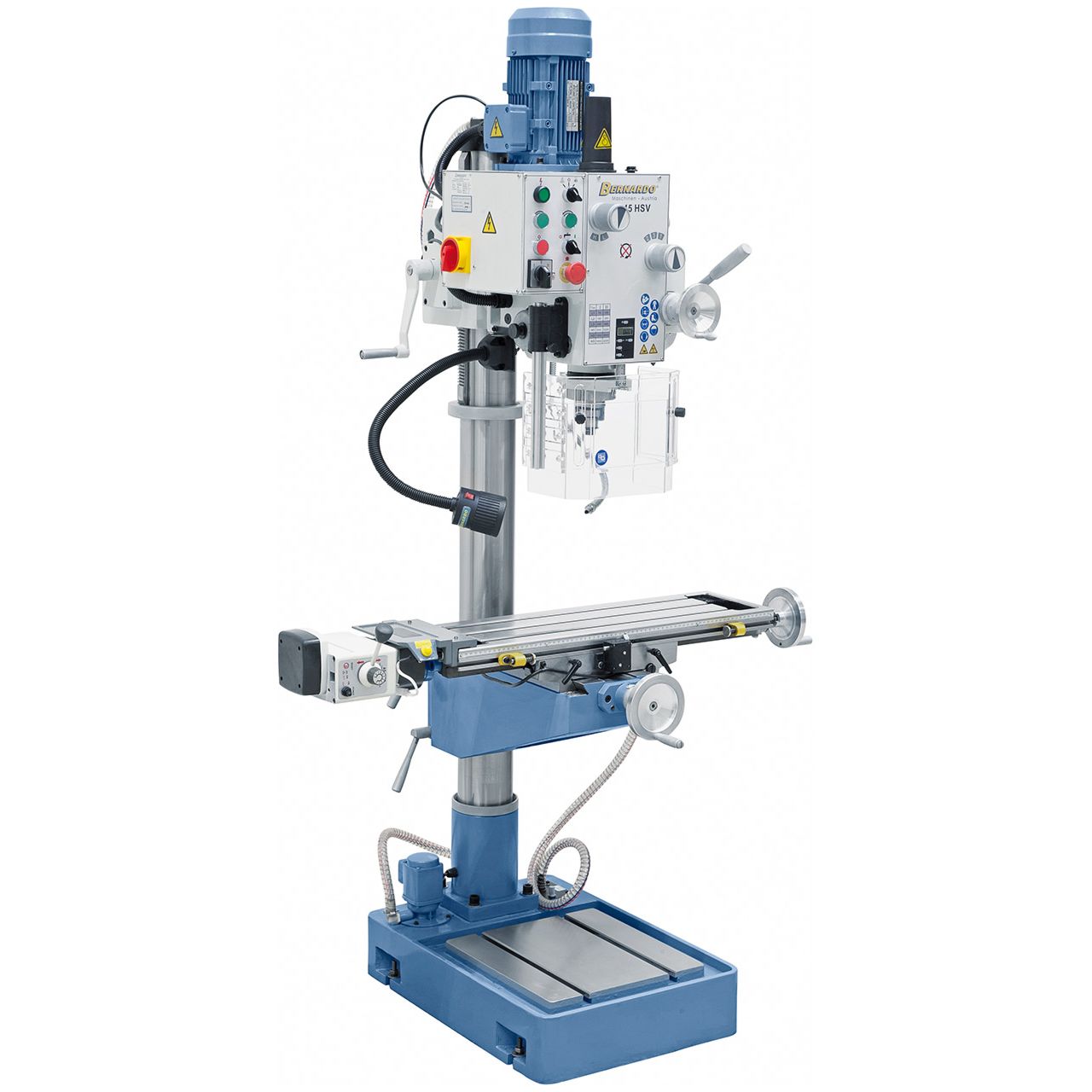

Bohr- und Fräsmaschine BF 45 HSV mit x-Achsenvorschub

4.415,73 €*

% 4.648,14 €* (5% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Versandkostenfrei

Sofort verfügbar, Lieferzeit: 2-5 Tage

Produktnummer: 02-1111

Produktinformationen "Bohr- und Fräsmaschine BF 45 HSV mit x-Achsenvorschub"

Bohr- und Fräsmaschine BF 45 HSVmit x-Achsenvorschub.

BESCHREIBUNG

Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 - 3200 U/min
Stabile und geschliffene Stahlsäule, ausgelegt für hohe Beanspruchung
Serienmäßig mit digitaler Pinolenhubanzeige und LED-Arbeitsleuchte ausgestattet
Einfacher und schneller Drehzahlwechsel mittels Schalthebel

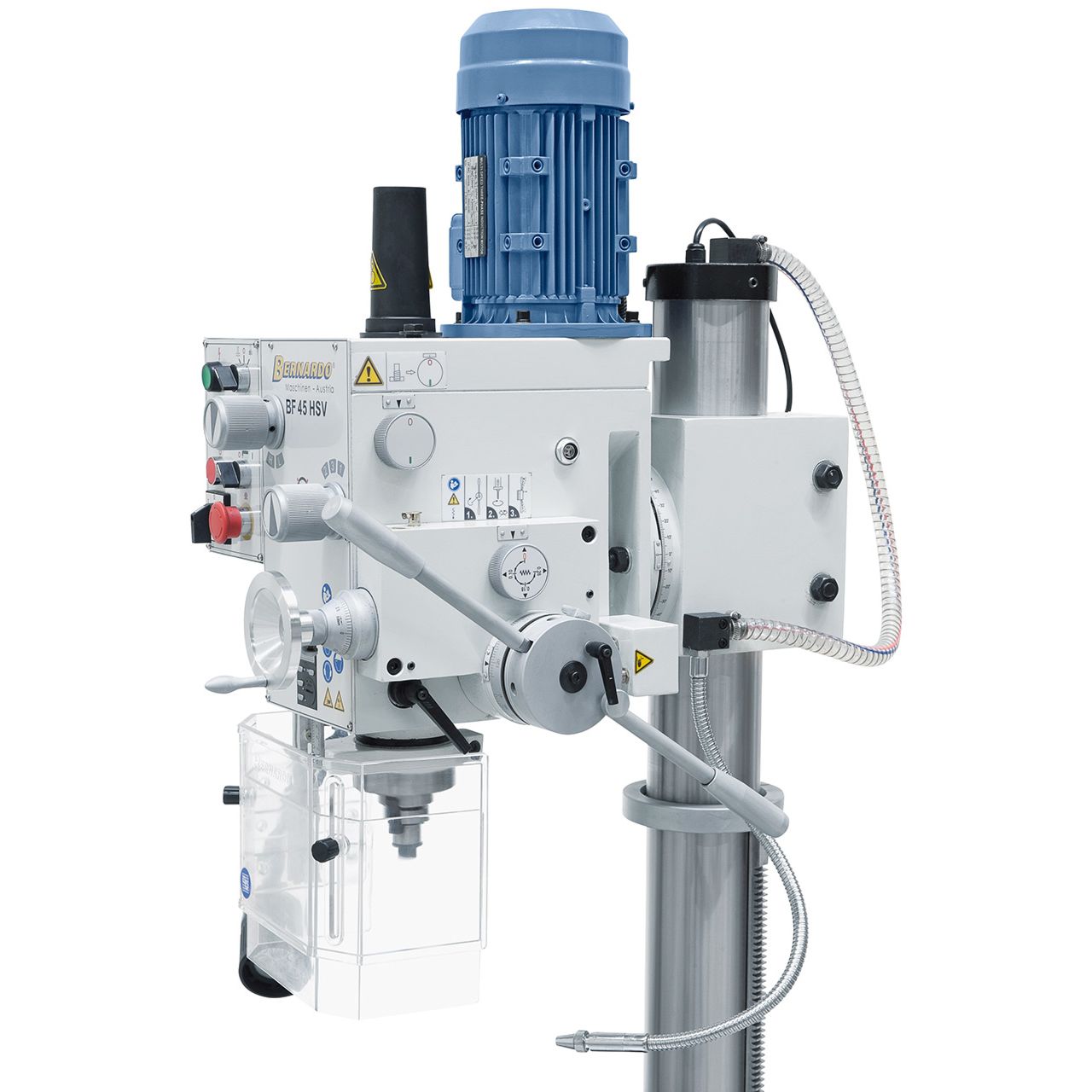

Getriebekopf 180° schwenkbar, 360° drehbar und höhenverstellbar
Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
Handgrobvorschub auf Handfeinvorschub mittels Kupplung umschaltbar
Qualitätskugellager sorgen für eine hohe Rundlaufgenauigkeit

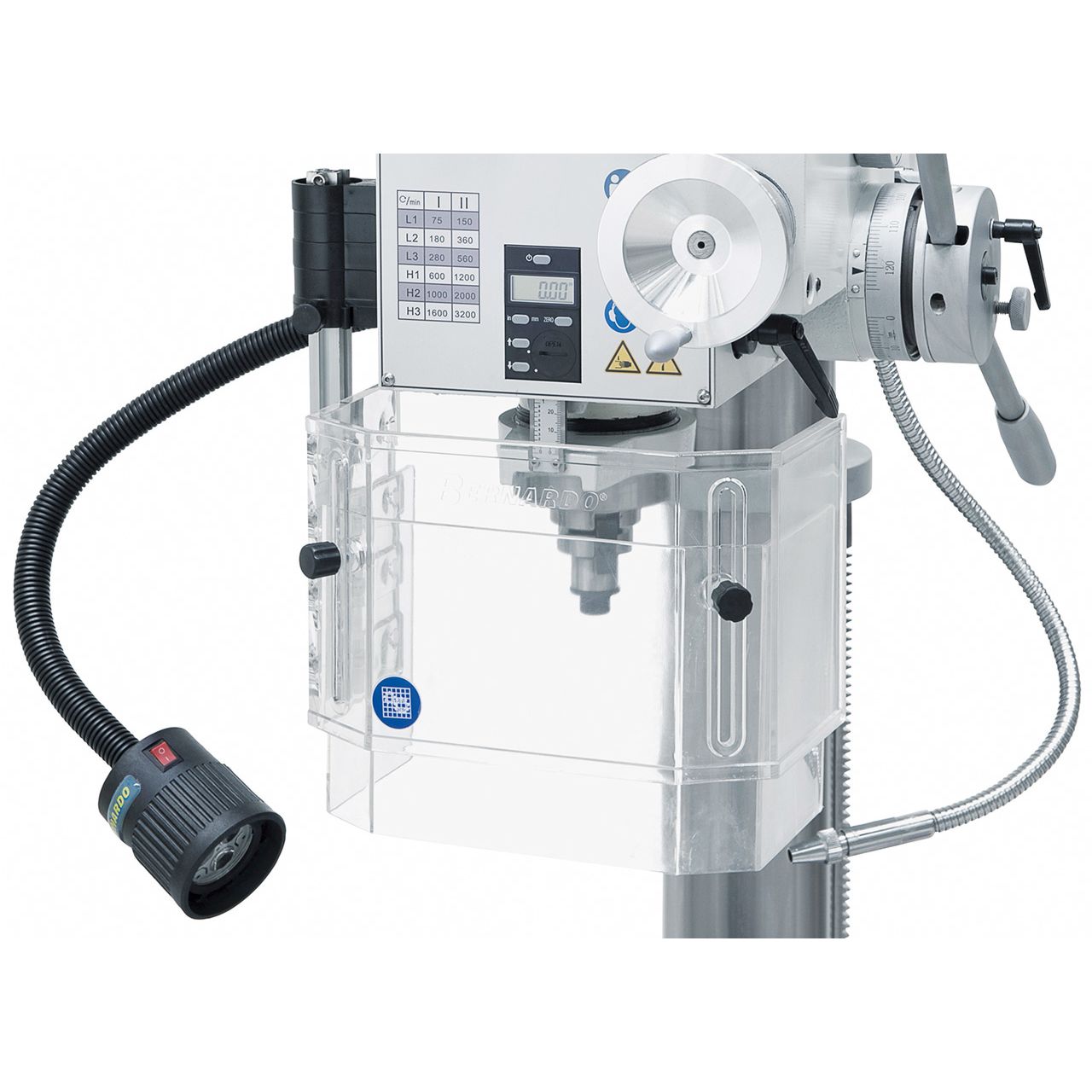

Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter

LIEFERUMFANG

x-Achsenvorschub AL 450 D
Schnellspannbohrfutter 3 – 16 mm / B 16
Bohrfutterdorn MK 4 / B 16
Anzugsspindel M 16
Reduzierhülse MK 4 / 3
Kombi-Aufsteckfräsdorn MK 4 / 27 mm
Automatischer Pinolenvorschub
Höhenverstellbare Schutzabdeckung
Digitale Pinolenhubanzeige
Gewindeschneideinrichtung
Kühlmitteleinrichtung
LED-Maschinenleuchte
Längsmeßskala
Bedienwerkzeug

Technische Daten:

Bohrleistung in Stahl: 32 mm
Bohrleistung in Guss: 40 mm
Messerkopffräser max.: 80 mm
Ausladung: 280 mm
Spindeldrehzahl: (12) 75 – 3200 U/min
Spindelaufnahme: MK 4
Pinolenhub: 120 mm
Pinolenvorschub: (3) 0,10 / 0,18 / 0,26 mm/U
Tischgröße: 730 x 210 mm
T-Nutengröße: 14 mm
Abstand Spindel / Tisch max.: 640 mm
Abstand Spindel / Bodenplatte max.: 1190 mm
Verfahrweg (x / y): 380 / 200 mm
Fräskopf schwenkbar: -90° bis +90°
Höhenverstellung Fräskopf: 260 mm
Säulendurchmesser: 115 mm

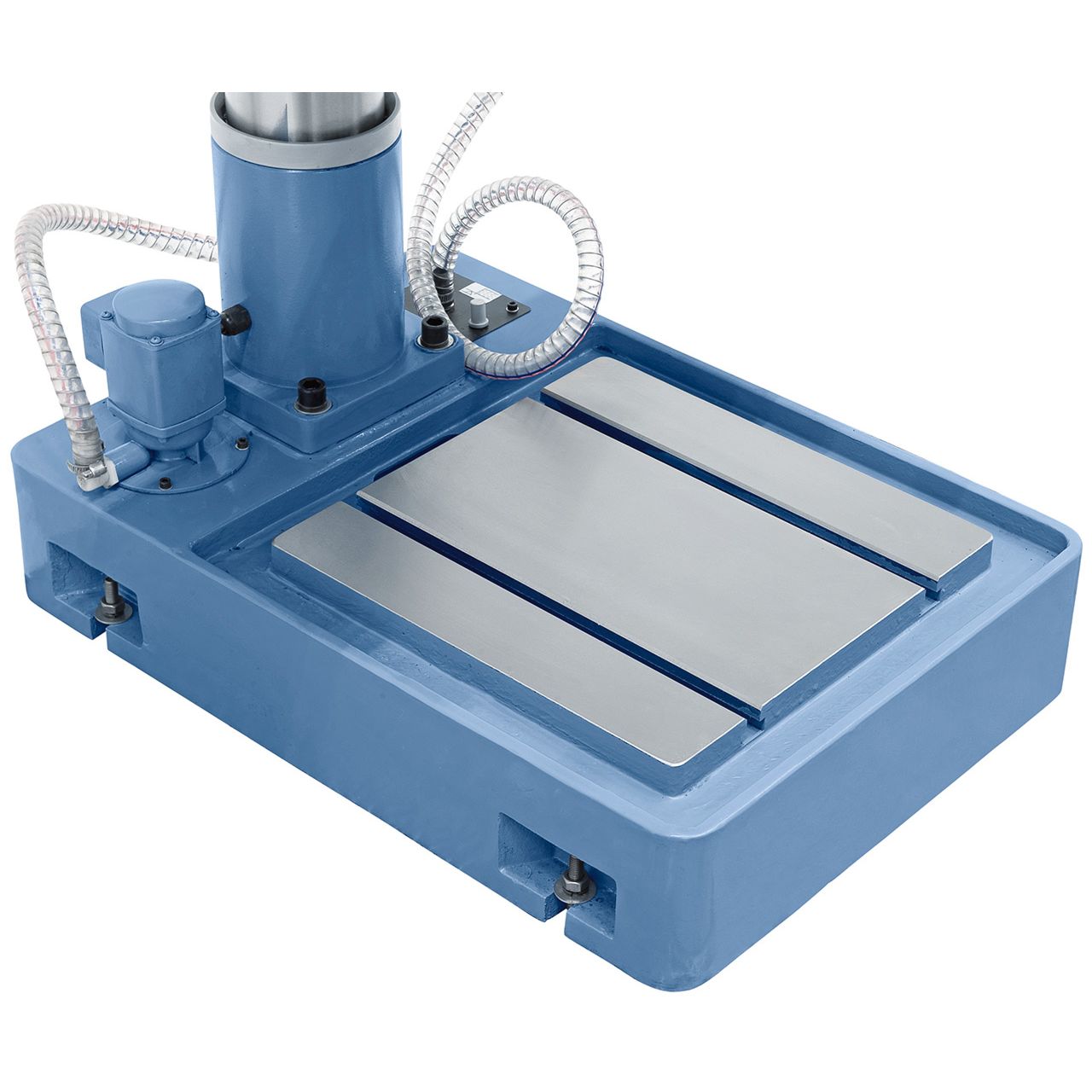

Arbeitsfläche Bodenplatte: 365 x 375 mm
Motor-Abgabeleistung S1 100%: 1,1 / 1,5 kW (400 V)
Motor-Aufnahmeleistung S6 40%: 1,5 / 2,2 kW (400 V)
Maschinenabmessung (B x T X H): 1070 x 800 x 2060 mm
Gewicht ca.: 362 kg
