Bernardo Leitspindeldrehmaschine Profi 550 WQV

2.421,53 €*

% 2.548,98 €* (5% gespart)

Versandkostenfrei

Sofort verfügbar, Lieferzeit: 2-4 Tage

Aktueller Hinweis:
Wir machen Betriebsurlaub vom 20.12.24 – 06.01.25. In dieser Zeit werden keine Waren ausgeliefert - wir bitten um Ihr Verständnis. Letzter Versandtag in 2024 ist der 19.12. - ab dem 07.01. werden Ihre Bestellungen dann wieder wie angegeben bearbeitet und verschickt!

Produktnummer: 03-1140

Produktinformationen "Bernardo Leitspindeldrehmaschine Profi 550 WQV"

Die präzise Leitspindeldrehmaschine Profi 550 WQV wird nach den strengen Vorgaben des DIN-Standards gefertigt. Die Besonderheit dieses Modells ist der große Längsvorschubbereich mit 6 frei wählbaren Vorschüben sowie der serienmäßige Planvorschub. Zusätzlich verfügt das Modell Profi 550 WQV über eine elektronisch verstellbare Drehzahlregelung.

technische Daten:

Spitzenweite 550 mm
Spitzenhöhe 125 mm
Umlaufdurchmesser über Bett 250 mm
Bettbreite 135 mm
Spindelbohrung 26 mm
Aufnahme in der Spindelbohrung MK 4
Drehzahlbereich Stufenlos, 50 - 1000 U/min 100 - 2000 U/min
Bereich Längsvorschübe (6) 0,06 - 0,32 mm/U
Bereich Planvorschübe (4) 0,03 - 0,075 mm/U
Metrische Gewinde (18) 0,2 - 3,5 mm
Pinolenweg 70 mm
Pinolenaufnahme MK 2
Motor-Abgabeleistung S1 100% 0,75 kW / 230 V
Motor-Aufnahmeleistung S6 40% 1,0 kW / 230 V
Maschinenabmessung (B x T x H)* 1210 x 610 x 450 mm
Gewicht ca. 120 kg

* ohne Untergestell
Serienmäßig mit Leitspindel zum Gewindeschneiden bzw. für den automatischen Längsvorschub
Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung
Hohe Rundlaufgenauigkeit der Spindelnase (≤ 0,009 mm) aufgrund Präzisionskegelrollenlager
Serienmäßig mit elektronisch stufenloser Drehzahlregelung
Reitstock kann zum Kegeldrehen verstellt werden
Bedienungsfreundliche Anordnung der Schaltelemente
Führungen über Keilleisten nachstellbar
Spindel mit 2 nachstellbaren Präzisionskegelrollenlagern
Serienmäßig mit Längs- und Planvorschub
Sicherheitsschalter mit Unterspannungsauslöser
Robuste Konstruktion im modernen Design

Lieferumfang:

3-Backenfutter DK11-125 mm
Futterflansch 125 mm
Planschlitten mit Obersupport
Digitale Drehzahlanzeige
Feste Körnerspitzen
Gewindeuhr
Wechselräder
Vierfachstahlhalter
Futterschutz
Spänerückwand
Leitspindeldabdeckung
Bedienwerkzeug
Spänewanne

(-18,42 € gespart)

Spannzangenset 5C

Beschreibung: Für Spannzangenfutter 5C 24 tlg., 3 - 26 mm

350,18 €* 368,60 €* (5% gespart)

(-22,75 € gespart)

Untergestell D3 Deluxe - Bernardo

Tiefe: 380 mm Breite: 990 mm Höhe: 760 mm Gewicht ca.: 30 kg Lackierung in RAL 5014 taubenblau Stabile Stahlblechkonstruktion Serienmäßig mit 3 Schubladen Ablagefach Spänewanne im Lieferumfang der Drehmaschine enthalten

432,07 €* 454,82 €* (5% gespart)

(-12,30 € gespart)

Schnellwechsel-Stahlhalter Modell Bernardo Gr. 20

Technische Spezifikationen L W H Øe Ød L1 73 mm 73 mm 51 mm 16 mm 13 mm 130 mm Für Spitzenhöhen bis 150 mm Zur Selbstmontage ( Stahlhalter muss auf Ihre Maschine angepasst werden). Inhalt: Stahlhalterkopf 2 gerade Einsätze 1 Prismeneinsatz 1 Abstechhalter

233,85 €* 246,15 €* (5% gespart)

(-11,06 € gespart)

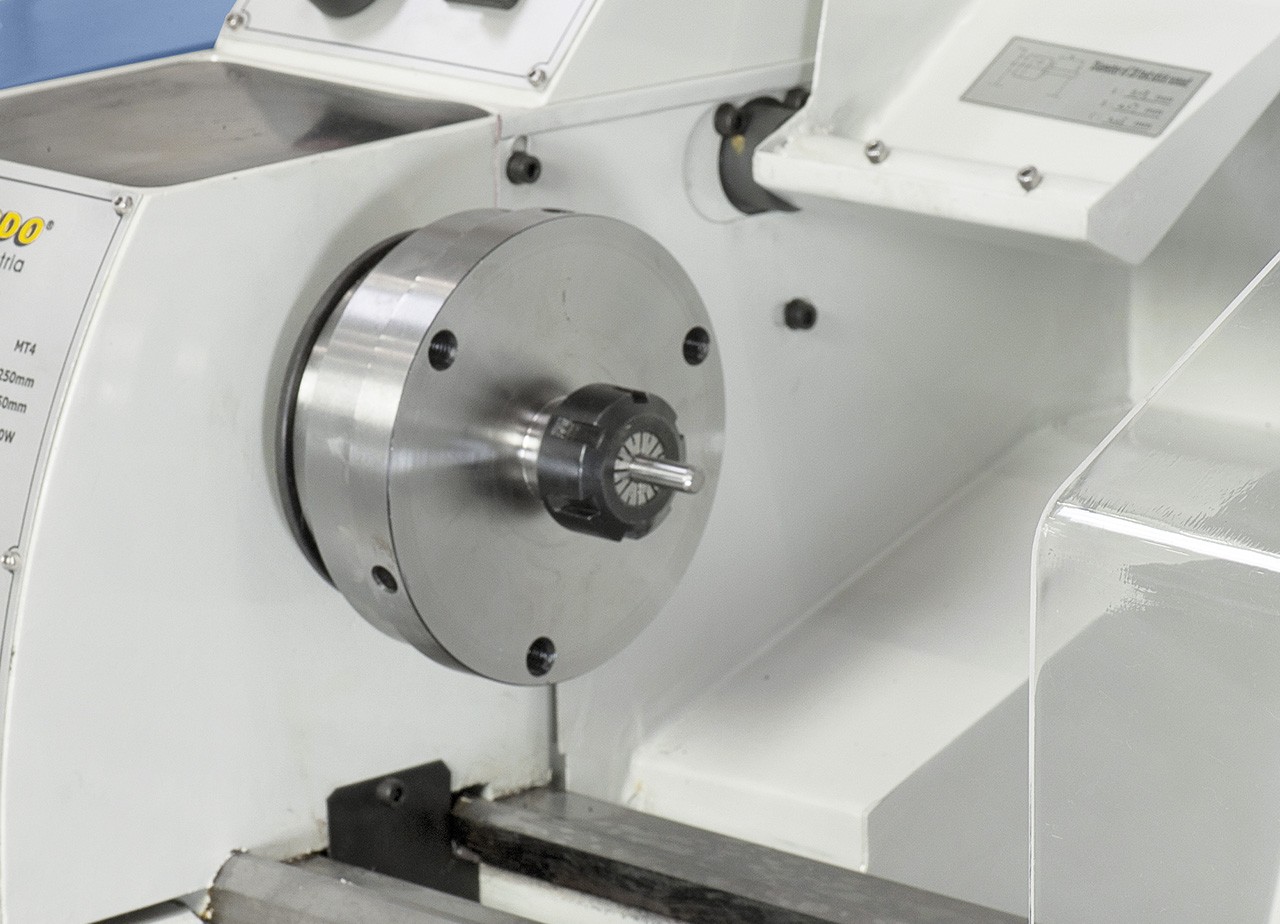

Spannzangenset ER 25, 1 - 16 mm, 15-tlg.

Passend für Spannzangenfutter ER 25 Spannzangenset 1 - 16 mm, 15-tlg.

210,10 €* 221,16 €* (5% gespart)

(-10,00 € gespart)

Revolverkopf MK 2 mit 4 Stationen

Revolverkopf MK 2 mit 4 Stationen, inklusive Einsätze

189,92 €* 199,92 €* (5% gespart)

(-7,05 € gespart)

Planscheibe K72 - 125

Nach DIN 6350 Durchmesser: 125 mm D1: 95 mm D2: 108 mm D3: 30 mm H: 78 mm H1: 56 mm h: 4,5 mm z-d: 4-M8 Lieferumfang: 1 Satz harte Umkehrbacken 1 Spannschlüssel, Befestigungsschraube

134,14 €* 141,19 €* (4.99% gespart)

(-3,01 € gespart)

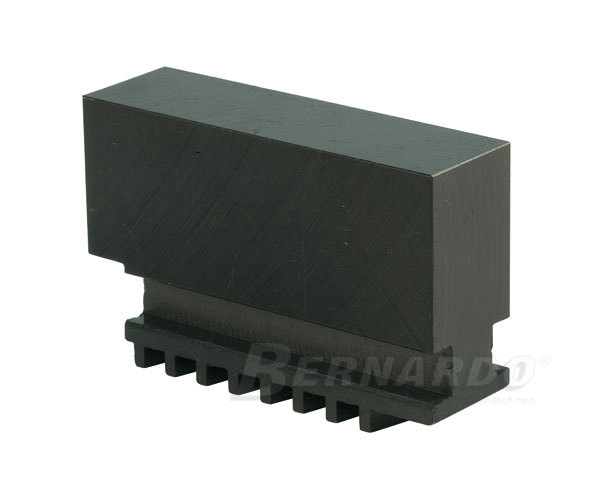

Weiche Monoblockbacken DSJ-DK11-125

Futtergröße. 125 mm A. 56 mm B. 16 mm C. 45 mm D. 7 mm E. 8 mm

56,97 €* 59,98 €* (5.02% gespart)

(-11,31 € gespart)

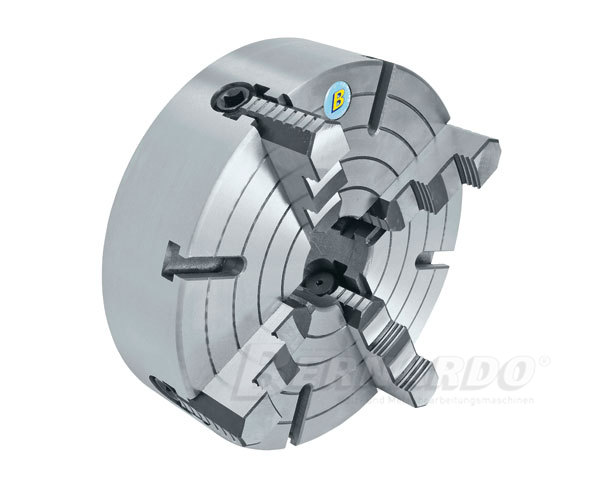

Standard-4-Backenfutter DK12-125 Gussausführung

Nach DIN 6350 Durchmesser: 125 mm D1: 95 mm D2: 108 mm D3: 30 mm H: 84,5 mm H1: 58 mm H: 4 mm z-d: 3-M8 Max. Drehzahl: 3000 U/min man benötigt noch zur Montage 1 x 03-1755 Aufspannscheibe für Profi(center) 550 / 750 Lieferumfang: 1 Satz nach innen gestufte Drehbacken 1 Satz nach außen gestufte Bohrbacken 1 Spannschlüssel, Befestigungsschrauben

214,85 €* 226,16 €* (5% gespart)

(-3,56 € gespart)

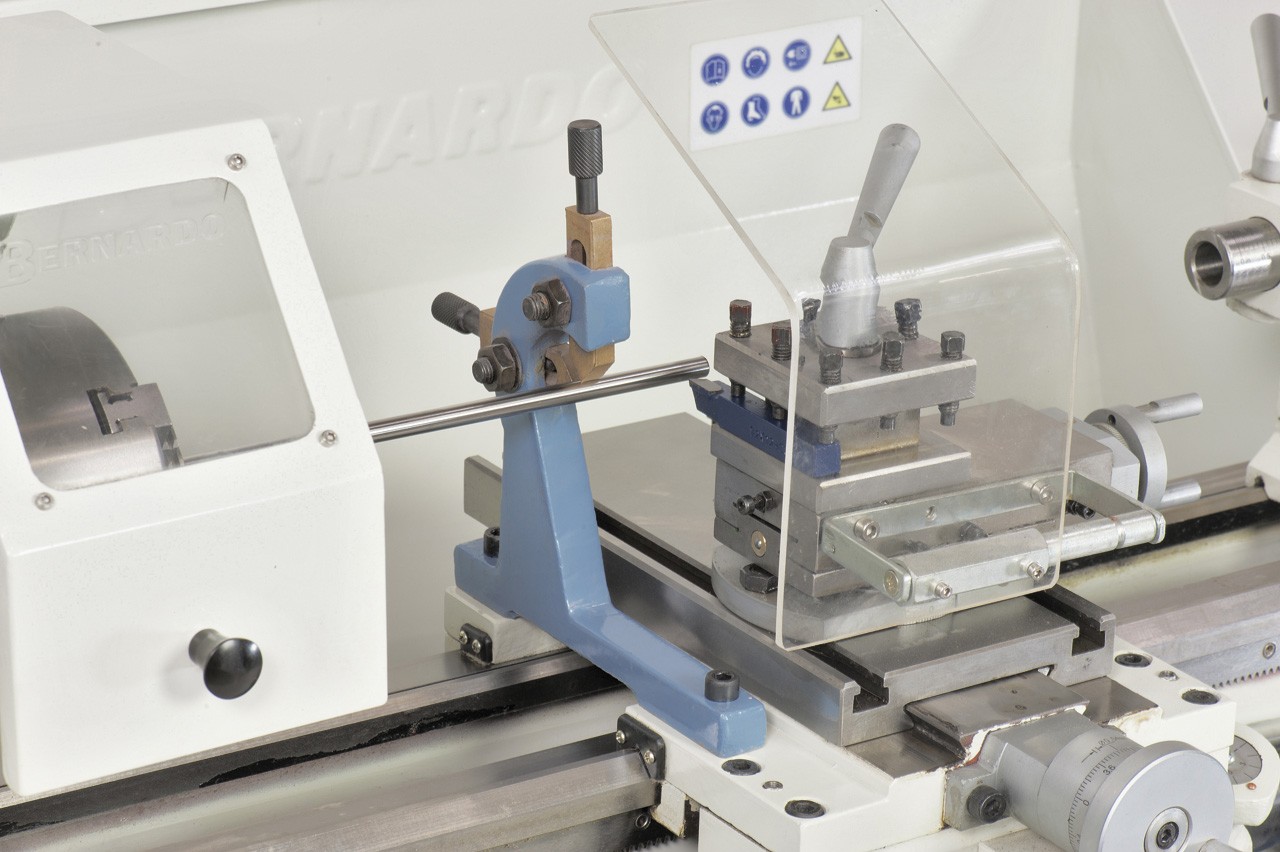

Mitlaufende Lünette Profi(center) 550WQ/WQV/LZ/750LZ

Die mitlaufende Lünette verhindert das Durchbiegen von dünnen Wellen.

67,66 €* 71,22 €* (5% gespart)

(-4,32 € gespart)

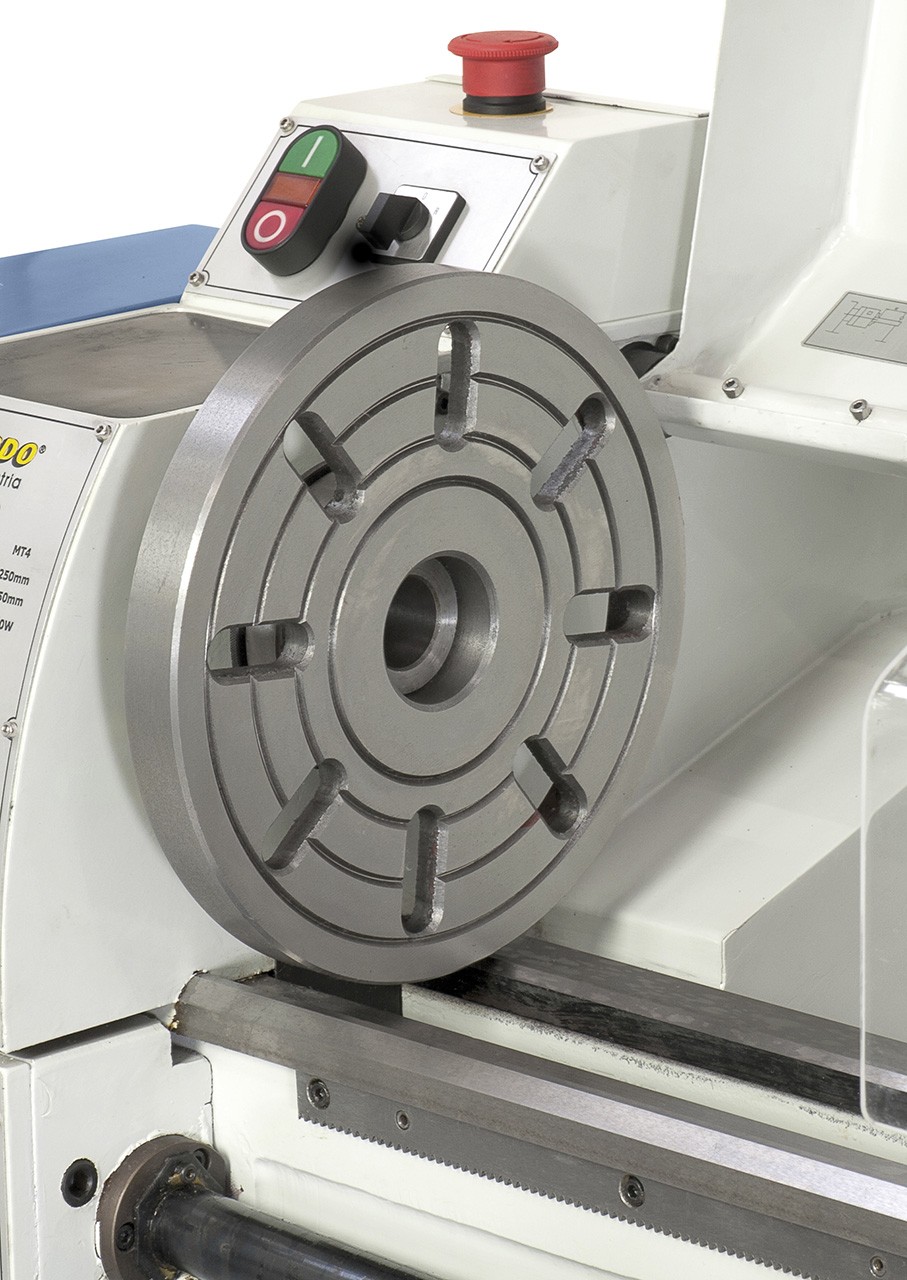

Aufspannscheibe für Profi(center) 550 / 750

Aufspannscheibe diam. 240 mm für folgende Modelle: Profi 550 WQ Profi 550 WQV Proficenter 550 WQV Profi 550 LZ Profi 750 LZ

81,90 €* 86,22 €* (5.01% gespart)

(-0,17 € gespart)

Festst. Lünette Profi(center) 550 WQ / WQV / LZ / 750 LZ

Feststehende Lünette mit Bronzeführung zum Stabilisieren von langen Werkstücken. Festst. Lünette Profi(center) 550 WQ / WQV / LZ / 750 LZ

79,80 €* 79,97 €* (0.21% gespart)

(-2,63 € gespart)

Universal-Kühlmittelkonzentrat RK 12, 5 Liter

Anwendungskonzentration je nach Zerspannung 3 - 10 % 5 L Kanister

Inhalt: 5 Liter (9,97 €* / 1 Liter)

49,85 €* 52,48 €* (5.01% gespart)

(-4,07 € gespart)

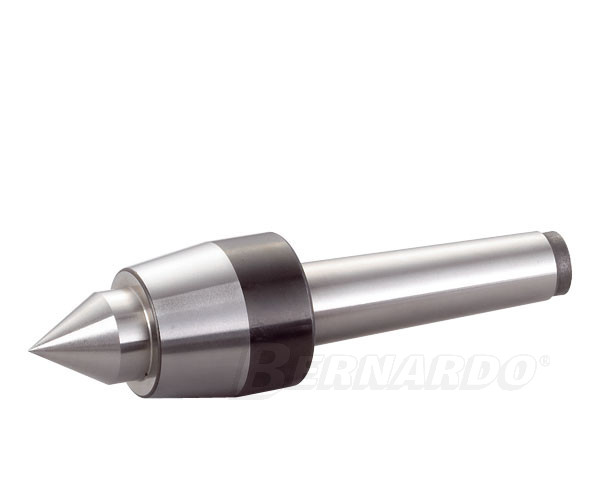

Mitlaufende Körnerspitze Typ PC - MK 2

Universalausführung für alle Arten von Dreharbeiten (Schruppen, Schlichten, Feindrehen und Kopieren). Laufkörper aus Werkzeugstahl, gehärtet und geschliffen. Hohe Rundlaufgenauigkeit, besonders leichter Lauf. Wartungsfreie Dauerschmierung, Spitzenwinkel 60°. 1 Stk. Erhältliche Größen: MK 1 MK 2 MK 3 MK 4 MK 5

77,15 €* 81,22 €* (5.01% gespart)

(-52,22 € gespart)

Fräsaufsatz FA 16 ( zur Selbstmontage)

Stirnfräser max.: 50 mm Bohrleistung in Stahl: 16 mm Schaftfräser max.: 16 mm Ausladung: 150 mm Spindeldrehzahl, stufenlos: 50 - 2250 U/min Spindelaufnahme: MK 2 Fräskopf schwenkbar: -90° bis +90° Höhenverstellung Fräskopf: 195 mm Motor-Abgabeleistung S1 100%: 0,50 kW / 230 V Motor-Aufnahmeleistung S6 40%: 0,75 kW / 230 V Zum Nachrüsten bei folgenden Maschinen: Profi 550 WQ Profi 550 WQV Profi 550 Top Profi 550 LZ Profi 750 LZ

992,36 €* 1.044,58 €* (5% gespart)

(-9,19 € gespart)

Mitlaufende Körnerspitze SMA - MK 2

Mitlaufende Körnerspitze SMA - MK 2 Mit 7 auswechselbaren Einsätzen

174,49 €* 183,68 €* (5% gespart)

(-5,00 € gespart)

Flansch für Profi(center) 550 / 750

Flansch diam. 125 mm für folgende Modelle: Profi 550 WQ Profi 550 WQV Proficenter 550 WQV Profi 550 LZ Profi 750 LZ

94,96 €* 99,96 €* (5% gespart)

(-38,41 € gespart)

Drehmeisselsatz mit HM-Wendeplatten, 12 mm, Satz C

Bezeichnung der Meisselhalter und Wendeplatten 9-tlg. Drehmeisselsatz mit HM-Wendeplatten Schaftgröße 12 mm Lieferung in Holzkassette

179,00 €* 217,41 €* (17.67% gespart)

(-14,61 € gespart)

Universal-Kühlmitteleinrichtung 10 Liter, 230 V

Anschluss 230 V Mit Plastikbehälter (10 Liter) und flexiblem Schlauch

277,77 €* 292,38 €* (5% gespart)

(-19,12 € gespart)

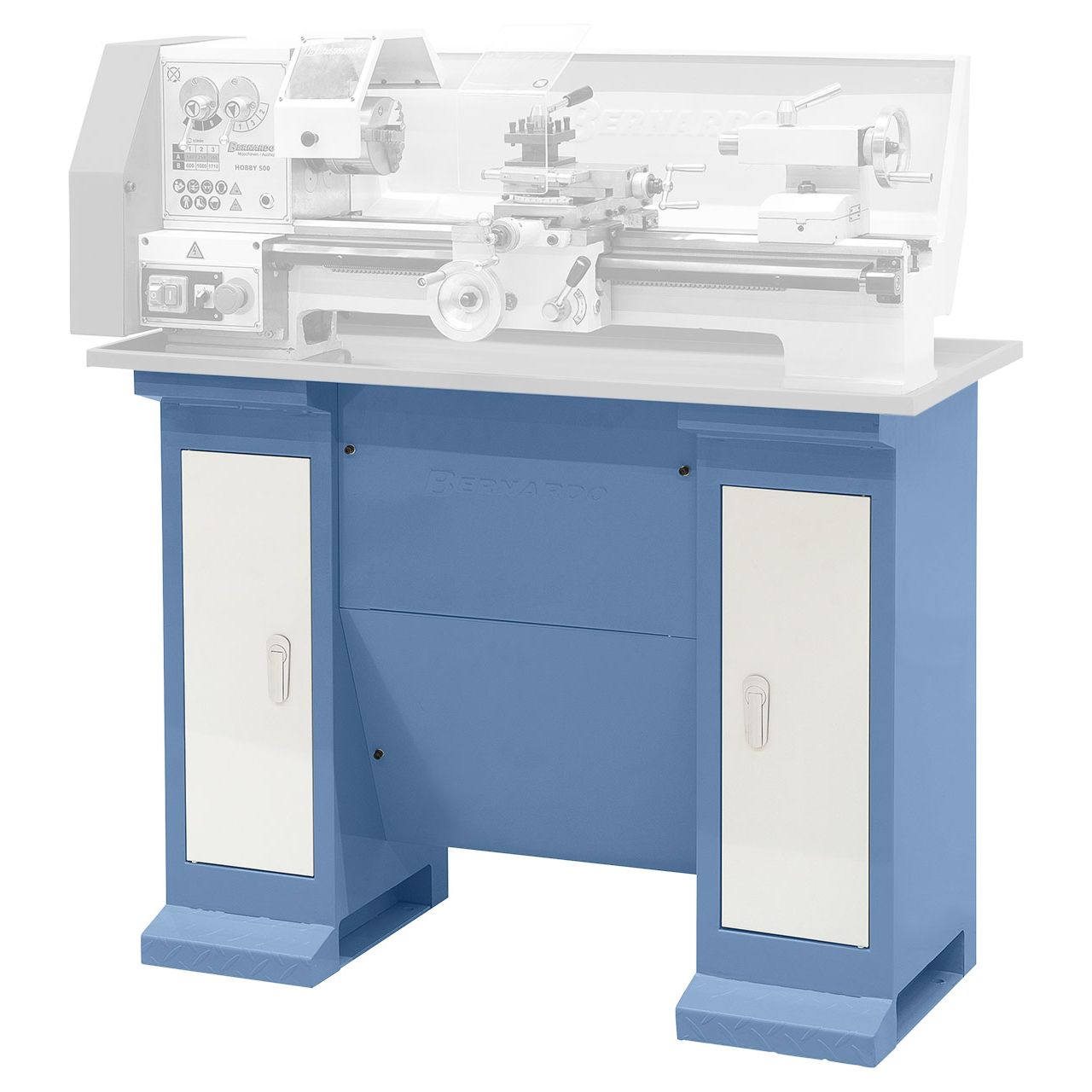

Untergestell D3 für Proficenter 500-Serie

Technische Daten Tiefe: 380 mm Breite: 990 mm Höhe: 760 mm Gewicht: 30 kg Eigenschaften Universell einsetzbar für Drehmaschinen bis Spitzenweite 550 mm Lackierung in RAL 5014 taubenblau Stabile Stahlblechkonstruktion Serienmäßig mit absperrbaren Türen und Ablagefächern Spänewanne optional erhältlich

363,23 €* 382,35 €* (5% gespart)
