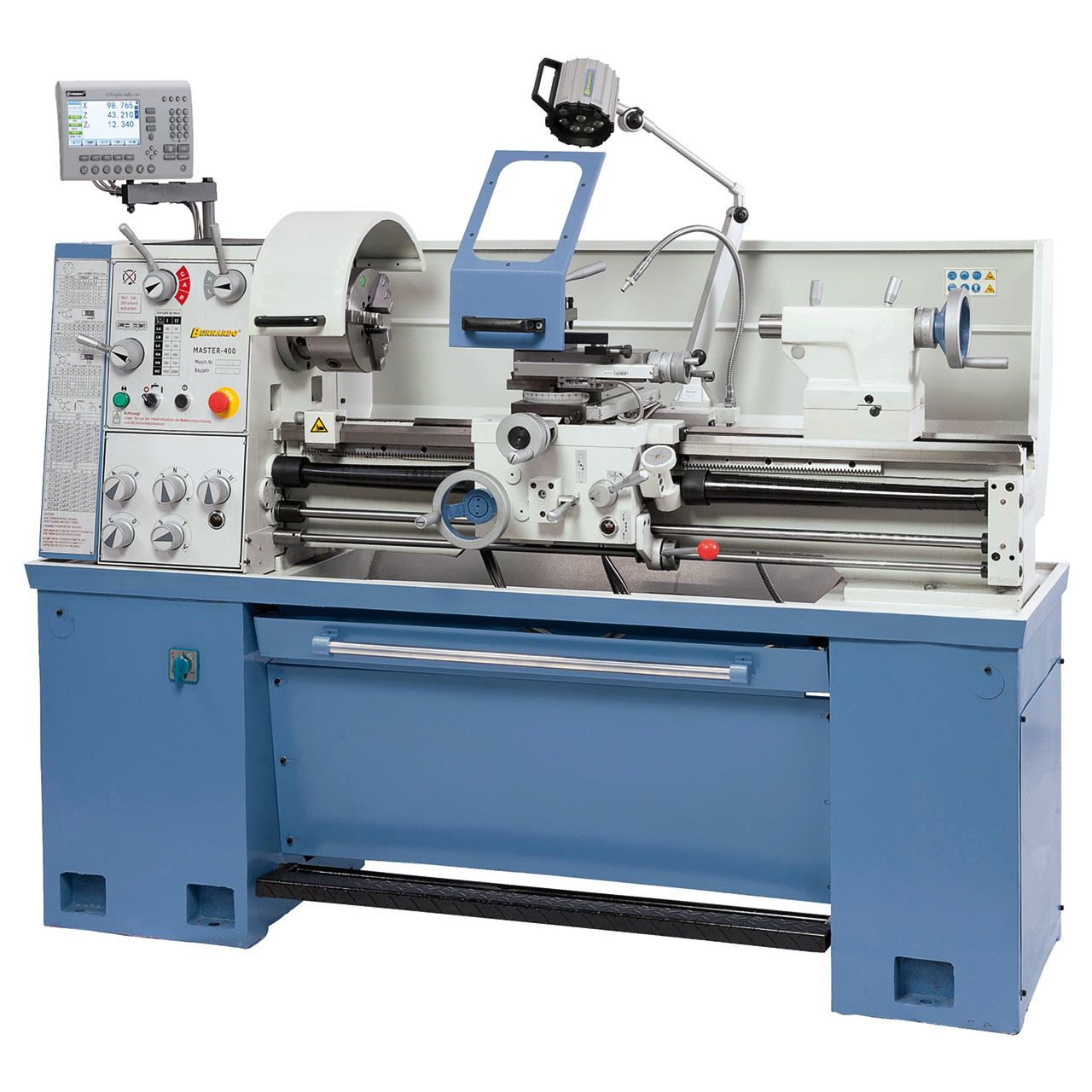

Universal-Drehmaschine Master 400 inkl. 3-Achs-Digitalanzeige

9.413,11 €*

% 9.908,54 €* (5% gespart)

Versandkostenfrei

Nicht mehr verfügbar

Produktnummer: 03-1289BXL

Produktinformationen "Universal-Drehmaschine Master 400 inkl. 3-Achs-Digitalanzeige"

Die Master 400 ist eine kompakt gebaute Universaldrehmaschine mit großem Einsatzbereich und überzeugt vor allem durch den Drehdurchmesser von 400 mm,
sowie der Spindelbohrung von 52 mm. Aufgrund ihrer Konstruktion (Bauart, Leistung, Vorschübe,….)
kann sie sowohl in Ausbildungswerkstätten, aber auch für den Werkzeugbau und Reparaturbetriebe erfolgreich eingesetzt werden.

Beschreibung

Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
Gehärtete und geschliffene Zahnräder auch im Vorschubgetriebe
Sehr handliche, stabile Maschine mit Leit- und Zugspindel
Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
Maschinenunterbau in schwerer Gußausführung
Reitstock kann zum Kegeldrehen ± 5 mm verschoben werden
Ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten

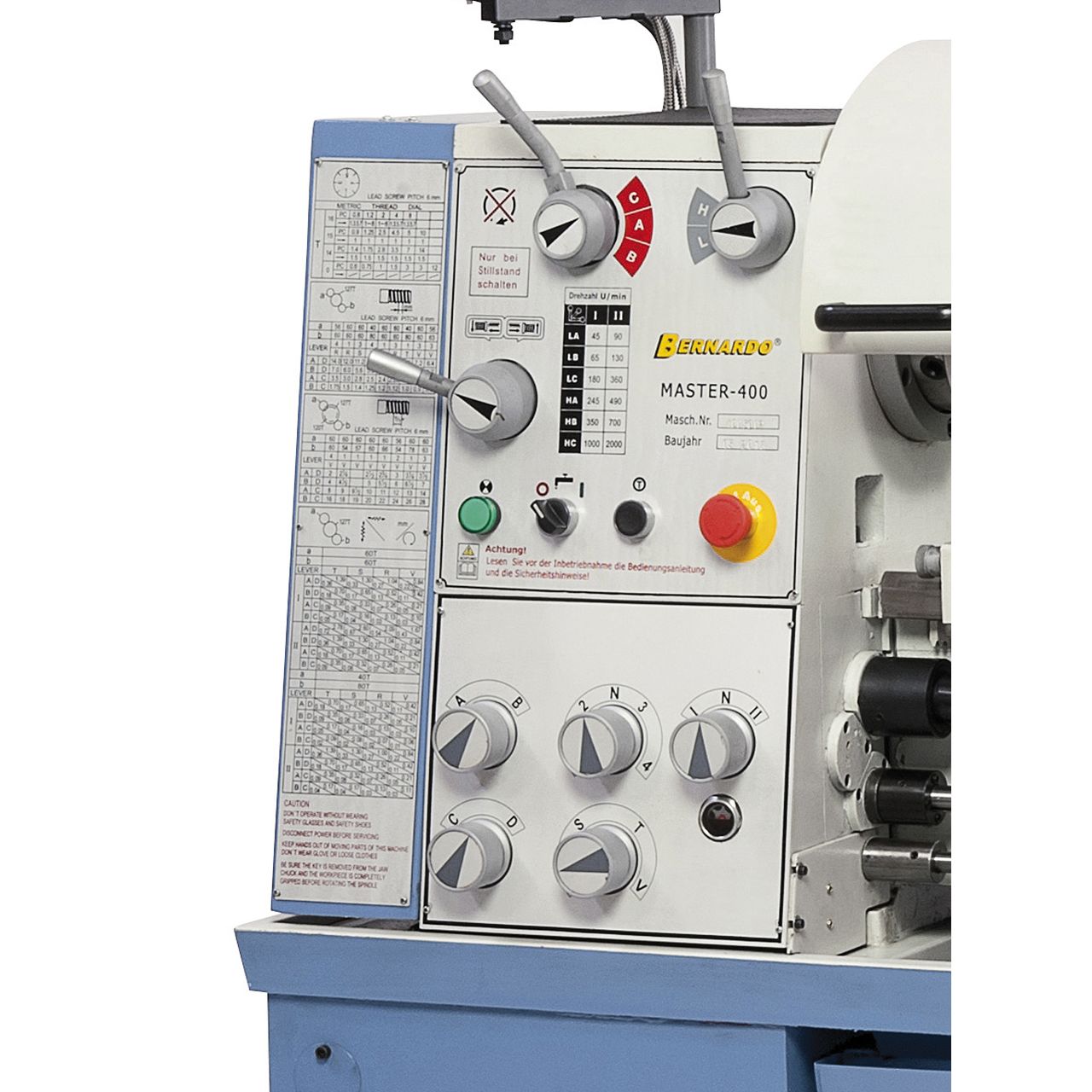

Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
Optimales Preis-Leistungsverhältnis, modernes Design
Serienmäßig mit integrierter Rutschkupplung

Technische Daten:

Spitzenweite: 1000 mm
Spitzenhöhe: 200 mm
Umlaufdurchmesser über Bett: 400 mm
Umlaufdurchmesser über Kröpfung: 560 mm
Umlaufdurchmesser über Planschlitten: 240 mm
Bettbreite: 210 mm
Spindelbohrung: 52 mm
Spindelaufnahme: DIN 55029, D1-5
Drehzahlbereich: (12) 45 - 2000 U/min
Bereich Längsvorschübe: (27) 0,06 - 2,78 mm/U
Bereich Planvorschübe: (22) 0,01 - 0,72 mm/U
Metrische Gewinde: (36) 0,8 - 14 mm
Zollgewinde: (30) 2 - 28 Gg/1“
Pinolendurchmesser: 45 mm
Pinolenweg: 100 mm
Pinolenaufnahme: MK 4
Motorleistung: 2,0 / 2,4 kW
Maschinenabmessung (B x T x H): 1860 x 800 x 1600 mm
Gewicht ca.: 810 kg

Lieferumfang:

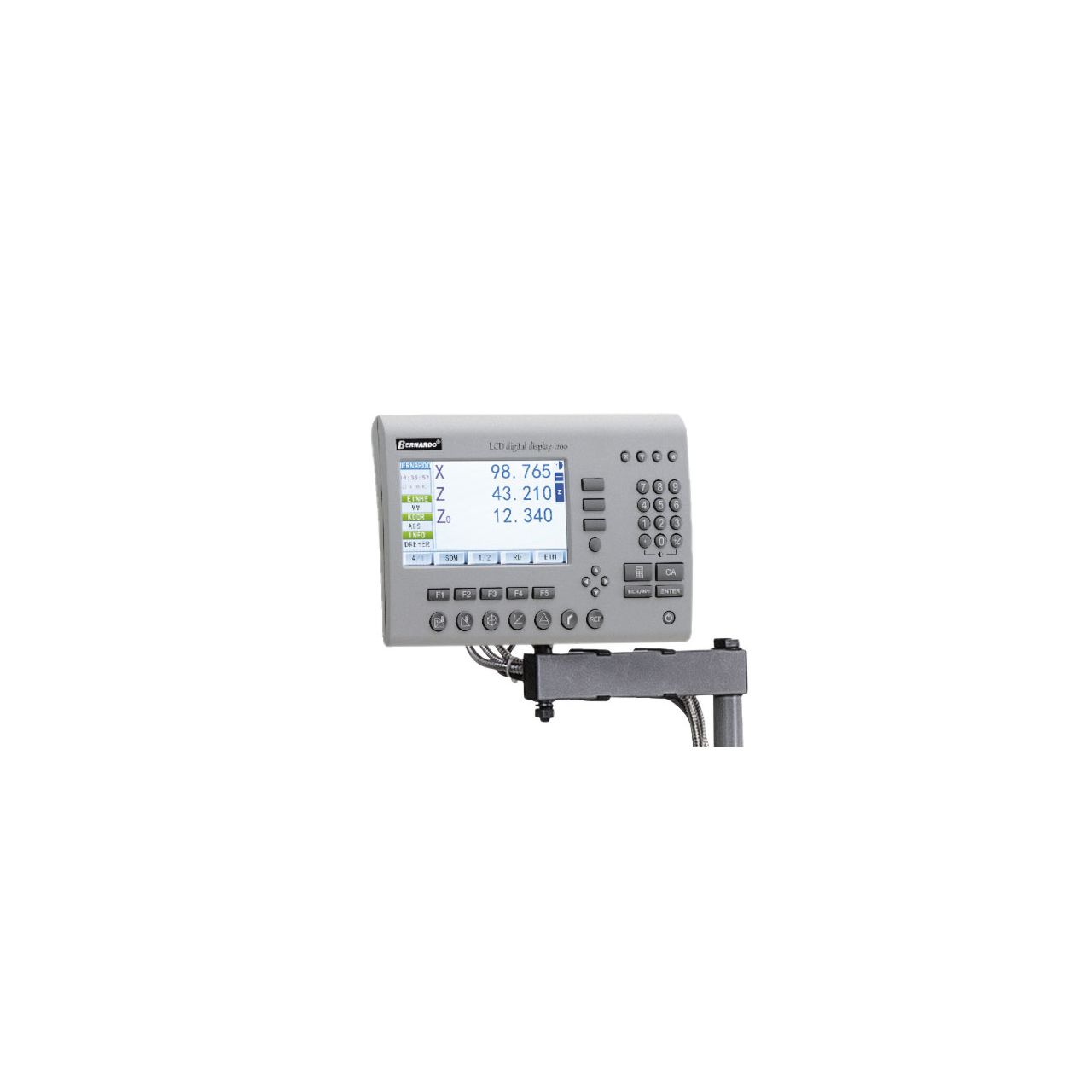

3-Achs-Digitalanzeige i200 mit LCD-Display

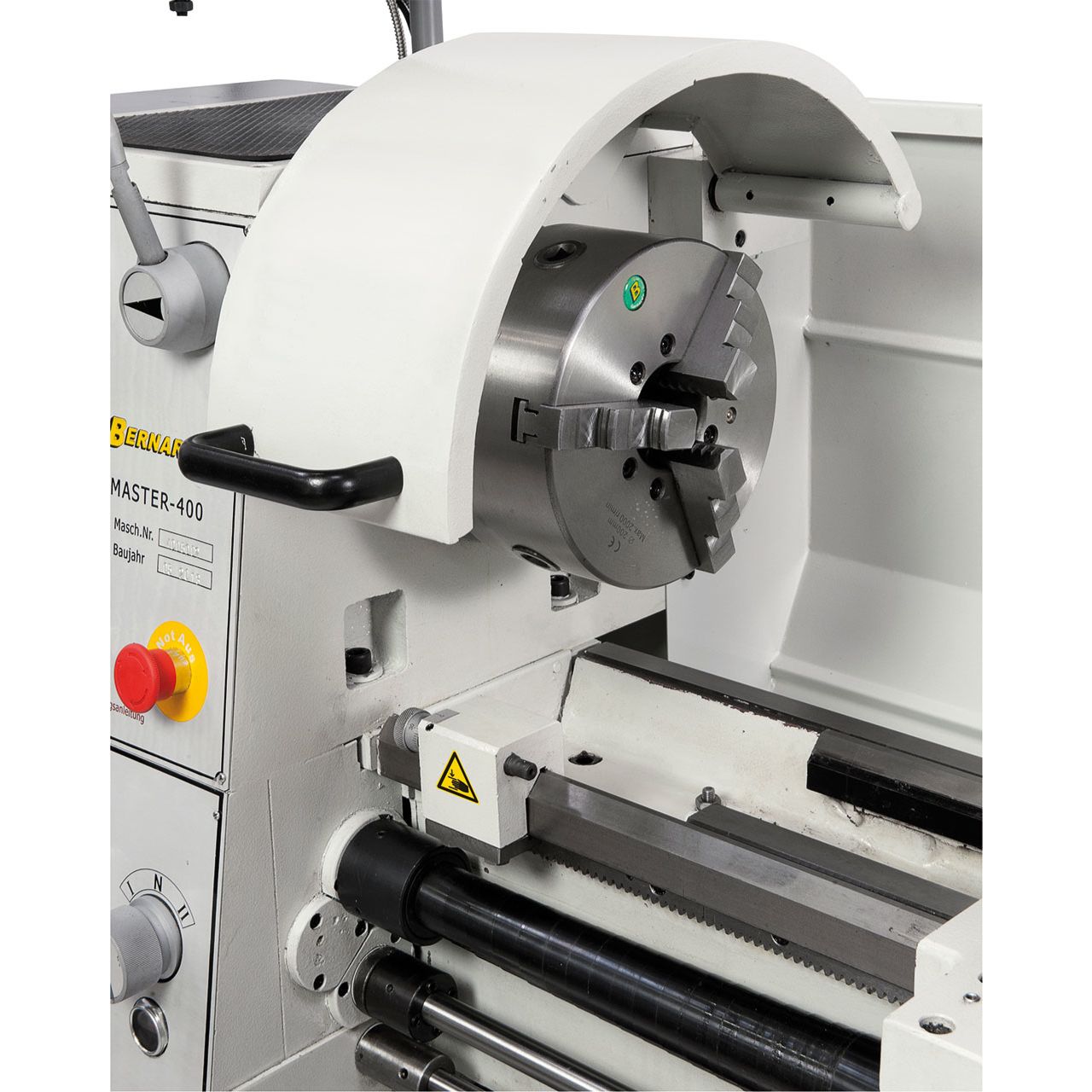

3-Backenfutter DK11-200 mm / D5
Planscheibe 200 mm / D5, nach DIN 55029

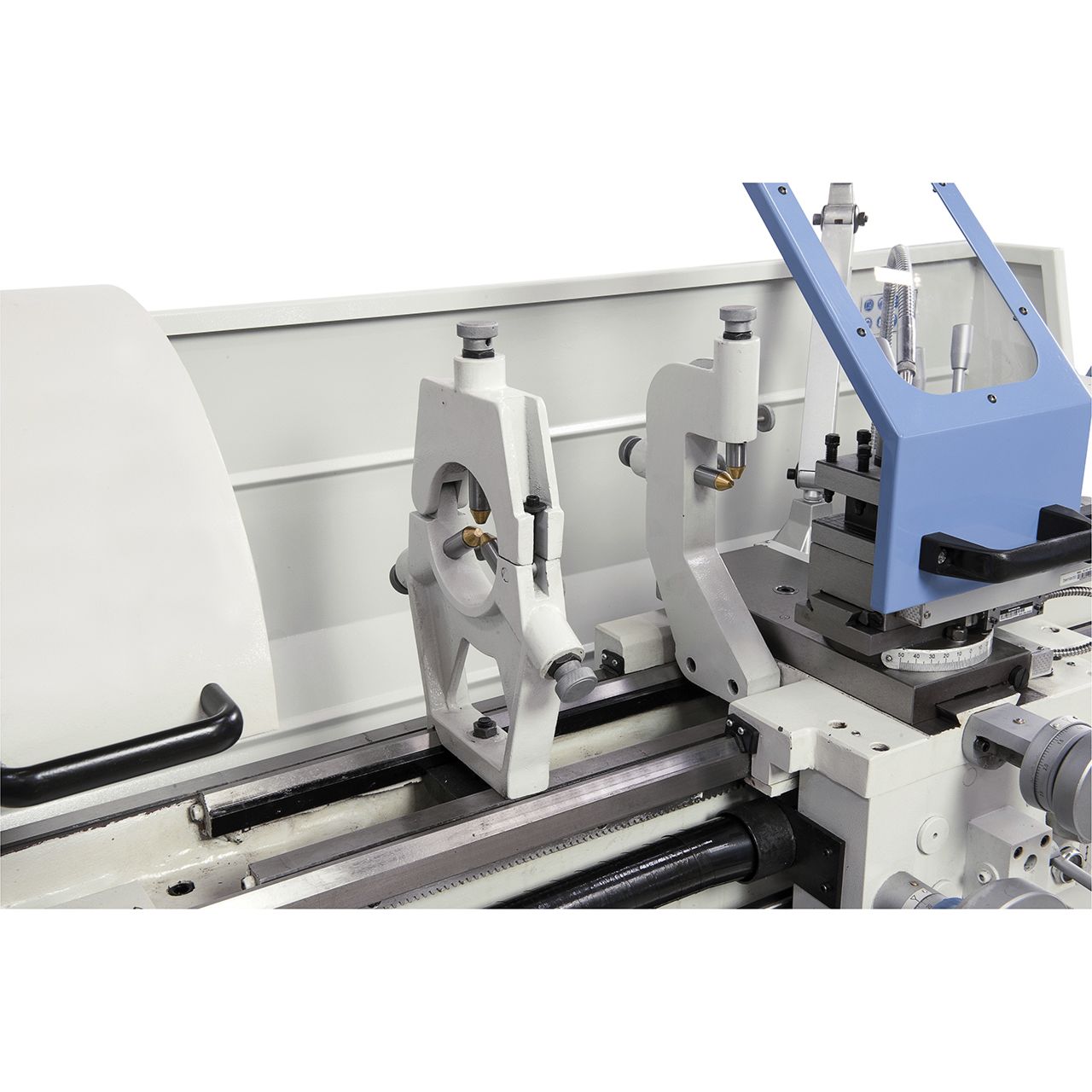

Feststehende Lünette - Durchlass diam. max. 90 mm
Mitlaufende Lünette - Durchlass diam. max. 70 mm
Kühlmitteleinrichtung
Erstbefüllung mit Shell Tellus 46
Ausziehbare Spänewanne

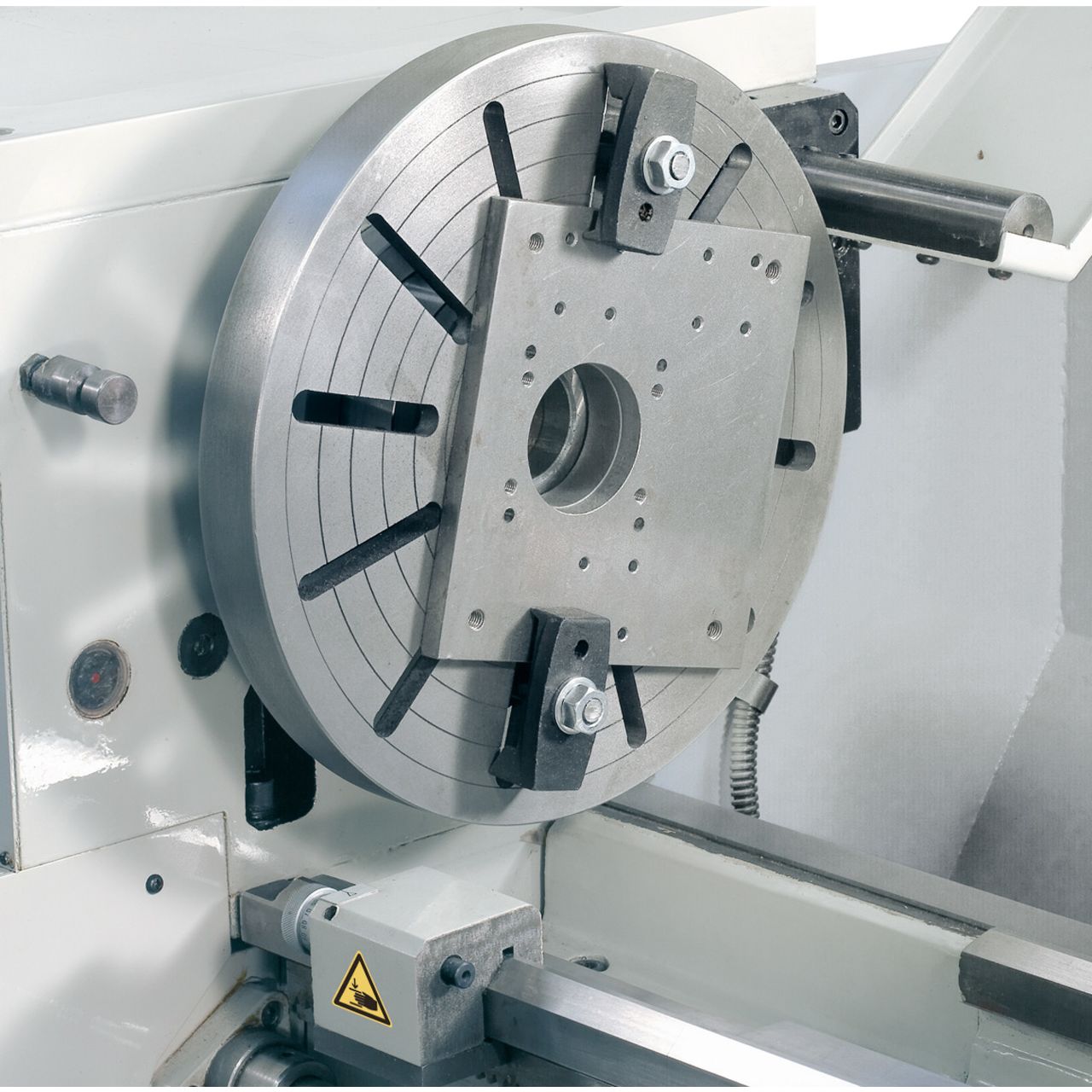

Aufspannscheibe 320 mm

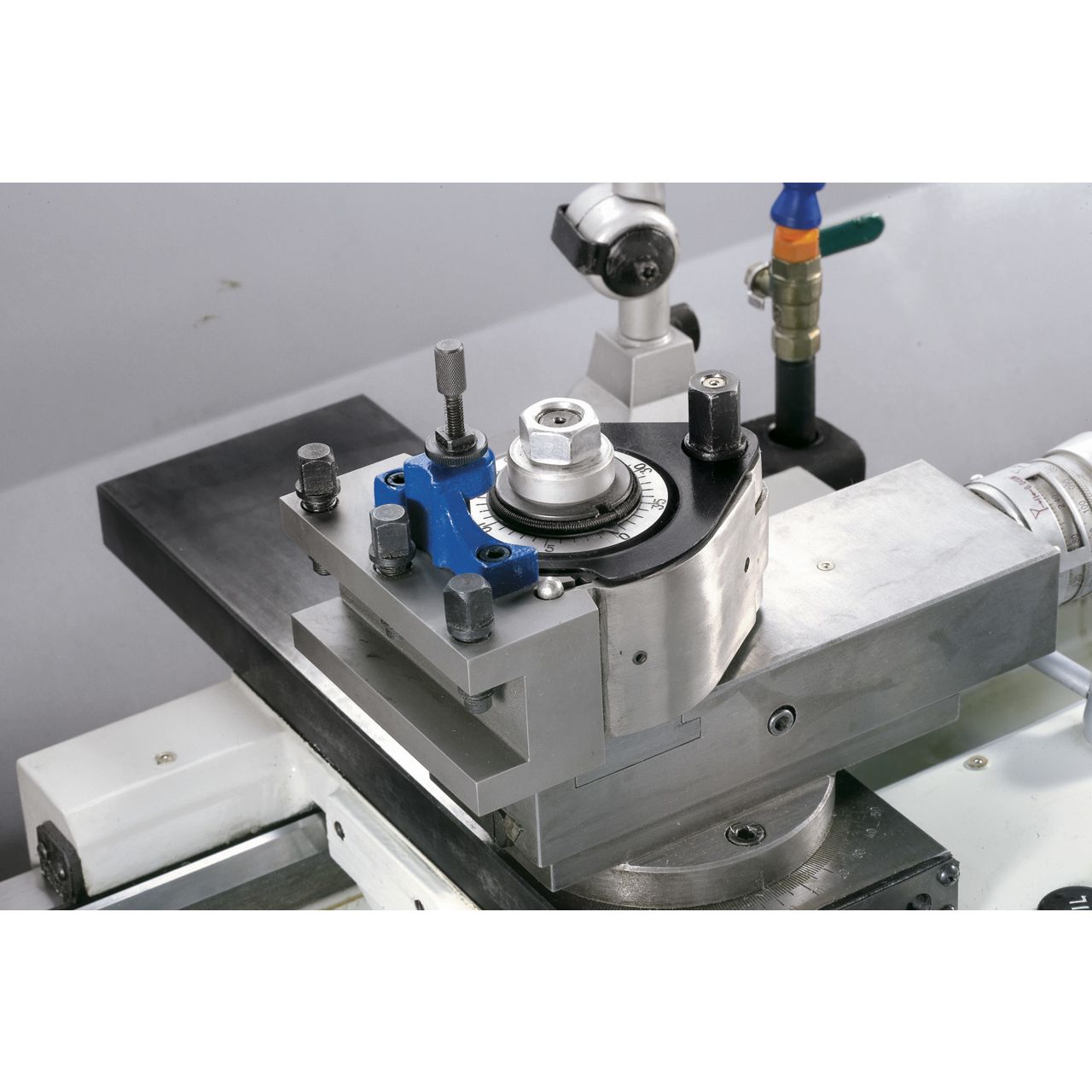

Vierfachstahlhalter
Schutzeinrichtung bei Vierfachstahlhalter
Rutschkupplung
Mikrometerlängsanschlag
Gewindeuhr
LED-Maschinenleuchte
Reduzierhülse
Wechselräder
2 Zentrierspitzen
Fußpedal mit Bremsfunktion nach CE
Motor mit Magnetbremse nach CE-Norm
Bedienwerkzeug

(-2,63 € gespart)

Universal-Kühlmittelkonzentrat RK 12, 5 Liter

Anwendungskonzentration je nach Zerspannung 3 - 10 % 5 L Kanister

Inhalt: 5 Liter (9,97 €* / 1 Liter)

49,85 €* 52,48 €* (5.01% gespart)

(-18,42 € gespart)

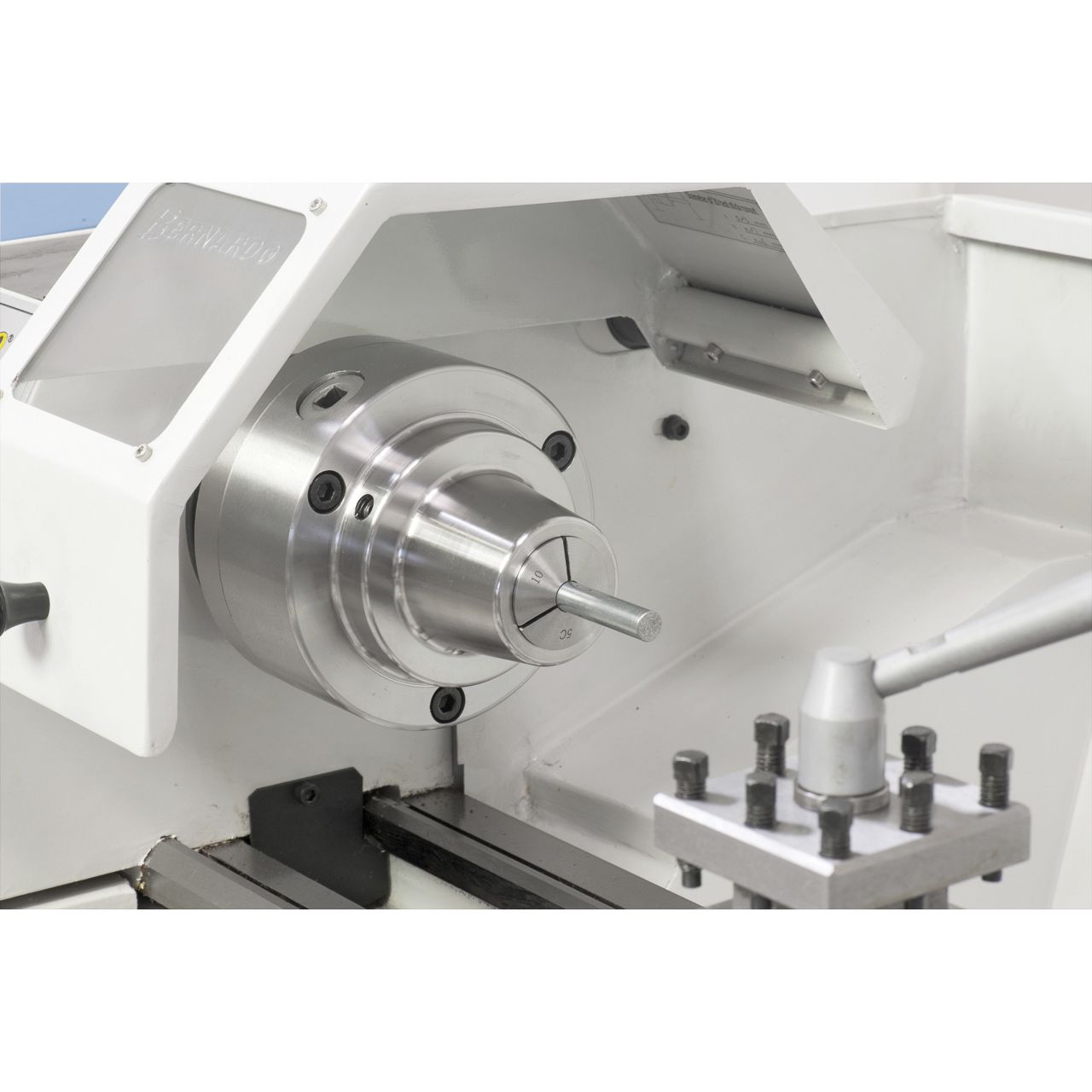

Spannzangenset 5C

Beschreibung: Für Spannzangenfutter 5C 24 tlg., 3 - 26 mm

350,18 €* 368,60 €* (5% gespart)

(-2,56 € gespart)

Maschinenschuh MS 80

Durchmesser: 80 mm Belastbarkeit: 500 kg

48,67 €* 51,23 €* (5% gespart)

(-6,44 € gespart)

Weiche Monoblockbacken DSJ-DK12-200

Futtergröße: 200 mm A: 85 mm B: 22 mm C: 57 mm D: 10 mm E: 10 mm

122,26 €* 128,70 €* (5% gespart)

(-33,23 € gespart)

Schnellwechsel-Stahlhalter System Multifix Größe E

Stahlhalter-Set bestehend aus: Stahlhalterkopf, 3 gerade Einsätze, 1 Prismeneinsatz Durch hohe Präzision wiederholbare Wechselgenauigkeit über Jahre unter 0,01 mm Einfache Bedienung 40 mögliche Winkelverstellungen der Werkzeuge Höheneinstellung ohne Unterlegen von Blechen Leichtes Lösen und Arretieren des jeweiligen Werkzeughalters durch Exzenterspannung Zur Selbstmontage ( Stahlhalter muss auf Ihre Maschine angepasst werden). Werkzeugträgerkopf und Wechselhalter sind aus hochwertigem Stahl und in profilgeschliffener Ausführung Der Werkzeughalter bildet mit dem Stahlhalterblock eine verwindungsfreie Einheit Technische Daten: Stahlhalter Drehdurchmesser der Maschine Antriebsleistung der Maschine Type E 200 – 400 mm 4,5 kW

631,50 €* 664,73 €* (5% gespart)

Wechselhalter mit geradem Einsatz 25 x 100 mm für Größe E

125,82 €* 132,45 €* (5.01% gespart)

Details

(-2,69 € gespart)

Zentrierbohrer 12-tlg.

in Holzkassette

51,04 €* 53,73 €* (5.01% gespart)

Standard-4-Backenfutter DK12-200/D5

Ausführung: Standard-Vierbackendrehfutter mit hochwertigem Gusskörper Mit Camlock-Direktaufnahme nach DIN 55029 Inklusive je 1 Satz Dreh- und Bohrbacken Anwendungsbereich: Geeignet für konventionelle Drehmaschinen Technische Daten: Futtergröße: 200/D5 D - Durchmesser: 200 mm Taper: 5 D1 (max.): 82,578 mm D2: 104,8 mm D3: 60 mm H1: 90 mm Max. Drehzahl: 2000 U/min Gewicht ca.: 19 kg

435,63 €* 458,57 €* (5% gespart)

Details

(-4,37 € gespart)

Weiche Aufsatzbacken DSTJ-DK11-200

Futtergröße: 200 mm A: 90 mm B: 27 mm C: 43,5 mm D: 7,95 mm E: 24 mm F: 44,5 mm G: 12,69 mm H: 40 mm I: 3,2 mm J: 4 mm Bolzengröße: M10

83,10 €* 87,47 €* (5% gespart)

(-4,37 € gespart)

Umkehr-Aufsatzbacken DTJ-DK11-200

Futtergröße: 200 mm L: 80 mm B: 30 mm H: 45 mm h: 10,5 mm a: 12,69 mm b: 7,95 mm e: 22,2 mm t: 3 mm t1: 4 mm z-d: 2-11

83,10 €* 87,47 €* (5% gespart)

(-7,81 € gespart)

Kurzkegelflansch FL-200/D5

Ausführung: Kurzkegelflansch in Gussausführung Mit Camlock-Direktaufnahme nach DIN 55029 Maschinenseitig fertig bearbeitet Futterseitig plan gedreht Anwendungsbereich: Für die Befestigung von Planspiral-Drehfutter und Planscheiben mit zylindrischer Aufnahme Technische Daten: Flanschgröße: 200/D5 Durchmesser: 200 mm Kegel: 5 A: 203 mm B: 32 mm Durchlass: 79,5 mm

148,38 €* 156,19 €* (5% gespart)

Mitl. Körnerspitze Typ PC - MK 4

Eigenschaften Universalausführung für alle Arten von Dreharbeiten (Schruppen, Schlichten, Feindrehen und Kopieren). Laufkörper aus Werkzeugstahl, gehärtet und geschliffen. Hohe Rundlaufgenauigkeit, besonders leichter Lauf. Wartungsfreie Dauerschmierung, Spitzenwinkel 60°. Technische Daten: L: 192,7 mm D: 60 mm L1: 36,5 mm d: 32 mm D1: 31,267 mm Radiallast: 1280 N Max. Drehzahl: 3500 U/min Genauigkeit: 0,005 mmL: 192,7 mm

104,45 €* 109,96 €* (5.01% gespart)

Details

(-10,74 € gespart)

Mitl. Körnerspitze SMA - MK 4

Mitl. Körnerspitze mit 7 auswechselbaren Einsätzen erhältliche Größen: MK 2 MK 3 MK 4 MK 5

204,17 €* 214,91 €* (5% gespart)

(-10,31 € gespart)

Mitl. Zentrierkegel MK 4 / 125 mm

Technische Daten: L: 206 mm L1: 102,5 mm D: 130 mm D1: 31,267 mm d: 40 mm Ө: 60° Erhältliche Größen: MK 2 - 60 mm MK 3 - 100 mm MK 4 - 125 mm MK 5 - 150 mm

195,86 €* 206,17 €* (5% gespart)

(-9,81 € gespart)

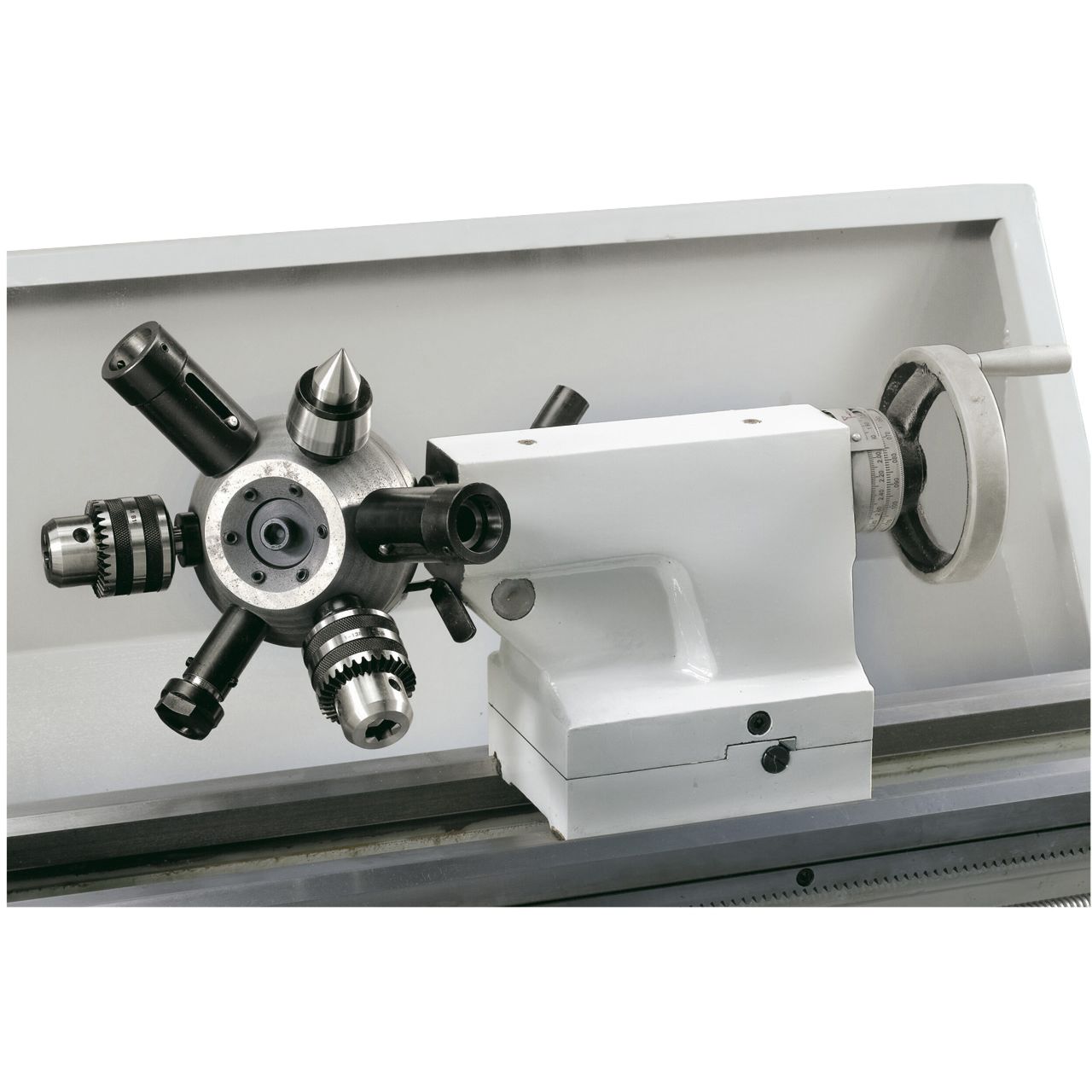

Revolverkopf MK 4 mit 6 Stationen
