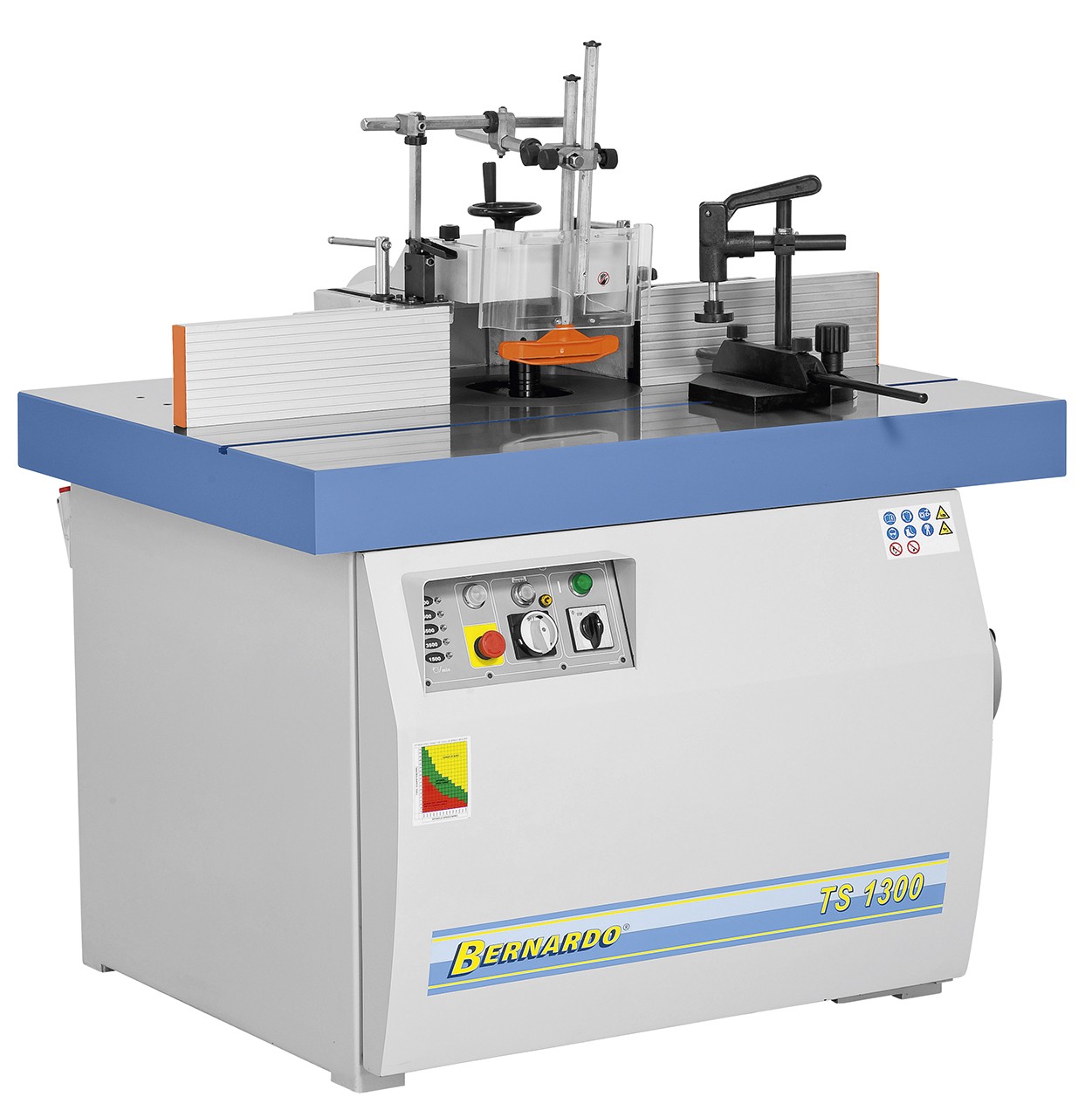

Schwenkspindel-Fräsmaschine TS 1300

11.000,00 €*

Versandkostenfrei

Nicht mehr verfügbar

Produktnummer: 09-1312
Produktinformationen "Schwenkspindel-Fräsmaschine TS 1300"

Kurzübersicht
Die kompakte Schwenkspindel-Fräsmaschine TS 1300 zeichnet sich durch die nach hinten schwenkbare Frässpindel aus, dadurch ergeben sich erhebliche Vorteile wie z.B. der optimale Einsatz eines Vorschubapparates und ein Maximum an Sicherheit für den Anwender.


Technische Spezifikationen

  • Tischabmessung: 1310 x 970 mm
  • Arbeitshöhe: 915 mm
  • Spindeldurchmesser: 30 mm
  • Schwenkbare Spindel: +10° bis -45°
  • Höhenverstellung der Spindel: 180 mm
  • Aufspannlänge: 120 mm
  • Max. Werkzeugdurchmesser
  • - beim Profilieren: 260 mm
  • - beim Zapfenschneiden: 360 mm
  • Max. Werkzeugdurchmesser versenkbar: 310 mm
  • Frästischöffnung: 320 mm
  • Spindeldrehzahl: 1500 / 3500 / 5500 / 7500 / 9000 U/min
  • Absauganschluss Ø: 125 / 100 mm
  • Motorleistung: 5,5 kW (7,5 PS) – 400 V
  • Maschinenabmessung (B x T x H): 1310 x 1230 x 1500 mm
  • Gewicht ca.: 530 kg

FEATURES

  • Serienmäßig mit Rechts- / Linkslauf und elektrischer Spindelbremse ausgestattet
  • Verwindungssteifer, stark verrippter Arbeitstisch aus Grauguss, plangenau bearbeitet und geschliffen für höchste Präzision

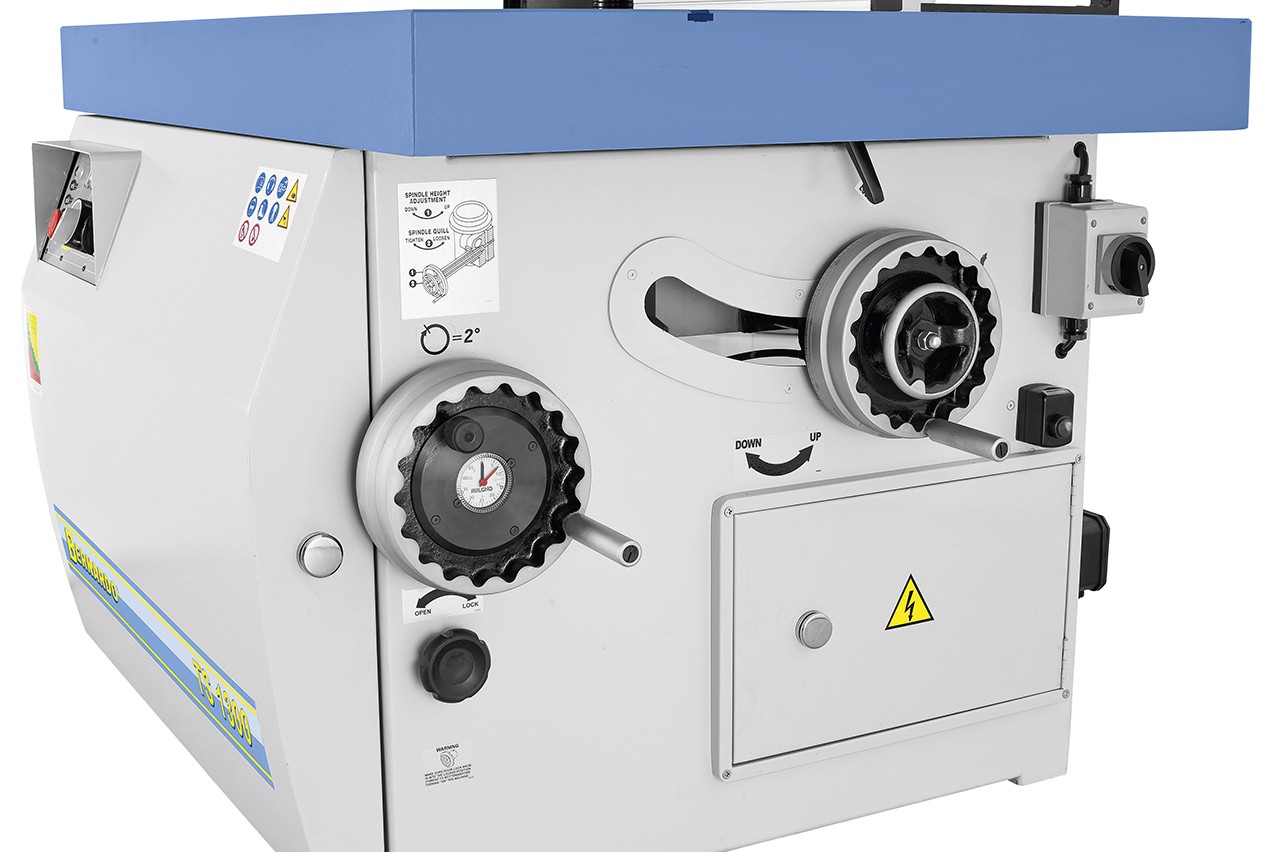

  • Handrad mit analoger Gradanzeige für Frässpindelschwenkung (Standard)
  • Großdimensioniertes Fräsaggregat aus Grauguss, beidseitig am Frästisch befestigt

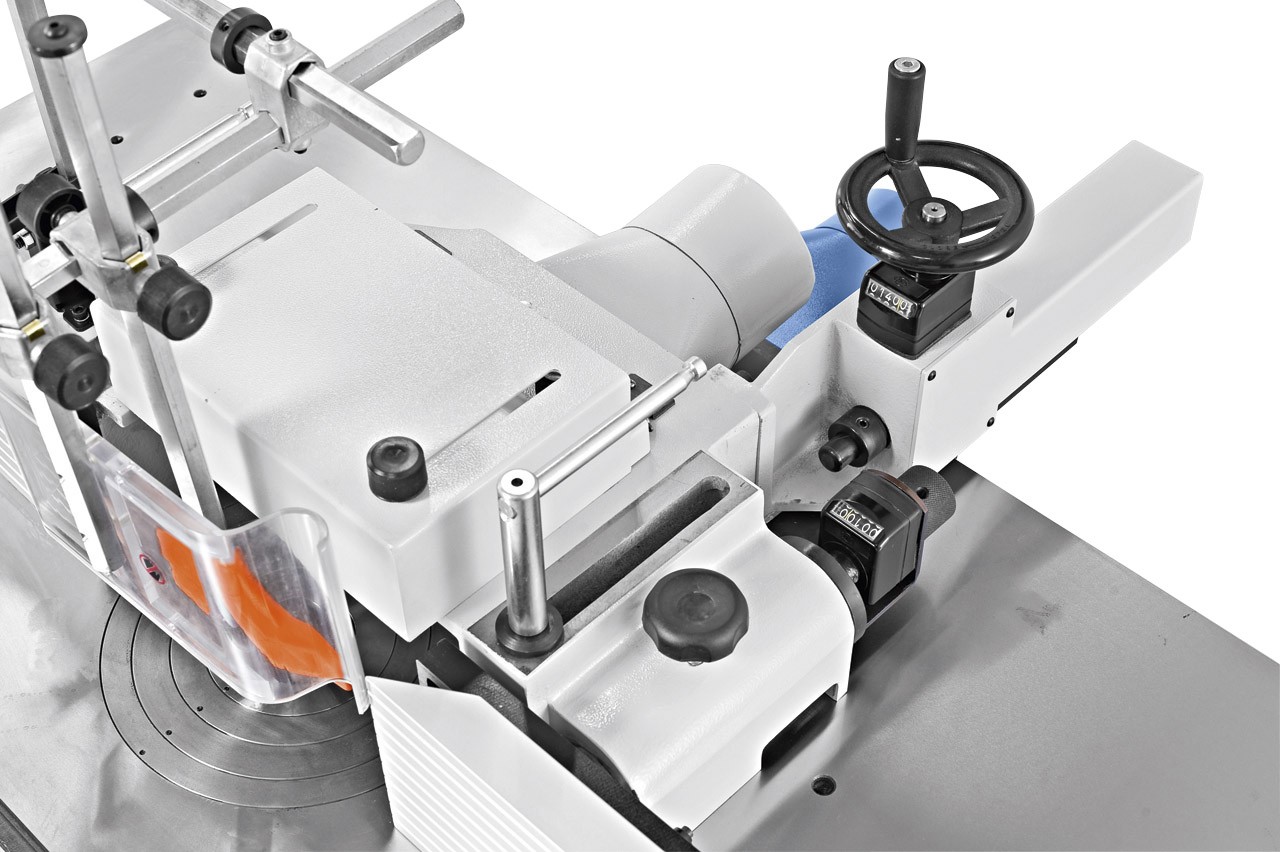

  • Die Einstellung des Fräsanschlages erfolgt über ein Handrad, die Ablesung erfolgt mittels digitaler Anzeige auf 1/10 genau
  • Durchzugsstarker Antriebsmotor mit automatischem Stern-Dreieck-Anlauf
  • Einfacher Riemenwechsel zur Geschwindigkeitswahl über großzügige Öffnung an der Maschinenfront
  • Digitale Anzeige zum bequemen Ablesen des Frässpindelhubes auf 1/10 genau
  • Frässpindel mit Präzisionslager im oberen Bereich gelagert, dadurch erhöht sich die Lebensdauer bzw. wird die Lagerbelastung gering gehalten

Lieferumfang:

  • Fräserschutzhaube FA-02

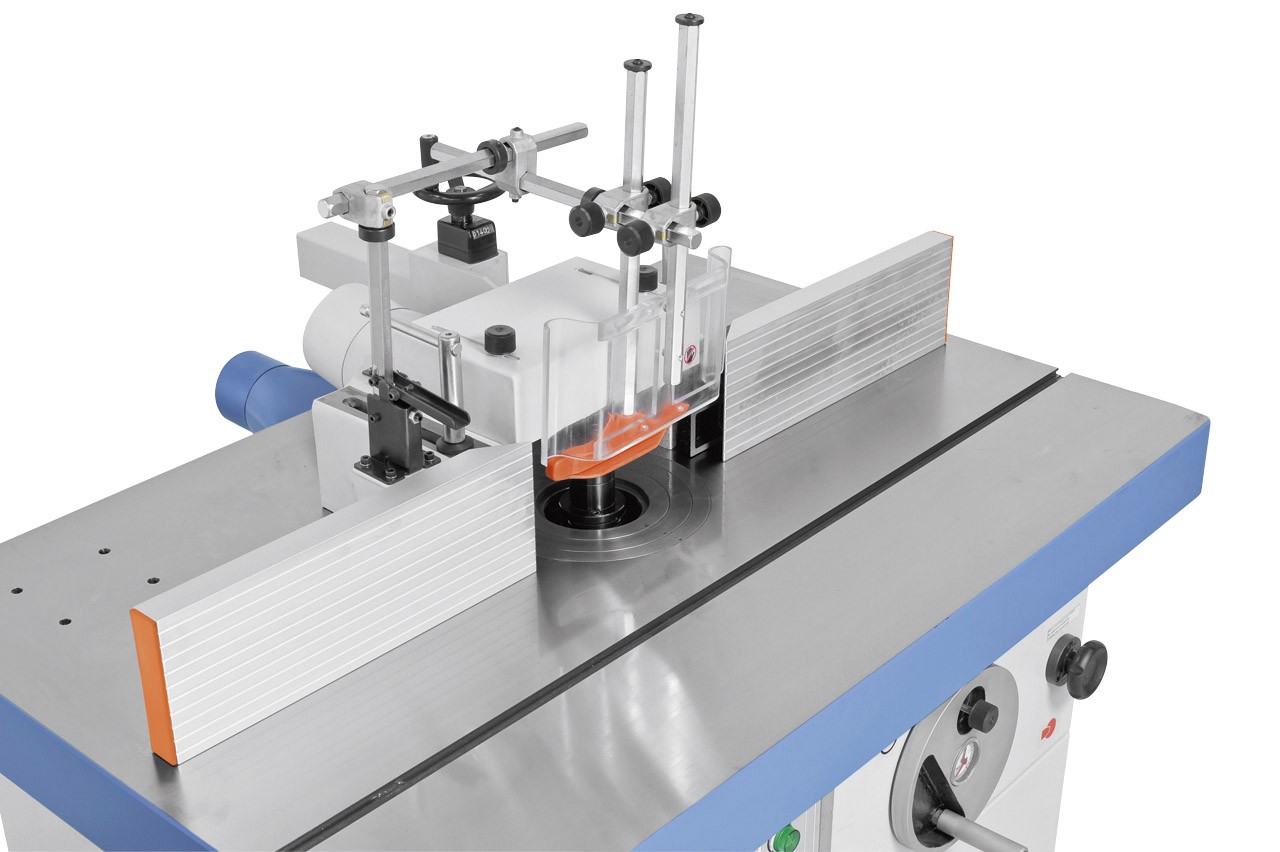

  • Schutz- und Andrückvorrichtung

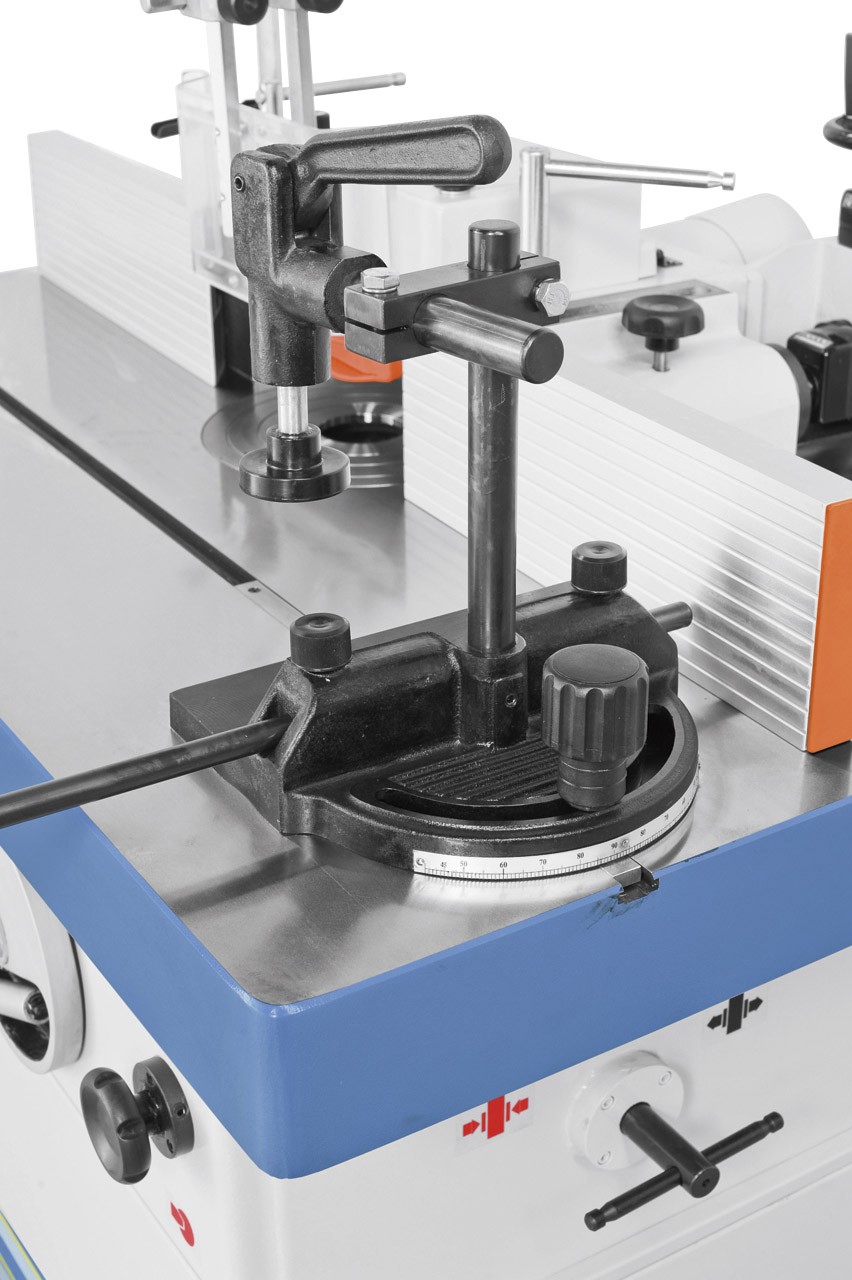

  • Gehrungsanschlag mit Niederhalter

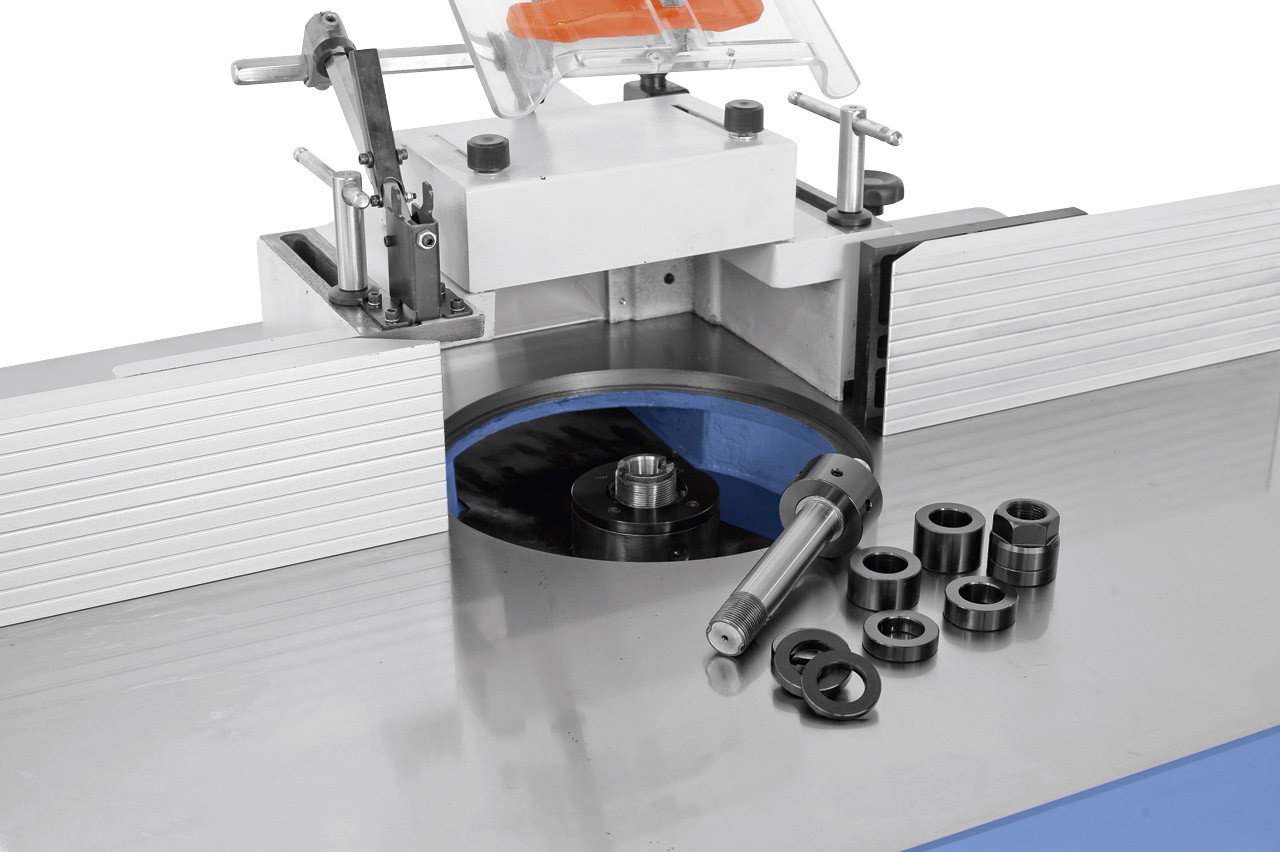

  • Wechselspindel 30 mm
  • Rechts- / Linkslauf

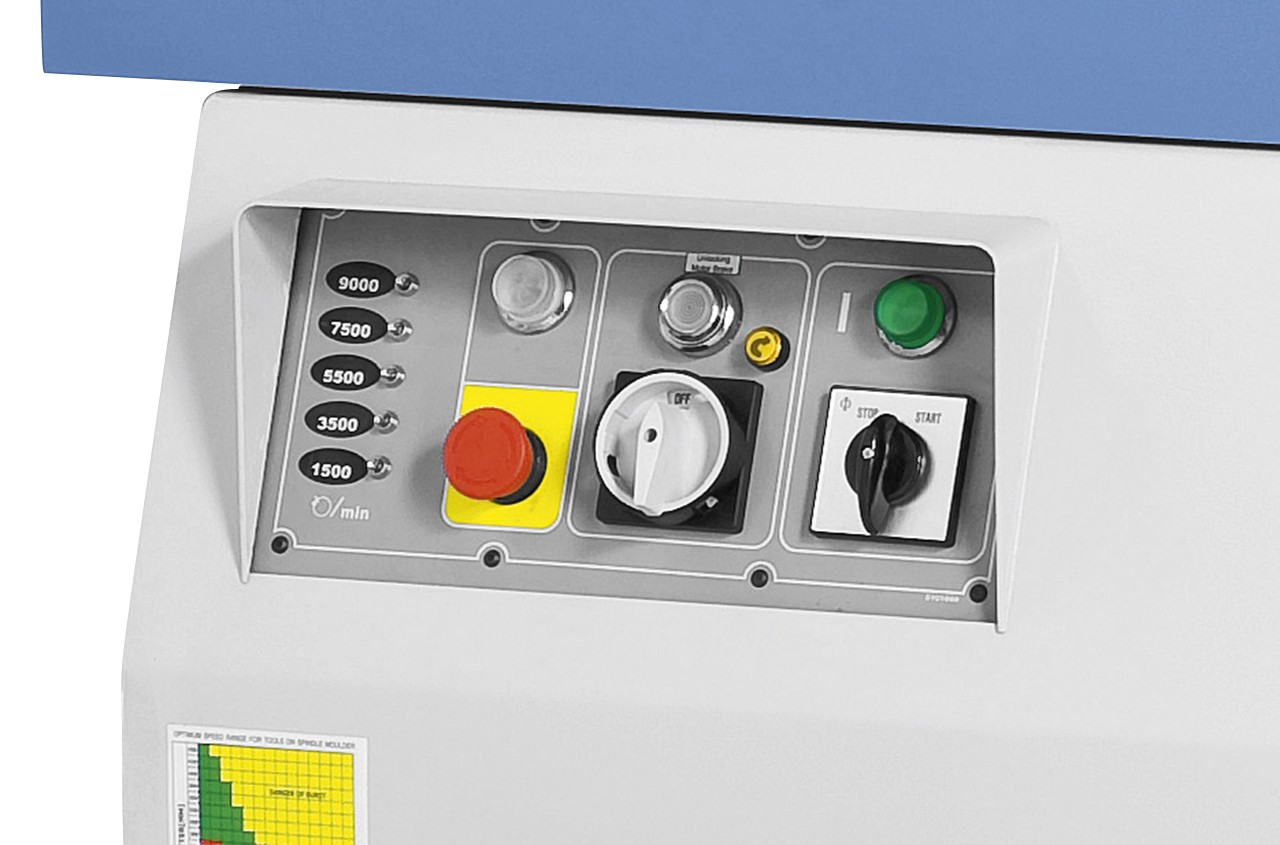

  • LED-Drehzahlanzeige
  • Analoge Gradanzeige
  • Digitale Spindelhubanzeige
  • Elektrische Spindelbremse
  • Automatischer Stern-Dreieck-Anlauf
  • Anschluss für Vorschubapparat
