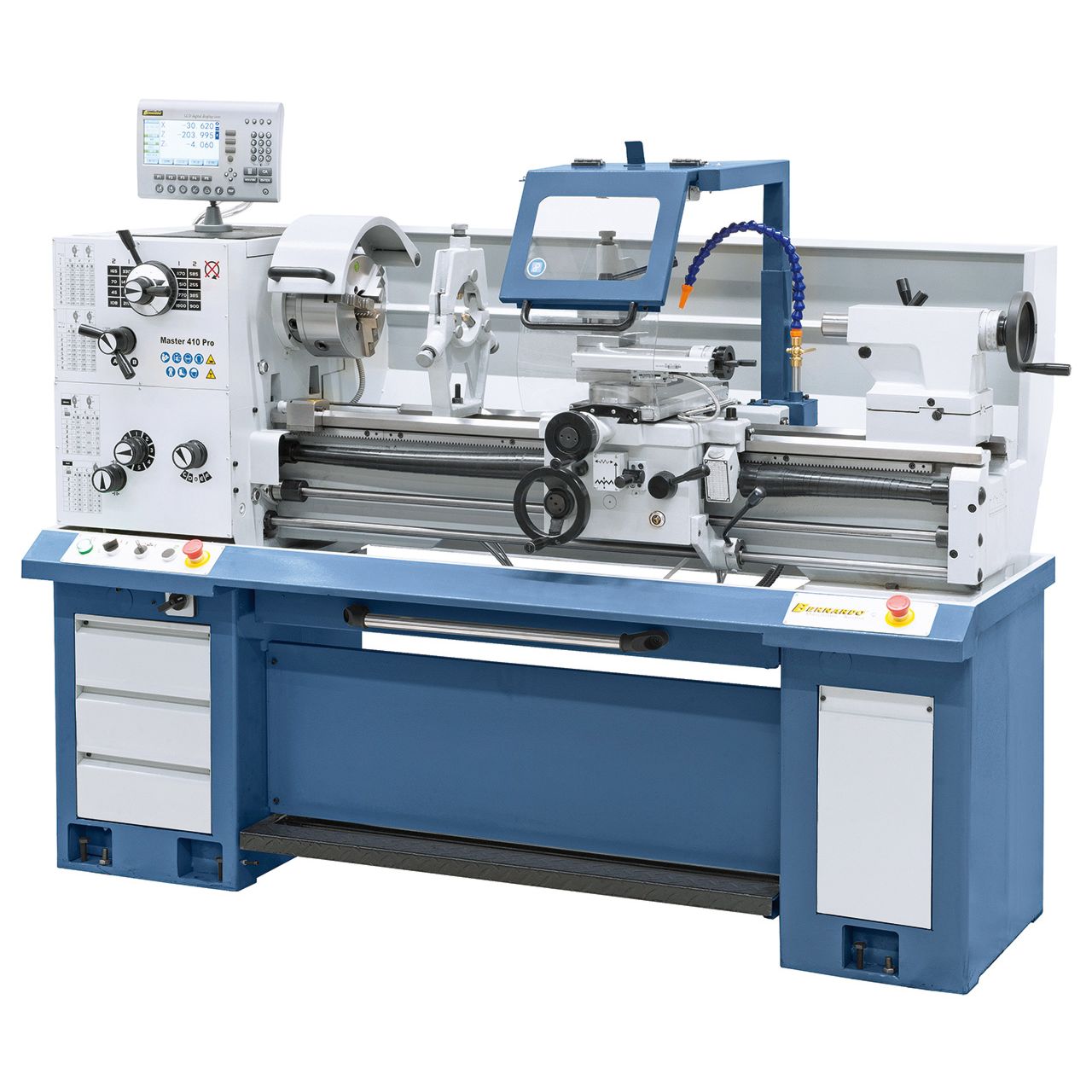

Leit- und Zugspindeldrehmaschine Master 410 Pro

11.478,54 €*

% 12.082,67 €* (5% gespart)

Versandkostenfrei

Sofort verfügbar, Lieferzeit: 3-5 Tage

Produktnummer: 03-1292XL

Produktinformationen "Leit- und Zugspindeldrehmaschine Master 410 Pro"

Die Leit- und Zugspindeldrehmaschine Master 410 Pro überzeugt durch ihre stabile Konstruktion und einfache Handhabung. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digitalanzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, …), wodurch diese Maschine ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten ist.

Eigenschaften

Serienmäßig mit 52 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
Ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten
Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne

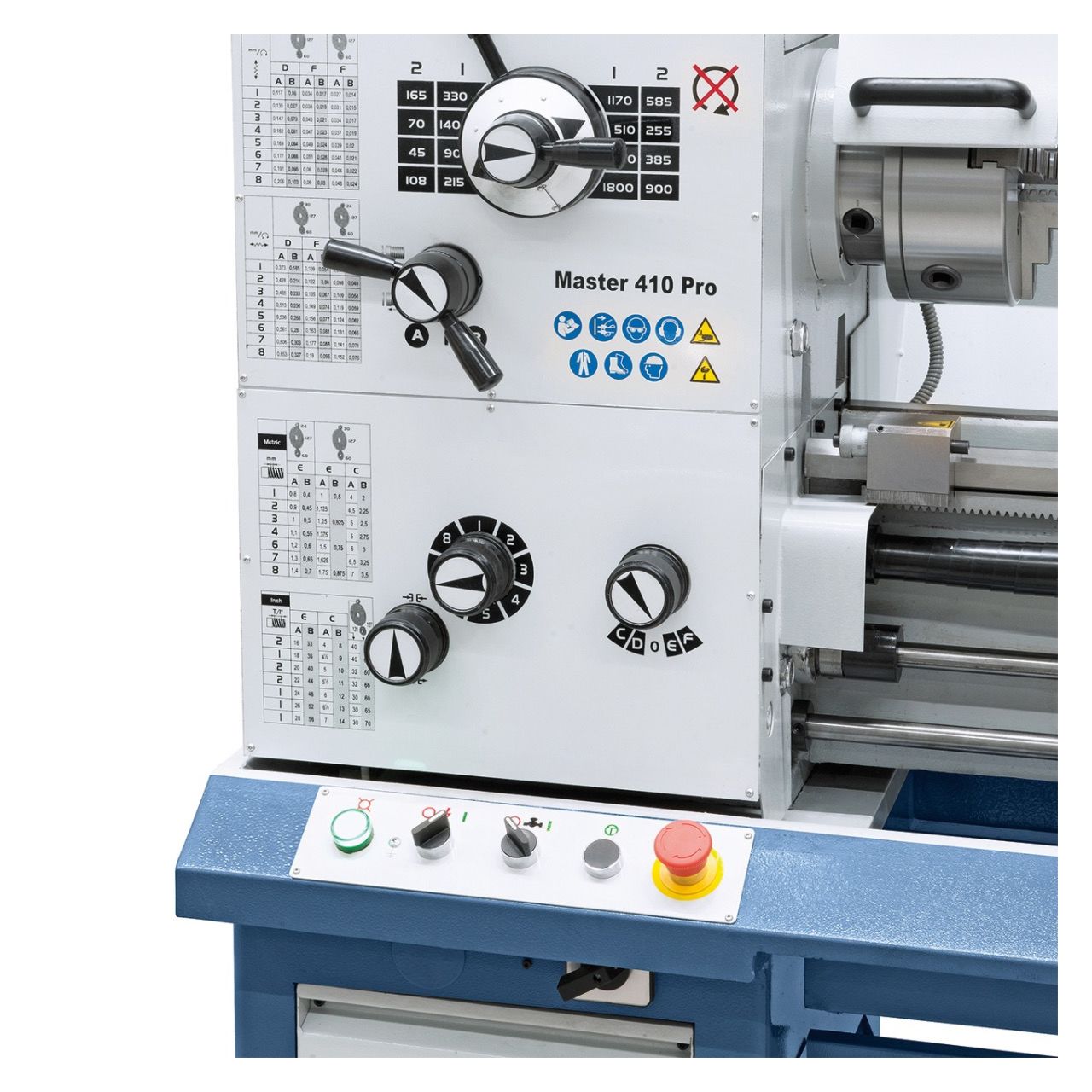

Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängg und präzise schaltbar
Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
Einhebelklemmung für Reitstock, verschiebbar zum Kegeldrehen
Garantierte Rundlaufgenauigkeit der Spindelnase (≤ 0,009 mm)
Hauptspindel gehärtet und geschliffen, im Ölbad laufend
Reitstock, Spindelstock und alle Führungen nachstellbar

Technische Daten:

Spitzenweite: 1000 mm
Spitzenhöhe: 205 mm
Umlaufdurchmesser über Bett: 410 mm
Umlaufdurchmesser über Kröpfung*: 530 mm
Umlaufdurchmesser über Planschlitten: 260 mm
Bettbreite: 205 mm
Spindelbohrung: 52 mm
Spindelaufnahme: DIN 55029, D1-5
Drehzahlbereich: (16) 45 – 1800 U/min
Bereich Längsvorschübe: (48) 0,043 – 0,653 mm/U
Bereich Planvorschübe: (48) 0,014 – 0,206 mm/U
Metrische Gewinde: (36) 0,4 – 7,0 mm
Zollgewinde: (28) 4 – 56 Gg/1“
Pinolendurchmesser: 45 mm
Pinolenweg: 125 mm
Pinolenaufnahme: MK 3
Motorleistung: 1,5 / 2,4 kW
Maschinenabmessung (B x T x H): 1820 x 920 x 1500 mm
Gewicht ca.: 760 kg

* Bettlänge herausnehmbar: 235 mm

Lieferumfang:

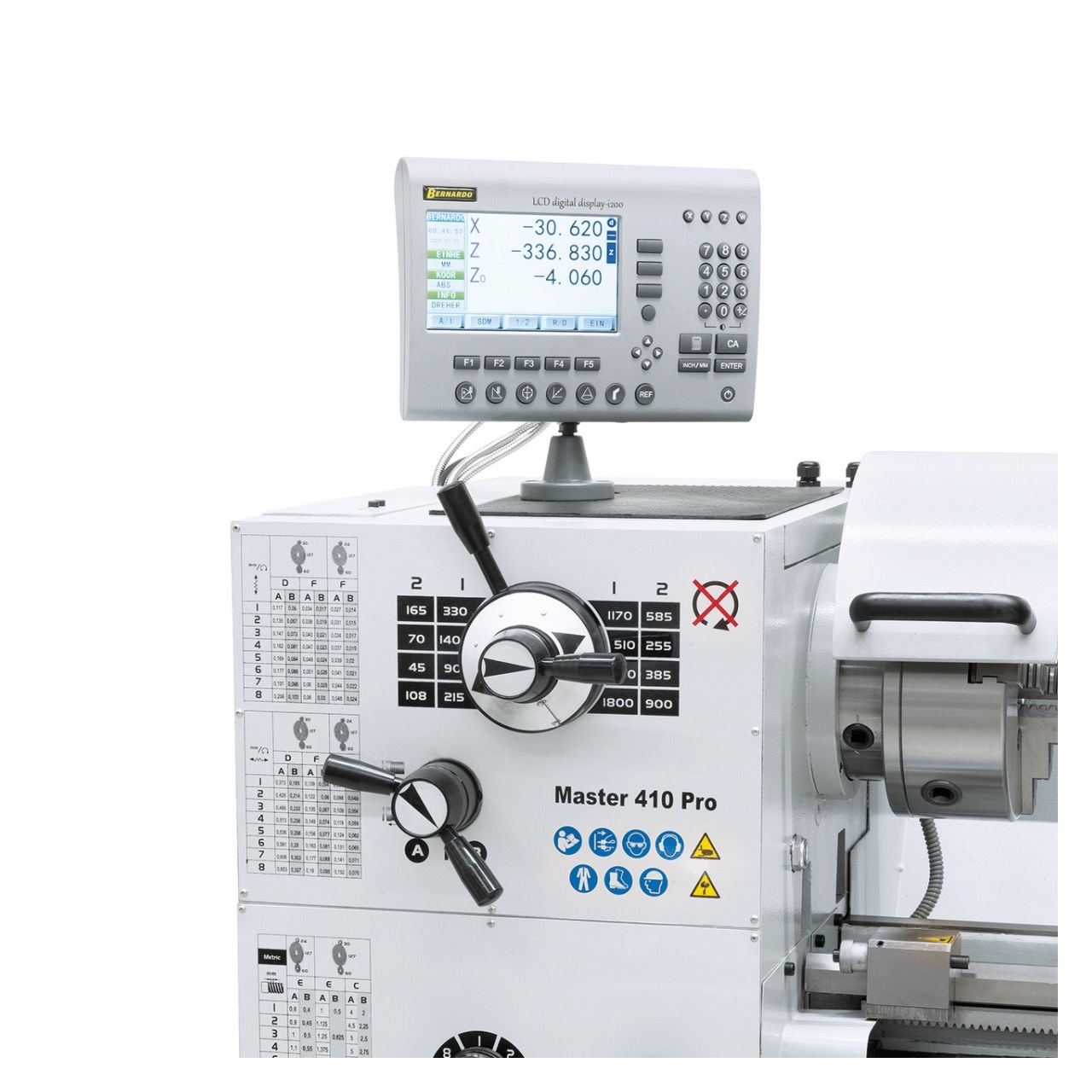

3-Achs-Digitalanzeige i200 mit LCD-Display

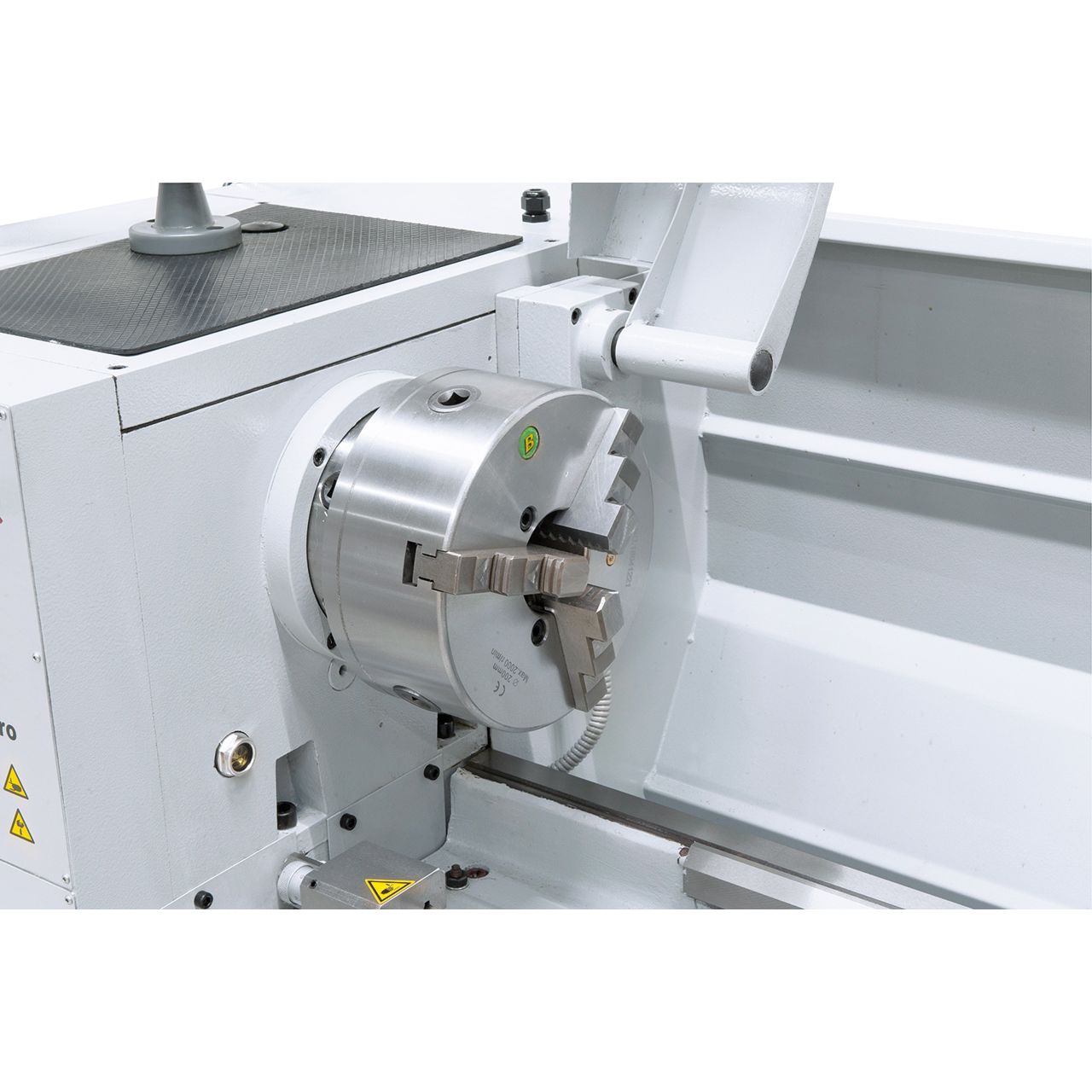

3-Backenfutter DK11-200 mm / D5

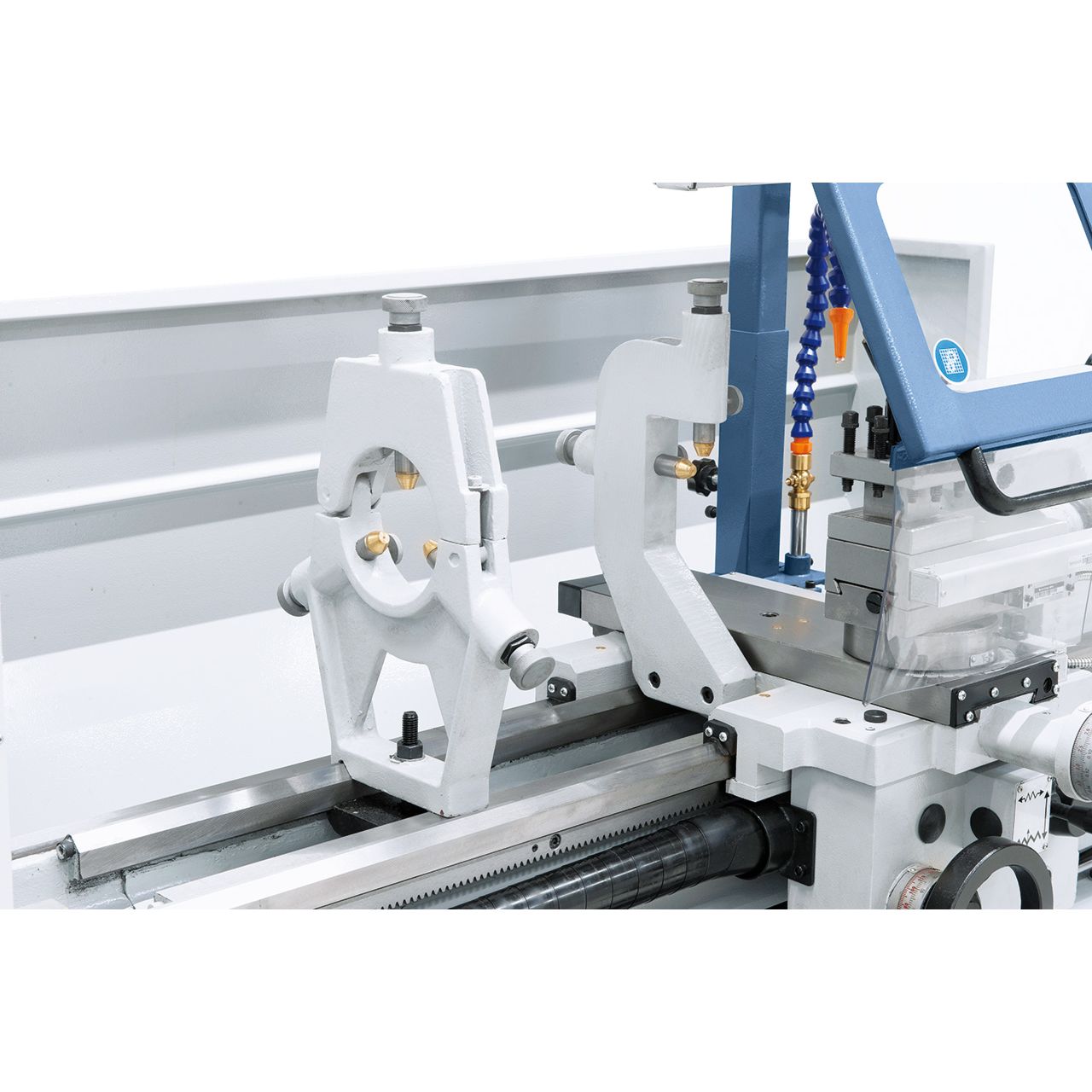

Feststehende Lünette - Durchlass diam. max. 70 mm
Mitlaufende Lünette - Durchlass diam. max. 60 mm
Kühlmitteleinrichtung
Erstbefüllung mit Shell Tellus 46
Ausziehbare Spänewanne
Aufspannscheibe 280 mm

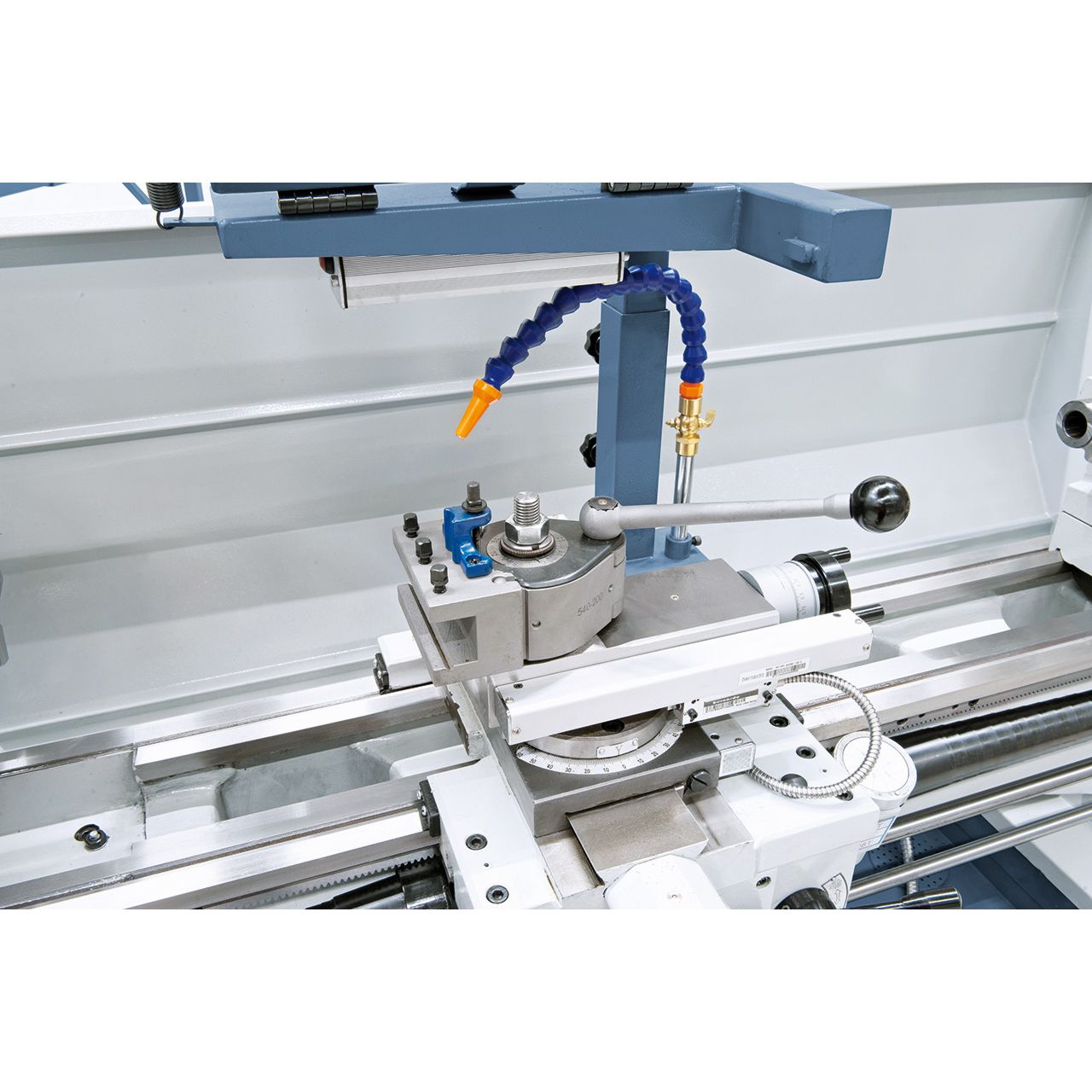

Vierfachstahlhalter

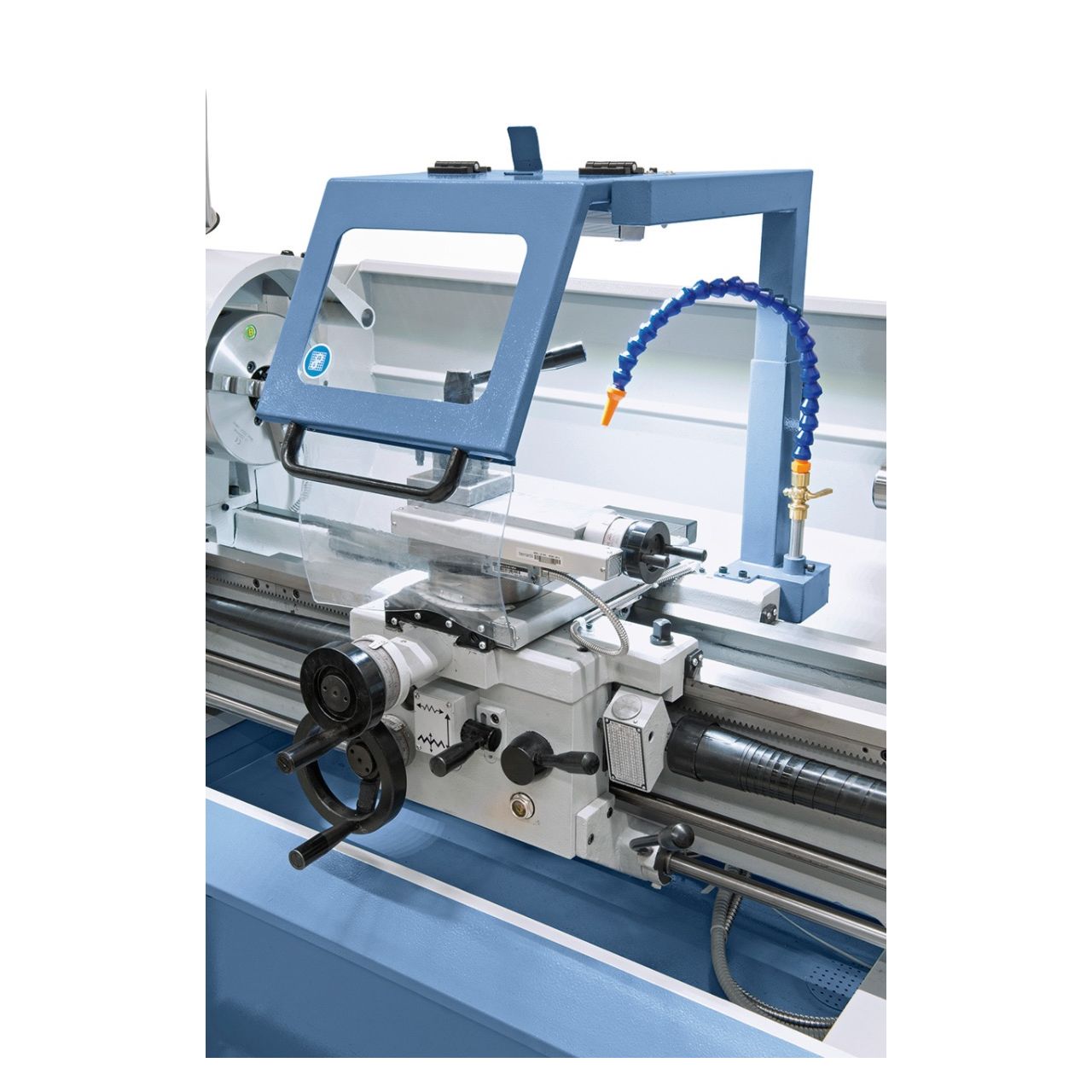

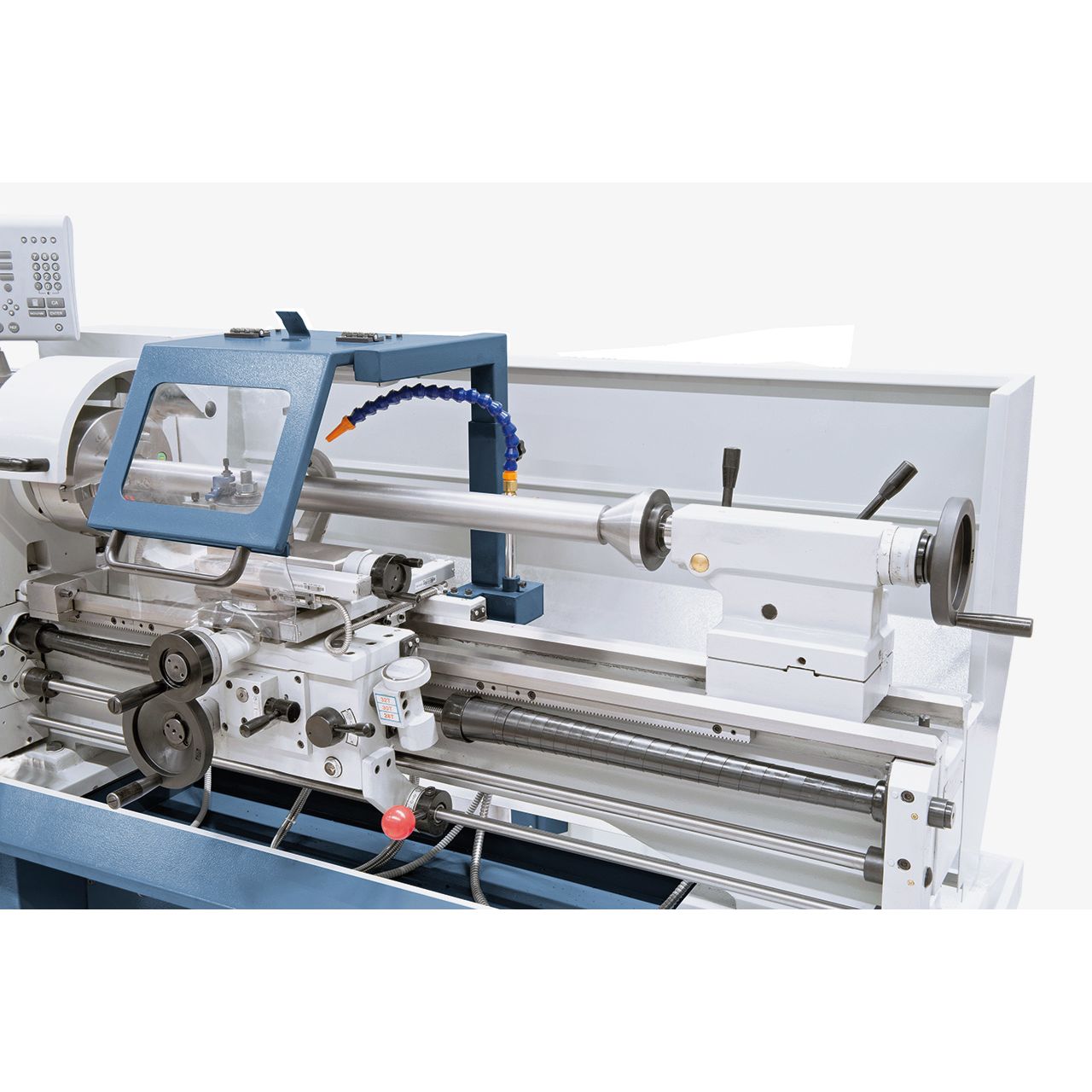

Schutzeinrichtung bei Vierfachstahlhalter
Rutschkupplung
Mikrometerlängsanschlag
Gewindeuhr
LED-Maschinenleuchte
Reduzierhülse

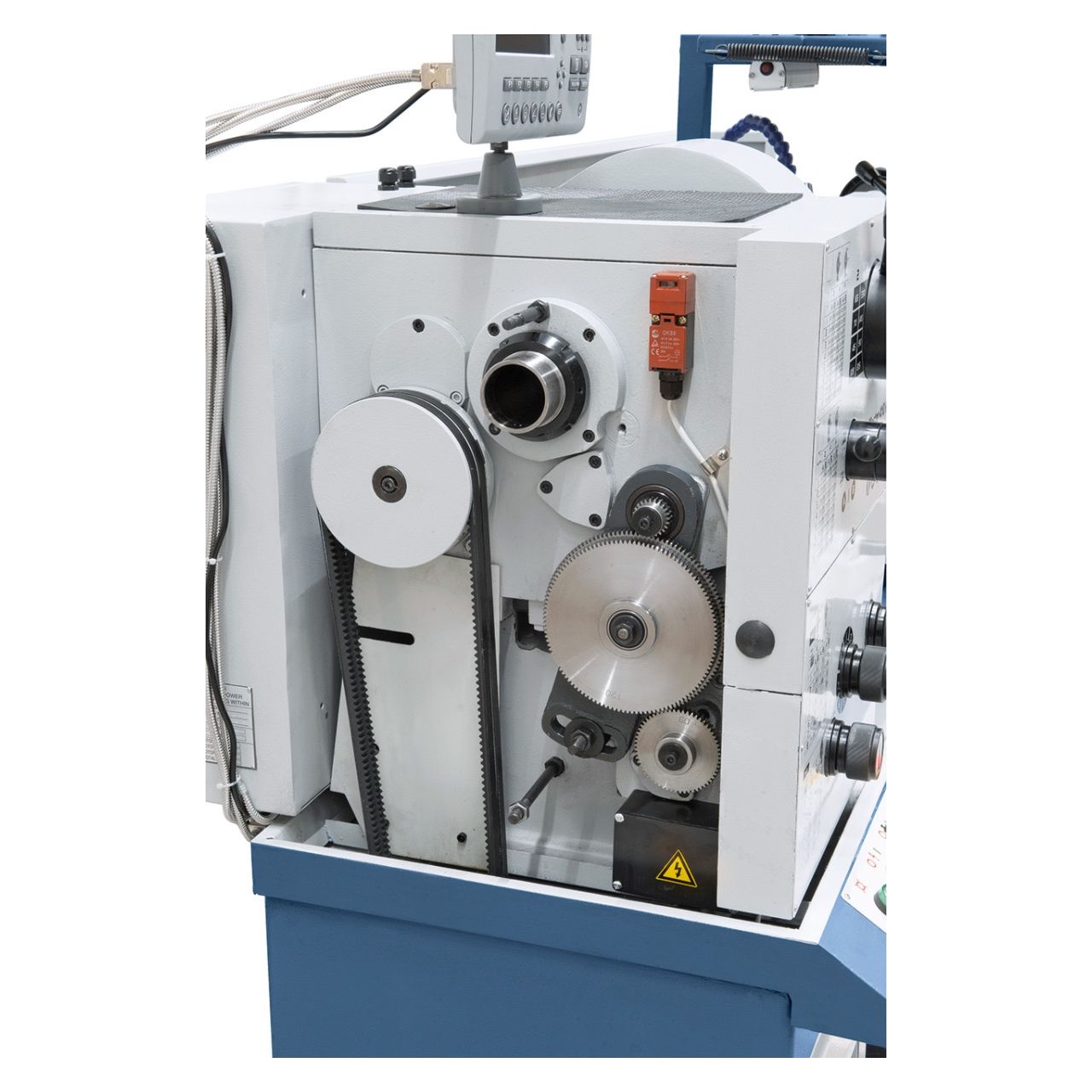

Wechselräder
2 Zentrierspitzen
Fußpedal mit Bremsfunktion nach CE
Motor mit Magnetbremse nach CE-Norm
Spänerückwand
Untergestell
Bedienwerkzeug

(-2,63 € gespart)

Universal-Kühlmittelkonzentrat RK 12, 5 Liter

Anwendungskonzentration je nach Zerspannung 3 - 10 % 5 L Kanister

Inhalt: 5 Liter (9,97 €* / 1 Liter)

49,85 €* 52,48 €* (5.01% gespart)

(-18,42 € gespart)

Spannzangenset 5C

Beschreibung: Für Spannzangenfutter 5C 24 tlg., 3 - 26 mm

350,18 €* 368,60 €* (5% gespart)

(-4,55 € gespart)

Mitlaufende Körnerspitze Typ PC - MK 3

Universalausführung für alle Arten von Dreharbeiten (Schruppen, Schlichten, Feindrehen und Kopieren). Laufkörper aus Werkzeugstahl, gehärtet und geschliffen. Hohe Rundlaufgenauigkeit, besonders leichter Lauf. Wartungsfreie Dauerschmierung, Spitzenwinkel 60°. Erhältliche Größen: MK 1 MK 2 MK 3 MK 4 MK 5

86,66 €* 91,21 €* (4.99% gespart)

(-9,62 € gespart)

Mitlaufende Körnerspitze SMA - MK 3

Mitlaufende Körnerspitze SMA - MK 3 Mit 7 auswechselbaren Einsätzen

182,80 €* 192,42 €* (5% gespart)

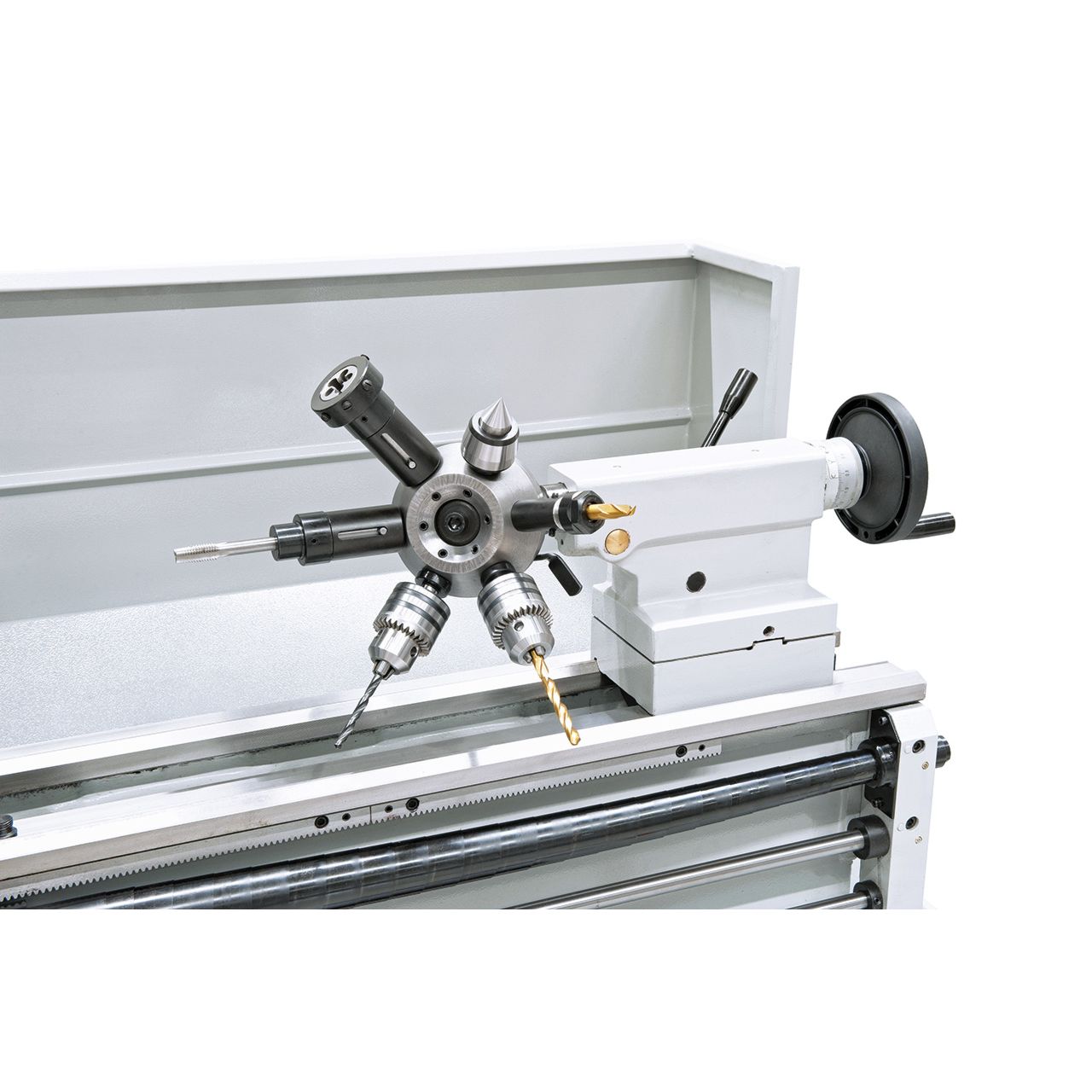

Revolverkopf MK 3 mit 6 Stationen
