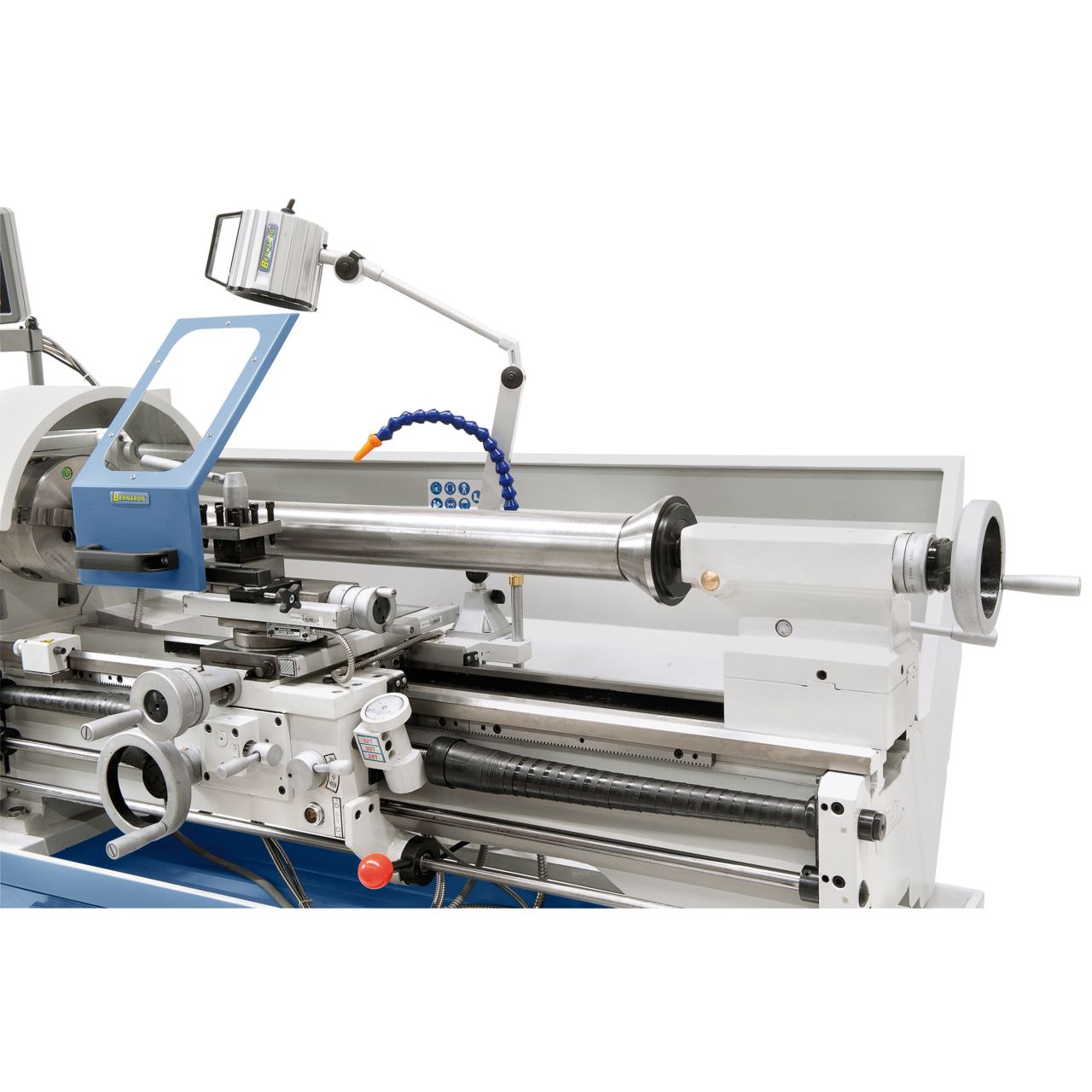

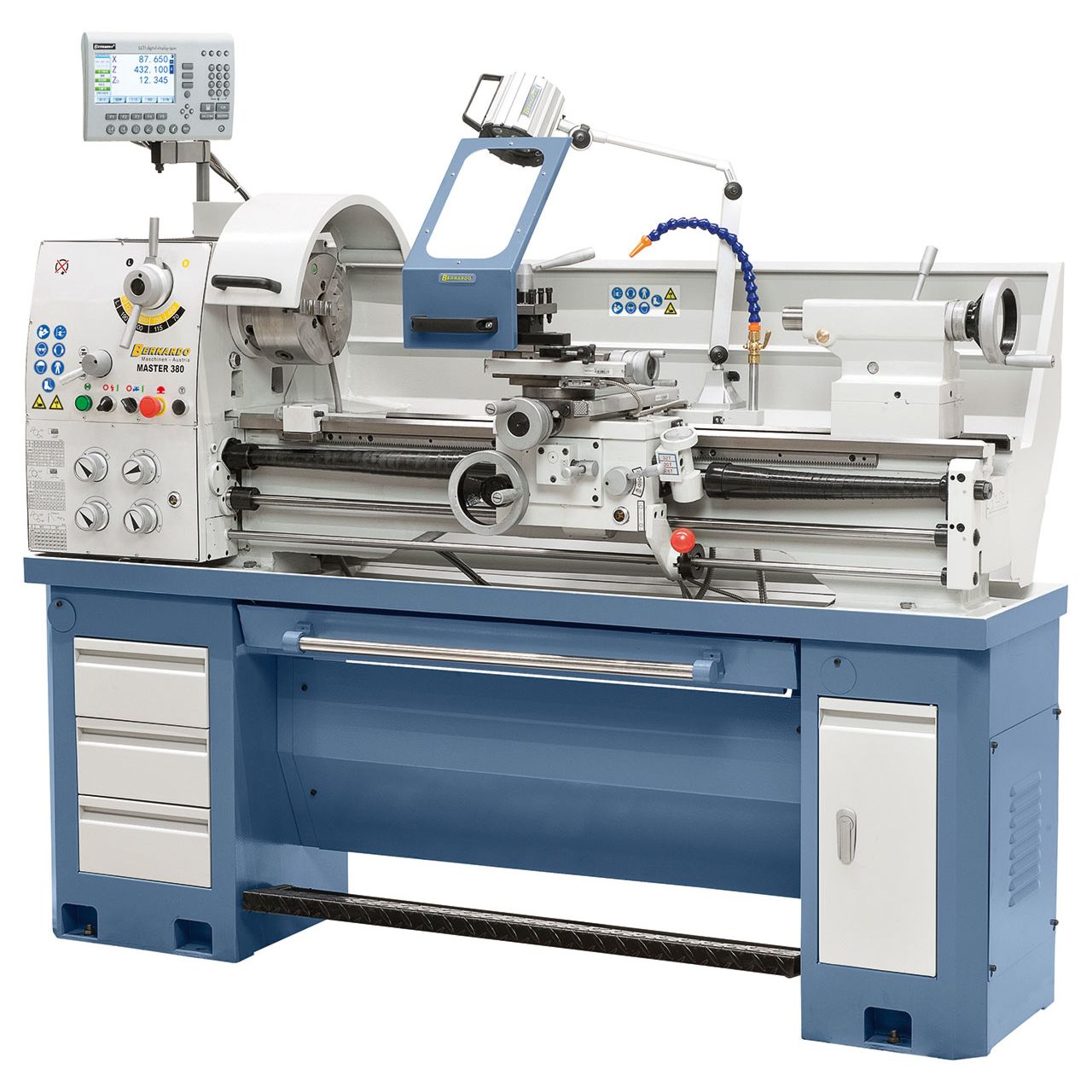

Leit- und Zugspindel-Drehmaschine Master 380

8.178,61 €*

% 8.609,06 €* (5% gespart)

Versandkostenfrei

Nicht mehr verfügbar

Produktnummer: 03-1286BXL

Produktinformationen "Leit- und Zugspindel-Drehmaschine Master 380"

Die Leit- und Zugspindeldrehmaschine Master 380 überzeugt durch ihre stabile Konstruktion und einfache Handhabung.
Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digitalanzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, …),
wodurch diese Maschine ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten ist.

Beschreibung

Serienmäßig mit 51 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
Ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten
Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser

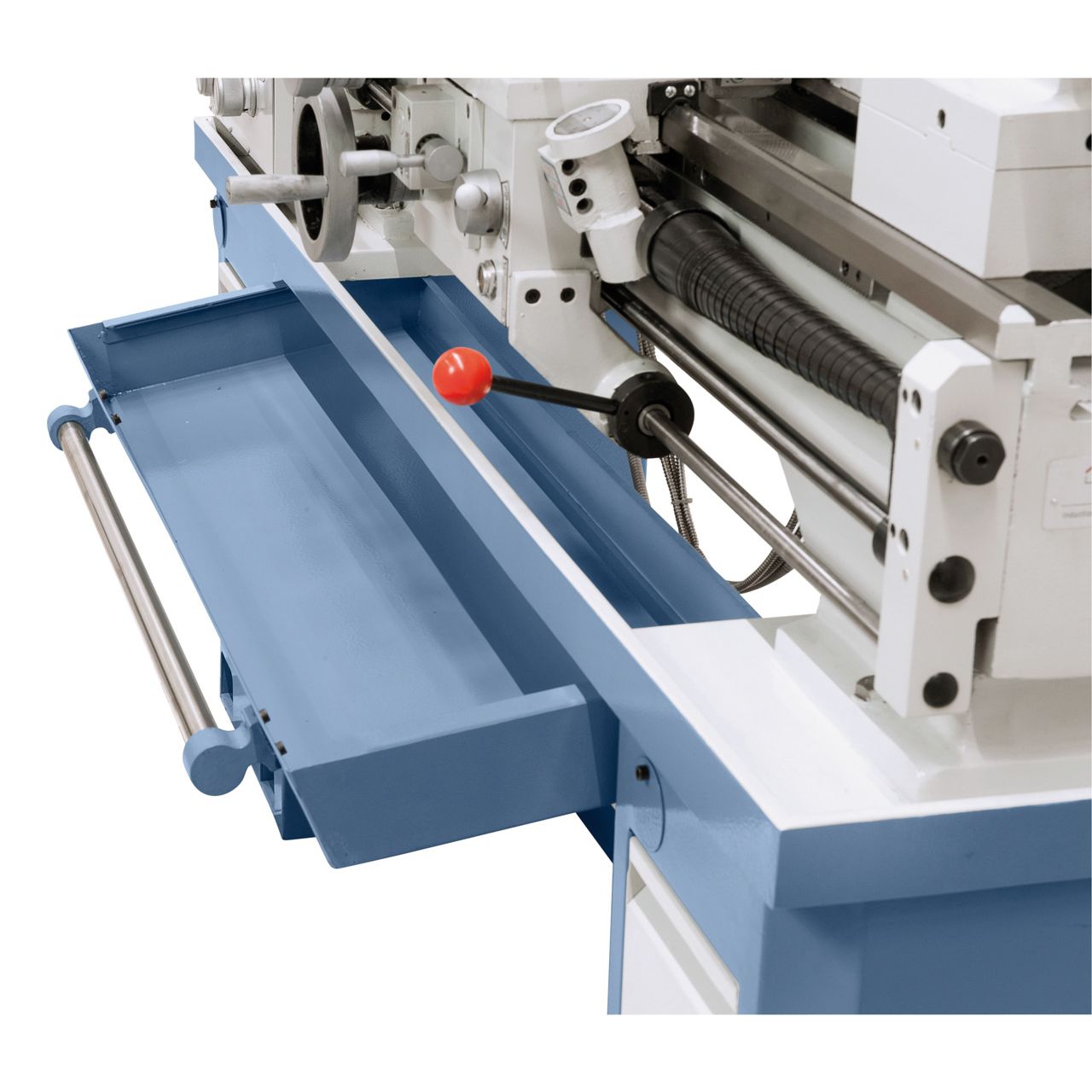

Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne

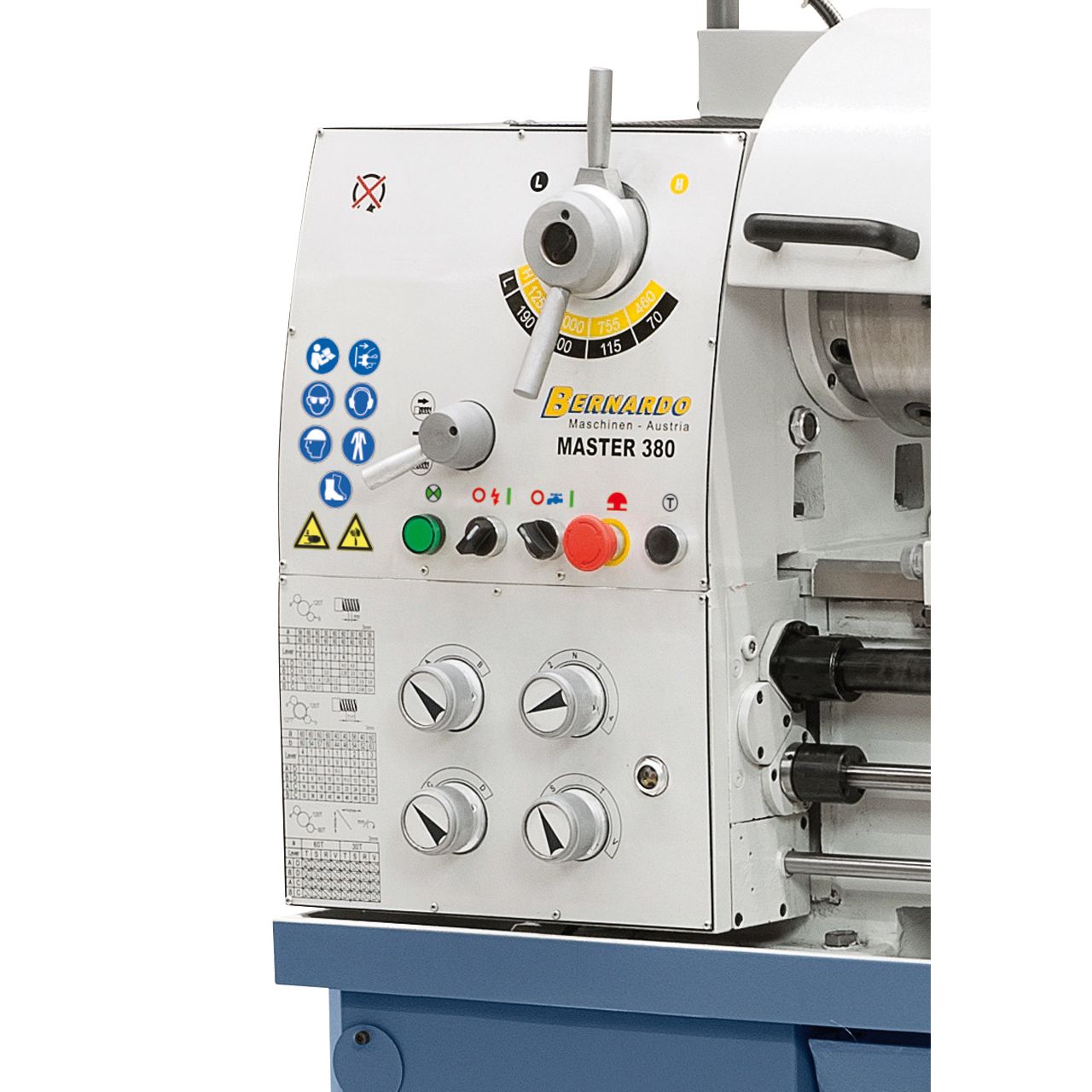

Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängg und präzise schaltbar
Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
Einhebelklemmung für Reitstock, verschiebbar zum Kegeldrehen
Garantierte Rundlaufgenauigkeit der Spindelnase (≤ 0,009 mm)
Hauptspindel gehärtet und geschliffen, im Ölbad laufend
Reitstock, Spindelstock und alle Führungen nachstellbar

Technische Daten:

Spitzenweite: 1000 mm
Spitzenhöhe: 190 mm
Umlaufdurchmesser über Bett: 380 mm
Umlaufdurchmesser über Kröpfung*: 490 mm
Umlaufdurchmesser über Planschlitten: 220 mm
Bettbreite: 185 mm
Spindelbohrung: 51 mm
Spindelaufnahme: DIN 55029, D1-5
Drehzahlbereich: (8) 70 - 2000 U/min
Bereich Längsvorschübe: (32) 0,052 - 1,392 mm/U
Bereich Planvorschübe: (32) 0,014 - 0,380 mm/U
Metrische Gewinde: (26) 0,4 - 7,0 mm
Zollgewinde: (34) 4 - 56 Gg/1“
Pinolendurchmesser: 42 mm
Pinolenweg: 120 mm
Pinolenaufnahme: MK 4
Motor-Abgabeleistung S1 100%: 1,5 kW (400 V)
Motor-Aufnahmeleistung S6 40%: 2,2 kW (400 V)
Maschinenabmessung (B x T x H): 1920 x 800 x 1660 mm
Gewicht ca.: 575 kg

* Bettlänge herausnehmbar: 225 mm

Lieferumfang:

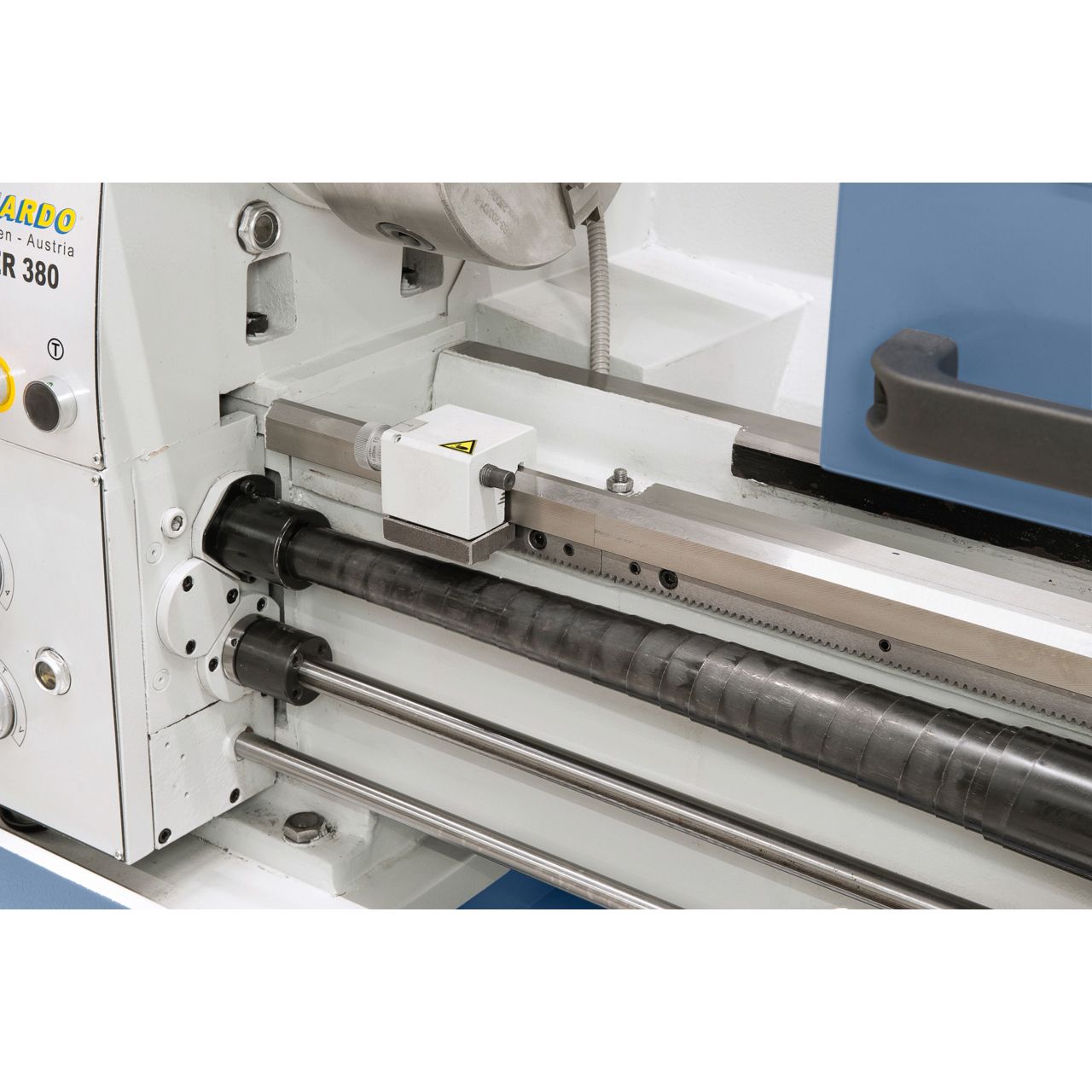

3-Achs-Digitalanzeige i200 mit LCD-Display

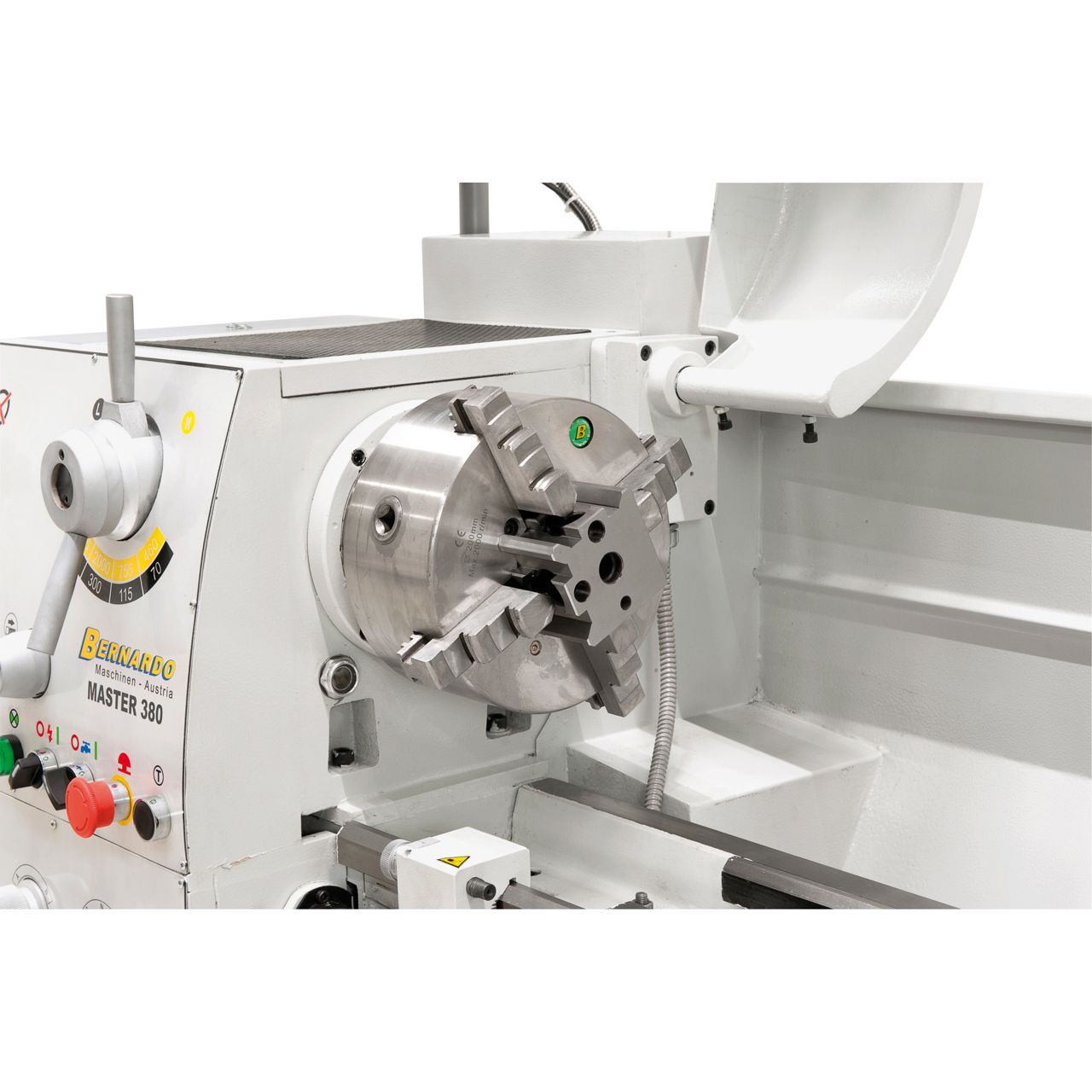

3-Backenfutter DK11-200 mm / D5
Planscheibe 200 mm / D5, nach DIN 55029

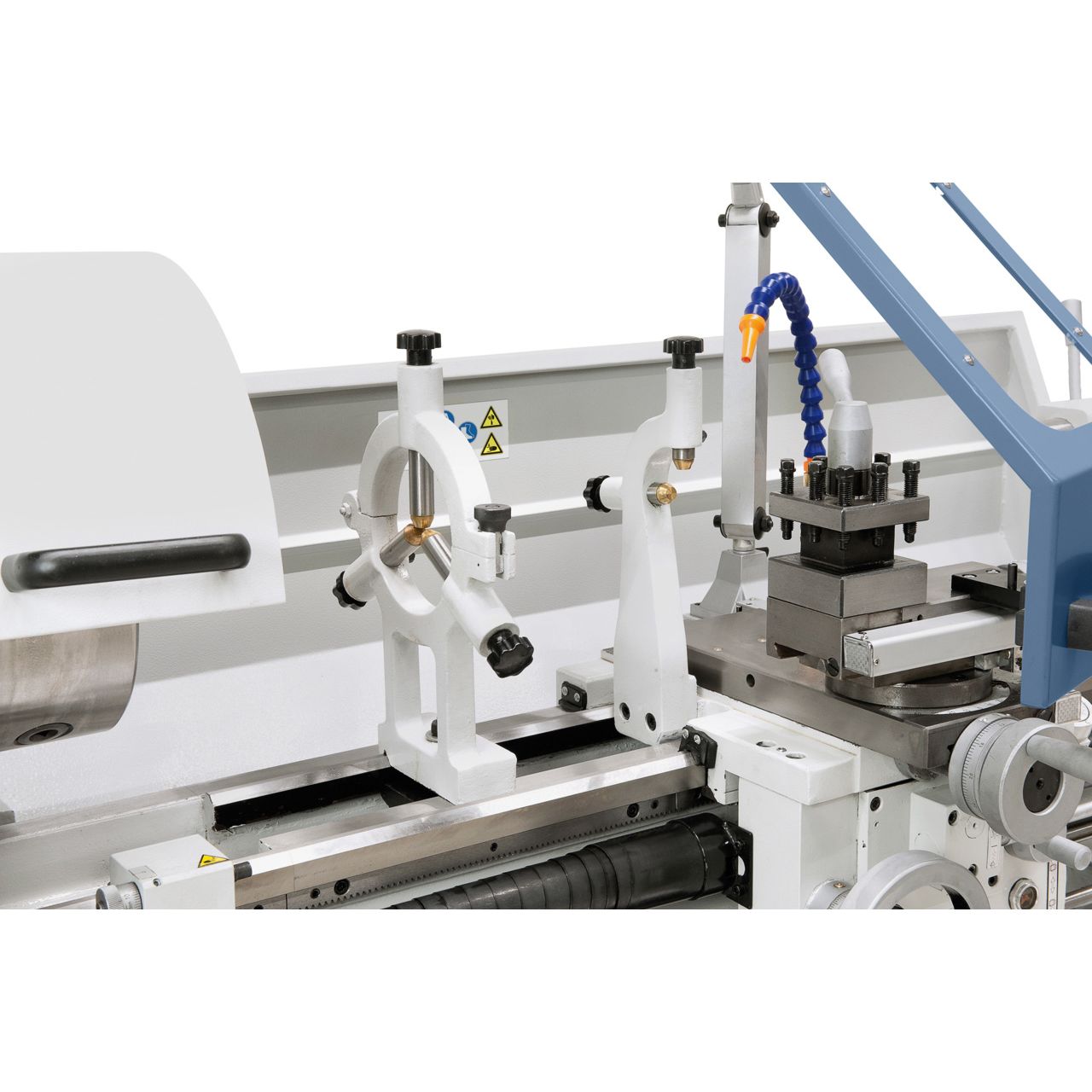

Feststehende Lünette - Durchlass diam. max. 70 mm
Mitlaufende Lünette - Durchlass diam. max. 50 mm
Kühlmitteleinrichtung
Erstbefüllung mit Shell Tellus 46
Ausziehbare Spänewanne
Aufspannscheibe 320 mm
Vierfachstahlhalter
Schutzeinrichtung bei Vierfachstahlhalter
Rutschkupplung
Mikrometerlängsanschlag
Gewindeuhr
LED-Maschinenleuchte
Reduzierhülse

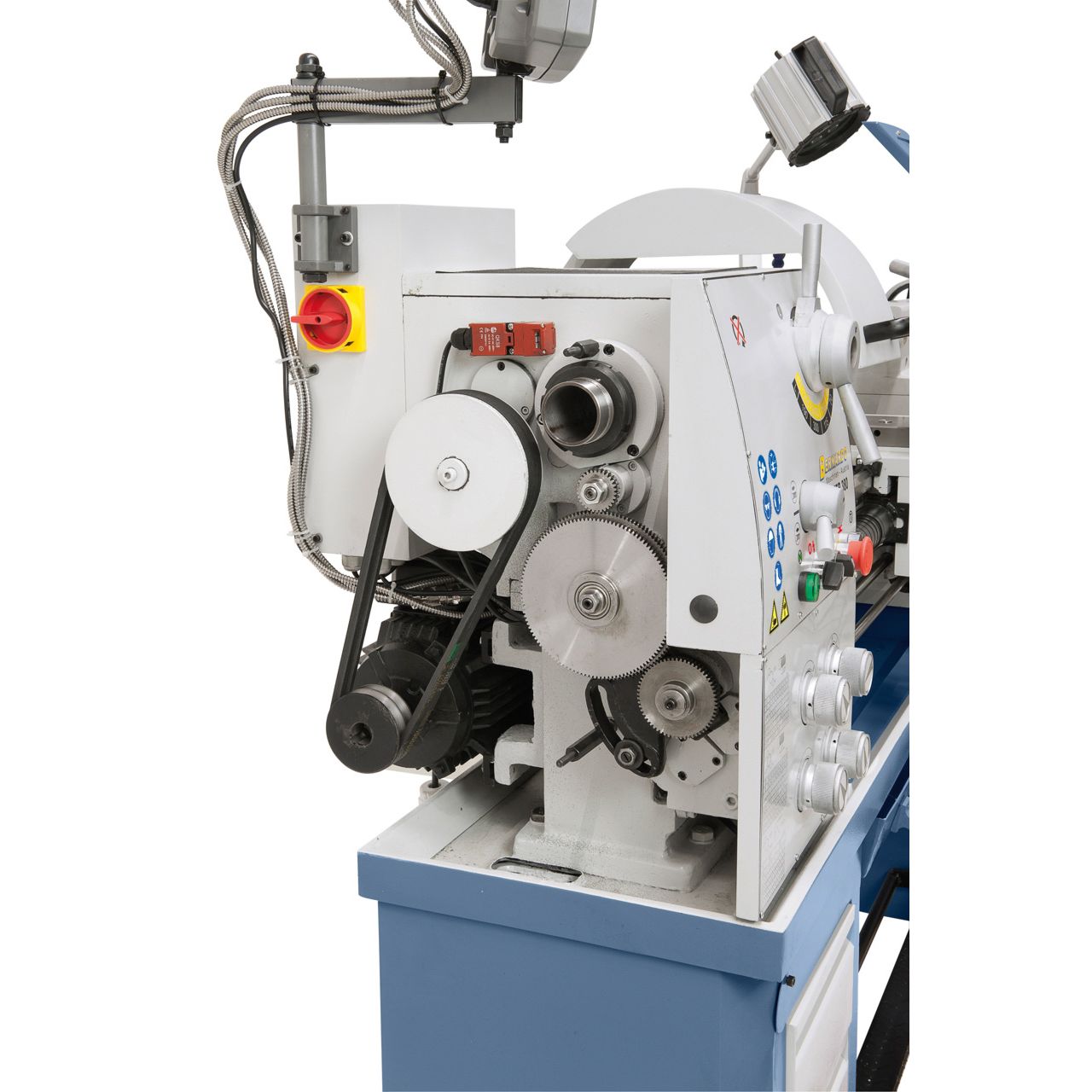

Wechselräder
2 Zentrierspitzen
Fußpedal mit Bremsfunktion nach CE

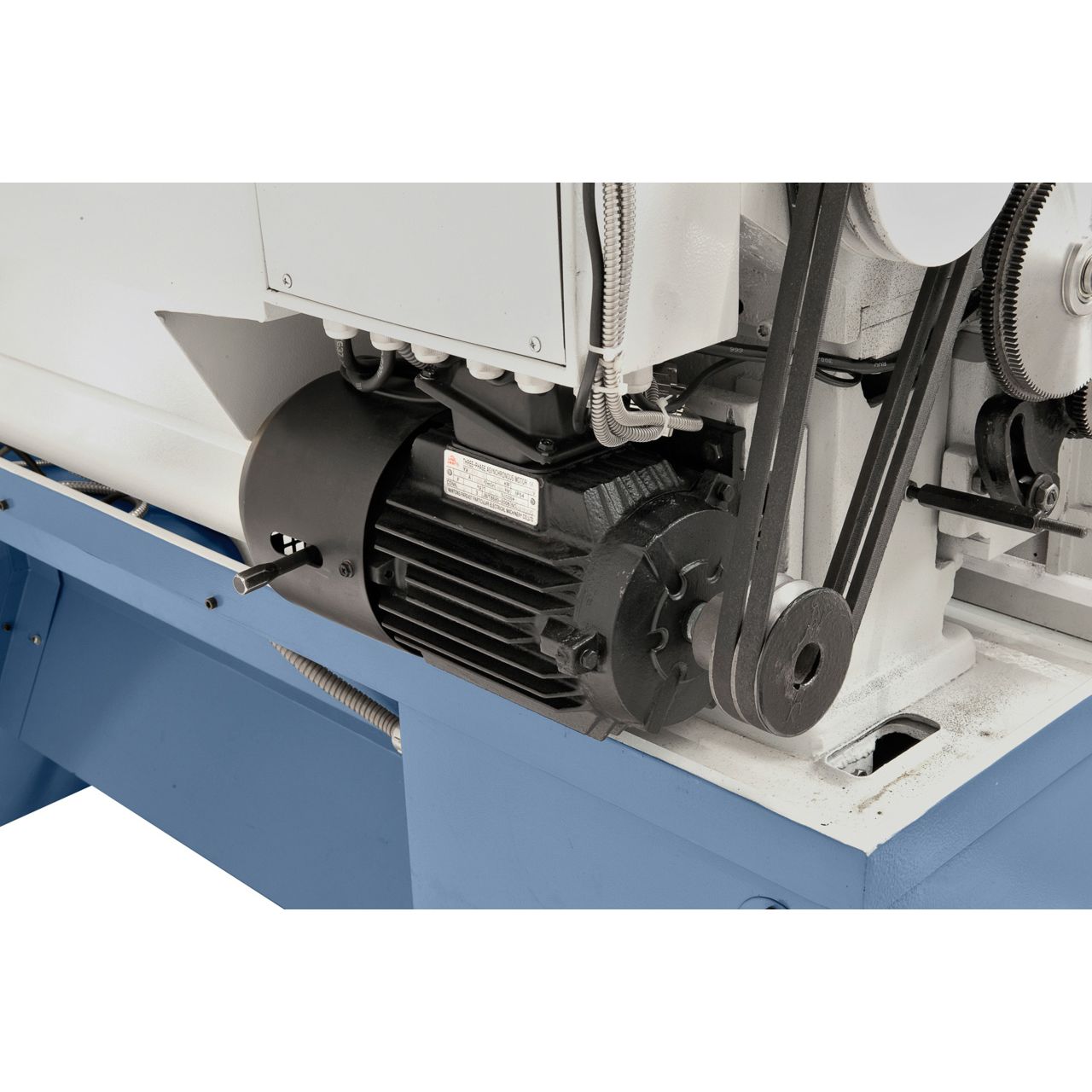

Motor mit Magnetbremse nach CE-Norm
Untergestell mit Schubladen
Bedienwerkzeug
