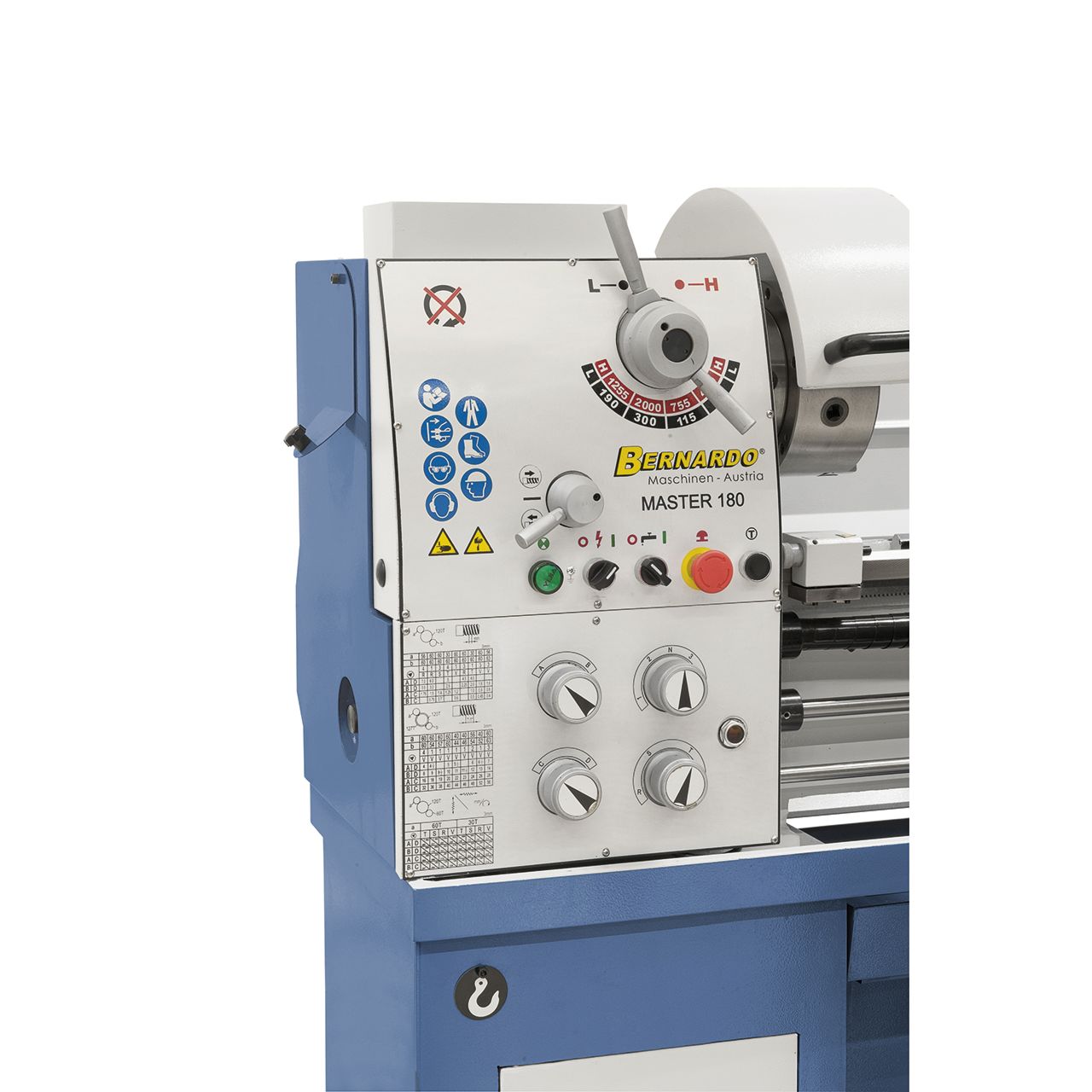

Leit- und Zugspindel-Drehmaschine Master 180 inkl. 3-Achs-Digitalanzeige

7.169,63 €*

% 7.546,98 €* (5% gespart)

Versandkostenfrei

Sofort verfügbar, Lieferzeit: 3-5 Tage

Produktnummer: 03-1264XL
Produktinformationen "Leit- und Zugspindel-Drehmaschine Master 180 inkl. 3-Achs-Digitalanzeige"



Die Leit- und Zugspindeldrehmaschine Master 180 überzeugt durch ihre stabile Konstruktion und einfache Handhabung.
Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digitalanzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, …),
wodurch diese Maschine ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten ist.



Beschreibung

  • Serienmäßig mit 51 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
  • Ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten
  • Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
  • Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
  • Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängg und präzise schaltbar
  • Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
  • Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
  • Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
  • Einhebelklemmung für Reitstock, verschiebbar zum Kegeldrehen
  • Garantierte Rundlaufgenauigkeit der Spindelnase (≤ 0,009 mm)
  • Hauptspindel gehärtet und geschliffen, im Ölbad laufend
  • Reitstock, Spindelstock und alle Führungen nachstellbar



Technische Daten:

  • Spitzenweite: 1000 mm
  • Spitzenhöhe: 180 mm
  • Umlaufdurchmesser über Bett: 360 mm
  • Umlaufdurchmesser über Kröpfung*: 480 mm
  • Umlaufdurchmesser über Planschlitten: 220 mm
  • Bettbreite: 185 mm
  • Spindelbohrung: 51 mm
  • Spindelaufnahme: DIN 55029, D1-5
  • Drehzahlbereich: (8) 70 - 2000 U/min
  • Bereich Längsvorschübe: (32) 0,052 - 1,392 mm/U
  • Bereich Planvorschübe: (32) 0,014 - 0,380 mm/U
  • Metrische Gewinde: (26) 0,4 - 7,0 mm
  • Zollgewinde: (34) 4 - 56 Gg/1“
  • Pinolendurchmesser: 42 mm
  • Pinolenweg: 110 mm
  • Pinolenaufnahme: MK 4
  • Motor-Abgabeleistung S1 100%: 1,5 kW (400 V)
  • Motor-Aufnahmeleistung S6 40%: 2,2 kW (400 V)
  • Maschinenabmessung (B x T x H): 1920 x 750 x 1600 mm
  • Gewicht ca.: 540 kg

* Bettlänge herausnehmbar: 225 mm



Lieferumfang:

  • 3-Achs-Digitalanzeige i200 mit LCD-Display
  • 3-Backenfutter DK11-200 mm / D5
  • Planscheibe 200 mm / D5, nach DIN 55029
  • Feststehende Lünette - Durchlass diam. max. 70 mm
  • Mitlaufende Lünette - Durchlass diam. max. 50 mm
  • Kühlmitteleinrichtung
  • Erstbefüllung mit Shell Tellus 46
  • Ausziehbare Spänewanne
  • Aufspannscheibe 320 mm
  • Vierfachstahlhalter
  • Schutzeinrichtung bei Vierfachstahlhalter
  • Rutschkupplung
  • Mikrometerlängsanschlag
  • Gewindeuhr
  • LED-Maschinenleuchte
  • Reduzierhülse
  • Wechselräder
  • 2 Zentrierspitzen
  • Fußpedal mit Bremsfunktion nach CE
  • Motor mit Magnetbremse nach CE-Norm
  • Untergestell
  • Bedienwerkzeug
