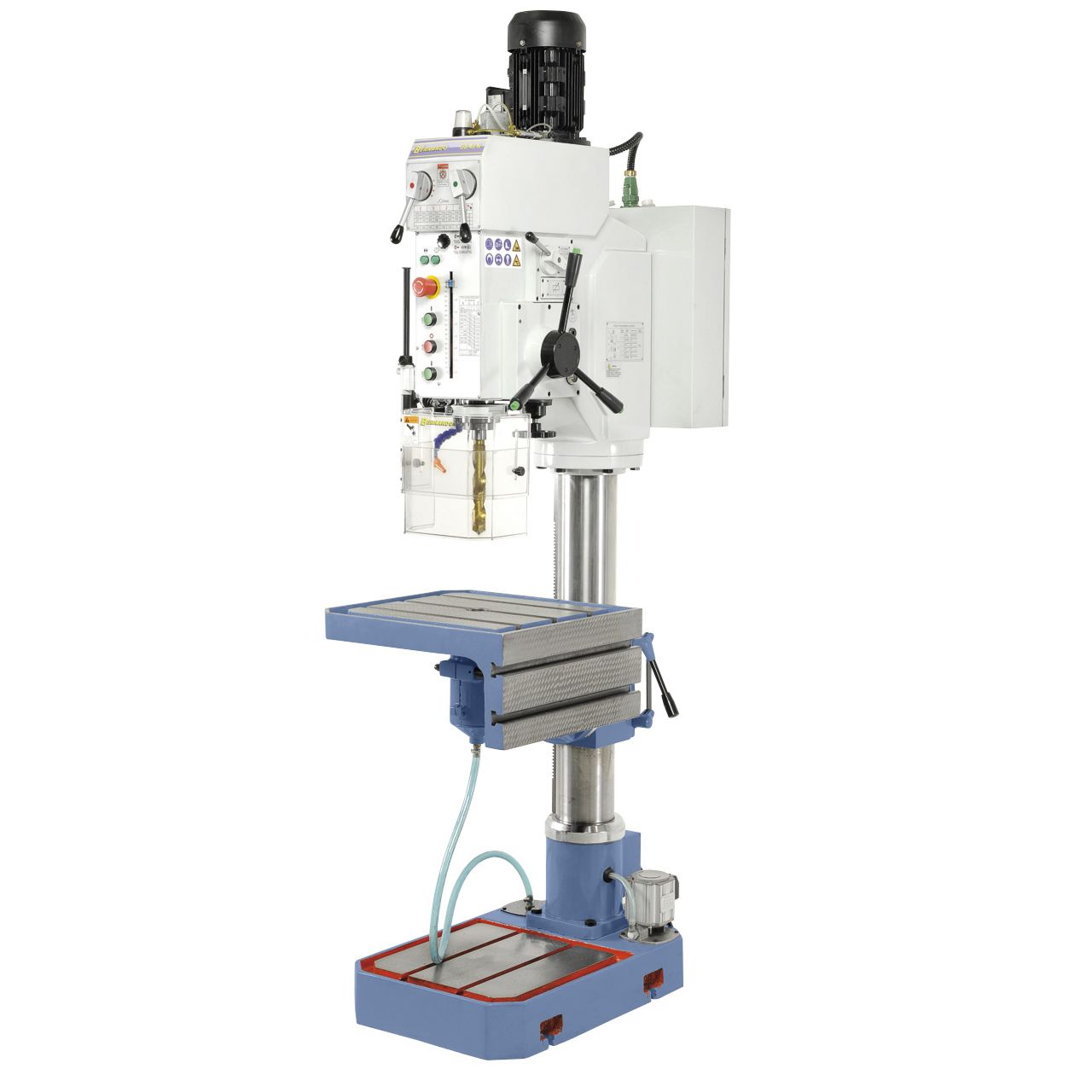

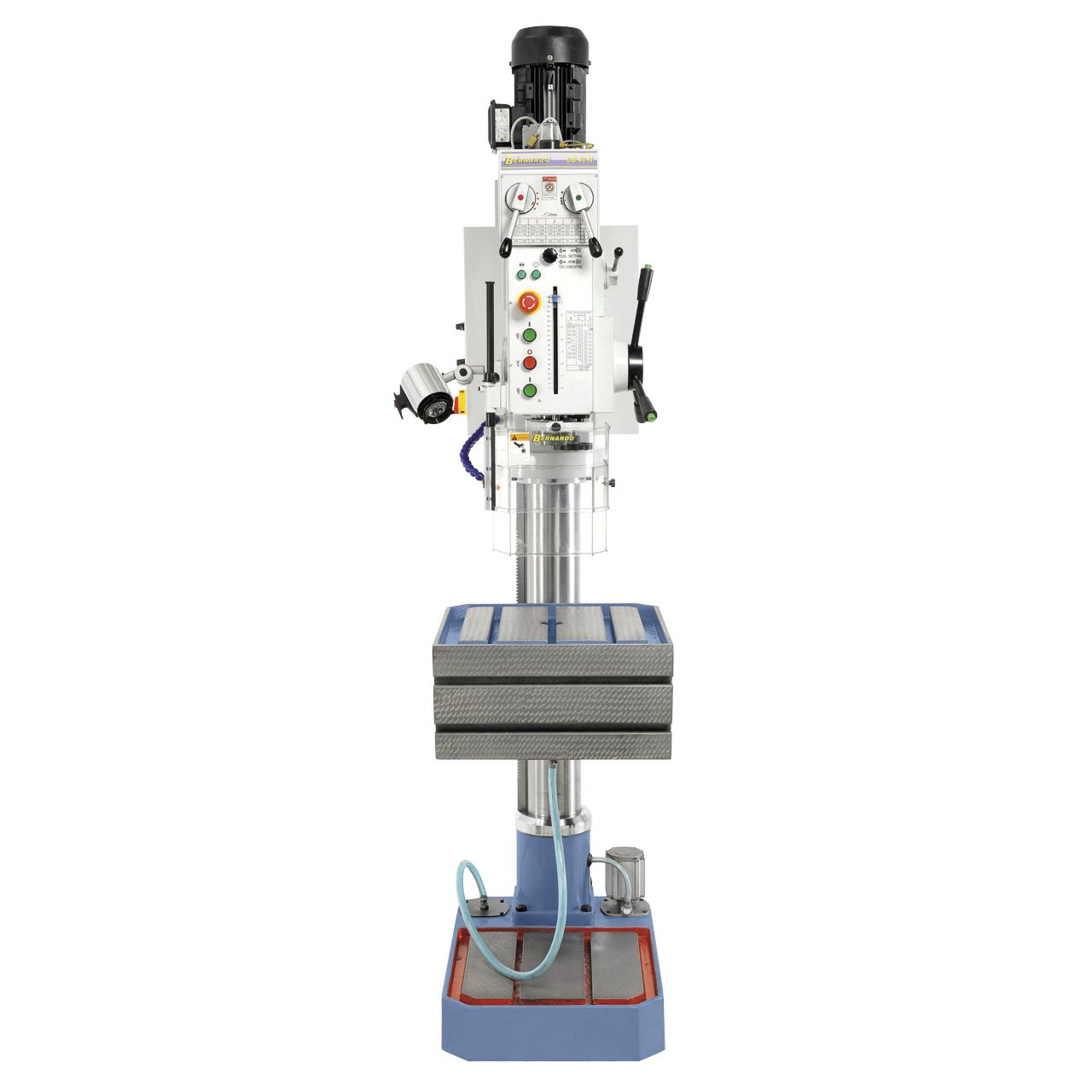

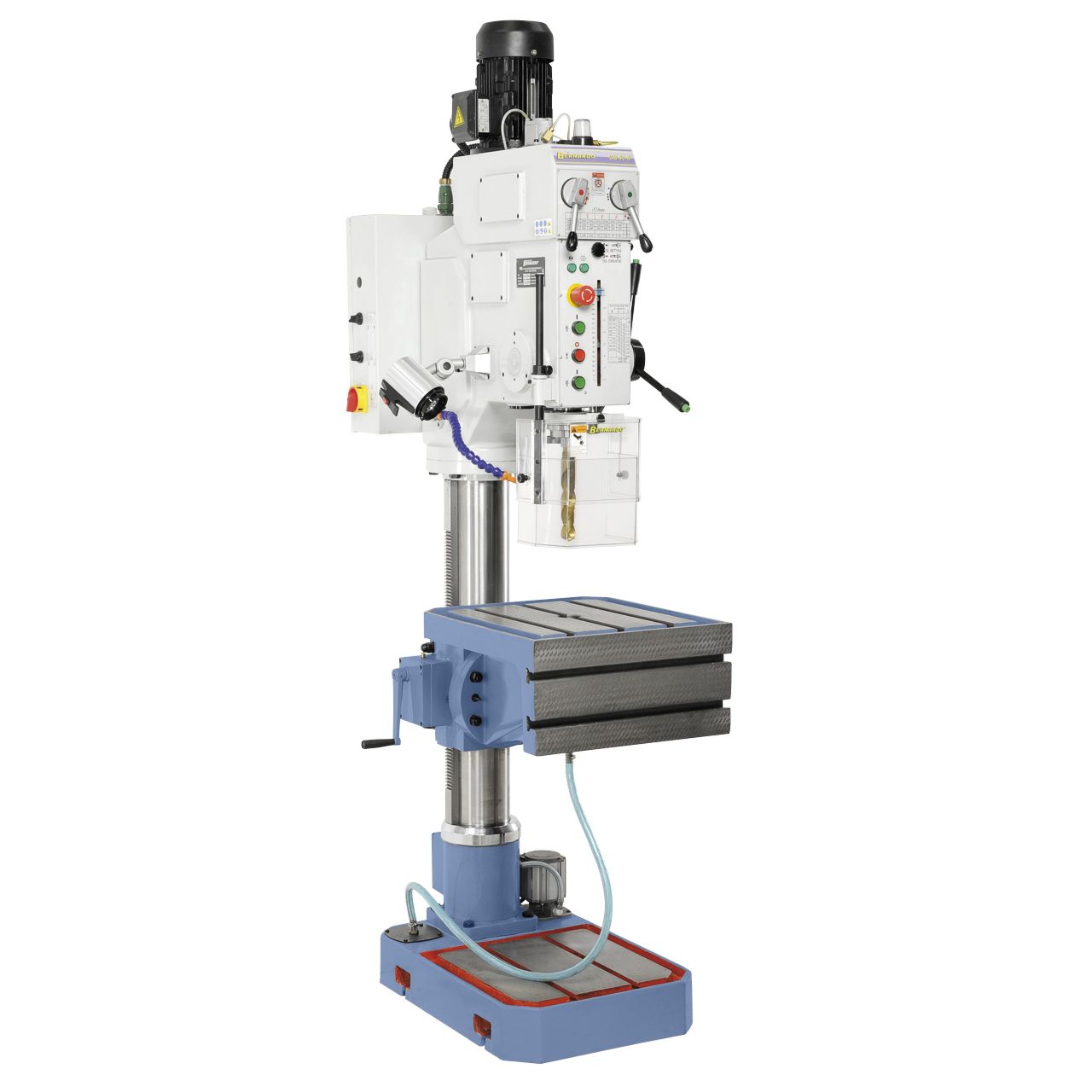

Getriebe-Säulenbohrmaschine GB 40 N mit Winkeltisch

7.300,00 €*

Versandkostenfrei

Sofort verfügbar, Lieferzeit: 3-5 Tage

Produktnummer: 01-1292XL
Produktinformationen "Getriebe-Säulenbohrmaschine GB 40 N mit Winkeltisch"



Die Getriebe-Säulenbohrmaschine ist durch ihre robuste Ausführung und großen Leistungsfähigkeit sowohl für Reparaturbetriebe
als auch für die industrielle Fertigung verwendbar. Der serienmäßige Winkeltisch bietet zusätzlich vielseitige Aufspannmöglichkeiten,
wodurch sich der Einsatzbereich der Maschine erweitert.



Beschreibung

  • Hohe Laufruhe durch gehärtete und geschliffene Zahnräder
  • Garantierte Rundlaufgenauigkeit ≤ 0,02 mm, in der Pinole gemessen
  • Großer Drehzahlbereich von 75 - 2020 U/min (12 Stufen) für optimales Arbeiten
  • Kühlmittelanlage und Beleuchtung serienmäßig
  • Rechts- und Linkslauf der Pinole zum Gewindeschneiden

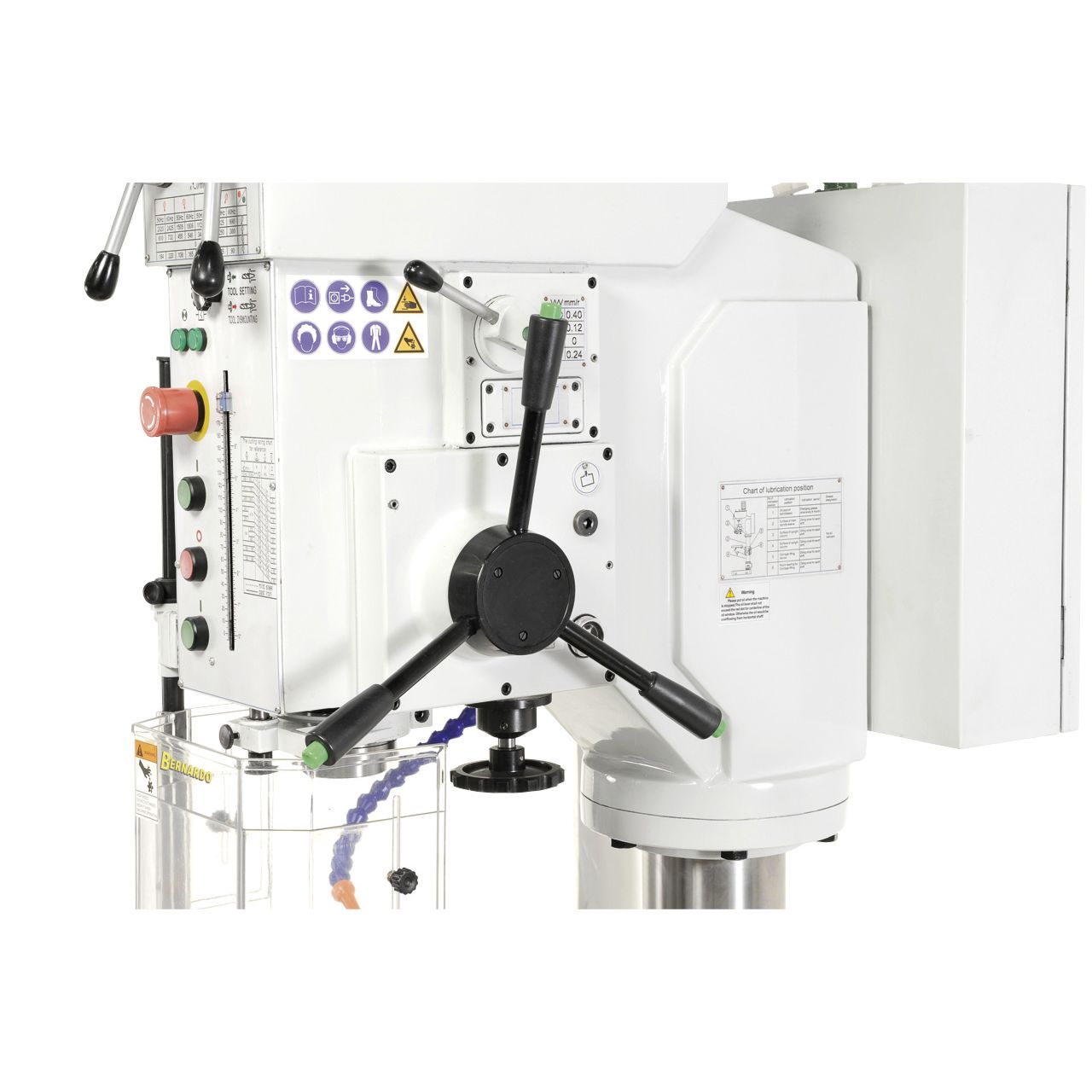

  • 3 automatische Bohrvorschübe über Elektromagnetkupplung schaltbar

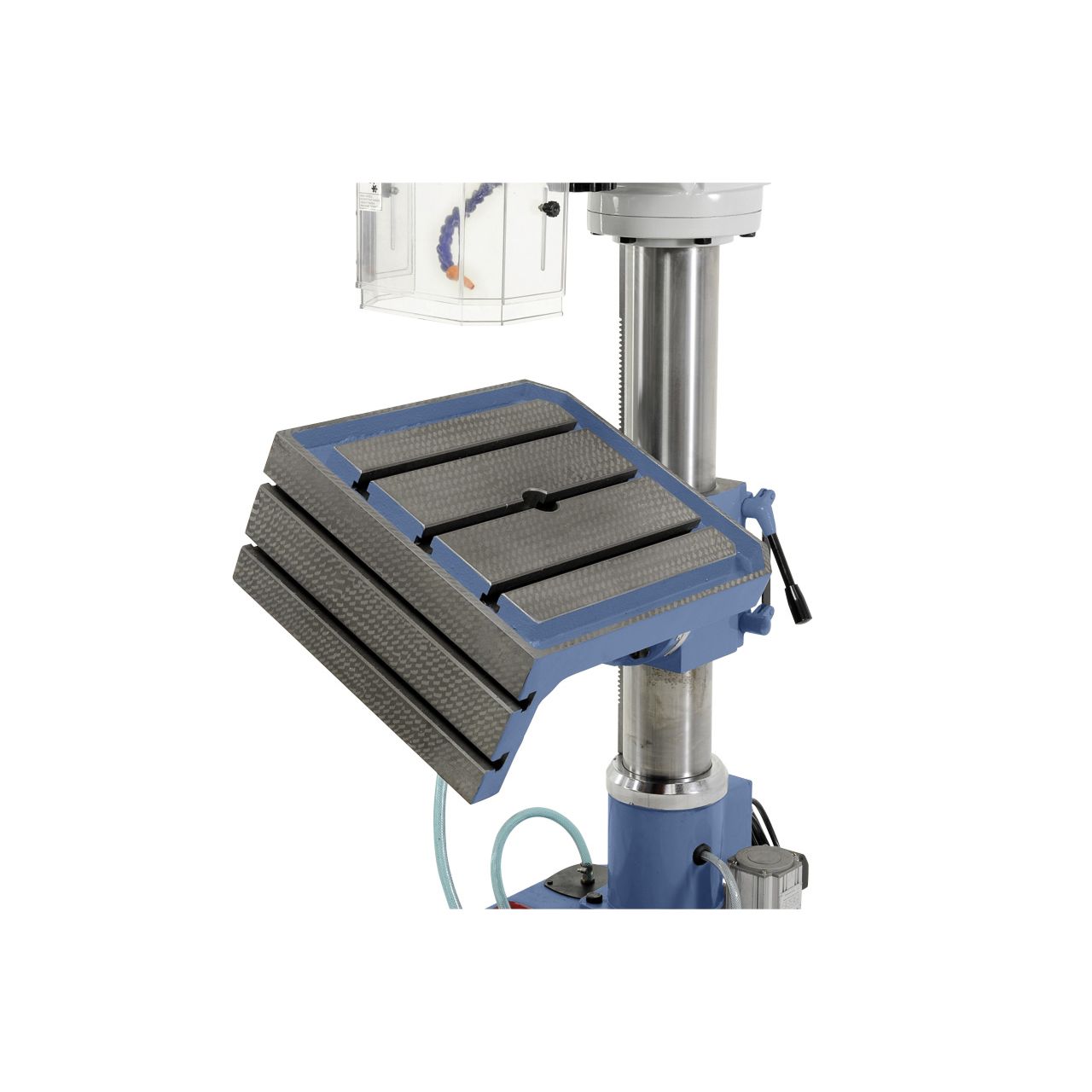

  • Tisch in der Waagrechten um die Säule drehbar, schwenkbar um 45° rechts und links

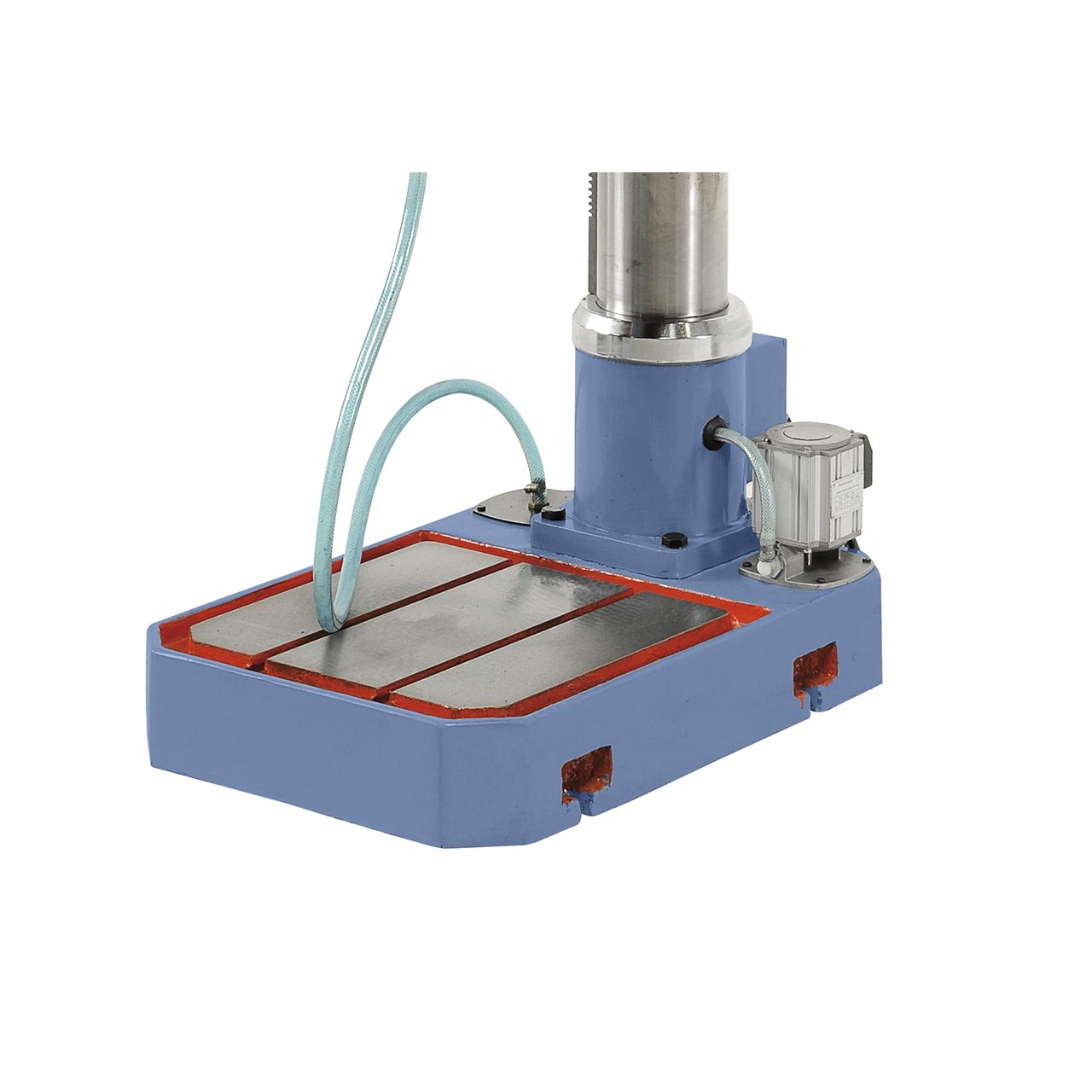

  • Geschliffene Grundplatte mit T-Nuten zum Aufspannen von besonders hohen Werkstücken



Technische Daten:

  • Bohrleistung in Stahl: 40 mm
  • Bohrleistung in Guss: 45 mm
  • Gewindeschneiden max.: M24
  • Bohrfutter: 1 - 13 mm / B 16
  • Morsekonus: MK 4
  • Spindeldrehzahl: (12) 75 - 2020 U/min
  • Vorschubbereich: 0,12 / 0,24 / 0,40 mm/U
  • Ausladung: 340 mm
  • Bohrtisch schwenkbar: -45° bis +45°
  • Abstand Spindel / Tisch max.: 580 mm
  • Abstand Spindel / Bodenplatte: 1200 mm
  • Pinolenhub: 195 mm
  • Säulendurchmesser: 140 mm
  • Tischgröße / T-Nutengröße: 500 x 540 mm / 18 mm
  • Vertikale Aufspannfläche / T-Nutengröße: 500 x 240 mm / 18 mm
  • Arbeitsfläche Bodenplatte: 400 x 410 mm
  • Motor-Abgabeleistung S1 100%: 1,5 kW / 400 V
  • Motor-Aufnahmeleistung S6 40%: 2,2 kW / 400 V
  • Maschinenabmessung (B x T x H): 570 x 850 x 2230 mm
  • Gewicht ca.: 490 kg



Lieferumfang:

  • Zahnkranzbohrfutter 1 - 13 mm / B 16
  • Bohrfutterdorn MK 4 / B 16
  • Reduzierhülse MK 4 / 3, MK 4 / 2, MK 3 / 1
  • Kühlmitteleinrichtung
  • Gewindeschneideinrichtung
  • Elektromagnetischer Spindelvorschub
  • Automatischer Werkzeugauswerfer
  • Erstbefüllung mit Shell Tellus 46
  • LED-Maschinenleuchte
  • Höhenverstellbare Schutzabdeckung
