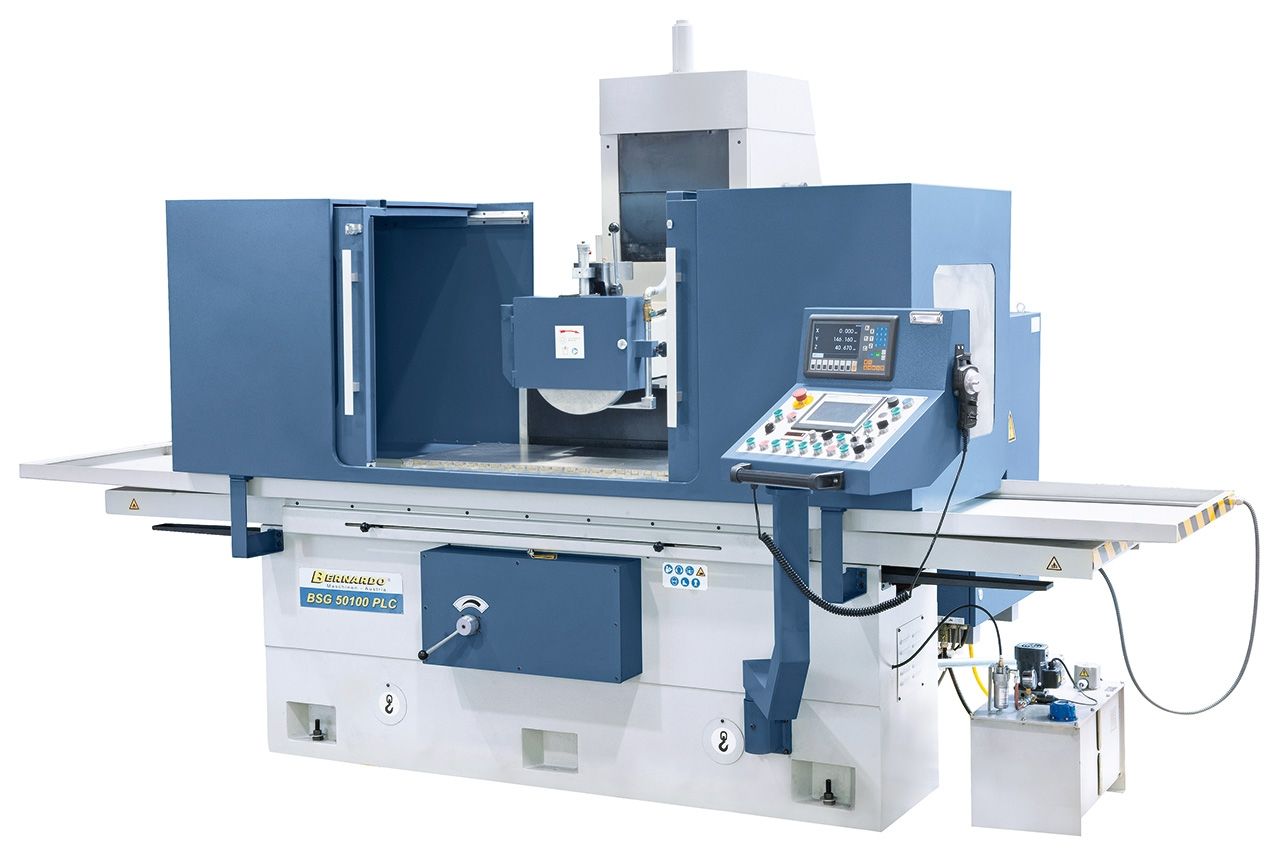

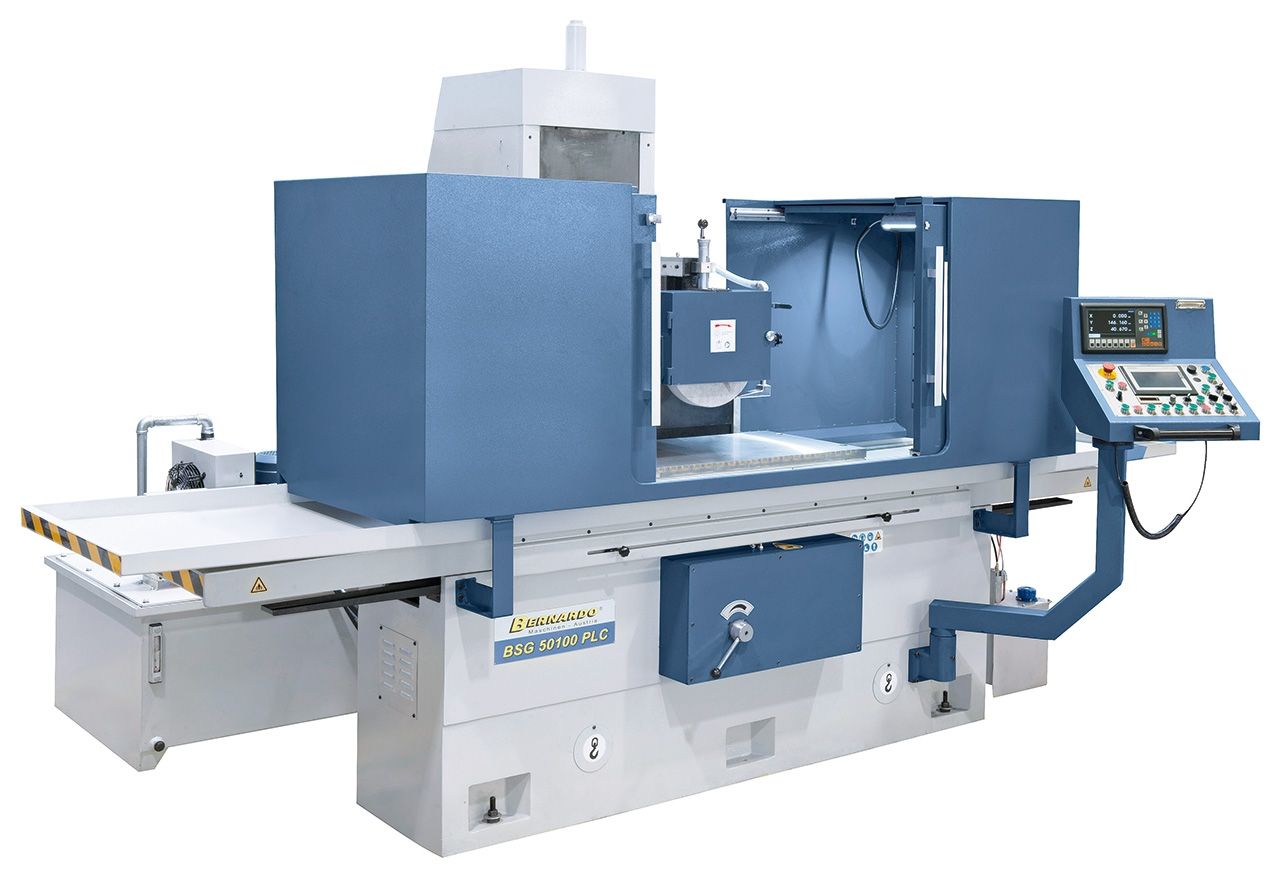

Flachschleifmaschine BSG 50100 PLC

56.811,02 €*

% 59.801,07 €* (5% gespart)

Versandkostenfrei

Nicht mehr verfügbar

Produktnummer: 05-1450XL
Produktinformationen "Flachschleifmaschine BSG 50100 PLC"



Diese Modelle eignen sich für die Bearbeitung von Werkstücken bis 700 kg und einer Schleiffläche bis 1150 x 560 mm.
Durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikal- zustellung, Parallelabziehvorrichtung mit Mikrometerverstellung,
Magnetplatte mit Entmagnetisierungseinrichtung sowie der 2-Achs-Digitalanzeige bieten diese Modelle ein optimales Leistungspaket für den Anwender.



Eigenschaften

  • Gehärtete und geschliffene Tischführungsbahnen längs und quer, Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
  • Tischlängs- bzw. querbewegung erfolgt über eine V-Flachführung
  • Computergesteuerte Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende in Ausgangsstellung
  • Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
  • Spannungsfrei geglühter Maschinengrundkörper gewährleistet hohe Genauigkeit
  • Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
  • Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen

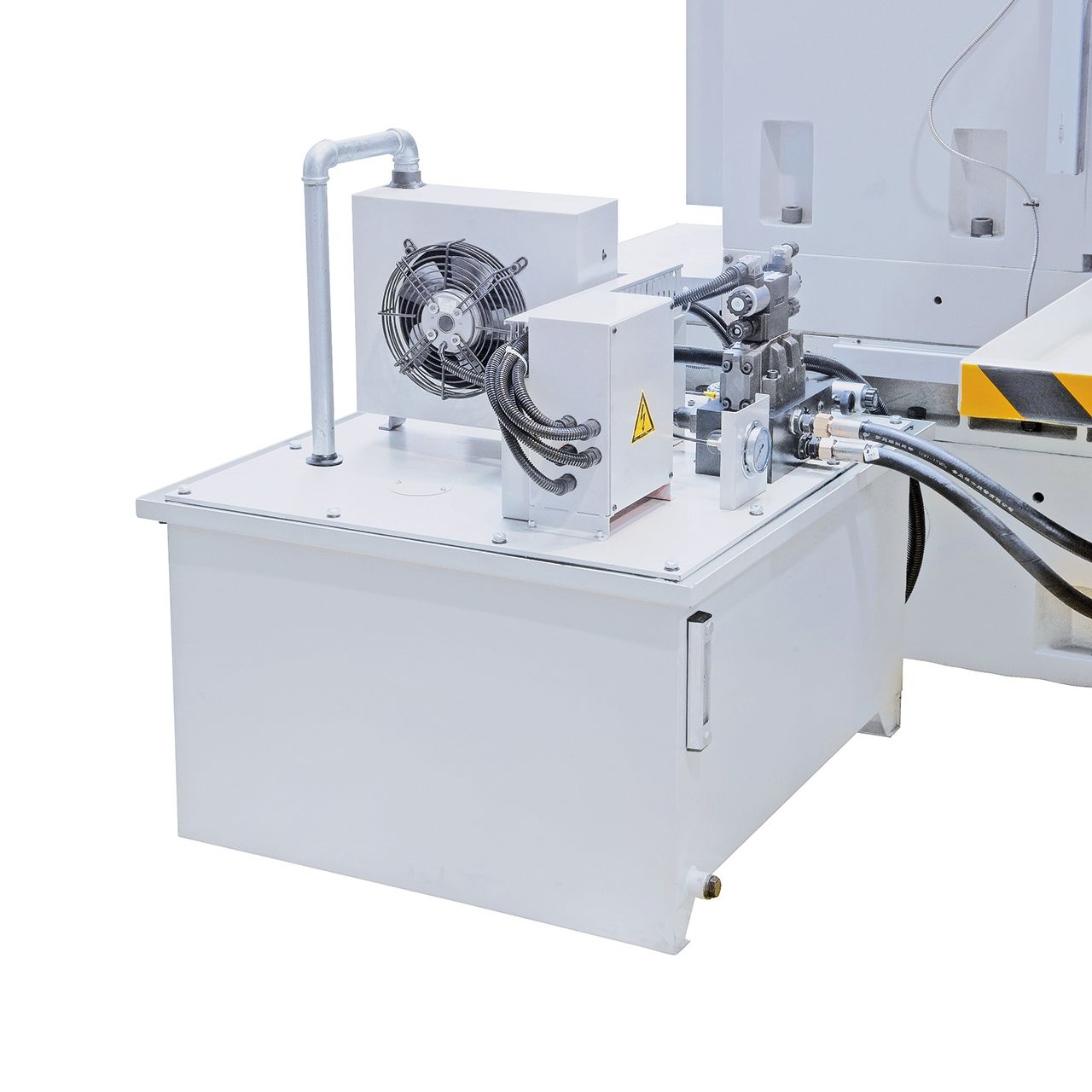

  • Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
  • Inklusive Siemens PLC-Steuerung zum Programmieren einfacher Schleifzyklen per Touchscreen



Technische Daten:

  • Tischaufspannfläche: 500 x 1100 mm
  • T-Nuten Anzahl / Breite: 3 / 18 mm
  • Elektro-Magnetspannplatte: 500 x 1000 mm
  • Max. Verfahrweg, längs: 1150 mm
  • Max. Verfahrweg, quer: 560 mm
  • Abstand Spindelmitte / Tisch max.: 600 mm
  • Max. Werkstückgewicht*: 700 kg

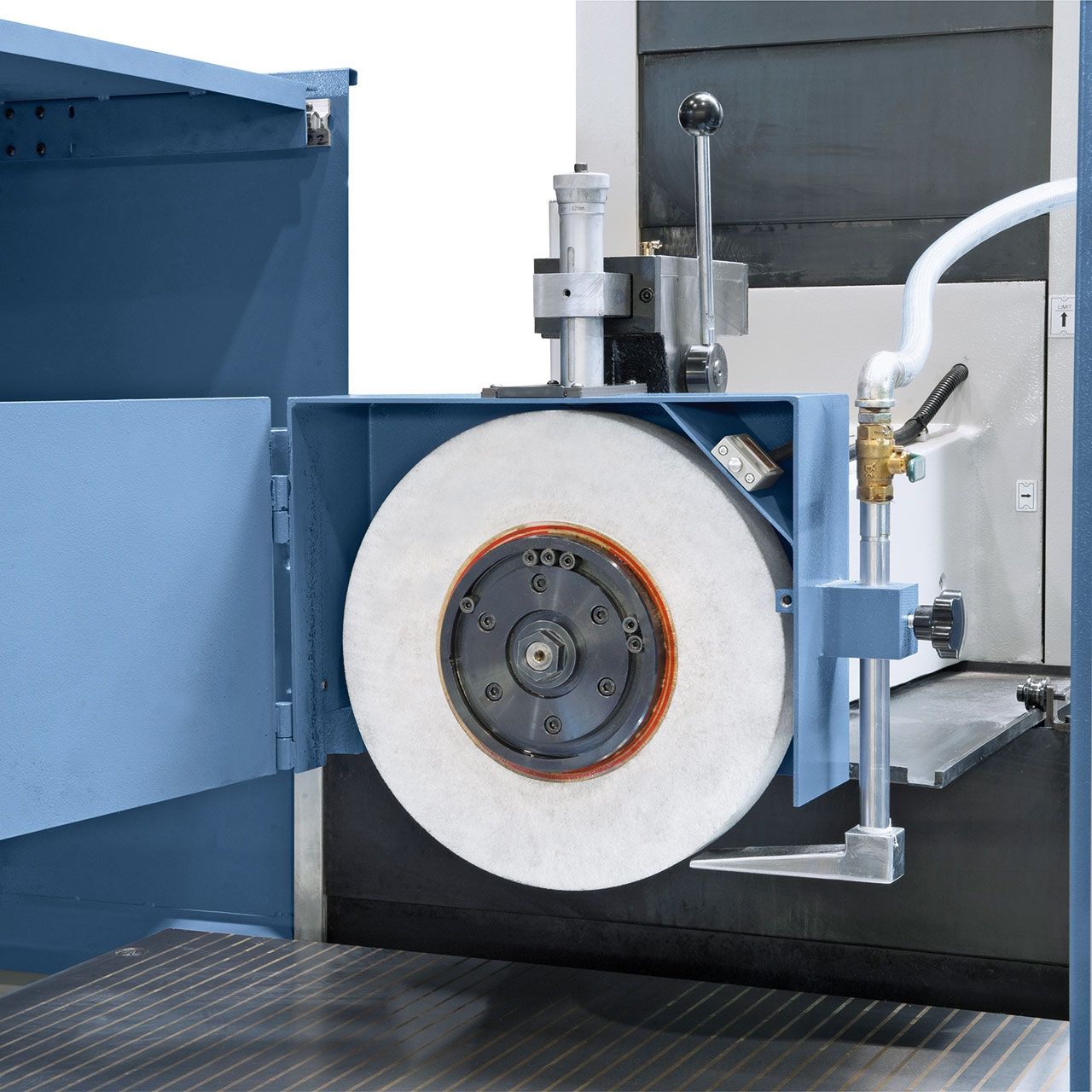

  • Schleifscheibe: 350 x 50 x 127 mm
  • Tischgeschwindigkeit, hydraulisch: 5 - 25 m/min

Querverstellung

  • Automatische Zustellung, quer: 0 - 30 mm/Hub
  • Eilgang, quer: 0 - 600 mm/min

Vertikalzustellung

  •  Automatische Zustellung, vertikal: 0,005 / 0,01 / 0,015 /
  •                                                           0,02 / 0,03 / 0,04 mm
  • Eilgang, vertikal: 0 - 300 mm/min
  • Schleifspindelmotor: 7,5 kW
  • Spindeldrehzahl: 1440 U/min
  • Hydraulikpumpenmotor: 3,0 kW
  • Gesamt-Anschlusswert: 13,2 kW
  • Länge: 3880 mm
  • Tiefe: 2150 mm
  • Höhe: 2420 mm
  • Gewicht ca.: 5500 kg

* mit Magnetspannplatte



Lieferumfang:

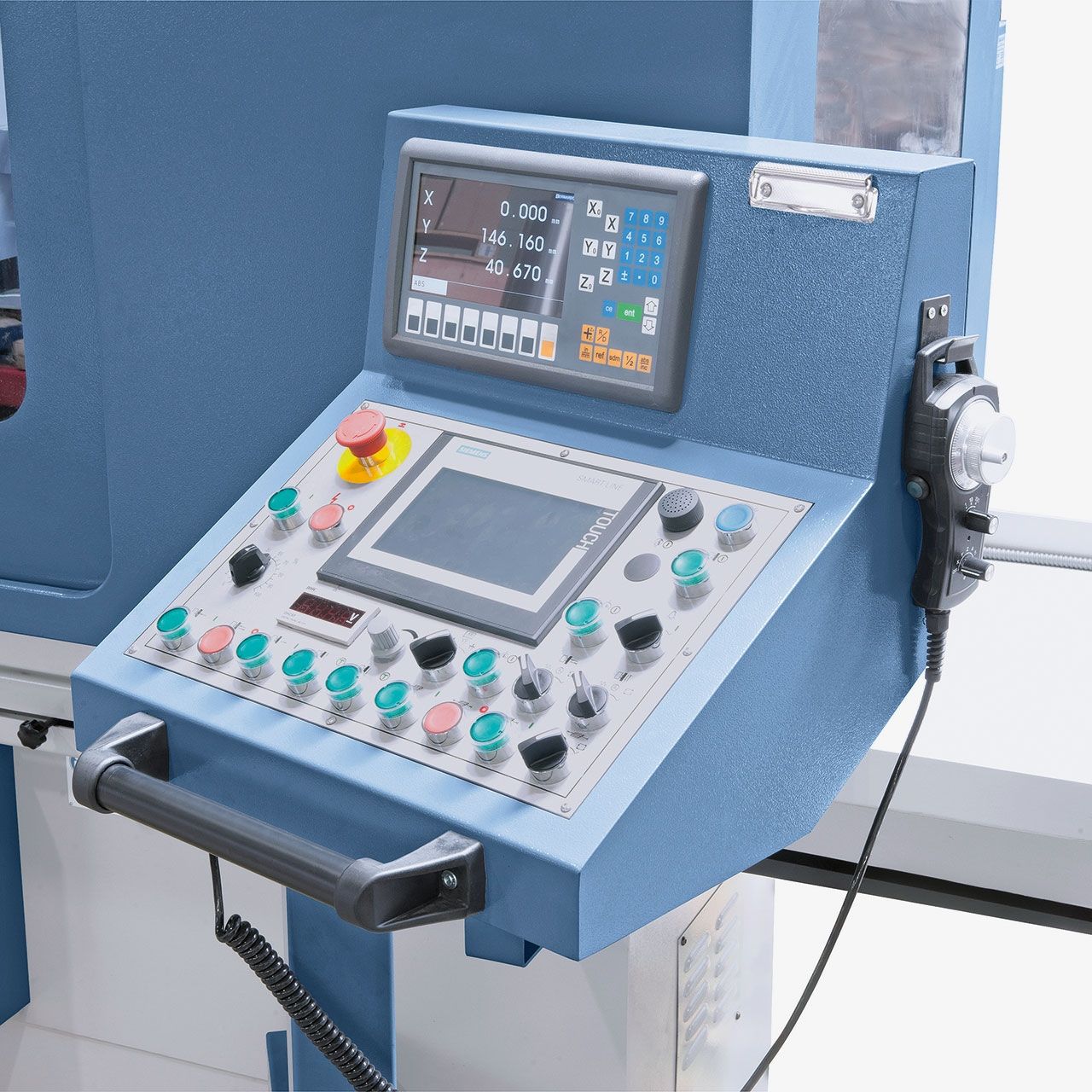

  • 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
  • Siemens SMART-Paneel IE V3 mit Touch-Bedienung
  • Elektronisches Handrad
  • Schleifscheibe
  • Scheibenflansch
  • LED-Arbeitsleuchte
  • Magnetspannplatte
  • Auswuchtstand
  • Auswuchtwelle
  • Schutzabdeckungen
  • Parallelabziehvorrichtung
  • Entmagnetisierungseinrichtung

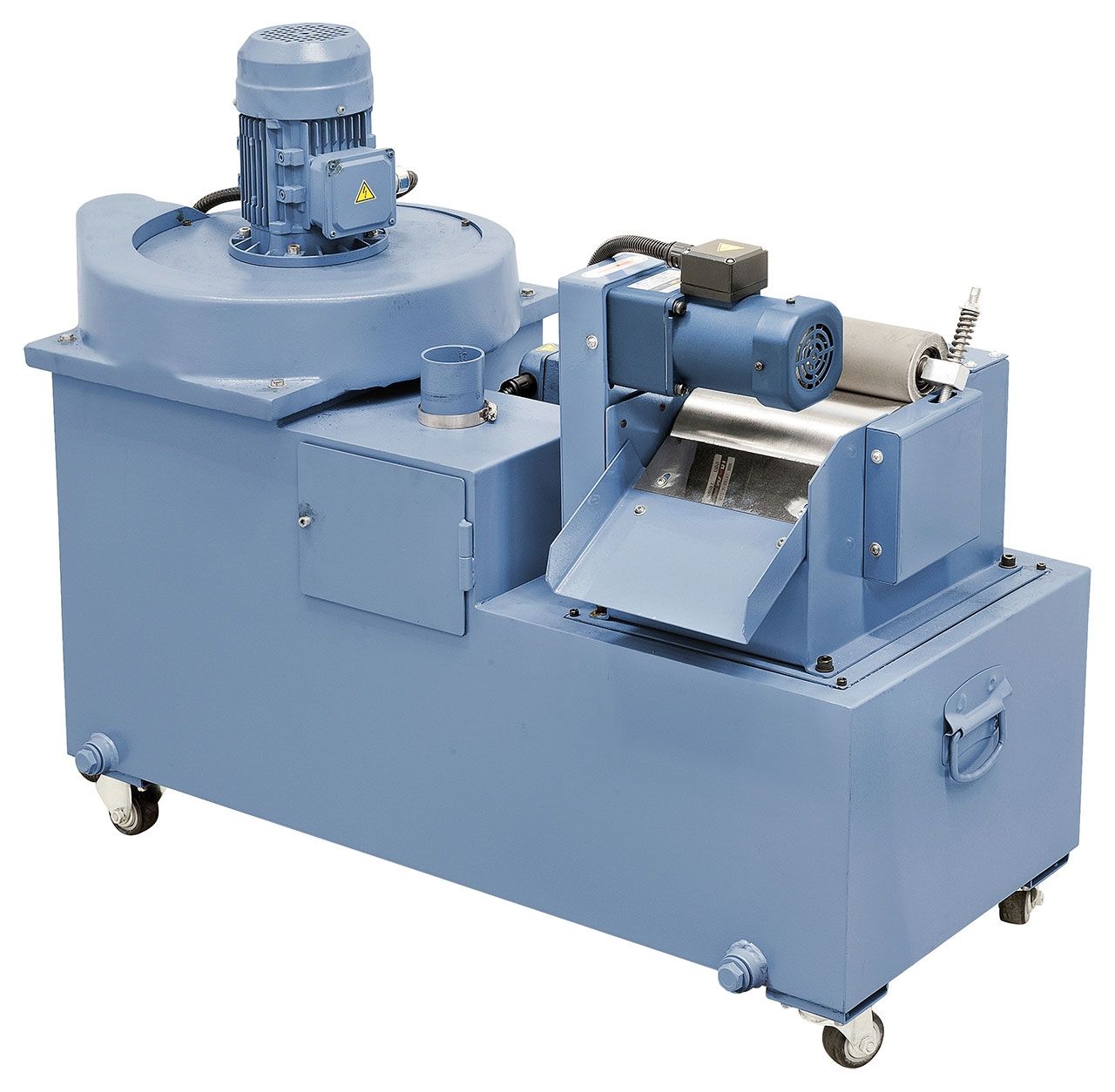

  • Kühlmitteleinrichtung
  • Abziehdiamant
  • Maschinenschuhe
  • Zentralschmierung
  • Hydraulikölkühlung
  • Bedienwerkzeug
