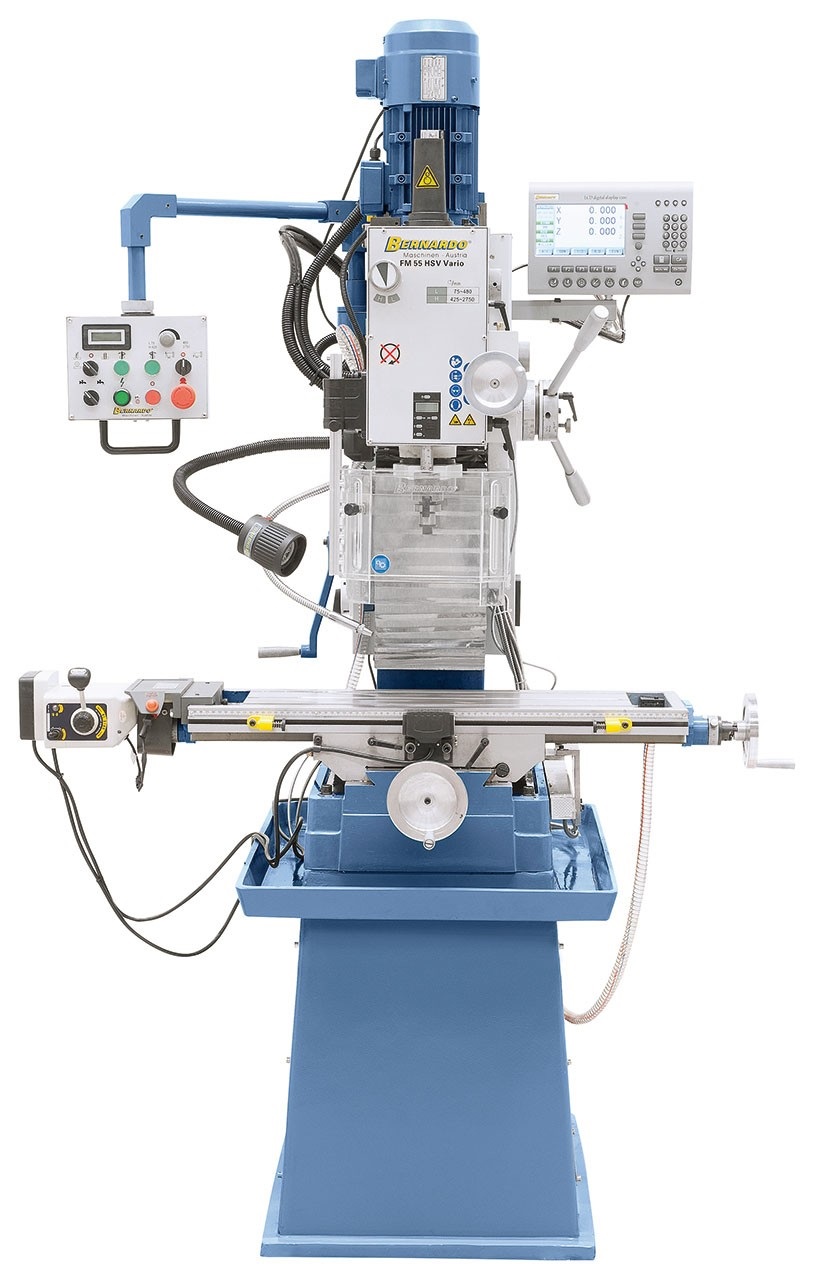

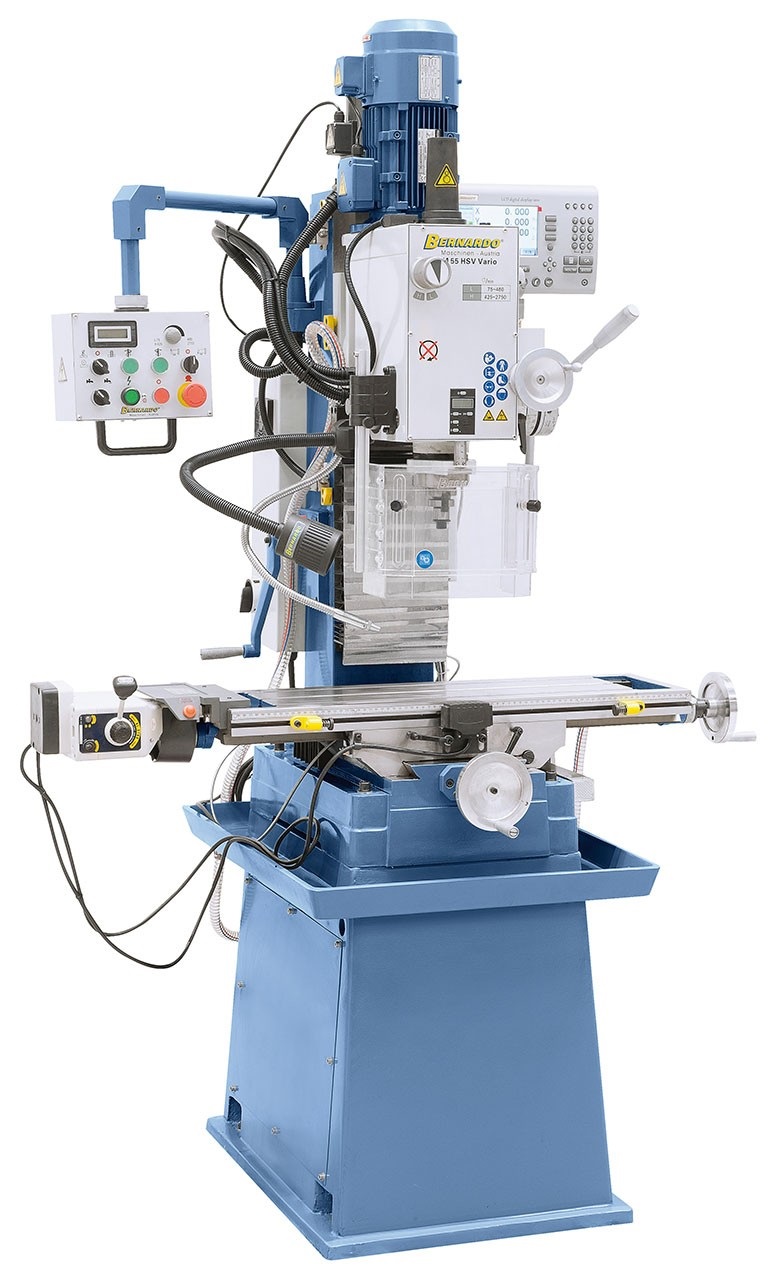

Bohr- und Fräsmaschine FM 55 HSV Vario inkl. 3-Achs-Digitalanzeige i200 und Vorschub f. x-Achse

Die Bohr- und Fräsmaschine FM 55 HSV Vario zeichnet sich neben der motorischen Höhenverstellung des Fräskopfes
und dem automatischen Pinolenvorschub vor allem durch die stufenlose Drehzahl aus.
Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre
(3-Achs-Digitalanzeige, Frästischvorschub, Zentralschmierung, Kühlmitteleinrichtung, LED-Arbeitsleuchte,
Graugussuntergestell mit Kühlmittelrinne, Sicherheitseinrichtungen nach CE-Norm, …), wodurch diese Maschine universell einsetzbar ist.

BESCHREIBUNG

• Variable Drehzahleinstellung durch Delta-Frequenzumrichter mit optimiertem Drehmomentverlauf
• Vielseitige Anwendungsmöglichkeiten wie z.B.: Schlitzfräsen, Planfräsen, Ausspindeln, usw.
• Schnelle Tischverstellung in x-Achse durch automatischen Tischvorschub mit Eilgang
• Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
• Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
• Beiseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen uvm.
• Serienmäßig mit Digitalanzeige für Drehzahl und Pinolenhub
• Schwerer Maschinenständer aus Grauguss für vibrationsfreies Arbeiten
• Leistungsstarke Kühlmitteleinrichtung im Standfuß integriert

LIEFERUMFANG

• 3-Achs-Digitalanzeige i200 mit LCD-Display
• Schnellspannbohrfutter 3 – 16 mm / B 16
• Bohrfutterdorn MK 4 – B 16
• Anzugsspindel M 16
• Reduzierhülse MK 4 / 3
• Kombi-Aufsteckfräsdorn MK 4 / 27 mm
• Automatischer Pinolenvorschub
• Höhenverstellbare Schutzabdeckung
• Hubmotor für Fräskopf
• Zentralschmierung
• x-Achsenvorschub AL 450 D
• Frequenzumrichter Delta VFD-E
• LED-Maschinenleuchte
• Digitale Drehzahlanzeige
• Digitale Pinolenhubanzeige
• Gewindeschneideinrichtung
• Lamellen-Schutzabdeckung
• Kühlmitteleinrichtung
• Längsmeßskala
• Gussuntergestell mit Kühlmittelrinne
• Bedienwerkzeug

Technische Daten:

• Bohrleistung in Stahl: 32 mm
• Bohrleistung in Guss: 40 mm
• Messerkopffräser max.: 80 mm
• Ausladung: 220 mm
• Spindeldrehzahl, stufenlos: 75 – 480 / 425 – 2750 U/min
• Spindelaufnahme: MK 4
• Pinolenhub: 125 mm
• Pinolenvorschub: (3) 0,10 / 0,18 / 0,26 mm/U
• Tischgröße: 800 x 240 mm
• Verfahrweg (x / y): 420 / 200 mm
• Fräskopf schwenkbar: -60° bis +60°
• Abstand Spindel / Tisch: 95 - 485 mm
• Höhenverstellung Fräskopf: 390 mm
• T-Nutengröße: 14 mm
• Hubmotor: 90 W
• Motor-Abgabeleistung S1 100%: 1,5 kW (400 V)
• Motor-Aufnahmeleistung S6 40%: 2,2 kW (400 V)
• Maschinenabmessung (B x T x H): 1270 x 960 x 2120 mm
• Gewicht ca.: 445 kg
