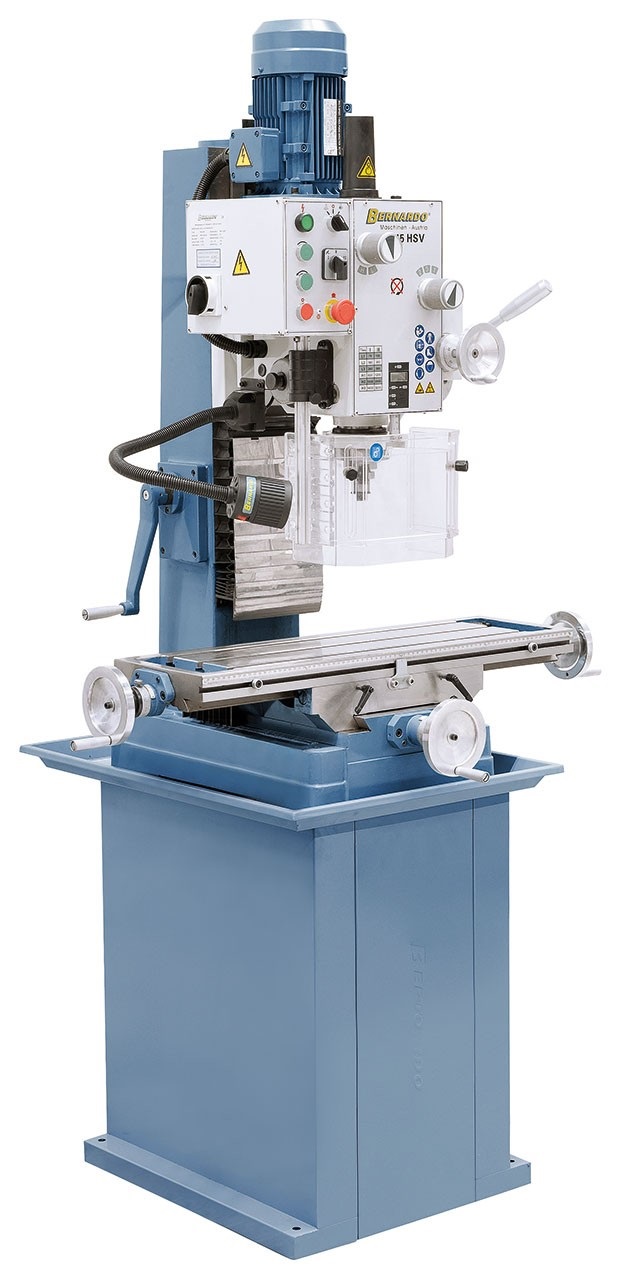

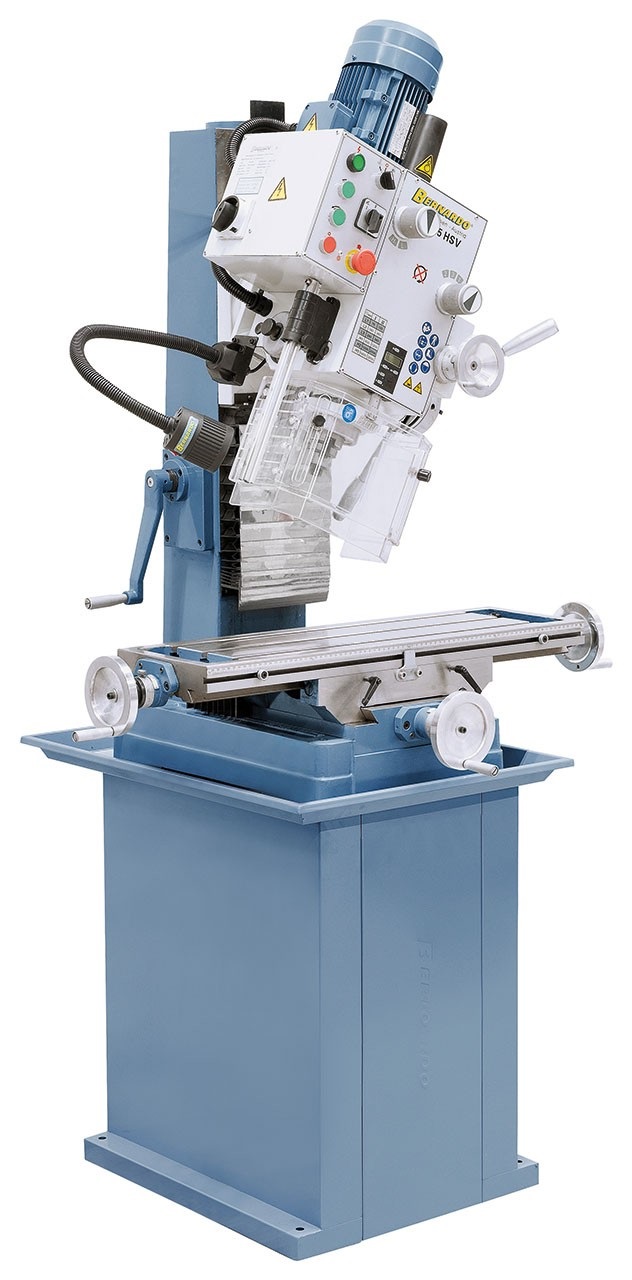

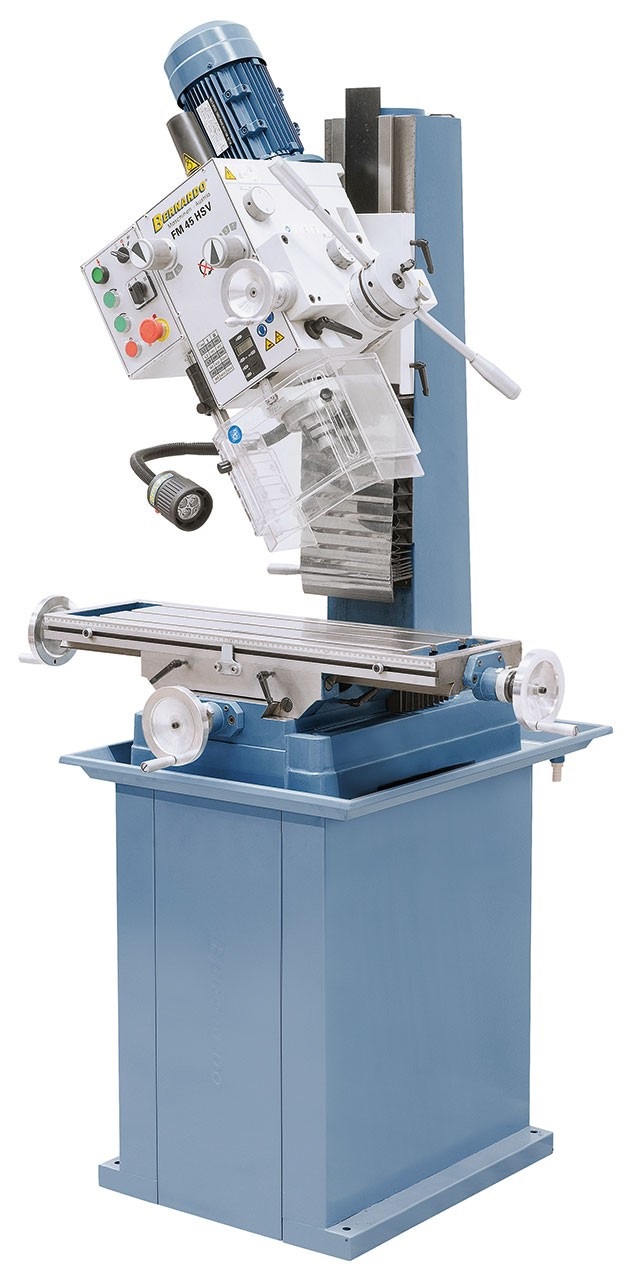

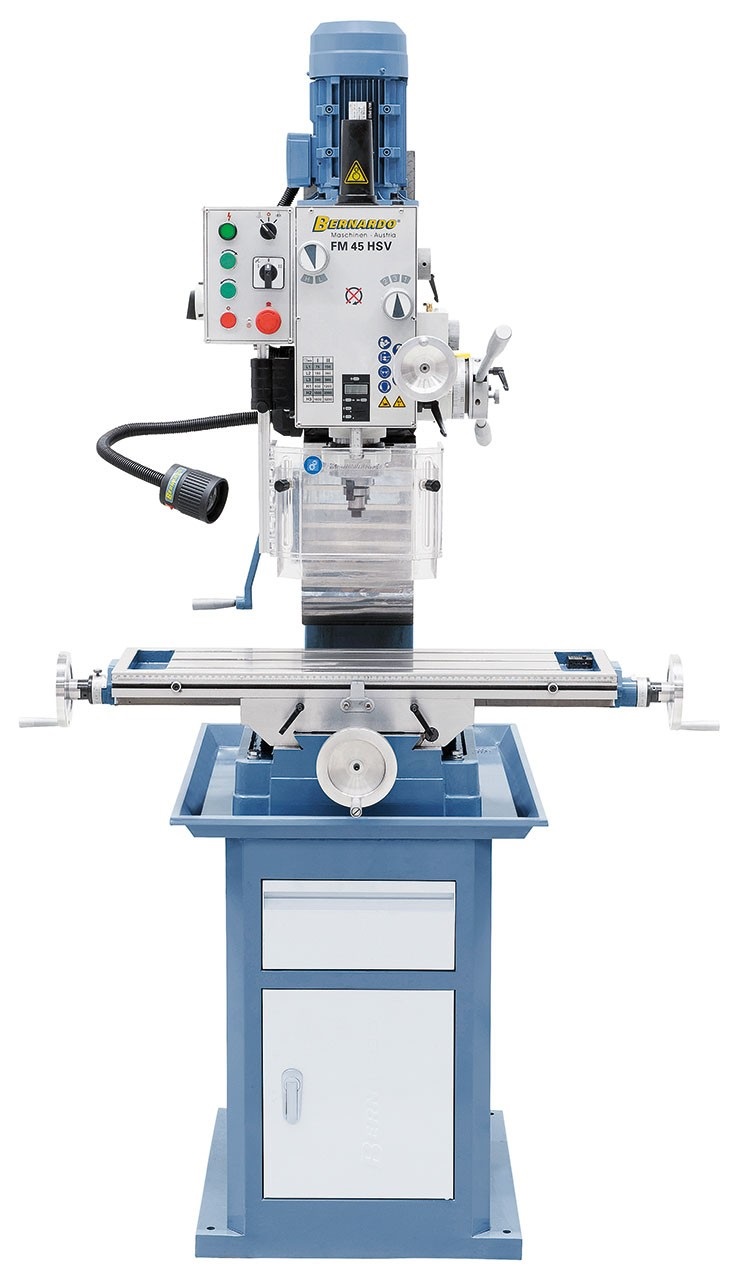

Bohr- und Fräsmaschine FM 45 HSV
3.537,33 €*
% 3.723,51 €* (5% gespart)Versandkostenfrei
Nicht mehr verfügbar
Das Modell FM 45 HSV ist aufgrund des hohen Drehzahlbereichs (75 - 3200 U/min) sowie der umfangreichen Ausstattung
(z.B. automatischer Pinolenvorschub, digitale Pinolenhubanzeige, LED-Arbeitsleuchte,...)
die ideale Maschine für mechanische Werkstätten, Reparaturbetriebe und den Ausbildungsbereich.
BESCHREIBUNG
- Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 - 3200 U/min

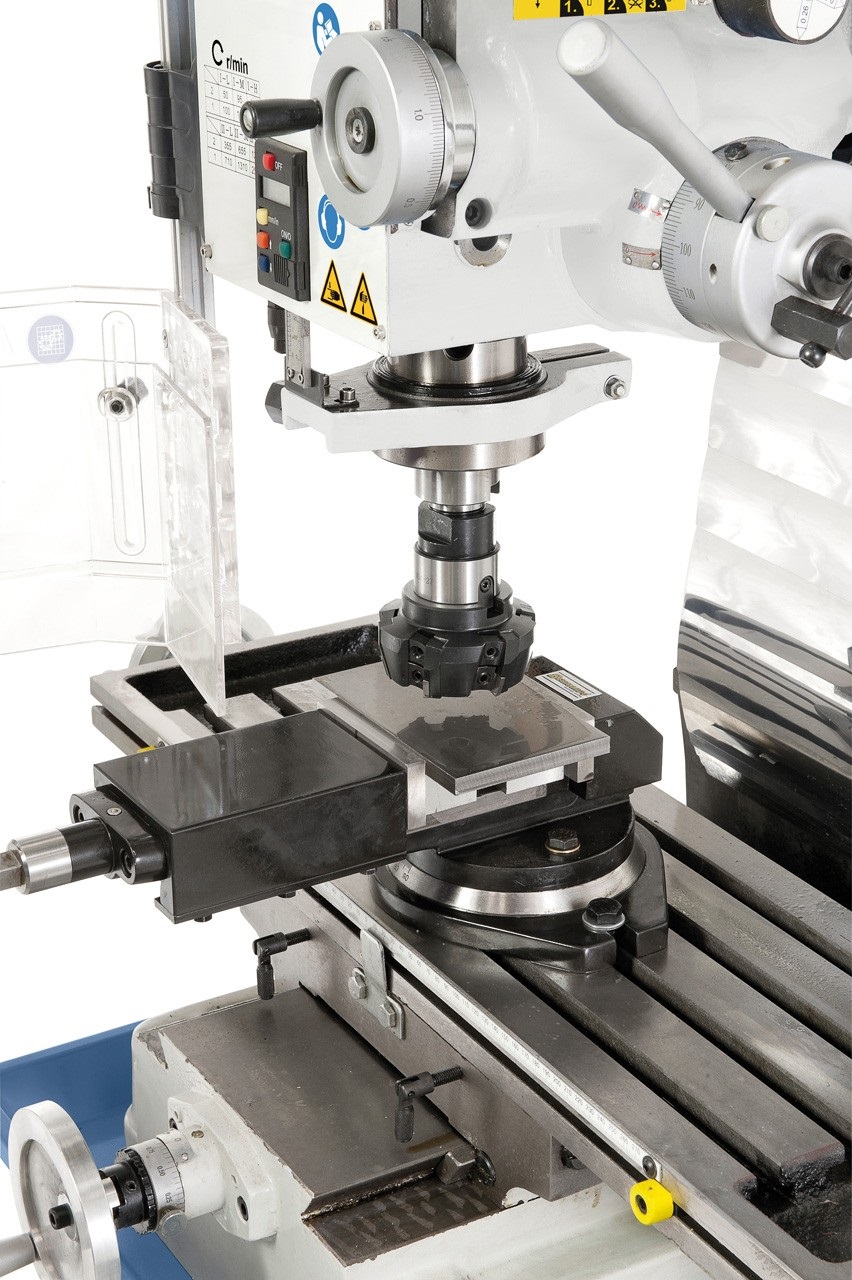

- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.

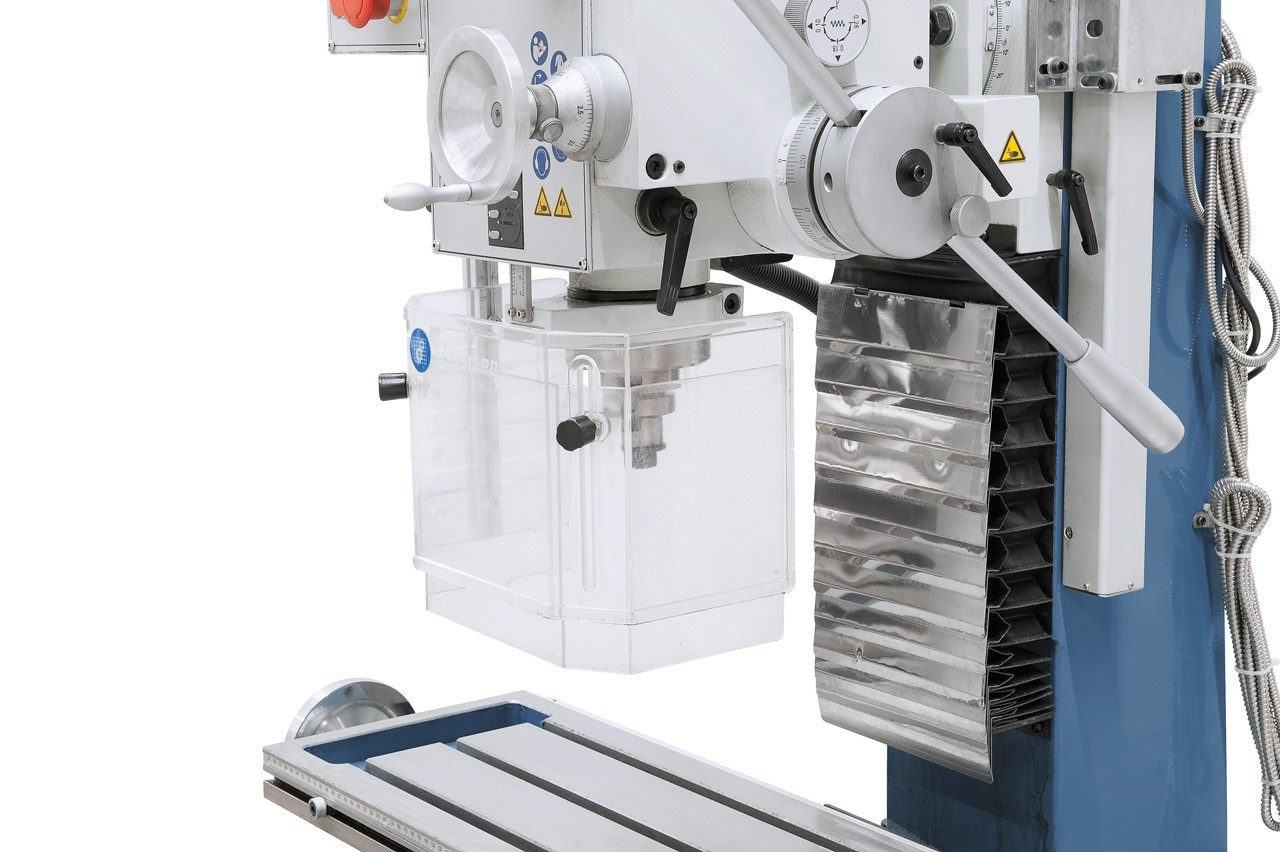

- Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter
- Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
- Serienmäßig mit Digitalanzeige für die Pinolenzustellung

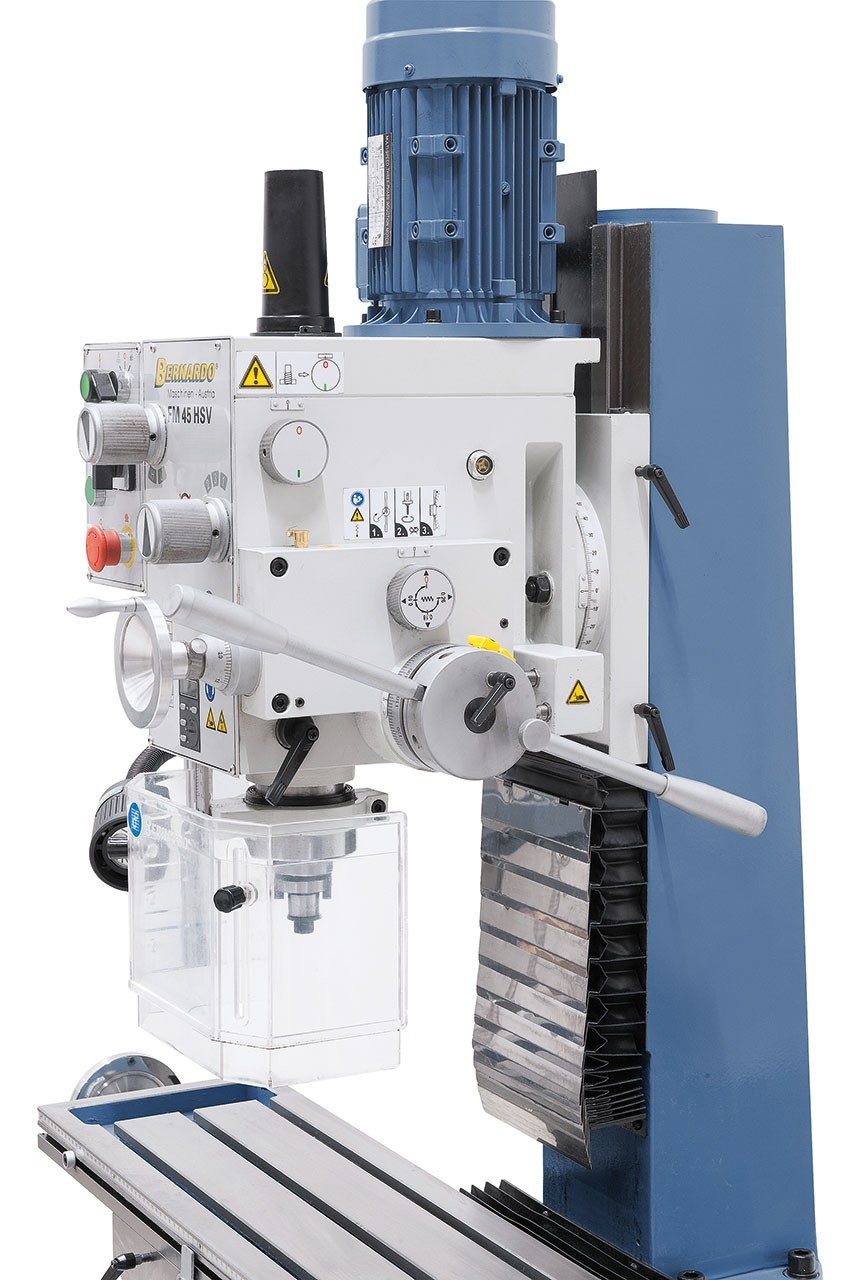

- Hohe Stabilität durch Schwalbenschwanzführung des Getriebekopfes
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
- Stabile und vibrationsfreie Gussausführung
LIEFERUMFANG
- Schnellspannbohrfutter 3 – 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Anzugsspindel M 16
- Reduzierhülse MK 4/3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Höhenverstellbare Schutzabdeckung
- Automatischer Pinolenvorschub
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Lamellen-Schutzabdeckung
- Längsmeßskala
- Bedienwerkzeug
Technische Daten:
- Bohrleistung in Stahl: 32 mm
- Bohrleistung in Guss: 40 mm
- Messerkopffräser max.: 80 mm
- Ausladung: 220 mm
- Spindeldrehzahl: (12) 75 – 3200 U/min
- Spindelaufnahme: MK 4
- Pinolenhub: 120 mm
- Pinolenvorschub: (3) 0,10 / 0,18 / 0,26 mm/U
- Tischgröße: 800 x 240 mm
- Verfahrweg (x / y): 555 / 225 mm
- Fräskopf schwenkbar: -60° bis +60°
- Abstand Spindel / Tisch: 60 – 485 mm

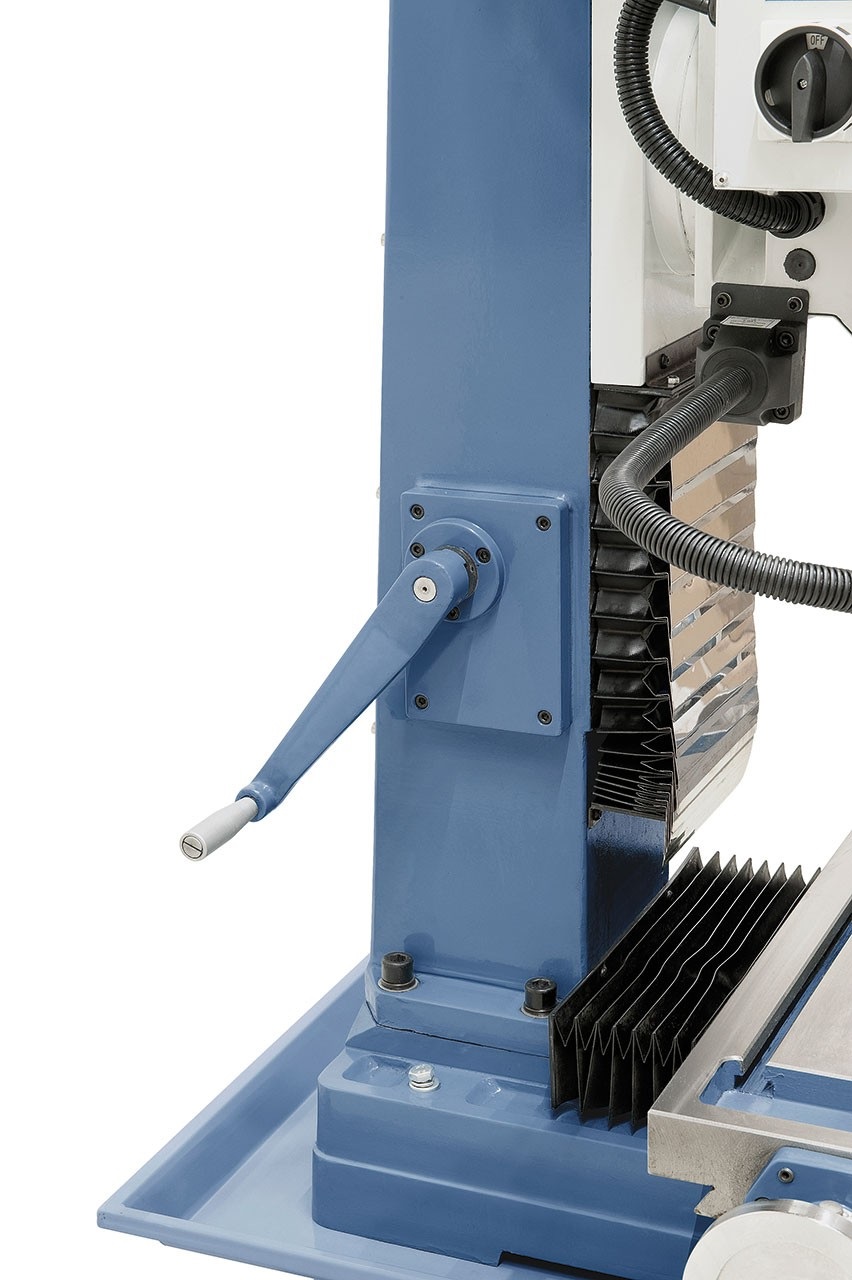

- Höhenverstellung Fräskopf: 425 mm
- T-Nutengröße: 14 mm
- Motor-Abgabeleistung S1 100%: 1,1 / 1,5 kW (400 V)
- Motor-Aufnahmeleistung S6 40%: 1,5 / 2,2 kW (400 V)
- Maschinenabmessung (B x T x H)*: 1140 x 770 x 1500
- Gewicht ca.: 308 kg
* ohne Untergestell
