Bohr- und Fräsmaschine FM 40 HS

2.777,64 €*

% 2.923,83 €* (5% gespart)

Versandkostenfrei

Sofort verfügbar, Lieferzeit: 2-5 Tage

Produktnummer: 02-1053
Produktinformationen "Bohr- und Fräsmaschine FM 40 HS"



Mit der Bohr- und Fräsmaschine FM 40 HS hat man die Möglichkeit Bohr- und Fräsarbeiten in horizontaler,
vertikaler und schräger Ebene durchzuführen. Durch die kompakte Bauweise und dem großen Leistungsbereich
ist dieses Modell optimal geeignet für Modellbauer, Handwerker und Reparaturwerkstätten.



BESCHREIBUNG

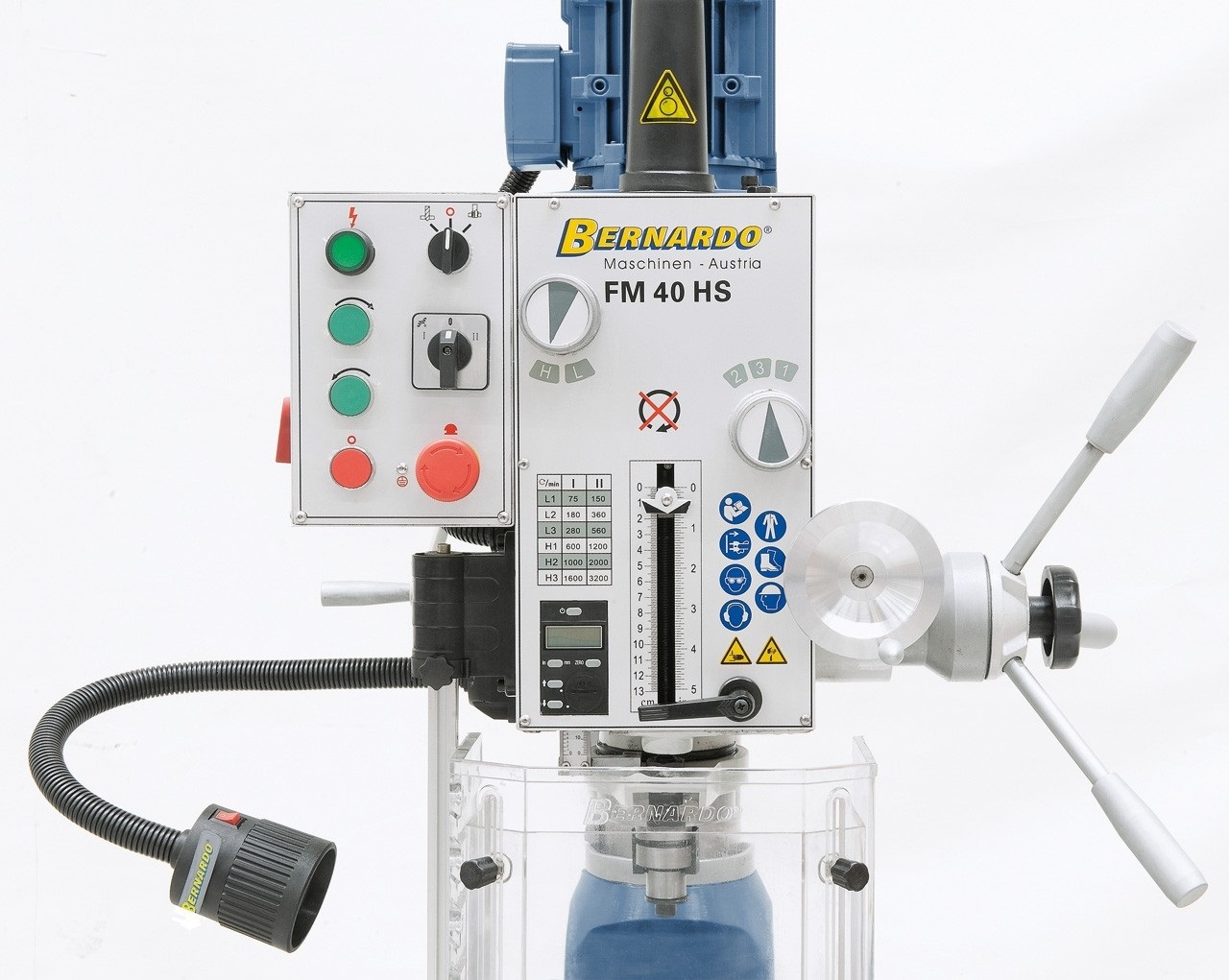

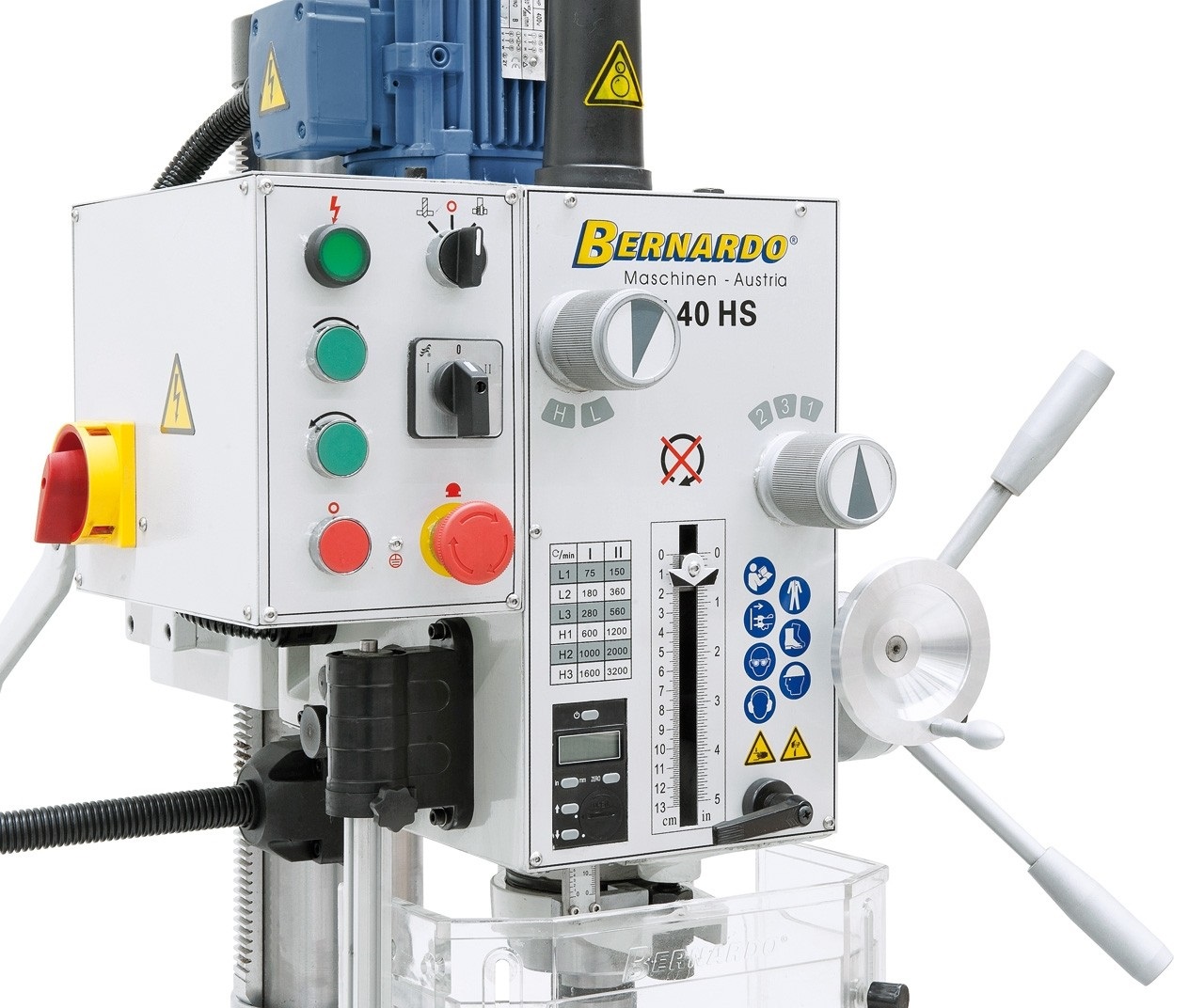

Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter

Vielseitige Anwendungsmöglichkeiten wie Bohren, Fräsen, Gewindeschneiden, …

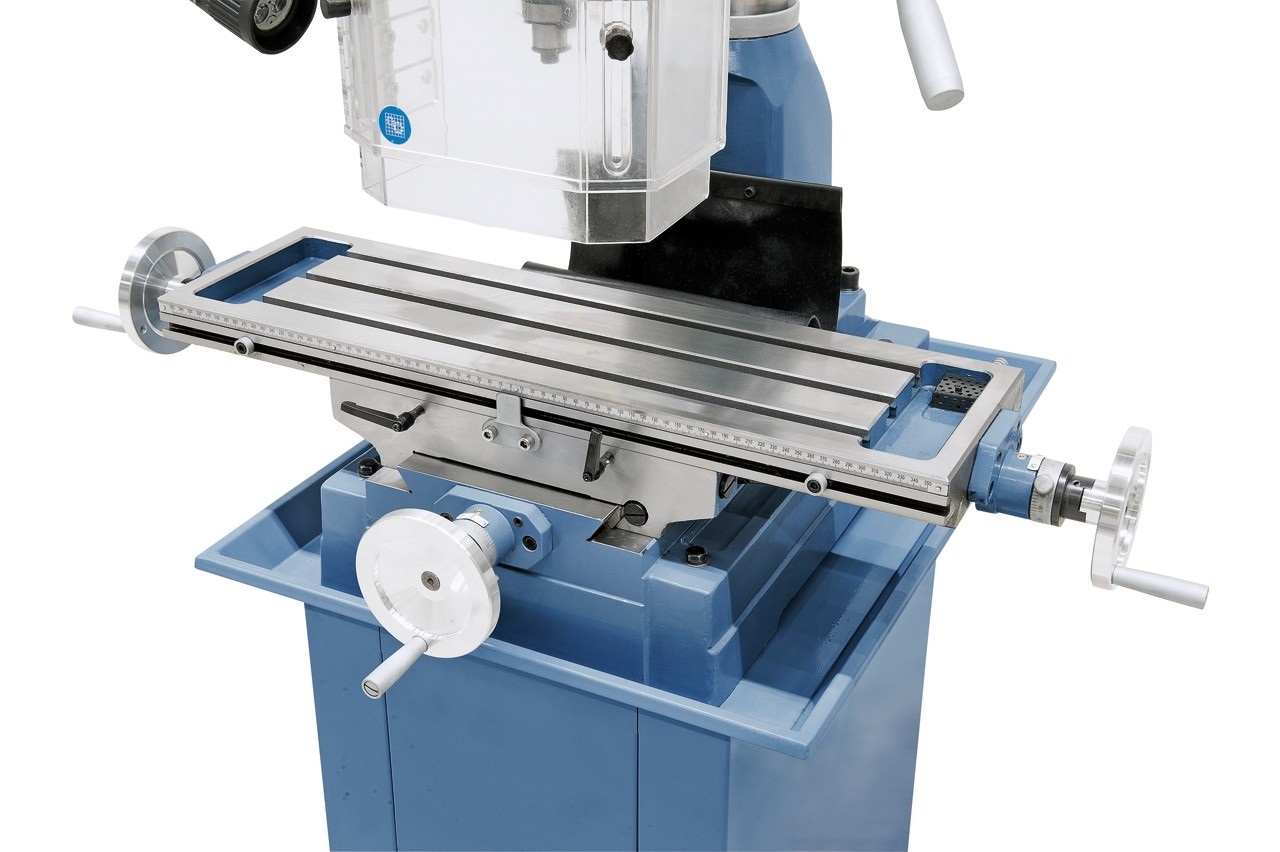

Massiver, großer Kreuztisch, präzise oberflächenbearbeitet

Keilleisten beim Kreuztisch nachstellbar

Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder

Hohe Rundlaufgenauigkeit durch Kegelrollenlager

Rechts- und Linkslaufeinrichtung zum Gewindeschneiden

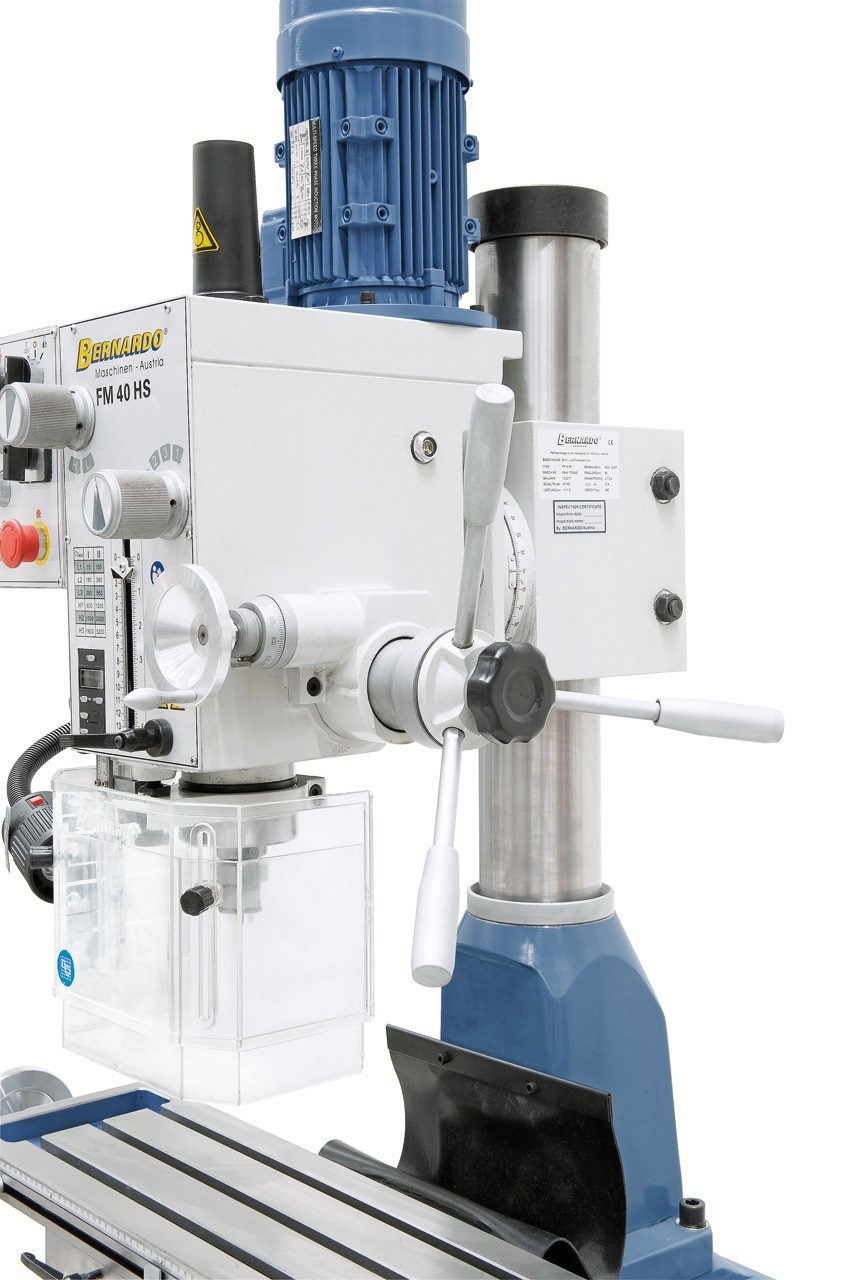

Getriebekopf 180° schwenkbar, 360° drehbar und höhenverstellbar

Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 - 3200 U/min

Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad



LIEFERUMFANG

  • Schnellspannbohrfutter 1 – 16 mm / B 16
  • Bohrfutterdorn MK 3 / B 16
  • Anzugsspindel M 12
  • Reduzierhülse MK 3/2
  • Kombi-Aufsteckfräsdorn MK 3 / 27 mm

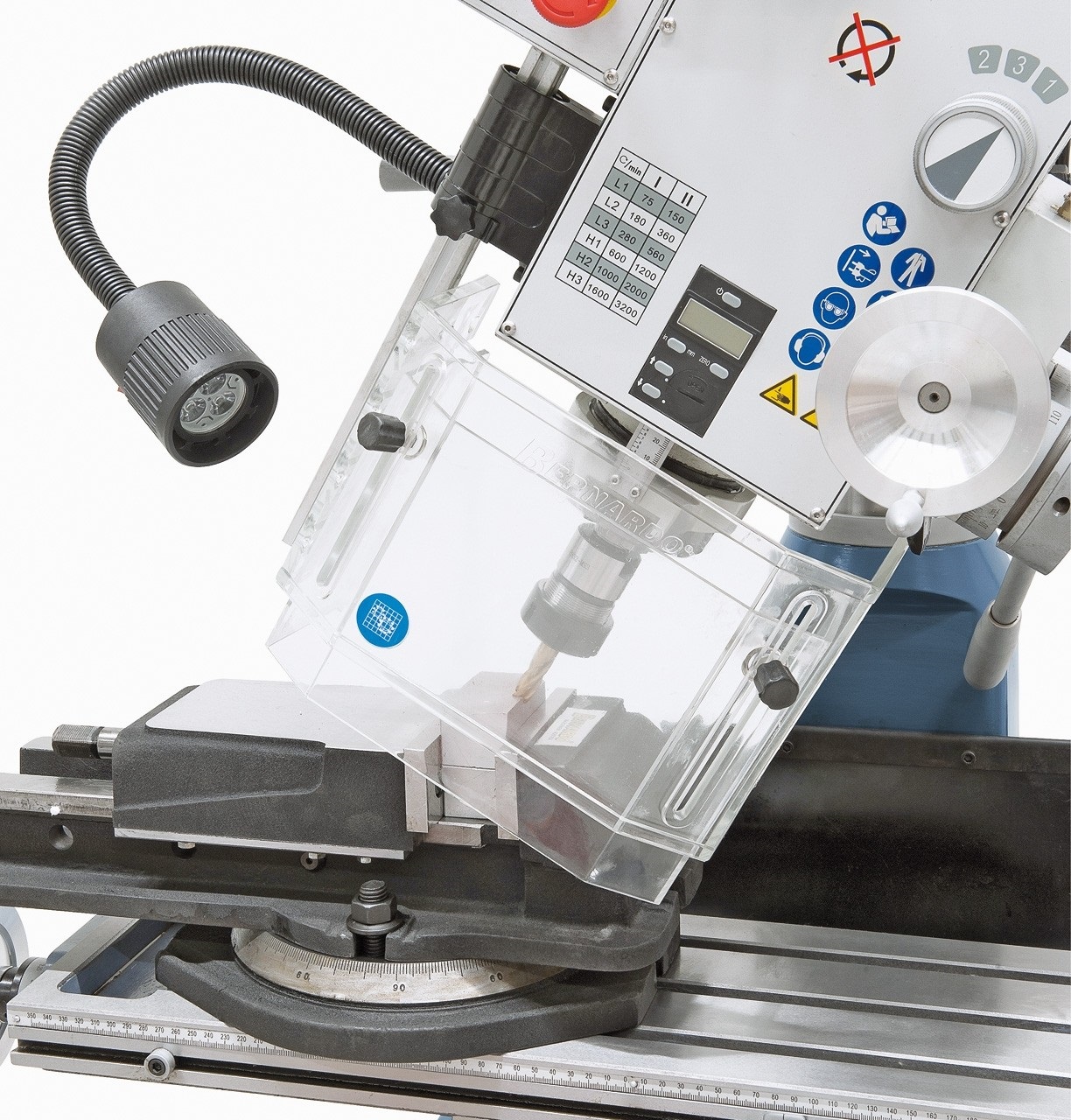

  • Höhenverstellbare Schutzabdeckung
  • LED-Maschinenleuchte
  • Digitale Pinolenhubanzeige
  • Gewindeschneideinrichtung
  • Längsmeßskala
  • Bedienwerkzeug

Technische Daten:

  • Bohrleistung in Stahl: 32 mm
  • Bohrleistung in Guss: 40 mm
  • Messerkopffräser max.: 80 mm
  • Ausladung: 255 mm
  • Spindeldrehzahl: (12) 75 - 3200 U/min
  • Spindelaufnahme: MK 3
  • Pinolenhub: 120 mm
  • Tischgröße / T-Nutengröße: 730 x 210 mm / 14 mm
  • Verfahrweg (x / y): 520 mm / 175 mm
  • Fräskopf schwenkbar: -90° bis +90°
  • Abstand Spindel / Tisch: 135 - 460 mm
  • Höhenverstellung Fräskopf: 325 mm
  • Säulendurchmesser: 115 mm
  • Motor-Abgabeleistung S1 100%: 1,1 / 1,5 kW (400 V)
  • Motor-Aufnahmeleistung S6 40%: 1,5 / 2,2 kW (400 V)
  • Maschinenabmessung (B x T x H)*: 1100 x 830 x 1450 mm
  • Gewicht ca.: 260 kg

* ohne Untergestell









(-17,24 € gespart)

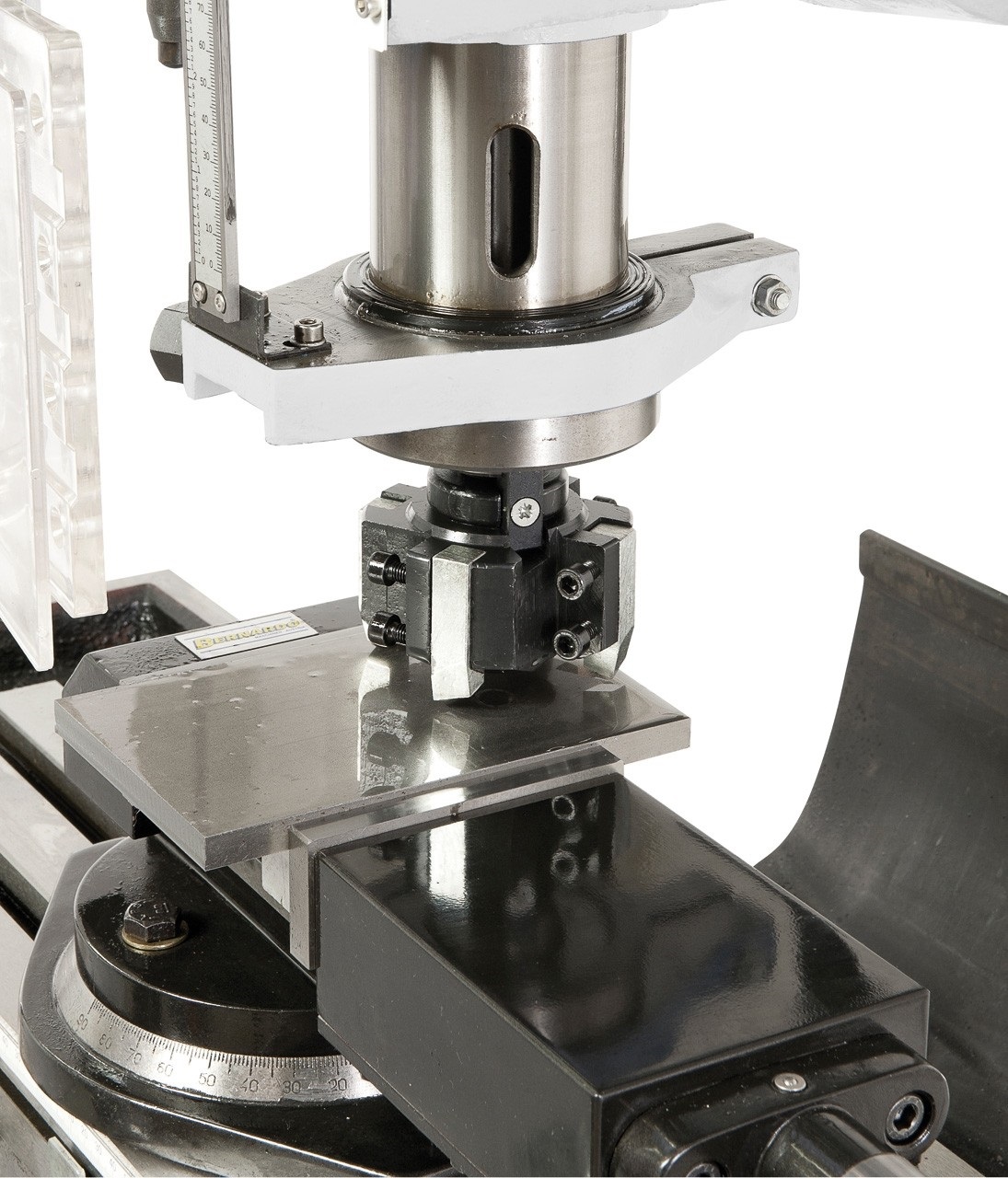

Plan- und Ausdrehkopfset diam. 75 mm mit Aufnahme MK 3
Kopfdurchmesser                       75 mm Aufnahme                                      MK 3 Bohrstangendurchmesser        18 mm Feinverstellung                             0,01 mm / Teilstrich Bohrdurchmesser                        10 - 225 mm Querschlitten-Verstellung           25 mm Höhe (ohne Schaft)                      80,2 mm Lieferumfang: Ausdrehknopf Aufnahmeschaft MK 3 12 Stück Bohrstangen

327,62 €* 344,86 €* (5% gespart)
(-14,61 € gespart)
Universal-Kühlmitteleinrichtung 10 Liter, 230 V
Anschluss 230 V Mit Plastikbehälter (10 Liter) und flexiblem Schlauch

277,77 €* 292,38 €* (5% gespart)
(-5,12 € gespart)
Kombi-Fräserkassette, TiN-beschichtet 12-tlg.
HSS-TiN beschichtet, 3 - 12 mm Je 6 Stk. Schaft- bzw. Radiusfräser

97,34 €* 102,46 €* (5% gespart)
(-9,32 € gespart)
Schaft-Schruppfräser HSS, TiN-beschichtet
HSS, TiN-beschichtet 10-tlg. Inhalt: 6 mm 8 mm 10 mm 12 mm 14 mm 16 mm 18 mm 20 mm 22 mm 25 mm

176,86 €* 186,18 €* (5.01% gespart)
(-6,37 € gespart)
TITAN-Schaftfräserkassette 20-tlg.
   20-tlg., je 10 Stk. 2- bzw. 4-Schneiden   Inhalt: 3 mm  4 mm 5 mm 6 mm 8 mm 10 mm 12 mm 14 mm 16 mm 20 mm

121,08 €* 127,45 €* (5% gespart)
(-12,75 € gespart)
Gewindeschneid-Apparat MK 3 / M3 - M12
 Erhältliche Größen: MK 2 von M3 - M16 MK 3 von M3 - M12 MK 4 von M3 - M12 MK 3 von M12 - M24 MK 4 von M12 - M24 MK 5 von M12 - M24

242,15 €* 254,90 €* (5% gespart)
(-6,06 € gespart)
Spannwerkzeug-Sortiment 52-tlg., 14 mm, M 12
  52-teiliges Basissortiment mit den am meisten benötigten Spannelementen zum schnellen Aufspannen von Werkstücken oder Vorrichtungen auf T-Nutentischen. Lieferung kompl. mit Plastikkassette, als Wandhalter verwendbar  Anzugsgewinde:  M12 T-Nutensteine: 14 mm

115,14 €* 121,20 €* (5% gespart)
Sprialbohrer HSS mit Morsekonus Satz B
Morsekonus MK 2 / MK 3 TiN-beschichtet 9-teilig Lieferung in Holzkassette Inhalt: MK 2: 14,5 / 16 / 18 / 20 / 22 mm MK 3: 24 / 25 / 28 / 30 mm

138,88 €* 146,19 €* (5% gespart)
(-24,80 € gespart)
Modell BF 3 Deluxe
Technische Spezifikationen Breite: 530 mm Tiefe: 600 mm Höhe: 700 mm Gewicht ca.: 38 kg FEATURES Universell einsetzbar für Bohrmaschinen, Bohr- und Fräsmaschinen,.... Lackierung in RAL 5014 taubenblau Serienmäßig mit Ablagefach und Schuzblade Spänewanne im Lieferumfang enthalten

471,25 €* 496,05 €* (5% gespart)
(-20,25 € gespart)
Fräser-Spannzangenfutter- Set ER40, MK 3, 3 - 25 mm
Technische SpezifikationenKegel      Spannbereich         Spannzangen          TypMK 3        3 - 25 mm                15 Stk.                       ER40 FeaturesSpannzangen: 3 mm 4 mm 5 mm 6 mm 7 mm 8 mm 9 mm 10 mm 11 mm 12 mm 14 mm 16 mm 18 mm 20 mm 25 mm

384,59 €* 404,84 €* (5% gespart)
(-11,37 € gespart)
Horizontal- und Vertikalrundtisch RT 5
  Technische Daten: Tischdurchmesser: 25 mm Spitzenhöhe: 4 mm Bauhöhe: 5 mm Übersetzung: 60:1 Gewicht: 7,1 kg

216,04 €* 227,41 €* (5% gespart)
(-29,25 € gespart)
Halbuniversal-Teilkopf BS-0
  Technische Daten: Übersetzung: 40:1 Bauhöhe: 170 mm Breite mit Zentrierspitze: 195 mm Länge: 230 mm Zentrierspitze: MK 2 Backenfutterflansch: 125 mm Schwenkbar: 0° bis 90° Spindelbohrung: 18 mm Nutenbreite: 16 mm Direkt-Teilscheibe (Teilung): 24 (15°) Gewicht ca.: 16,8 kg  Features Spindel in Präzisionskegelrollenlagern Schnecke aus Chrom-Nickel-Stahl, gehärtet und geschliffen Phosphor-Bronze-Schneckenrad Übersetzung ausrastbar zum direkten Teilen (40:1) Schwenkbar von horizontal bis vertikal (-10° bis +90°) Direktes Teilen mit 24er-Raster Jede Teilung von 2 bis 50 und viele Teilungen von 52 bis 380 möglich Lieferumfang: Reitstock 2 Teilscheiben Zentrierspitze Mitnehmer Futterflansch

555,52 €* 584,77 €* (5% gespart)
(-15,18 € gespart)

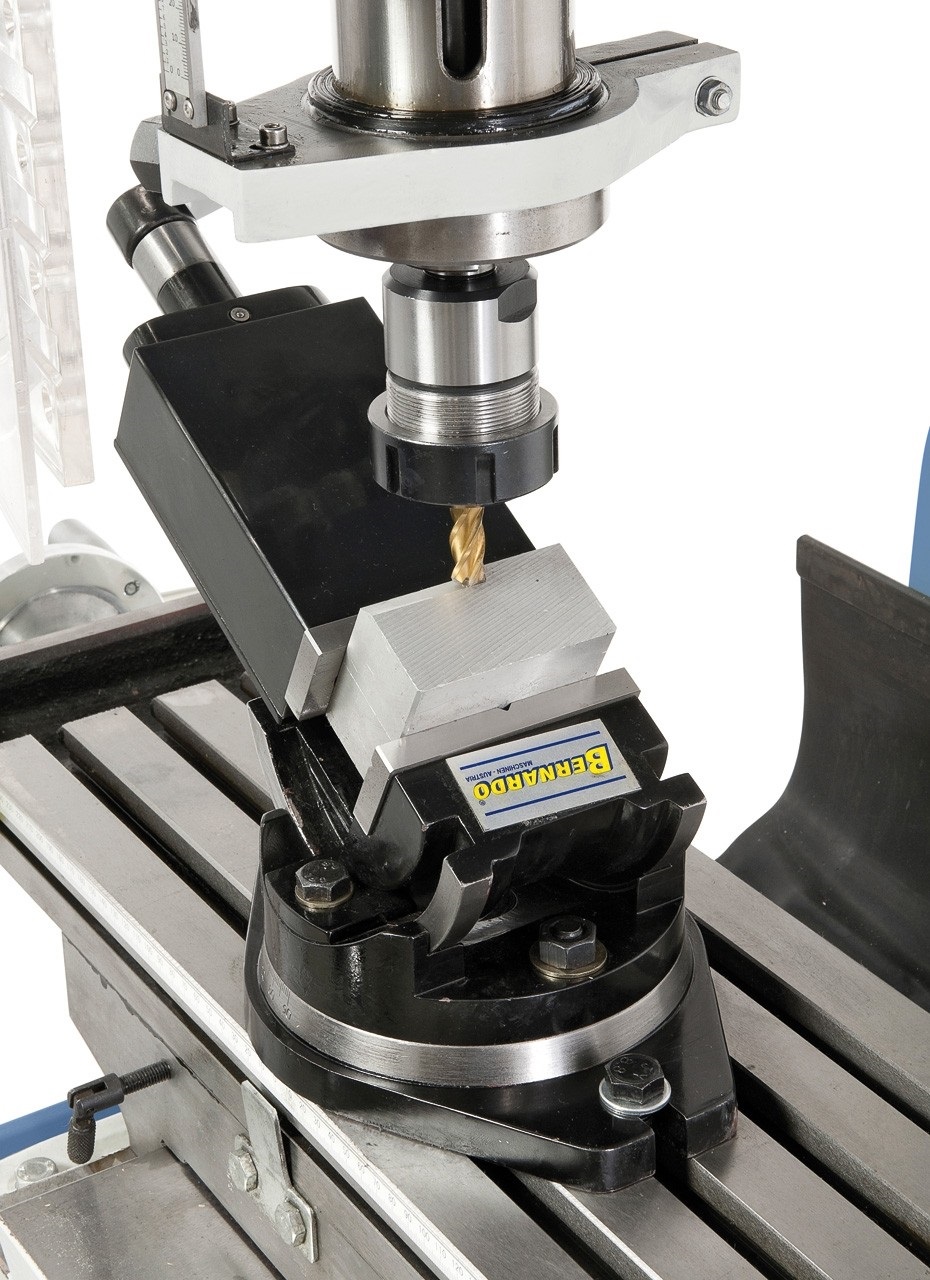

Zweiachs-Präzisionsschraubstock PTS 100
  Technische Daten: Backenbreite: 100 mm Spannweite: 100 mm Gewicht: 17,5 kg

288,45 €* 303,63 €* (5% gespart)
(-12,56 € gespart)
Maschinenschraubstock KV 125
  Technische Daten: A: 460 B: 180 C: 152 D: 130 E: 80 F: 39 G:  210 H: 35 I: 12,5 J: 357 Gewicht netto: 13,5 kg   FEATURES robuste Bauweise für Fräs-, Hobel- und Bohrmaschinen Schraubstockkörper aus hochwertigem Guss hergestellt Führungsteile und Spannbacken gehärtet und geschliffen mechanisches Spannsystem komplett mit Drehteller und 360°-Skala

238,59 €* 251,15 €* (5% gespart)
(-24,37 € gespart)
Weitspann-Maschinenschraubstock FJ 125
  Technische Daten: Abmessungen in mm A: 127 B: 46 C: 220 D: 670 E: 540 F: 165 G: 185 H: 118 I: 72 J: 97 K: 117 L: 185 kg: 45    FEATURES extrem große Spannweite lange Flachbahnführung der beweglichen Spannweite Führungsteile und Spannbacken gehärtet und geschliffen Spindel schmutz- und spänegeschützt mechanisches Spannsystem komplett mit Drehteller und 360°-Skala

462,94 €* 487,31 €* (5% gespart)
Kantentaster SOE 20 S
  Technische Daten: Modell: SOE 20  Durchmesser: 20 mm Länge: 20 mm

96,15 €* 101,21 €* (5% gespart)
(-7,69 € gespart)
2D-Taster
  Zum Zentrieren, Ausrichten, Anreißen, Nullpunkt einstellen

146,00 €* 153,69 €* (5% gespart)
(-10,67 € gespart)
Planfräser 75° - diam. 80 mm
FEATURES Erhältliche Durchmesser: 80 mm 100 mm 125 mm

202,99 €* 213,66 €* (4.99% gespart)
(-20,50 € gespart)
Untergestell Modell BF 3
  Technische Daten: Breite: 800 mm Tiefe: 590 mm Höhe: 640 mm Gewicht ca.: 30 kg   Universell einsetzbar für Bohrmaschinen, Bohr- und Fräsmaschinen,.... Lackierung in RAL 5014 taubenblau Spänewanne im Lieferumfang enthalte

389,34 €* 409,84 €* (5% gespart)
(-20,25 € gespart)
Horizontal- und Vertikalrundtisch
  BESCHREIBUNG Einsetzbar bei Fräs- und Bohrarbeiten auf Horizontal- oder Vertikalfräsmaschinen, Bohrmaschinen usw. Die Tischplatte ist aus hochwertigem Meehaniteguß hergestellt Schneckenwelle gehärtet und geschliffen, Schneckenrad aus Spezialguß Klemmung der Tischplatte erfolgt durch zwei Klemmhebel Übersetzung im Schneckengetriebe 90:1 Grad-Teilarbeiten über Skalentrommel mit verstellbarem Nonius Direkt-Teilarbeiten über die am Tisch angebrachte 360° Skala   Technische Daten: Tischdurchmesser: 150 mm Übersetzung: 90:1 Morsekonus: MK 2 Anzahl T-Nuten: 4 Stk. Max. Tragkraft horizontal: 40 kg Max. Tragkraft vertikal: 20 kg A: 200 mm B: 160 mm C: 100 mm D: 150 mm E: 11 mm G: 17 mm H: 83 mm N: 78 mm Gewicht. 14 kg

384,59 €* 404,84 €* (5% gespart)
(-28,06 € gespart)

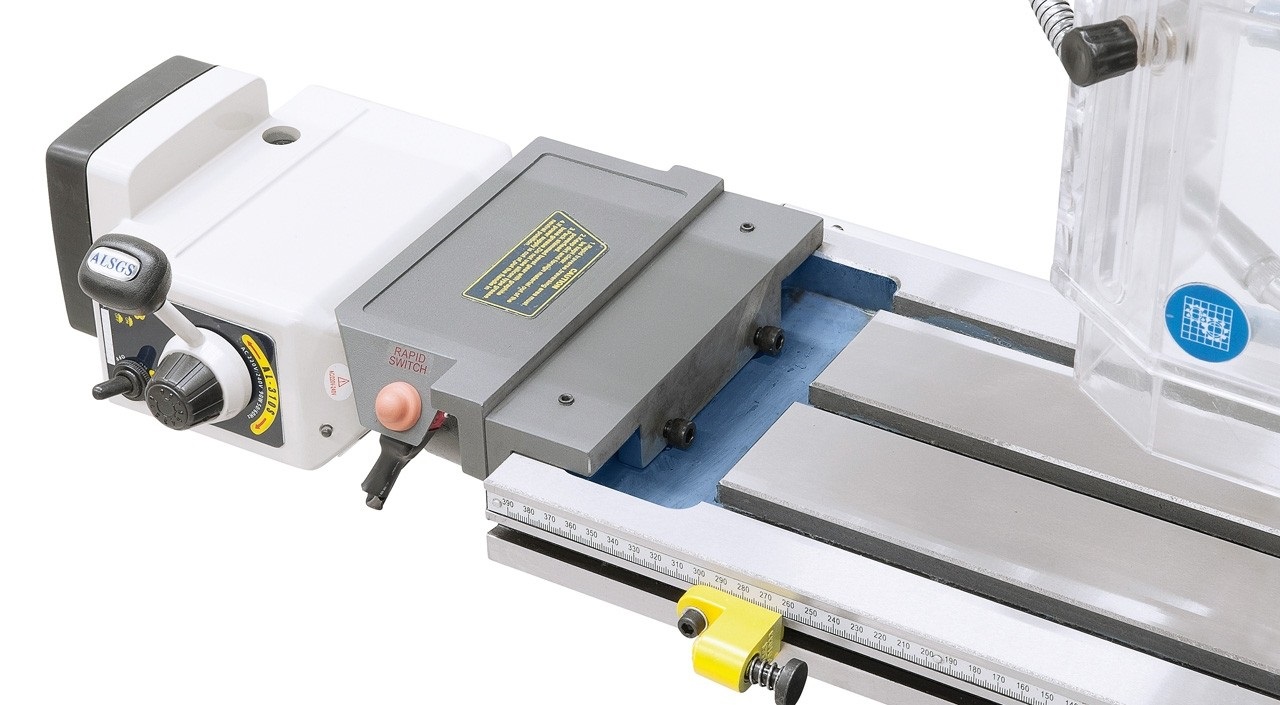

Vorschubapparat AL 450 D für x-Achse
