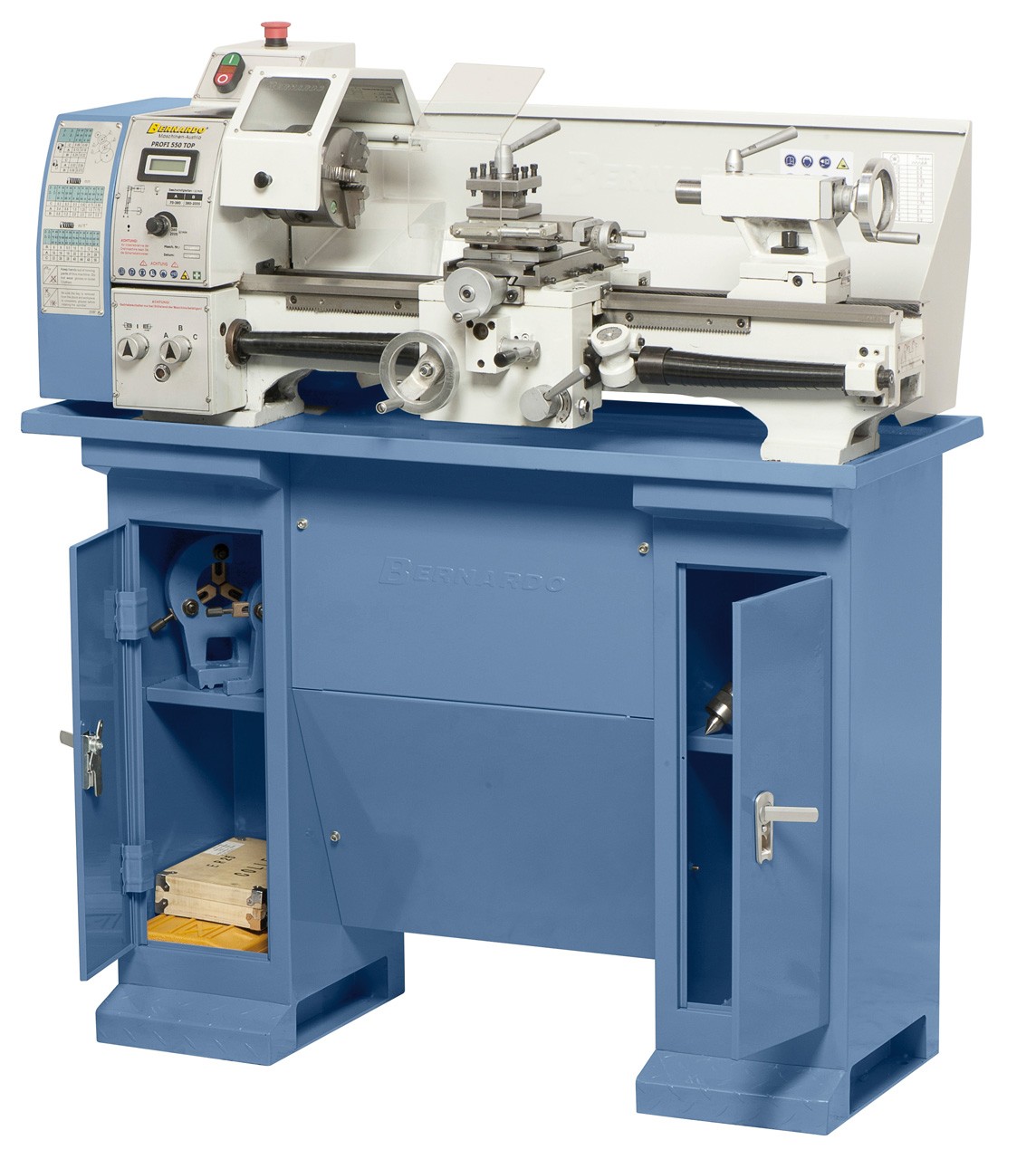

Bernardo Leit.- und Zugspindeldrehmaschine Profi 550 Top

2.884,48 €*

% 3.036,29 €* (5% gespart)

Versandkostenfrei

Sofort verfügbar, Lieferzeit: 2-5 Tage

Aktueller Hinweis:
Wir machen Betriebsurlaub vom 20.12.24 – 06.01.25. In dieser Zeit werden keine Waren ausgeliefert - wir bitten um Ihr Verständnis. Letzter Versandtag in 2024 ist der 19.12. - ab dem 07.01. werden Ihre Bestellungen dann wieder wie angegeben bearbeitet und verschickt!

Produktnummer: 03-1142

Produktinformationen "Bernardo Leit.- und Zugspindeldrehmaschine Profi 550 Top"

Die Drehmaschine Profi 550 Top ist unser neues Modell, die serienmäßig mit einem hochwertigen Delta-Frequenzumrichter ausgestattet ist. Wesentliche Vorteile, die sich daraus ergeben, sind das hohe Drehmoment im unteren Drehzahlbereich und die konstante Drehzahl unter Last.

technische Daten:

Spitzenweite 550 mm
Spitzenhöhe 125 mm
Umlaufdurchmesser über Bett 250 mm
Bettbreite 135 mm
Spindelbohrung 26 mm
Aufnahme in der Spindelbohrung MK 4
Drehzahlbereich, stufenlos 70 - 380 / 380 -2000 U/min
Bereich Längsvorschübe (6) 0,06 - 0,32 mm/U
Bereich Planvorschübe (4) 0,03 - 0,075 mm/U
Metrische Gewinde (18) 0,2 - 3,5 mm
Zollgewinde (21) 8 - 56 Gg/1"
Pinolenweg 70 mm
Pinolenaufnahme MK 2
Motor-Abgabeleistung S1 100% 0,75 kW / 230 V
Motor-Aufnahmeleistung S6 40% 1,0 kW / 230 V
Maschinenabmessung (B x T x H)* 1210 x 610 x 450 mm
Gewicht ca. 137 kg
* ohne Untergestell

Drehstrommotor mit Frequenzumrichter für höhere Leistungsausbeute und hohes Drehmoment
Serienmäßig mit stufenloser Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
Die Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
Prismenbett mit großer Auflagefläche, induktiv gehärtet und geschliffen
Präzise Spindellagerung mit zwei nachstellbaren Präzisionskegelrollenlagern
Hohe Rundlaufgenauigkeit der Spindelnase - besser als 0,012 mm
Reitstockpinole und Handrad mit einstellbarer Skalierung (0,02 mm)

Lieferumfang:
Feste Körnerspitzen
3-Backenfutter DK11-125 mm
Futterflansch 125 mm
Wechselräder
Vierfachstahlhalter
Planschlitten mit Obersupport
Frequenzumrichter
Digitale Drehzahlanzeige
Gewindeuhr
Futterschutz
Spänerückwand
Leitspindelabdeckung
Bedienwerkzeug
Spänewanne

(-52,22 € gespart)

Fräsaufsatz FA 16 ( zur Selbstmontage)

Stirnfräser max.: 50 mm Bohrleistung in Stahl: 16 mm Schaftfräser max.: 16 mm Ausladung: 150 mm Spindeldrehzahl, stufenlos: 50 - 2250 U/min Spindelaufnahme: MK 2 Fräskopf schwenkbar: -90° bis +90° Höhenverstellung Fräskopf: 195 mm Motor-Abgabeleistung S1 100%: 0,50 kW / 230 V Motor-Aufnahmeleistung S6 40%: 0,75 kW / 230 V Zum Nachrüsten bei folgenden Maschinen: Profi 550 WQ Profi 550 WQV Profi 550 Top Profi 550 LZ Profi 750 LZ

992,36 €* 1.044,58 €* (5% gespart)

(-4,07 € gespart)

Mitlaufende Körnerspitze Typ PC - MK 2

Universalausführung für alle Arten von Dreharbeiten (Schruppen, Schlichten, Feindrehen und Kopieren). Laufkörper aus Werkzeugstahl, gehärtet und geschliffen. Hohe Rundlaufgenauigkeit, besonders leichter Lauf. Wartungsfreie Dauerschmierung, Spitzenwinkel 60°. 1 Stk. Erhältliche Größen: MK 1 MK 2 MK 3 MK 4 MK 5

77,15 €* 81,22 €* (5.01% gespart)

(-9,19 € gespart)

Mitlaufende Körnerspitze SMA - MK 2

Mitlaufende Körnerspitze SMA - MK 2 Mit 7 auswechselbaren Einsätzen

174,49 €* 183,68 €* (5% gespart)

(-6,50 € gespart)

Mitlaufender Zentrierkegel MK 2 / 60 mm

Mitlaufender Zentrierkegel MK 2 / 60 mm Erhältliche Größen: MK 2 - 60 mm MK 3 - 100 mm MK 4 - 125 mm MK 5 - 150 mm

123,45 €* 129,95 €* (5% gespart)

(-29,25 € gespart)

Schnellwechsel-Stahlhalter System Multifix Größe A

Stahlhalter-Set bestehend aus: Stahlhalterkopf, 3 gerade Einsätze, 1 Prismeneinsatz Durch hohe Präzision wiederholbare Wechselgenauigkeit über Jahre unter 0,01 mm Einfache Bedienung 40 mögliche Winkelverstellungen der Werkzeuge Höheneinstellung ohne Unterlegen von Blechen Leichtes Lösen und Arretieren des jeweiligen Werkzeughalters durch Exzenterspannung Zur Selbstmontage ( Stahlhalter muss auf Ihre Maschine angepasst werden). Werkzeugträgerkopf und Wechselhalter sind aus hochwertigem Stahl und in profilgeschliffener Ausführung Der Werkzeughalter bildet mit dem Stahlhalterblock eine verwindungsfreie Einheit

555,52 €* 584,77 €* (5% gespart)

(-4,74 € gespart)

Drehmeißelsatz 38-tlg. - 12 mm

Mit Hartmetall-Platten Schaft 12 mm

90,22 €* 94,96 €* (4.99% gespart)

(-7,75 € gespart)

HSS- Drehmeisselsatz, 12 mm, 8-tlg.

Schaft 12 mm Mit Hartmetall-Platten 8-teilig

147,19 €* 154,94 €* (5% gespart)

(-8,07 € gespart)

Drehmeisselsatz 4-tlg. inkl. Bohrstange, 12 mm

TiN-beschichtet 4-tlg. Drehmeisselsatz mit HM-Wendeplatten Schaftgröße 12 mm Inklusive Bohrstange Lieferung in Alukassette

153,12 €* 161,19 €* (5.01% gespart)

(-10,67 € gespart)

Drehmeisselsatz 6-tlg., 12 mm

TiN-beschichtet 6-tlg. Drehmeisselsatz mit HM-Wendeplatten Schaftgröße 12 mm Inklusive Bohrstange Lieferung in Holzkassette

202,99 €* 213,66 €* (4.99% gespart)

(-38,41 € gespart)

Drehmeisselsatz mit HM-Wendeplatten, 12 mm, Satz C

Bezeichnung der Meisselhalter und Wendeplatten 9-tlg. Drehmeisselsatz mit HM-Wendeplatten Schaftgröße 12 mm Lieferung in Holzkassette

179,00 €* 217,41 €* (17.67% gespart)

(-14,61 € gespart)

Universal-Kühlmitteleinrichtung 10 Liter, 230 V

Anschluss 230 V Mit Plastikbehälter (10 Liter) und flexiblem Schlauch

277,77 €* 292,38 €* (5% gespart)

(-19,12 € gespart)

Untergestell D3 für Proficenter 500-Serie

Technische Daten Tiefe: 380 mm Breite: 990 mm Höhe: 760 mm Gewicht: 30 kg Eigenschaften Universell einsetzbar für Drehmaschinen bis Spitzenweite 550 mm Lackierung in RAL 5014 taubenblau Stabile Stahlblechkonstruktion Serienmäßig mit absperrbaren Türen und Ablagefächern Spänewanne optional erhältlich

363,23 €* 382,35 €* (5% gespart)

(-5,00 € gespart)

Flansch für Profi(center) 550 / 750

Flansch diam. 125 mm für folgende Modelle: Profi 550 WQ Profi 550 WQV Proficenter 550 WQV Profi 550 LZ Profi 750 LZ

94,96 €* 99,96 €* (5% gespart)

(-4,32 € gespart)

Aufspannscheibe für Profi(center) 550 / 750

Aufspannscheibe diam. 240 mm für folgende Modelle: Profi 550 WQ Profi 550 WQV Proficenter 550 WQV Profi 550 LZ Profi 750 LZ

81,90 €* 86,22 €* (5.01% gespart)

(-0,17 € gespart)

Festst. Lünette Profi(center) 550 WQ / WQV / LZ / 750 LZ

Feststehende Lünette mit Bronzeführung zum Stabilisieren von langen Werkstücken. Festst. Lünette Profi(center) 550 WQ / WQV / LZ / 750 LZ

79,80 €* 79,97 €* (0.21% gespart)

(-3,56 € gespart)

Mitlaufende Lünette Profi(center) 550WQ/WQV/LZ/750LZ

Die mitlaufende Lünette verhindert das Durchbiegen von dünnen Wellen.

67,66 €* 71,22 €* (5% gespart)

(-11,31 € gespart)

Standard-4-Backenfutter DK12-125 Gussausführung

Nach DIN 6350 Durchmesser: 125 mm D1: 95 mm D2: 108 mm D3: 30 mm H: 84,5 mm H1: 58 mm H: 4 mm z-d: 3-M8 Max. Drehzahl: 3000 U/min man benötigt noch zur Montage 1 x 03-1755 Aufspannscheibe für Profi(center) 550 / 750 Lieferumfang: 1 Satz nach innen gestufte Drehbacken 1 Satz nach außen gestufte Bohrbacken 1 Spannschlüssel, Befestigungsschrauben

214,85 €* 226,16 €* (5% gespart)

(-4,26 € gespart)

Weiche Monoblockbacken DSJ-DK12-125

Futtergröße: 125 mm A: 56 mm B: 16 mm C: 45 mm D: 7 mm E: 8 mm

80,71 €* 84,97 €* (5.01% gespart)

(-3,01 € gespart)

Weiche Monoblockbacken DSJ-DK11-125

Futtergröße. 125 mm A. 56 mm B. 16 mm C. 45 mm D. 7 mm E. 8 mm

56,97 €* 59,98 €* (5.02% gespart)

(-7,05 € gespart)

Planscheibe K72 - 125

Nach DIN 6350 Durchmesser: 125 mm D1: 95 mm D2: 108 mm D3: 30 mm H: 78 mm H1: 56 mm h: 4,5 mm z-d: 4-M8 Lieferumfang: 1 Satz harte Umkehrbacken 1 Spannschlüssel, Befestigungsschraube

134,14 €* 141,19 €* (4.99% gespart)

(-8,62 € gespart)

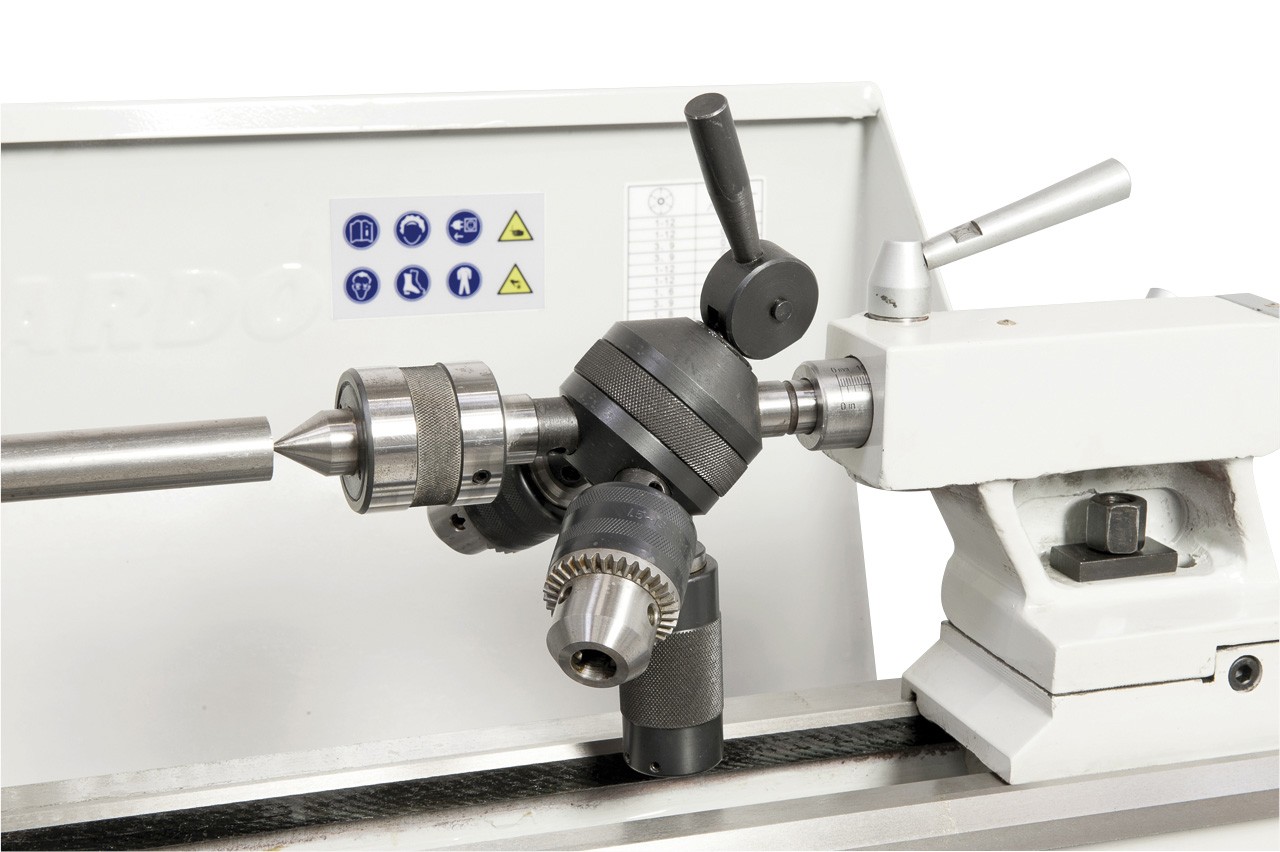

Revolverkopf MK 2 mit 3 Stationen

Revolverkopf MK 2 mit 3 Stationen, inklusive Einsätze

163,81 €* 172,43 €* (5% gespart)

(-10,00 € gespart)

Revolverkopf MK 2 mit 4 Stationen

Revolverkopf MK 2 mit 4 Stationen, inklusive Einsätze

189,92 €* 199,92 €* (5% gespart)

(-11,06 € gespart)

Spannzangenset ER 25, 1 - 16 mm, 15-tlg.

Passend für Spannzangenfutter ER 25 Spannzangenset 1 - 16 mm, 15-tlg.

210,10 €* 221,16 €* (5% gespart)

Abstechhalter für Gr. 1

B: 32,5 mm A: 58 mm C: 28 mm D: 16,5 mm A B C D 58 mm 32,5 mm 28 mm 16,5 mm

41,00 €*

Details

(-12,30 € gespart)

Schnellwechsel-Stahlhalter Modell Bernardo Gr. 20

Technische Spezifikationen L W H Øe Ød L1 73 mm 73 mm 51 mm 16 mm 13 mm 130 mm Für Spitzenhöhen bis 150 mm Zur Selbstmontage ( Stahlhalter muss auf Ihre Maschine angepasst werden). Inhalt: Stahlhalterkopf 2 gerade Einsätze 1 Prismeneinsatz 1 Abstechhalter

233,85 €* 246,15 €* (5% gespart)

Schnellspann-Bohrfutter 0 - 16 mm / B 16

Eigenschaften Mit Innenkegel B 16 Für schlüsselloses Spannen der Werkzeuge Hohe Rundlaufgenauigkeit und maximale Spannkraft Alle Verschleißteile einsatzgehärtet und geschliffen Technische Daten: Spannbereich: 0 - 16 mm Kurzkegel: B 16 d: 15,773 mm l: 24,000 mm D: 54 mm L: 112,2 mm L1: 102 Gewicht ca.: 1,268 kg

52,73 €*
