Bernardo Leit- und Zugspindeldrehmaschine Profi 750 LZ

2.682,68 €*

% 2.823,87 €* (5% gespart)

Versandkostenfrei

Sofort verfügbar, Lieferzeit: 5-8 Tage

Aktueller Hinweis:
Wir machen Betriebsurlaub vom 20.12.24 – 06.01.25. In dieser Zeit werden keine Waren ausgeliefert - wir bitten um Ihr Verständnis. Letzter Versandtag in 2024 ist der 19.12. - ab dem 07.01. werden Ihre Bestellungen dann wieder wie angegeben bearbeitet und verschickt!

Produktnummer: 03-1145

Produktinformationen "Bernardo Leit- und Zugspindeldrehmaschine Profi 750 LZ"

Die Drehmaschine Profi 750 LZ ist serienmäßig mit einer Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Vorschub ausgestattet. Weiters gibt es die Möglichkeit die Maschine nachträglich mit einem Fräsaufsatz FA 16 auszustatten.

technische Daten:

Spitzenweite 750 mm
Spitzenhöhe 130 mm
Umlaufdurchmesser über Bett 250 mm
Bettbreite 135 mm
Spindelbohrung 26 mm
Aufnahme in der Spindelbohrung MK 4
Drehzahlbereich, stufenlos 50 - 100 / 100 - 2000 U/min
Bereich Längsvorschübe (6) 0,08 - 0,48 mm/U
Bereich Planvorschübe (6) 0,026 - 0,156 mm/U
Metrische Gewinde (18) 0,2 - 3,5 mm
Zollgewinde (21) 8 - 56 Gg/1"
Pinolenweg 75 mm
Pinolenaufnahme MK 2
T-Nutengröße 10 mm
Motor-Abgabeleistung S1 100% 0,75 kW / 230 V
Motor-Aufnahmeleistung S6 40% 1,0 kW / 230 V
Maschinenabmessung (B x T x H)* 1350 x 600 x 460 mm
Gewicht ca. 145 kg
* ohne Untergestell

Sehr handliche, stabile Maschinen mit Leit- und Zugspindel
Die Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
Vielseitige Anwendungsmöglichkeiten: Feinmechaniker, Ausbildungs- und Lehrwerkstätten, ...
Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen

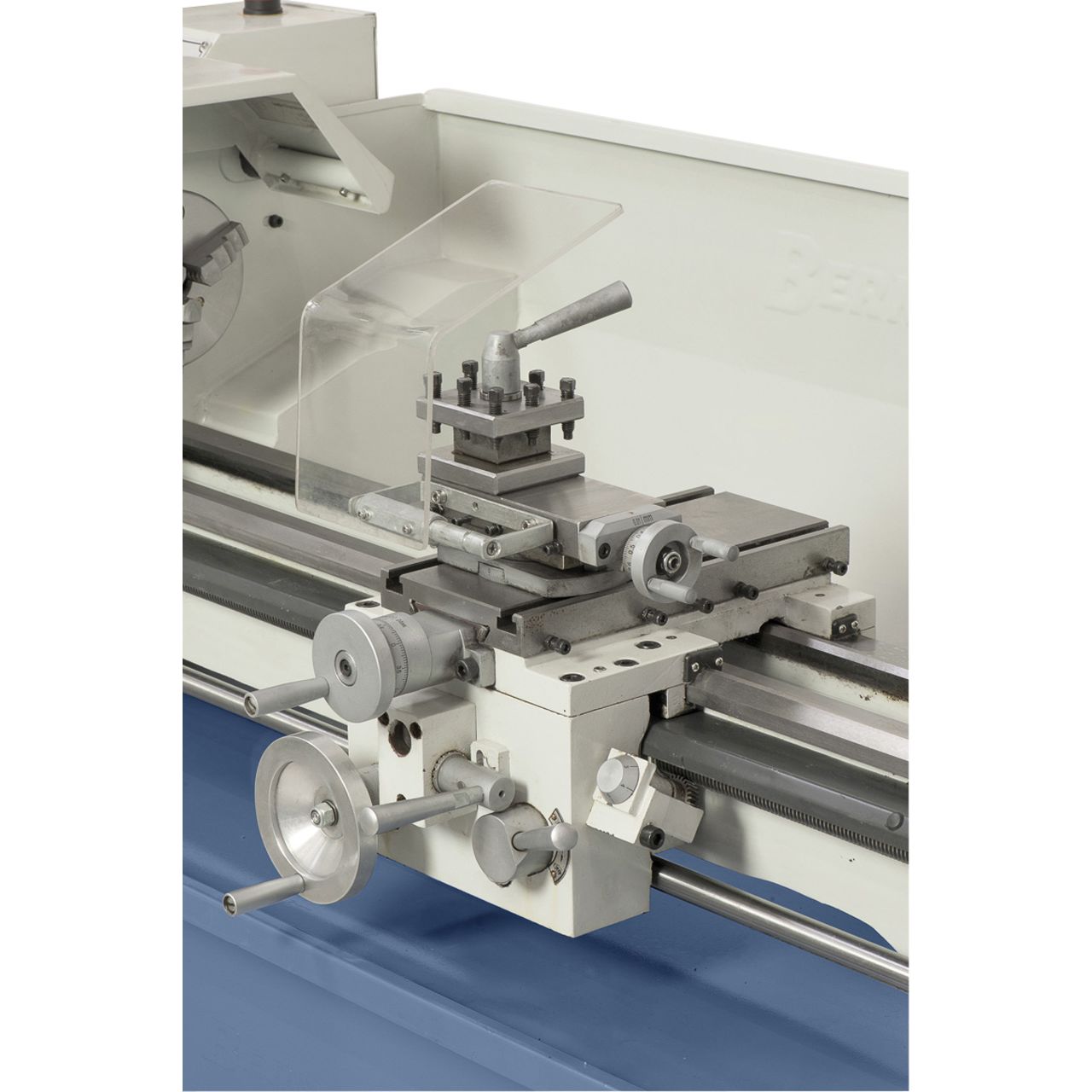

Schlitten inklusive Handräder mit Feinskalierung
Spindelkopf als Werkzeugablage verwendbar
Reitstock, Spindelstock und alle Führungen sind nachstellbar
Durchzugsstarker Antriebsmotor, auch bei Dauerbelastung
Elektronisch, stufenlose Drehzahlregelung, dadurch optimale Anpassung an das Werkstück möglich

Lieferumfang:

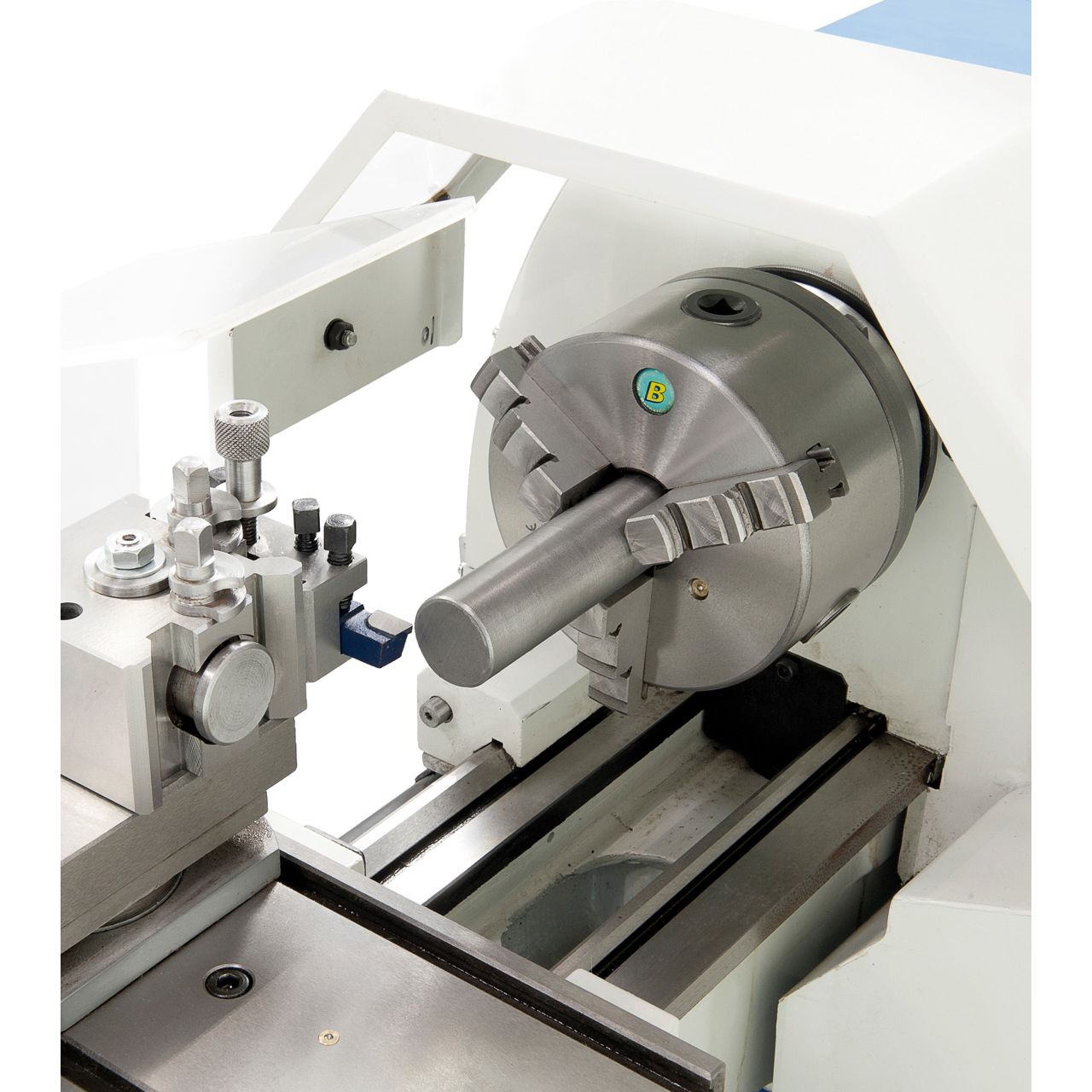

3-Backenfutter DK11-125 mm
Futterflansch 125 mm
Feste Körnerspitzen

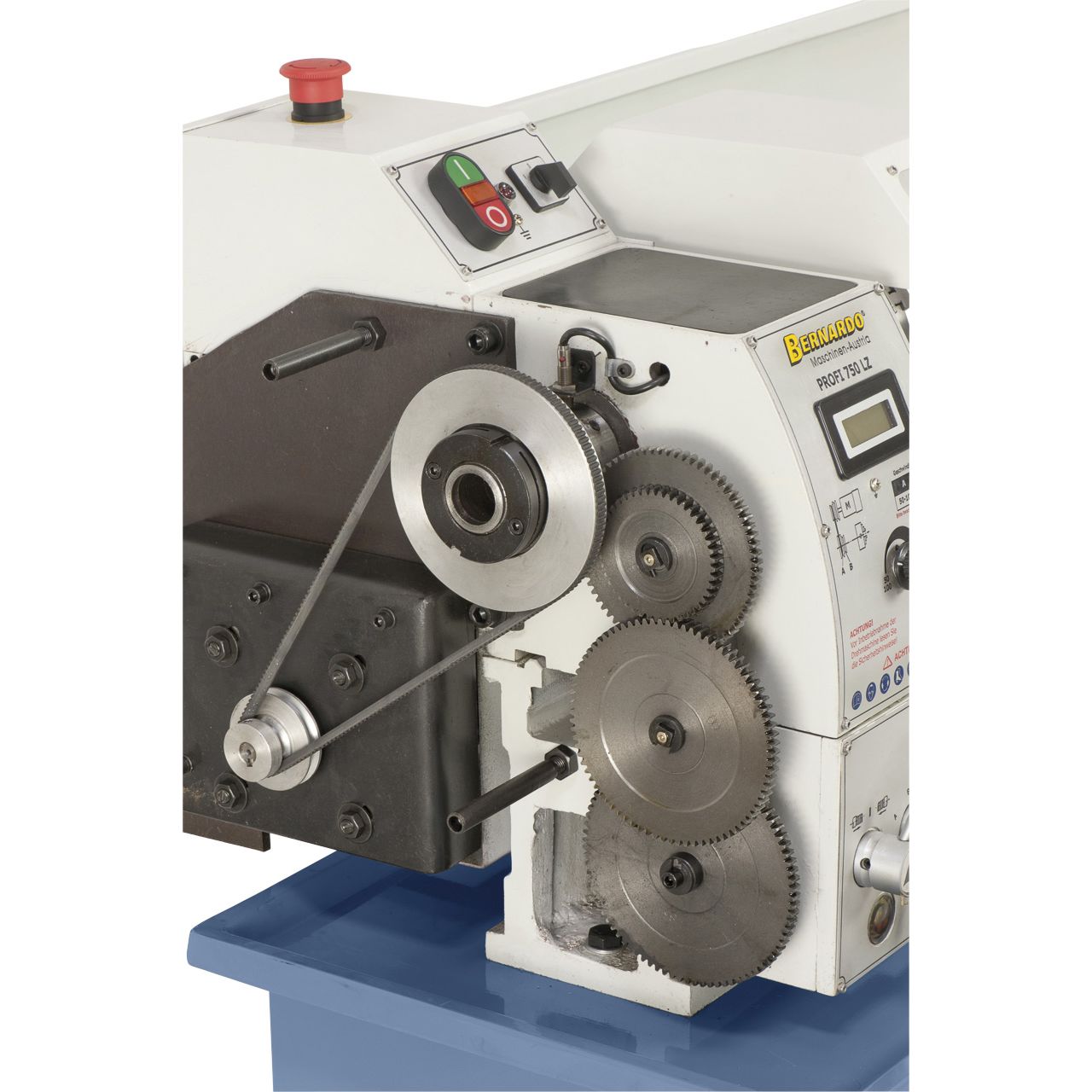

Wechselräder
Vierfachstahlhalter
Planschlitten mit Obersupport
Digitale Drehzahlanzeige
Gewindeuhr

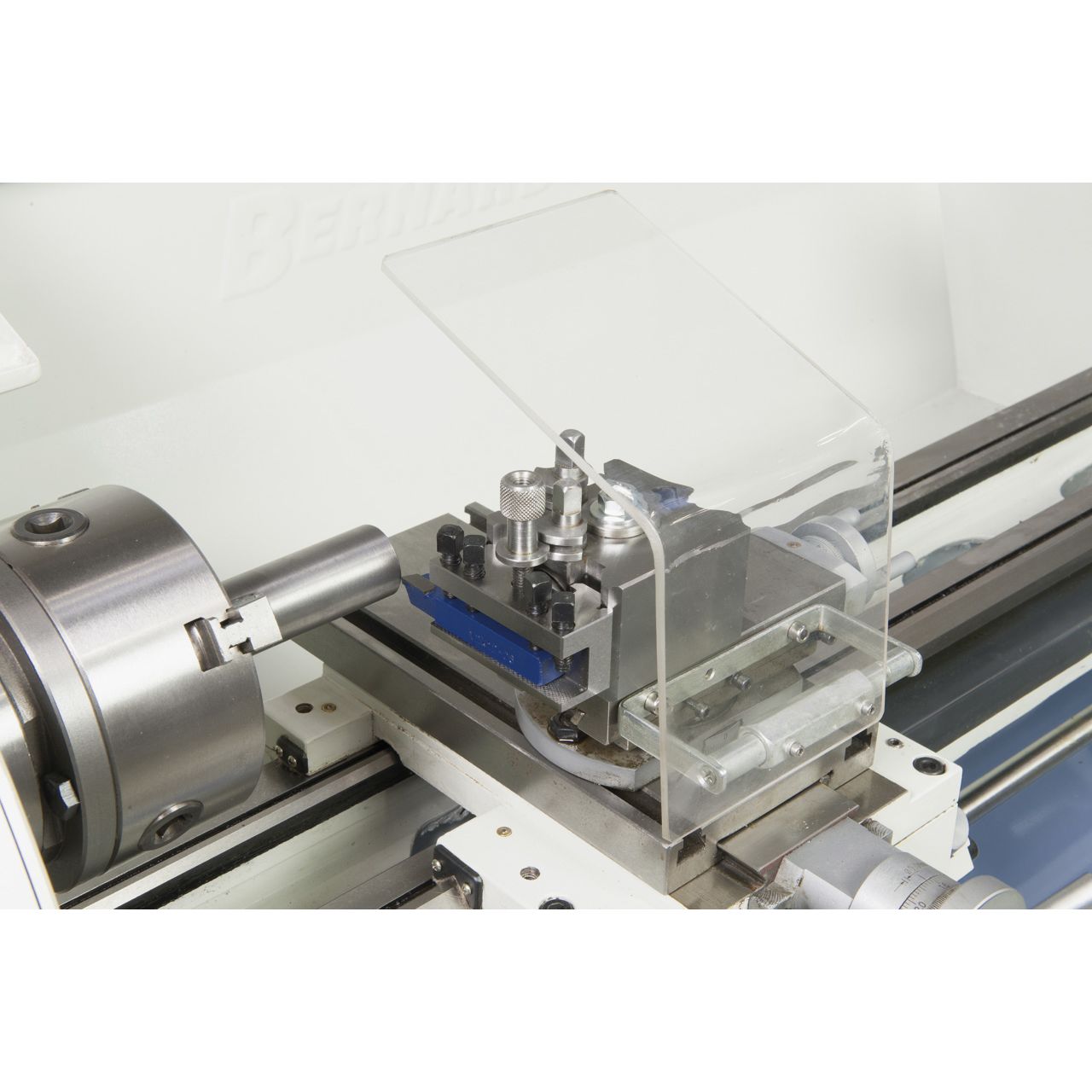

Futterschutz
Spänerückwand
Leitspindelabdeckung
Bedienwerkzeug
Spänewanne

(-52,22 € gespart)

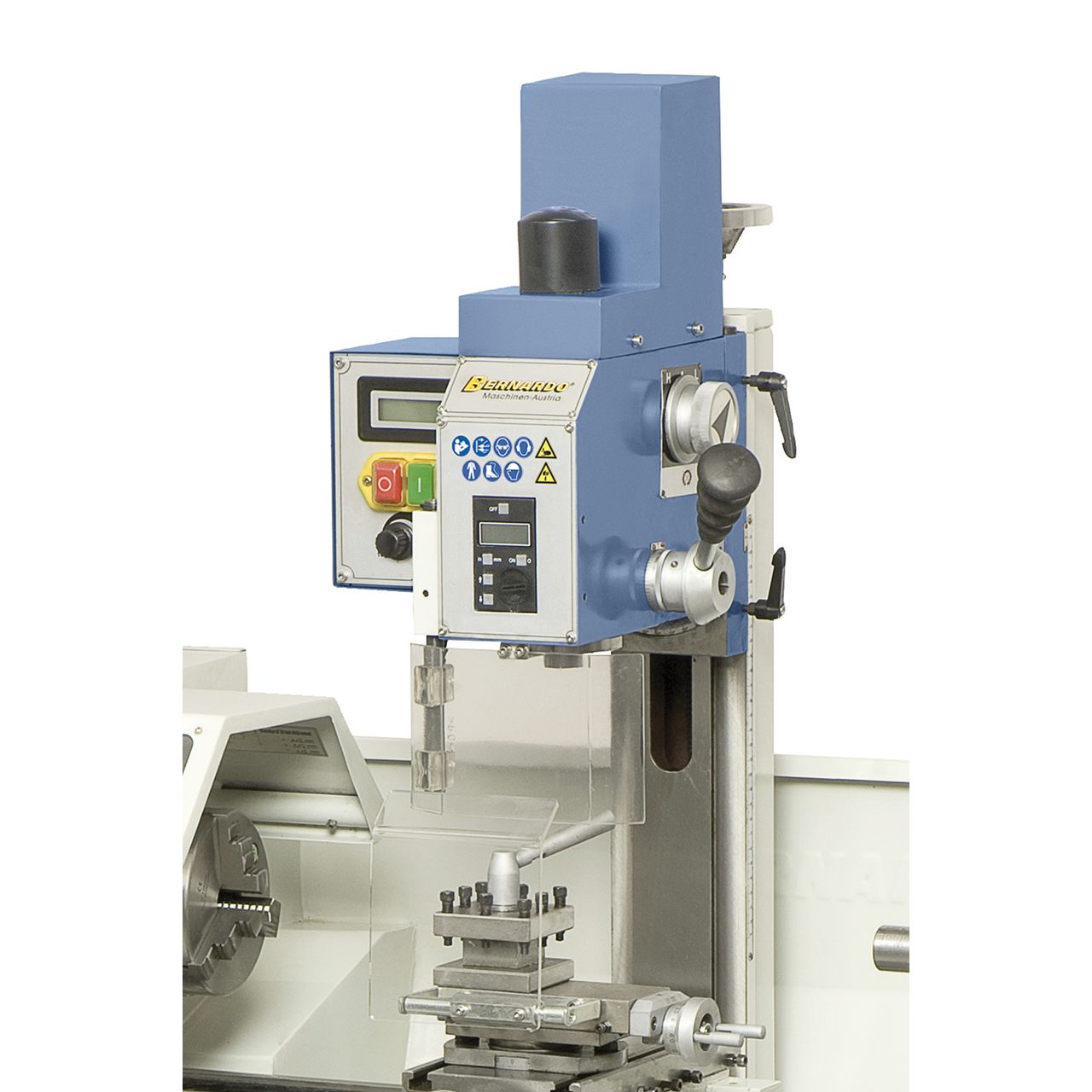

Fräsaufsatz FA 16 ( zur Selbstmontage)

Stirnfräser max.: 50 mm Bohrleistung in Stahl: 16 mm Schaftfräser max.: 16 mm Ausladung: 150 mm Spindeldrehzahl, stufenlos: 50 - 2250 U/min Spindelaufnahme: MK 2 Fräskopf schwenkbar: -90° bis +90° Höhenverstellung Fräskopf: 195 mm Motor-Abgabeleistung S1 100%: 0,50 kW / 230 V Motor-Aufnahmeleistung S6 40%: 0,75 kW / 230 V Zum Nachrüsten bei folgenden Maschinen: Profi 550 WQ Profi 550 WQV Profi 550 Top Profi 550 LZ Profi 750 LZ

992,36 €* 1.044,58 €* (5% gespart)

(-4,07 € gespart)

Mitlaufende Körnerspitze Typ PC - MK 2

Universalausführung für alle Arten von Dreharbeiten (Schruppen, Schlichten, Feindrehen und Kopieren). Laufkörper aus Werkzeugstahl, gehärtet und geschliffen. Hohe Rundlaufgenauigkeit, besonders leichter Lauf. Wartungsfreie Dauerschmierung, Spitzenwinkel 60°. 1 Stk. Erhältliche Größen: MK 1 MK 2 MK 3 MK 4 MK 5

77,15 €* 81,22 €* (5.01% gespart)

(-9,19 € gespart)

Mitlaufende Körnerspitze SMA - MK 2

Mitlaufende Körnerspitze SMA - MK 2 Mit 7 auswechselbaren Einsätzen

174,49 €* 183,68 €* (5% gespart)

(-6,50 € gespart)

Mitlaufender Zentrierkegel MK 2 / 60 mm

Mitlaufender Zentrierkegel MK 2 / 60 mm Erhältliche Größen: MK 2 - 60 mm MK 3 - 100 mm MK 4 - 125 mm MK 5 - 150 mm

123,45 €* 129,95 €* (5% gespart)

(-29,25 € gespart)

Schnellwechsel-Stahlhalter System Multifix Größe A

Stahlhalter-Set bestehend aus: Stahlhalterkopf, 3 gerade Einsätze, 1 Prismeneinsatz Durch hohe Präzision wiederholbare Wechselgenauigkeit über Jahre unter 0,01 mm Einfache Bedienung 40 mögliche Winkelverstellungen der Werkzeuge Höheneinstellung ohne Unterlegen von Blechen Leichtes Lösen und Arretieren des jeweiligen Werkzeughalters durch Exzenterspannung Zur Selbstmontage ( Stahlhalter muss auf Ihre Maschine angepasst werden). Werkzeugträgerkopf und Wechselhalter sind aus hochwertigem Stahl und in profilgeschliffener Ausführung Der Werkzeughalter bildet mit dem Stahlhalterblock eine verwindungsfreie Einheit

555,52 €* 584,77 €* (5% gespart)

(-4,74 € gespart)

Drehmeißelsatz 38-tlg. - 12 mm

Mit Hartmetall-Platten Schaft 12 mm

90,22 €* 94,96 €* (4.99% gespart)

(-7,75 € gespart)

HSS- Drehmeisselsatz, 12 mm, 8-tlg.

Schaft 12 mm Mit Hartmetall-Platten 8-teilig

147,19 €* 154,94 €* (5% gespart)

(-8,07 € gespart)

Drehmeisselsatz 4-tlg. inkl. Bohrstange, 12 mm

TiN-beschichtet 4-tlg. Drehmeisselsatz mit HM-Wendeplatten Schaftgröße 12 mm Inklusive Bohrstange Lieferung in Alukassette

153,12 €* 161,19 €* (5.01% gespart)

(-10,67 € gespart)

Drehmeisselsatz 6-tlg., 12 mm

TiN-beschichtet 6-tlg. Drehmeisselsatz mit HM-Wendeplatten Schaftgröße 12 mm Inklusive Bohrstange Lieferung in Holzkassette

202,99 €* 213,66 €* (4.99% gespart)

(-38,41 € gespart)

Drehmeisselsatz mit HM-Wendeplatten, 12 mm, Satz C

Bezeichnung der Meisselhalter und Wendeplatten 9-tlg. Drehmeisselsatz mit HM-Wendeplatten Schaftgröße 12 mm Lieferung in Holzkassette

179,00 €* 217,41 €* (17.67% gespart)

(-14,61 € gespart)

Universal-Kühlmitteleinrichtung 10 Liter, 230 V

Anschluss 230 V Mit Plastikbehälter (10 Liter) und flexiblem Schlauch

277,77 €* 292,38 €* (5% gespart)

(-5,00 € gespart)

Flansch für Profi(center) 550 / 750

Flansch diam. 125 mm für folgende Modelle: Profi 550 WQ Profi 550 WQV Proficenter 550 WQV Profi 550 LZ Profi 750 LZ

94,96 €* 99,96 €* (5% gespart)

(-4,32 € gespart)

Aufspannscheibe für Profi(center) 550 / 750

Aufspannscheibe diam. 240 mm für folgende Modelle: Profi 550 WQ Profi 550 WQV Proficenter 550 WQV Profi 550 LZ Profi 750 LZ

81,90 €* 86,22 €* (5.01% gespart)

(-0,17 € gespart)

Festst. Lünette Profi(center) 550 WQ / WQV / LZ / 750 LZ

Feststehende Lünette mit Bronzeführung zum Stabilisieren von langen Werkstücken. Festst. Lünette Profi(center) 550 WQ / WQV / LZ / 750 LZ

79,80 €* 79,97 €* (0.21% gespart)

(-3,56 € gespart)

Mitlaufende Lünette Profi(center) 550WQ/WQV/LZ/750LZ

Die mitlaufende Lünette verhindert das Durchbiegen von dünnen Wellen.

67,66 €* 71,22 €* (5% gespart)

(-11,31 € gespart)

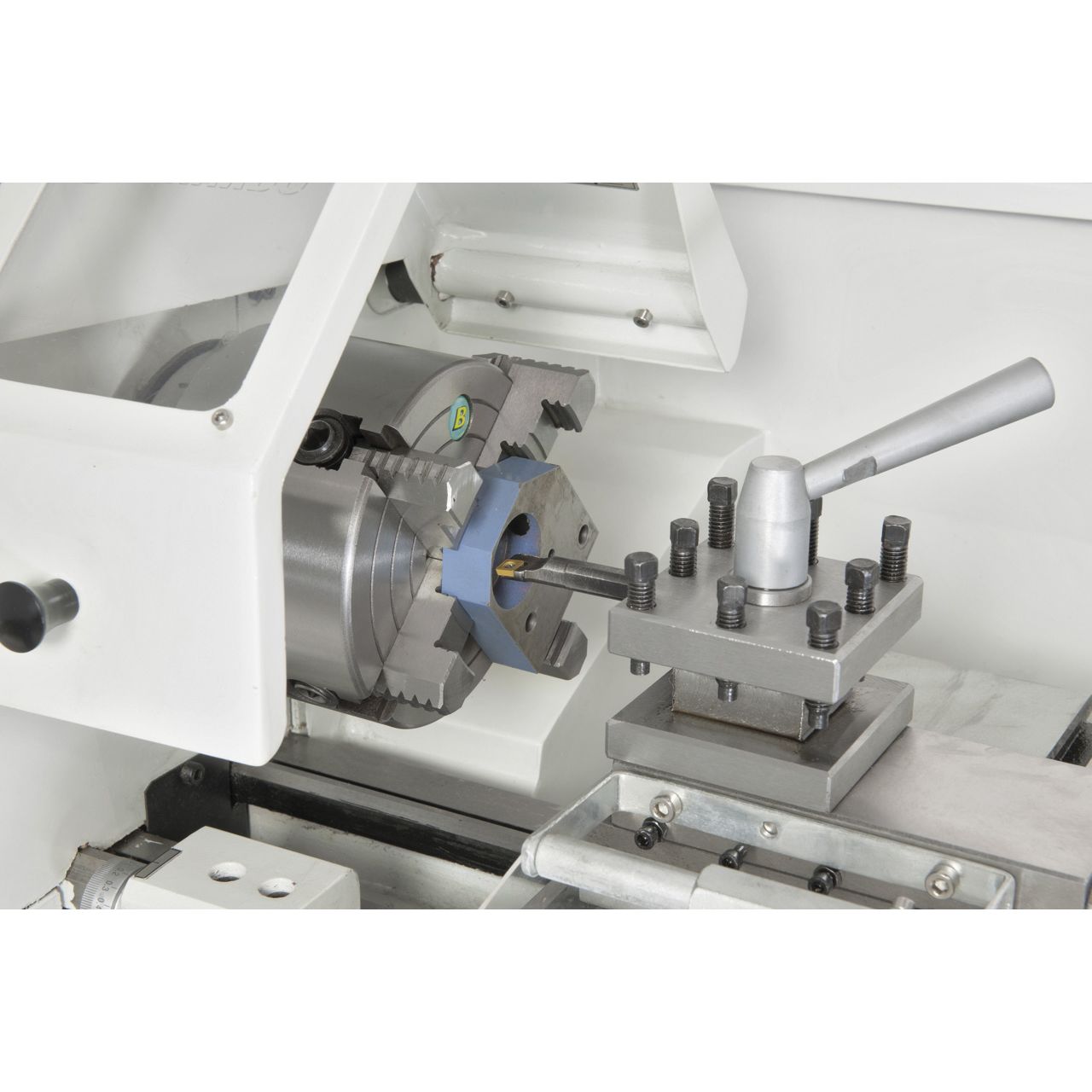

Standard-4-Backenfutter DK12-125 Gussausführung

Nach DIN 6350 Durchmesser: 125 mm D1: 95 mm D2: 108 mm D3: 30 mm H: 84,5 mm H1: 58 mm H: 4 mm z-d: 3-M8 Max. Drehzahl: 3000 U/min man benötigt noch zur Montage 1 x 03-1755 Aufspannscheibe für Profi(center) 550 / 750 Lieferumfang: 1 Satz nach innen gestufte Drehbacken 1 Satz nach außen gestufte Bohrbacken 1 Spannschlüssel, Befestigungsschrauben

214,85 €* 226,16 €* (5% gespart)

(-4,26 € gespart)

Weiche Monoblockbacken DSJ-DK12-125

Futtergröße: 125 mm A: 56 mm B: 16 mm C: 45 mm D: 7 mm E: 8 mm

80,71 €* 84,97 €* (5.01% gespart)

(-3,01 € gespart)

Weiche Monoblockbacken DSJ-DK11-125

Futtergröße. 125 mm A. 56 mm B. 16 mm C. 45 mm D. 7 mm E. 8 mm

56,97 €* 59,98 €* (5.02% gespart)

(-7,05 € gespart)

Planscheibe K72 - 125

Nach DIN 6350 Durchmesser: 125 mm D1: 95 mm D2: 108 mm D3: 30 mm H: 78 mm H1: 56 mm h: 4,5 mm z-d: 4-M8 Lieferumfang: 1 Satz harte Umkehrbacken 1 Spannschlüssel, Befestigungsschraube

134,14 €* 141,19 €* (4.99% gespart)

(-8,62 € gespart)

Revolverkopf MK 2 mit 3 Stationen

Revolverkopf MK 2 mit 3 Stationen, inklusive Einsätze

163,81 €* 172,43 €* (5% gespart)

Schnellspann-Bohrfutter 0 - 16 mm / B 16

Eigenschaften Mit Innenkegel B 16 Für schlüsselloses Spannen der Werkzeuge Hohe Rundlaufgenauigkeit und maximale Spannkraft Alle Verschleißteile einsatzgehärtet und geschliffen Technische Daten: Spannbereich: 0 - 16 mm Kurzkegel: B 16 d: 15,773 mm l: 24,000 mm D: 54 mm L: 112,2 mm L1: 102 Gewicht ca.: 1,268 kg

52,73 €*

(-10,00 € gespart)

Revolverkopf MK 2 mit 4 Stationen

Revolverkopf MK 2 mit 4 Stationen, inklusive Einsätze

189,92 €* 199,92 €* (5% gespart)

Abstechhalter für Gr. 1

B: 32,5 mm A: 58 mm C: 28 mm D: 16,5 mm A B C D 58 mm 32,5 mm 28 mm 16,5 mm

41,00 €*

Details

(-18,42 € gespart)

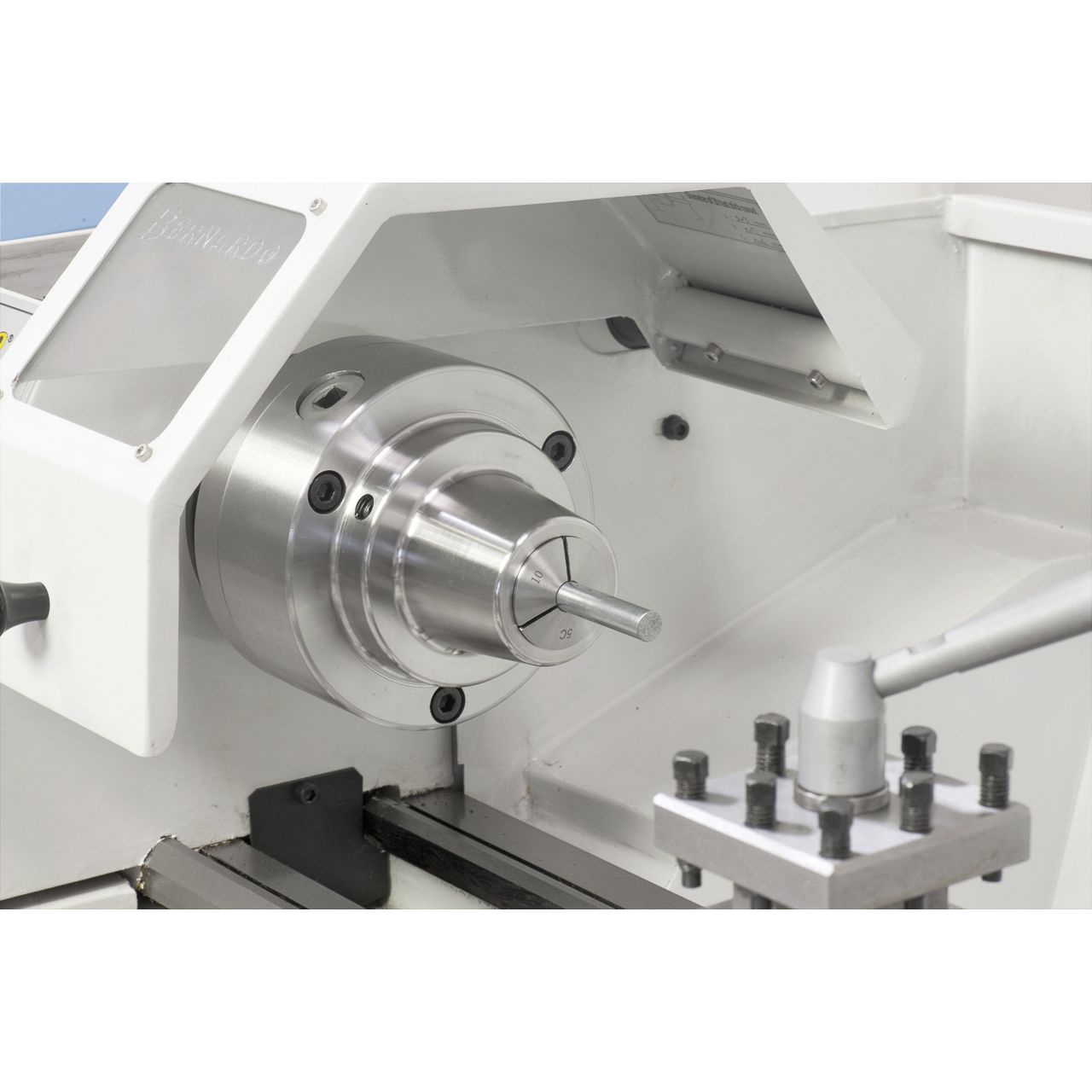

Spannzangenset 5C

Beschreibung: Für Spannzangenfutter 5C 24 tlg., 3 - 26 mm

350,18 €* 368,60 €* (5% gespart)

(-20,86 € gespart)

Untergestell für Profi 750 LZ

Untergestell passend für Profi 750 LZ

396,47 €* 417,33 €* (5% gespart)

(-12,30 € gespart)

Schnellwechsel-Stahlhalter Modell Bernardo Gr. 20

Technische Spezifikationen L W H Øe Ød L1 73 mm 73 mm 51 mm 16 mm 13 mm 130 mm Für Spitzenhöhen bis 150 mm Zur Selbstmontage ( Stahlhalter muss auf Ihre Maschine angepasst werden). Inhalt: Stahlhalterkopf 2 gerade Einsätze 1 Prismeneinsatz 1 Abstechhalter

233,85 €* 246,15 €* (5% gespart)

Herstellername: PWA HandelsgesmbH

Herstelleradresse: Nebingerstraße 7a 4020 Linz | Austria
